Как поменять бензонасос на Лада Гранта: фото и видео

Бензонасос на Лада Гранта не является расходным материалом и, обычно, не беспокоит владельцев автомобиля. Замена проста, а вот ценник на бензонасос кусается, но об этом ниже.

Замена бензонасоса на видео.

Инструмент для замены

Нам потребуется:

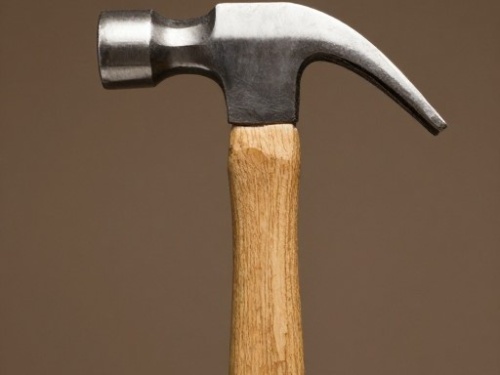

Советский молоток — лучше ещё не придумали!

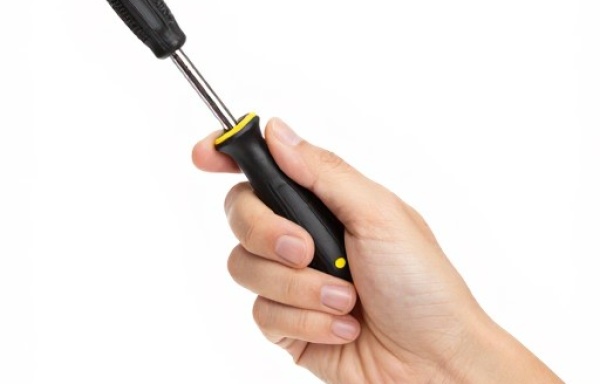

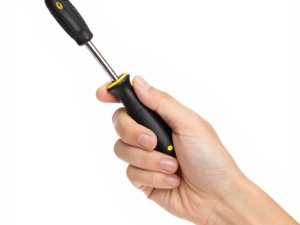

Отвёртка накрест

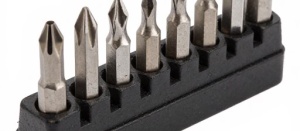

Набор выколоток

Замена бензонасоса подробно с описанием каждого шага

Алгоритм действий следующий:

Снять минусовую клемму с аккумулятора. Обязательное требование, если Вы проводите любые работы, которые затрагивают электрику Вашего автомобиля.
Бензонасос находится под задним сидением. Задние сидение необходимо поднять, я его снимаю вообще. Снимается оно просто. Необходимо «потянуть за верёвочку» по центру сидения и снять его.
Дёргаем петлю и тянем вверх
Поднимаем коврик, и вычищаем грязь в посадочном месте. Должно быть чисто, так как эта грязь может попасть в топливный бензобак.
Контур прорези обозначен на рисунке
Поднимаем прорезь
Отсоединяем фишку бензонасоса, чтобы сбросить давление в топливной системе.
Далее, под капотом, откручиваем колпачок с топливной рампы, и отверткой нажимаем на сапун (нипель) — так сбрасывается давление.
Сброс давление с топливной рампы при помощи отвёртки
Одеваем колпачок обратно. Ниже я опишу альтернативный вариант сброса давления в топливной рамке.
Откручиваем 4 болта крепления бензонасоса.

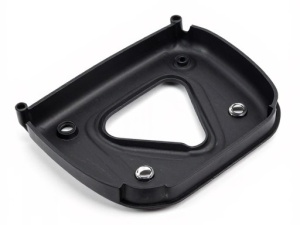

4 болта крепления пластиковой крышки бензонасоса
Снимаем с бензонасоса топливные шланги.
Снятие шлангов с бензонасоса
Читайте также: Какой выбрать стержневой инфракрасный тёплый пол?
Далее при помощи молотка и выколотка (зубило, либо прямая отвёртка) «прокручиваем» насос по против часовой стрелки.
Далее снимаем стопорную шайбу просто потянув её вверх.
И вытаскиваем бензонасос.

Альтернативный вариант сброса давления в топливной рампе

Основной способ немного неудобен и опасен. Так как бензин может воспламениться, и если, штаны глушителя ещё не остыли, то можно вызвать пожар в подкапотном пространстве. Поэтому есть способ проще.

Отсоедините фишку питания с бензонасоса.
Заведите автомобиль и дайте ему поработать до того, как он сам заглохнет.

Таким способом также сбрасывает давление в топливной рампе. Его плюс в том, что, если у Вас 16-ти клапанный двигатель, Вам не придётся снимать с него крышку, чтобы добраться до ниппеля!

Выбираем бензонасос на Ладу Гранта

Бензонасос универсален и подходит на все модели семейства ВАЗ.

Особого выбора нет. На рынке существует две модели, и по отзывам они не доставляют проблем. Можете брать любой.

Бензонасос на Калине, Приоре и Гранте одинаковый!

carfrance.ru

Замена бензонасоса на «Лада-Гранта»

Бензонасос автомобиля «Лада Гранта» комплектуются электрическими топливными насосами погружного типа. Насос обеспечивает подачи и циркуляцию смеси в топливной системе. В последнее время автомобиль комплектуется электрическим бензонасосом погружного типа марки «Бош». Данное устройство обладает следующими характеристиками:

номинальное напряжение — 13,5В, рабочее — в диапазоне от 6 до 15 вольт;
максимальный объем перекачиваемой смеси
периодичность замены топливного фильтра — 1000 моточасов;
диапазон классов топлива: АИ-92 — АИ-95.

Признаки неисправности бензонасоса

Поломки бензонасоса отражаются следующим «симптоматическим рядом»:

падение давления в топливной системе;
ощутимое снижение мощности авто;
невозможность раскрутить мотор до отсечки;
посторонние звуки(скрежет) при работе авто.

Наличие данных маркеров неисправности обязывает провести полную замену детали или провести обслуживание элемента — прочистить бензонасос Лада Гранта и заменить сеточку.

Замена бензонасоса на Гранте

Перед тем как поменять бензонасос на Лада Гранта, автомобилист должен сбросить давление внутри топливных магистралей. Чтобы «обнулить» топливную систему автомобиля, необходимо:

Поставить «Гранту» на нейтральную скорость;
Включить стояночный тормоз;
Демонтировать задний диван;
Отсоединить проводку от бензонасоса;
Завести «Ладу» и ожидать, когда она заглохнет;
Прокрутить стартер в течение нескольких секунд.

Для работ с топливным фильтром автолюбителю потребуются:

отвертки с плоским и крестовым шлицем;
накидной ключ на «10»;
молоток;
ветошь.

После сброса топливных магистралей нужно обязательно скинуть клеммы с аккумулятора, чтобы возможность подачи питания на бензонасос была полностью исключена.

Устанавливаем новый бензонасос

Первым делом нужно открыть щиток предохранителей(в левой части передней панели) и удалить элемент, отвечающий за функционирование узла.

Далее демонтируем задний диван и снимаем пластиковую обшивку. Под ней расположен лючок бензобака( с правой стороны). Крышка люка держится на четырех винтах — удаляем их с помощью отвертки. Далее отсоединяем все штуцеры с крышки старого бензонасоса.

Ключом на «10» отвинчиваем гайки прижимного кольца топливного насоса, коих должно насчитываться 8 штук по всему диаметру кольца. Рядом с прижимным кольцом находится шпилька, с которой контактирует провод массы. Скидываем провод, после чего полностью вынимаем прижимное кольцо. Кольцо откручивается против часовой стрелки, для удобства демонтажа его нужно простукивать молотком.

Нужно еще раз убедиться, что все провода и примыкающие к детали магистрали отсоединены. Только тогда можно вытащить отслуживший агрегат и поместить на его место новый. Также нужно поставить новое уплотнительное кольцо между отверстием бака и прижимным кольцом — оно выполнено из резины и довольно быстро изнашивается.

Монтаж нового насоса осуществляется в обратном порядке. Перед разборкой нарисуйте схему или сфотографируйте первоначальное расположение всех штуцеров и шлангов на крышке бензонасоса.

Очистка детали

Замена бензонасоса Лада Гранта в ряде случаев не является единственным способом избавиться от проблем с подачей топлива в ряде случаев. Для восстановления функциональных характеристик топливного насоса требуется его тщательная очистка. Для этого нужно демонтировать узел, описанным выше способом.

Далее отвернуть нижнюю часть стакана топливного насоса. В стакане есть фильтрующая сетка, которую нужно снять с помощью отвертки. Сетку нужно будет прочистить ветошью и промыть в растворителе. После этого очищаются остальные элементы бензонасоса.

После завершения чистки рекомендуется установить новую сеточку грубой очистки, так как на старой могут быть повреждены ячейки.

Перед выполнением работ изучите инструкцию по эксплуатации, чтобы заблаговременно знать где находится бензонасос Лада Гранта, а также способ его крепления. Работы лучше проводить в хорошо освещенном помещении в удалении от источников открытого огня. Для защиты используйте перчатки, чтобы не повредить кожный покров бензином или растворителем.

ladaservice.info

Порядок замены сетки бензонасоса на Лада Гранта

Так как топливный фильтр на автомобиле Лада Гранта находится непосредственно в баке, то его необходимо оттуда извлечь. Для этого откидывается одна половина заднего сиденья, после чего отворачивается два винта крепления лючка. Под ним находится топливный насос. Чтобы его извлечь, необходимо выполнить следующие действия:

Сбросить давление в системе питания автомобиля
Отключить колодку с проводами питания
Отсоединить две топливных трубки от крышки бензонасоса
Сдвинуть в сторону стопорное кольцо, которое фиксирует насос в баке
Вытащит весь модуль в сборе

После этого уже можно без особых проблем приступать к извлечению сетчатого фильтра.

Немного отводим в сторону три фиксатора — защелки, которые наглядно показаны на фото ниже.

Теперь сдвигаем нижнюю емкость, чтобы разъединить модуль как бы на две части, предварительно отсоединить трубку, что показана на фото.

Теперь уже до конца разъединяем две части модуля.

Теперь нам представляется полный доступ к сетке, и достаточно ее поддеть отверткой, чтобы она отошла со своего посадочного места. Возможно, придется приложить немного больее усилие, чем ожидается, но снять ее без особых проблем можно.

В результате получаем снятый сетчатый фильтр, как видно, достаточно сильно загрязненный, хотя в данном примере рассматривается автомобиль с пробегом всего 65 000 км.

Теперь берем новую сеточку и устанавливаем ее на свое месте в обратной последовательности.

На фото выше видна черная резиновая заглушка. Разумеется, что ее необходимо вытащить перед установкой. Также тщательно промойте емкость насоса внутри и снаружи, чтобы на нем не осталось частиц грязи и другого мусора!

Для этого лучше всего использовать специальное средство для очистки карбюратора или инжектора, типа того, что показано выше. Затем уже можно собирать всю конструкцию и устанавливать ее в бензобак.

Перед первым запуском двигателя Гранты необходимо закачать топливо несколько раз, не заводя при этом двигатель: двух-трех раз закачки обычно бывает достаточно. Теперь можно запускать мотор и проверять результат проделанной работы. Следует регулярно производить замену сетки, так как на данном примере видно, что даже при небольшом пробеге она уже довольно грязная.

Цена новой сеточки бензонасоса на Гранту составляет около 50-70 рублей.

https://zarulemvaz.ru

Замена бензонасоса на Лада Гранта

Когда на Лада Гранта перестал работать бензонасос, стоит проверить предохранитель. Если там все хорошо, тогда бензонасос нужно будет снимать и смотреть причины поломки. Сегодня мы расскажем как заменить бензонасос на Гранте.

Предохранитель бензонасоса Lada Granta располагается в дополнительном блоке предохранителей, его номер F3 (15 А). Также убедитесь, что реле бензонасоса (К2) работает исправно. Если предохранитель оказался целым, а реле рабочим, тогда возможно проблема в самом насосе.

Напомним, что в предыдущей статье мы рассматривали как покрасить тормоза на Лада Гранта своими руками. Данная информация будет полезна для молодых водителей, которые активно осваивают искусство тюнинга.

Замена топливного насоса на Лада Гранта
Нам потребуется:
– сбросить давление в топливной системе, – отсоединить минусовую клемму аккумулятора, – приготовить крестовую и плоскую отвертки, – молоток, головка «на 10» с удлинителем и ткань.

Порядок действий:

1. В салоне открутить крестовой отверткой лючок бензонасоса, который находится под задним сиденьем автомобиля.

2. Отсоединить колодку от крышки топливного модуля, подняв фиксатор.

3. Отсоединить наконечник (№1) от штуцера крышки насоса, сжав фиксаторы (в направлении стрелок) наконечника (№2) трубки подачи топлива.

4. Отвернуть 8 гаек крепления прижимной пластины бензонасоса, используя головку «на 10» с удлинителем.

5. Снять со шпилек шайбы и «массовый» провод. Снять прижимную пластину насоса.

6. Снять топливный модуль Гранты, стараясь не повредить поплавок датчика указателя уровня топлива.

Установка бензонасоса осуществляется в обратной последовательности. Разрез проставки должен совпасть с выступом на крышке топливного модуля.

Уплотнительное кольцо заменить новым, в противном случае в салоне может ощущаться запах бензина.

vazgarage.ru

Порядок замены сетки бензонасоса на Лада Гранта

Сбросить давление в системе питания автомобиля
Отключить колодку с проводами питания
Отсоединить две топливных трубки от крышки бензонасоса
Сдвинуть в сторону стопорное кольцо, которое фиксирует насос в баке
Вытащит весь модуль в сборе

После этого уже можно без особых проблем приступать к извлечению сетчатого фильтра.

Немного отводим в сторону три фиксатора — защелки, которые наглядно показаны на фото ниже.

Теперь уже до конца разъединяем две части модуля.

Теперь берем новую сеточку и устанавливаем ее на свое месте в обратной последовательности.

Цена новой сеточки бензонасоса на Гранту составляет около 50-70 рублей.

Замена сетки бензонасоса на Гранте

Думаю, не стоит лишний раз объяснять, что устройство топливного насоса на автомобилях Калина и Гранта совсем не отличается. Именно поэтому весь процесс по замене составных частей бензонасоса на приведенных выше автомобилях будет одинаковым. Также, стоит отметить, что если сравнивать с моделями 10-го семейства ВАЗ, то там есть некоторые моменты, которые имеют различия.

Признаки неисправности и замена бензонасоса ВАЗ на Лада Гранта своими руками

Основными признаками неисправности бензонасоса ВАЗ на автомобиле Лада Гранта, является падение давления в топливной системе, и как следствие этого машина движется рывками, двигатель нельзя раскрутить до максимальных оборотов. Также если вы слышите не характерные звуки в районе задних сидений, похожи на кратковременное подвывание, то скорей всего пришло время ремонта автомобиля, а именно замены топливного насоса вашей Гранты.

Порядок замена бензонасоса ВАЗ на Лада Гранта

Открываем монтажный блок предохранителей, который находится на торпеде слева от водительского места, и вынимаем нужный нам элемент, который отвечает за бензонасос.
Приподнимаем и вынимаем диван заднего сидения, после чего снимаем под ним обшивку
С правой стороны ест черный лючок. Под его крышкой находится доступ к бензонасосу
С помощью крестовой отвертки откручиваем четыре винта и снимаем крышку люка
После доступа к бензонасосу отсоединяем клемму питания и трубопроводы.
С помощью молотка и отвертки откручиваем против часовой стрелки стопорное кольцо, с помощью которого бензонасос фиксируется в баке автомобиля.
Убрав с помощью ветоши пыль и грязь в районе верхней части бензонасоса, аккуратно извлекаем его и производим замену.
Собираем в обратном порядке

Замена сеточки и очистка бензонасоса

После того, как пластиковый стакан бензонасоса был извлечен из бензобака, аккуратно отщелкиваем четыре пластиковых защелки и снимаем нижнюю часть стакана
Как правило, в стакане будет присутствовать огромное количество грязных отложений, а сеточка будет полностью залеплена грязью.
С помощью отвертки снимаем сетку и тщательно чистим все детали бензонасоса.
Ставим новую сетку (фильтр грубой очистки), собираем и устанавливаем бензонасос в бак.

Где купить и какая цена бензонасоса ВАЗ на Ладу Гранта

Цена бензонасоса ВАЗ на Ладу Гранта зависит от его производителя. Купит бензонасос ВАЗ можно в интернет-магазине kemp103.ru

Источники информации:

Статья «Меняем топливный насос (бензонасос)» — сайт ladagranta.blogspot.com
Статья «Ревизия топливной системы. Замена сеточки бензонасоса, топливного фильтра» — www.drive2.ru

remontauto-vaz.ru

Признаки неисправности и замена бензонасоса на Лада Гранта

Порядок замена бензонасоса ВАЗ на Лада Гранта

Открываем монтажный блок предохранителей, который находится на торпеде слева от водительского места, и вынимаем нужный нам элемент, который отвечает за бензонасос.
Приподнимаем и вынимаем диван заднего сидения, после чего снимаем под ним обшивку
С правой стороны ест черный лючок. Под его крышкой находится доступ к бензонасосу
С помощью крестовой отвертки откручиваем четыре винта и снимаем крышку люка
После доступа к бензонасосу отсоединяем клемму питания и трубопроводы.
С помощью молотка и отвертки откручиваем против часовой стрелки стопорное кольцо, с помощью которого бензонасос фиксируется в баке автомобиля.
Убрав с помощью ветоши пыль и грязь в районе верхней части бензонасоса, аккуратно извлекаем его и производим замену.
Собираем в обратном порядке

Признаки неисправности и замена бензонасоса на Лада Гранта своими руками

Замена сеточки и очистка бензонасоса

После того, как пластиковый стакан бензонасоса был извлечен из бензобака, аккуратно отщелкиваем четыре пластиковых защелки и снимаем нижнюю часть стакана
Как правило, в стакане будет присутствовать огромное количество грязных отложений, а сеточка будет полностью залеплена грязью.
С помощью отвертки снимаем сетку и тщательно чистим все детали бензонасоса.
Ставим новую сетку (фильтр грубой очистки), собираем и устанавливаем бензонасос в бак.

Замена сеточки и очистка бензонасоса

Где купить и какая цена бензонасоса ВАЗ на Ладу Гранта

Цена бензонасоса ВАЗ на Ладу Гранта зависит от его производителя. Купит бензонасос ВАЗ можно в интернет-магазине kemp103.ru

Статья «Меняем топливный насос (бензонасос)» – сайт ladagranta.blogspot.com

Статья «Ревизия топливной системы. Замена сеточки бензонасоса, топливного фильтра» – www.drive2.ru

Снятие бензонасоса Лада Гранта

Если на автомобиле Лада Гранта падает мощность двигателя, возник повышенный шум или периодически слышны подвывания при работе топливного насоса, то, скорее всего, топливный насос вышел из строя. Сначала проверьте давление в системе подачи топлива, подключив манометр к штуцеру на топливной рампе в подкапотном пространстве. Если давление в системе питания выше 400 кПа (4,0 кгс/смг), то неисправен регулятор давления, установленный в модуле топливного насоса, и его необходимо заменить (см. «Ремонт топливного модуля Лада Гранта».)

Если давление в системе питания ниже 380 кПа (3,8 кгс/смг), замените топливный фильтр (Если это не поможет, попробуйте снять модуль и промыть сетку его приемника.

Если и в этом случае давление не повысится, топливный насос необходимо заменить.

Инструменты необходимые для замены бензонасоса Лада Гранта

Вам потребуются: отвертка с крестообразным лезвием, выколотка, молоток.

Операции проводимые при снятии бензонасоса Лада Гранта

Снятие топливного модуля показано на автомобиле с двигателем ВАЗ-21116. На автомобилях с другими двигателями эту работу выполняют аналогично.

1. Снизьте давление в системе питания. 2. Откиньте вперед подушку заднего сиденья. 3. Приподнимите вырезанные части коврика и термошумоизоляциоиной накладки над люком в основании кузова.

4. Выверните четыре винта крепления крышки люка над топливным модулем,..

5. …и снимите крышку.

6. Отсоедините от топливного модуля колодку жгута проводов, отжав ее пружинный фиксатор.

7. Отсоедините от штуцеров модуля топливные шланги, нажав на кнопки их пружинных фиксаторов и сдвинув шланги вдоль штуцеров.

Отсоединяйте шланги от штуцеров топливного модуля осторожно, избегая боковых усилий, чтобы не сломать штуцера. 8. Отверткой сдвиньте против часовой стрелки пружинную пластину байонетного крепления топливного модуля и поверните пластину до совмещения семи вырезов в ней с выступами на фланце топливного бака.

9. Снимите пластину.

На заводе изготовителе пружинную пластину крепления топливного модуля затягивают (или при необходимости отворачивают) специальным инструментом. При его отсутствии сильно затянутую пластину можно стронуть с места легкими ударами молотка, оперев выколотку на отогнутый вверх усик пластины. 10. Извлеките из бака модуль, наклонив его в бок…

11. …чтобы не погнуть рычаг датчика указателя уровня топлива и не провернуть поплавок на рычаге. Иначе показания указателя в комбинации приборов будут неверными.

Вынимая из бака топливный модуль, сразу же подложите под него обтирочную ткань, так как из стакана модуля может вытекать бензин.

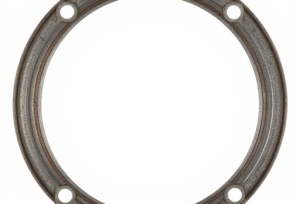

12. Снимите с фланца бака резиновое уплотнительное кольцо. Сильно обжатое, затвердевшее или надорванное кольцо обязательно замените во избежание течи бензина.

13. Установите топливный модуль и все снятые детали в порядке, обратном снятию. Пружинную пластину крепления модуля после установки немного дотяните легкими ударами молотка через выколотку (см. примечание выше). При установке модуля в топливный бак установочная стрелка на крышке модуля должна быть направлена в сторону задней части автомобиля.

При подключении бензопроводов, соблюдайте направление подачи бензина указанное на штуцерах топливного модуля

autosecret.net

Меняем топливный насос (бензонасос)

Основная причина выхода из строя бензонасоса на Ладе Гранте — это такие симптомы, как падение давления в топливной системе, странный звук из под заднего сиденья, похожий на периодический вой, или неустойчивая работа двигателя. Если вы выяснили, что причина всех этих симптомов именно в бензонасосе, то следует произвести его замену. Так как автомобили Лада Гранта и Калина практически аналогичны по большинству применяемых деталей, то процедура снятия и установки топливного насоса будет идентичной.

Руководство по замене бензонасоса на Лада Гранта

Итак, первым делом необходимо снизить давление в топливной системе, изъяв предохранитель насоса.

После этого необходимо поднять задние сиденья и приподнять обшивку пола в том месте, где находится разрез, ближе к правой части автомобиля.

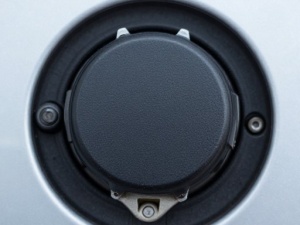

Там увидите вот такую черную крышку, под которой и находится интересующая нас деталь. Для того, чтобы открутить крышку, понадобится крестовая отвертка

После этой процедуры вынимаем крышку насоса, приподнимая ее вверх:

Далее, вы увидите следующую картину, как показано на фото ниже:

Как видите, теперь необходимо отсоединить штекер питания от бензонасоса, который находится слева и два топливных штуцера, находящиеся справа. Крепятся они с помощью пластиковых и металлических фиксаторов. Чтобы извлечь нижний штуцер, нужно нажать на металлическую скобу и потянуть за наконечник в сторону снятия, удобнее всего это делать плоскогубцами:

Затем, когда все отсоединили, можно приступать к сбиванию стопорного металлического кольца, которое фиксирует бензонасос Гранты. Эту процедуру можно проводить с помощью отвертки и молотка, наставив отвертку на выступ в кольце и постукивая несколько раз против часовой стрелки, пока кольцо не освободится.

Теперь можно вынимать кольцо и после этого сам насос. Обратите внимание, что перед этой работой нужно тщательно все вытереть вокруг, чтобы не было никакой пыли или других посторонних предметов. Иначе, все это может проникнуть в бак и соответственно в итоге засорить сетку нового бензонасоса. Вынимаем деталь, аккуратно, и немного вынимаем в сторону под наклоном, чтобы не погнуть поплавок датчика уровня топлива.

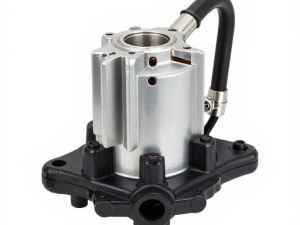

Вот в принципе и вся замена. После того, как все сделали можно приступать к установке нового механизма и проводить ее в хронологическом порядке!

ladagranta.blogspot.com
