Бензонасос ваз 2107 инжектор фото


Поймал я на днях паровую пробку в бензонасосе. Чему был очень удивлен ведь у меня фирменый бензонасос Пекар в котором не бывает паровых пробок. Решил разобраться в чем же дело. Вскрыв бензонасос был несколько шокирован его содержимым. что и побудило меня к написанию этой статьи. Итак ДААЗ vs Pekar.

Для начала некоторое описание насосов.

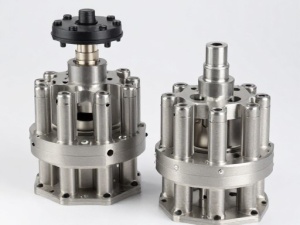

Слева Пекар справа ДААЗ

Пекар — слова производителя. ЭКСПЛУАТАЦИОННАЯ НАДЕЖНОСТЬ — Маслобензостойкая мембрана из импортных материалов — Гальваническое покрытие деталей обеспечивает защиту бензонасосов от неблагоприятного воздействия окружающей среды РЕМОНТОСПОСОБНОСТЬ — Впервые в России применяется модульная конструкция узлов бензонасосов ГЕРМЕТИЧНОСТЬ — Конструкция клапанов, позволяющая сохранить давление и разрежение, обеспечивает быстрый запуск двигателя ОТСУТСТВИЕ ПАРОВЫХ ПРОБОК — Конструкция бензонасосов, обеспечивающая минимальный паразитный объем, исключает образование паровых пробок в системе питания двигателя БЕНЗОНАСОСЫ ОБЕСПЕЧИВАЮТ: — бесперебойную подачу топлива в карбюратор в различных климатических условиях при температурах от -40°С до +50°С — работоспособность двигателя автомобиля в соответствии с техническими условиями

Давление при нулевой подаче, при частоте вращения кулачкового вала 2000 об/мин, (кгс/см2) 0,22 — 0,35 Разрежение, создаваемое насосом, при частоте вращения кулачкового вала 2000 об/мин, не менее (кгс/см2) 0,4 Производительность на свободный слив при температуре топлива 20°С, при частоте вращения кулачкового вала 2000 об/мин, не менее (л/час) 60 Всасывание (время от начала закачивания до начала подачи топлива), при частоте вращения кулачкового вала 200 об/мин, не более (сек) 10 Герметичность клапанов (падение давления в течение 10 мин), не более (кгс/см2) 0,05 Наружный диаметр диафрагмы (мм) 70 Масса насоса, не более (кг) 0,5

ДААЗ — слова производителя тут надо сказать производитель оказался скромнее.

Производительность на свободный слив,л/ч 60 Если посмотреть внешне на оба насоса то заметро что у бензонасоса ДААЗ полость под бензин значительно больше, в этом и есть главный ход Пекара. т.к. у пекара куполообразной крышки нет, на это и клюет покупатель. Думая что под этой самой крышкой и образуется паровая пробка. Ан нет дело в том что эта крышка ничто иное как ВПУСКНОЙ отстойник. и даже если там каки либо образом окажется воздух то на работу насоса это никак не повлияет. Так же как не влияет на работу насоса воздух в бензофильтре.Купол ДААЗа это по сути и есть дополнительный бензофильтр. Ну давайте обо всем по порядку.

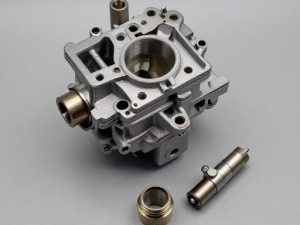

Изучим устройство бензонасоса Пекар. Итак первое что мы видим в бензонасосе Пекар при детальном рассмотрении это то что выпускной штуцер не законтрен в насос а просто вствлен в него. Сидит он конечно плотно но в сети можно найти рассказы о том как этот штуцер впросто вылетал из насоса. Например вот рассказ человека как штуцер выпал из пекара и это привело к возгоранию автомобиля https://azlk-team.ru/forum/viewtopic.php?t=17726&highlight=%E1%EE%EB%F2%E0%E5%F2%F1%FF

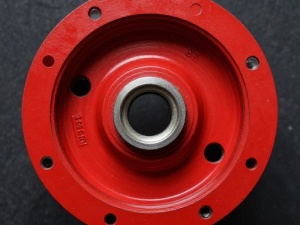

Вскрываем насос


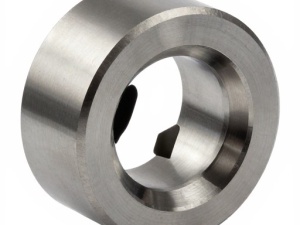

Да камера действительно небольшая но в глаза сразу кидается след от выпускного клапана оствашийся на шайбе диафрагме, это видно на фото. Диафрагма в пекаре всего одна


если диафрагма порвется то бензин через отверстие толкателя потечет прямиком в картер дивгателя. Под дифрагмой находится пружина качество которой просто повергло в шок

вот собственно и вся конструкция бензонасоса пекар

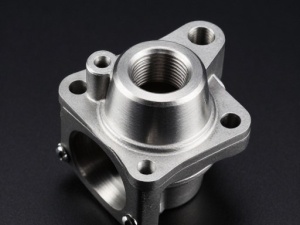

Сам бензонасос был куплен мною у оффициального дилера ТД Пекар и имеет галаграфическую наклейку подтверждающую его полдинность. Теперь давайте разберем конструкцию родного жигулевского бензонасоса ДААЗ Оба штуцера у ДААЗа законтрены так что можно не бояться что в один прекрастный день этот штуцер оторвется.

Под верхней крышкой насоса находится сетчатый фильтр с отстойником который дополнительно фильорует бензин на входе в бензонасос. Еще раз хочу заметить что миф о том что под верхней крышкой у ДААЗ образуются паровые пробки это полнейший бред. Верхняя крышка это ВХОДНОЙ фильтр в насос так что даже при наличии в нем воздуха на работу насоса он повлиять не может.

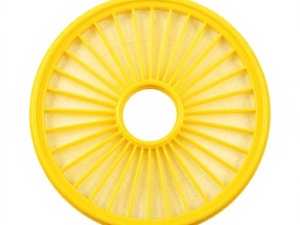

фильтр

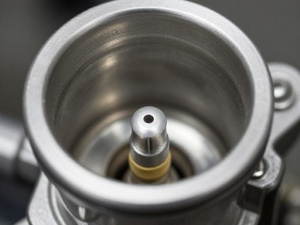

тут мы видим в верху впускной клапан, углубление отстойника в стенке которого виднеется отверстие впускного штуцера

разбираем бензонасос пополам


и видим что рабочая полость насоса как и у пекара минимальная. но выпускной клапан не торчит наружу и шайба диафрагмы ни за что не задевает. Сама диафрагма ДААЗа состоит из трех диафрагм и пластиковой проставки.

разобраный узел диафрагмы

две рабоиче диафрагмы, пластиковая проставка, предохранительная диафрагма и шайбы. Для чего узел так сделан? для надежности. В случае если порвется первая рабочая диафрагма то насос будет работать на второй. Даже если и порвется вторая диафрагма то расстояние меджу биафрагмами =0 и вероятность того что вторая диафрагма порвется в том же место что и превая тоже стремится к нулю. Так что даже при двух порваных диафрагмах тореи бензина будут минимальны. Предохранитеьлная диафрагма недопусти попадание бензина в картер дивгателя в случае пробоя двух рабочих диафрагм. А в пластиковой проставке между рабочими и предохранительной диафрагмами есть сливные отверстия через которые бензин будет сливаться в сторону ручки ручной подкачки топлива при прорыве рабочих диафрагм. (под этой ручкой земля и слив бензина безопасен)

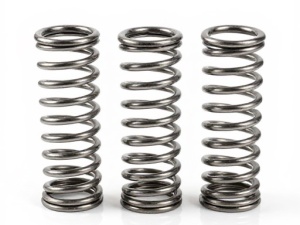

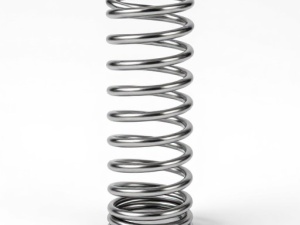

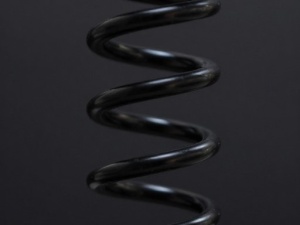

пружина под диафрагмой

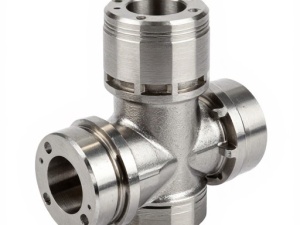

Вот собстенно и вся конструкция насоса ДААЗ Теперь перейдем к тестам и сравнениям. Рабочие камеры насосов


у пекара рабочая камера чуть чуть меньше 10кубиков против 12 у дааза (измерения производились с помощью шприца. Но при этом стоит учесть что и пружина у пекара меньше и менее жесткая чем у дааза


отсюда можно сделать вывод что камера у Дааза чуть больше потому как больше ход диафрагмы. обобенно учитывая что низние части у насосов идентичны, причем полностью идентичны.

Устройство электробензонасоса

Устройство инжекторного бензонасоса

обычное и условно можно поделить на две части:

Важнее всего само его устройство. Бензонасос в ВАЗ 2107 является замена. Засорилась и предохранитель бензонасоса (инжектор). Тестирование и замена бензонасоса ВАЗ инжектор, замена бензонасоса ВАЗ 2110. Сам электробензонасос выполнен герметично, для защиты от попадания горючего. Горючее через фильтр и заборное отверстие попадает в помпу и через выходное отверстие (герметичное от электромотора) подается в систему питания.

Вот такую схему можно повстречать. Охото отметить, что так не бывает, чтоб ротор мотора крутился в воды да к тому же в бензине. Вернуться к оглавлению Описание проведения работ. Местонахождение бензонасоса ВАЗ 2110 инжектор — в бензобаке, расположенном под днищем автомобиля, в районе заднего кресла. Во-1-х, на коллекторе при работе мотора появляется искра. Сами осознаете, что это приведет к возгоранию. Замена бензонасоса ВАЗ 2107: фото и видео. Проверка и замена бензонасоса ВАЗ 2110. чреваты перегревом бензонасоса ВАЗ-2110 инжектор. Во- вторых, вращение ротора в воды так затруднено, что о наборе оборотов и разработке давления просто на может быть речи.

Проверка бензонасоса ВАЗ 2107 (инжектор)

Чтобы проверить электропитание бензонасоса, следует:

Если при замыкании серого и розового проводов (при наличии «плюса») бензонасос не работает, неисправность либо в проводке, идущей к нему, либо в самом бензонасосе. Особенно часто выходят из строя разъемы питания, расположенные в багажнике. С них и стоит начать проверку. Их два. Первый имеет вытянутую форму и черный цвет, второй — белый, расположен на самой крышке топливного насоса. Второй можно проверить, лишь сняв бензонасос (вытащив его из бензобака). Также стоит проверить наличие «массы» на корпусе бензонасоса.

Если топливный насос шумит, но не качает, или не выдает достаточного давления, следует попробовать заменить фильтр грубой очистки.

Характеристики бензонасоса

Модуль бензонасоса имеет свое индивидуальное обозначение, которое и является номером для заказа 21073.1139. Устройство обладает следующими характеристиками:

  • Номинальное напряжение, при котором он обеспечивает нормальной рабочее давление, достаточно для стабильной работы двигателя – 13В.
  • Максимальное допустимое напряжение не должно превышать 13,5 В.
  • Максимальная производительность при напряжении питания 13,5 В составляет 3 кг/см2 что эквивалентно 60 л/час.
  • Номинальный рабочий ток устройства составляет 6,5А при нормальных условиях эксплуатации.

Снятие бензонасоса ВАЗ 2107 (инжектор), замена фильтра грубой очистки

  • Ключ на 7.
  • Ключ на 17.
  • Крестовая отвертка.
  • Плоская отвертка.
  • Новый фильтр грубой очистки (при необходимости),
  • Новая герметизирующая резиновая прокладка (при необходимости).
  • Отсоединить клемму «массы» на аккумуляторе, чтобы не произошло короткого замыкания.
  • Используя крестовую отвертку, открутить 4 самореза, удерживающих накладку бензобака.
  • Снять накладку.
  • Открутить болт хомута, чтобы освободить бак и обеспечить доступ к топливному насосу (нужен ключ на 10 мм).
  • Отвернуть штуцер трубок бензонасоса, используя ключ на 17 мм.

    Перед установкой топливного модуля (бензонасоса с датчиком уровня топлива) необходимо тщательно проверить состояние резиновой прокладки, обеспечивающей герметизацию соединения. При малейших подозрениях ее лучше заменить. Стоит она дешево, а заново снимать/ставить бензонасос при появлении утечки топлива — занятие трудоемкое.

    Дальнейшие операции выполняются в порядке, обратном снятию топливного насоса.

    Топливный фильтр выполняет важную миссию: очищает топливо от посторонних примесей, тем самым защищая форсунки от забивания. Если автомобиль эксплуатируется на территории СНГ, состоянию этой детали следует уделять особое внимание, ведь качество топлива не всегда отвечает требованиям. Согласно заявлениям производителя, замена топливного фильтра ВАЗ 2107 инжектор должна выполняться каждые 30 тыс. км. Но в реальности фильтр может засориться значительно раньше, если использовать топливо плохого качества.

    О необходимости замены фильтра можно понять по уменьшению мощности автомобиля и по возрастанию расхода топлива.

    Для самостоятельной замены фильтра не требуется специального инструмента и особых знаний, а весь процесс при правильном подходе займет час времени.

    Необходимый инструмент и материалы для замены топливного фильтра:

  • ключи на 10 и 7;
  • ветошь;
  • новый фильтр (номер оригинального фильтра 2112-1117010-01);
  • пассатижи и отвертка.

Перечень действий, связанных с проведением ремонта

После предварительной диагностики и определения причины неисправности механизмов необходимо снять бензонасос и проверить его работоспособность с ревизией всех комплектующих деталей.

Проведение необходимых операций, осуществляемых при разборке насоса:

  1. Необходимо провести отсоединение винтов крепления головки.
  2. Снимается головка бензонасоса с клапанами, фильтром и крышкой.
  3. Проверяется состояние диафрагмы путем нажатия и поворота на 90° по часовой или против часовой стрелки.
  4. Снимаются диафрагма и возвратная пружина.
  5. Производится осмотр диафрагмы, если есть дефекты, осуществляется замена неисправных частей на исправные из ремонтного комплекта.
  6. Аккуратно снимаются детали с диафрагменного узла.
  7. Делается полная ревизия всех комплектующих и собирается узел в обратной последовательности.
  8. При необходимости замены клапанов аккуратно производится выпрессовка из седла головки бензонасоса, с предварительным удалением кернения. Далее осуществляется установка нового клапана и производится кернение в седле.
  9. Проводится проверка герметичности нагнетательного и всасывающего патрубков бензонасоса.
  10. Проводится полная ревизия посадки фланца головки на участках крепления, которые подвергаются повышенному воздействию при затяжке креплений. Затяжка винтов осуществляется крест накрест с приложением равномерных усилий.

Фотоинструкцию по разборке бензонасоса смотрите ниже:


Отворачиваем винты и разъединяем корпус


Выньте диафрагменный узел и пружину, замените узел, переставьте старую дистанционную прокладку

Замена комплекта диафрагм


Замена сетчатого фильтра и деталей с трещинами

Промойте бензином, продуйте и соберите

Топливный насос автомобиля ВАЗ 2106 является важнейшим агрегатом и обеспечивает бесперебойную подачу топлива в карбюратор для образования топливной смеси. При поездках на длительные расстояния необходимо иметь дополнительный топливный насос для замены в случае поломки штатного насоса, установленного на автомобиле.

Последовательность работ при замене фильтра на ВАЗ 2107

В первую очередь перед началом работы необходимо стравить давление с топливной магистрали. Для этого в блоке предохранителей отключаем предохранитель, отвечающий за работу топливного насоса, и запускаем мотор. Пусть двигатель поработает на малых оборотах до того момента, пока он не заглохнет, что и укажет на сброс давления в системе.

Все дальнейшие работы будут происходить в подкапотном пространстве, а именно, в моторном отсеке.

Для безопасной работы необходимо обесточить автомобиль. Для этого достаточно будет снять минусовую клемму с аккумулятора автомобиля.

Далее следует открутить от фильтра штуцер топливного шланга, предварительно постелив под ним старую ветошь.

После откручивания штуцера отсоединяем идущие к фильтру трубки, в результате чего может вытечь немного бензина.

Топливный фильтр крепится к кузову автомобиля через хомут стяжным болтом. Раскручиваем его ключом на 10, после чего извлекаем старый фильтр из хомута.

Далее устанавливаем новый фильтр. На этом этапе необходимо рассмотреть положение стрелки на корпусе фильтра, она должна показывать в сторону топливной рампы.

Также при установке нового фильтра необходимо заменить и уплотнительные кольца в штуцерах топливных трубок.

Теперь остается произвести сборку в обратной последовательности, после чего, замена топливного фильтра ВАЗ 2107 инжектор считается законченной. После этого несколько раз включаем зажигание, чтобы топливо закачалось в систему, и запускаем мотор. На заведенном двигателе необходимо осмотреть резьбовые соединения на отсутствие утечек топлива.

В других статьях уже было рассказано о том, как заменять фильтр тонкой очистки на автомобилях Lada Kalina.Сегодня эта процедура будет рассмотрена на ВАЗ 2107.

На фотографии видно, что в приведенном случае топливный фильтр забился полностью.

Электробензонасос на ВАЗ 2107

Всё чаще владельцы «классики», в том числе и ВАЗ 2107, на свои авто устанавливают современные устройства. Так, механический топливный насос заменяют электрическим. Основная цель внедрения электробензонасоса — избавиться от проблем, возникающих со штатными насосами. Однако нужно понимать, что если на инжекторных «семёрках» такой механизм установлен непосредственно в бензобаке, то на карбюраторных авто его размещают под капотом.

Какой можно установить

В качестве электробензонасоса на «классику» можно установить любое устройство, предназначенное для работы на инжекторных авто. Если исходить из отзывов автовладельцев «Жигулей», то часто используются насосы китайского производства, а также Magneti Marelli и Bosch. Важно знать, что изделие должно обеспечивать низкое давление. Штатный механический насос выдаёт около 0,05 атм. Если показатель будет выше, то игольчатый клапан в карбюраторе будет попросту пропускать топливо, что приведёт к его вытеканию наружу.

Установка электробензонасоса

Для внедрения на карбюраторную «семёрку» электрического насоса для подачи топлива понадобится определённый перечень материалов:

  • тройник 8х6х8 мм;
  • топливная магистраль на ВАЗ 2107;
  • обратный клапан от «восьмёрки»;
  • штуцер на 8 мм с резьбой;

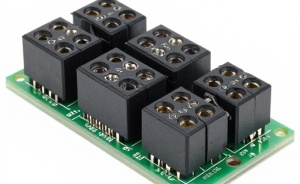

  • хомуты, колодки от «Калины» под четырёхконтактное реле (3 шт.) с держателем предохранителя;
  • само четырёхконтактное реле (3 шт.);
  • топливный жиклёр (150);
  • топливный шланг обратки от «восьмёрки»;
  • провода;
  • кнопка без фиксации.

Работу проводим в следующей последовательности:

    Прокладываем топливную трубку (обратку) параллельно штатной топливной магистрали, закрепляя её в заводских местах.

Видео: установка электробензонасоса на ВАЗ 2107

По окончании установки механизма функционировать он будет по такому алгоритму:

  • после включения зажигания и нажатия на кнопку подкачки срабатывает насос и подкачивает бензин;
  • при пуске стартера включается топливный насос;
  • во время работы мотора насос работает от генератора;
  • после остановки двигателя работа узла прекращается.

Преимущества установки

Владельцы «Жигулей», внедрившие на свои машины электрический бензонасос, отмечают следующие преимущества:

  • двигатель с таким устройством работает более стабильно на холостых оборотах;
  • при резком наборе скорости автомобиль хорошо реагирует на педаль, провалы отсутствуют, чего не наблюдается с механическим насосом;
  • при переключении скоростей отмечается плавность хода, а при резком сбросе газа отсутствуют подёргивания;
  • на высоких оборотах мотор лучше раскручивается;
  • отсутствуют рывки на малых скоростях во время трогания машины с места после длительной поездки.

Бензонасос ВАЗ 2107 порой приходится ремонтировать или менять. Сделать это не так сложно, как может сперва показаться. Ремонтные и регулировочные работы проводятся с минимальным набором инструментов в соответствии с пошаговыми инструкциями.

Независимо от вида топлива, на которое рассчитан автомобиль, оно должно бесперебойно подаваться к двигателю. От этого напрямую зависит его надежность и стабильная работа. Качество отечественного бензина традиционно оставляет желать лучшего – от этого страдает большинство механизмов и систем двигателя, в первую очередь бензонасос. Для недопущения его поломки с самый неожиданный момент, нужно знать признаки и причины неисправности, а также придерживаться профилактических мер, позволяющих максимально продлить жизнь бензонасосу.

Самостоятельная замена топливного фильтра ВАЗ 2107

  1. Для начала должно быть сброшено давление в системе питания, а пробку топливного следует нужно открутить
  2. Ключом на «17» открутить штуцер топливной трубки, придерживая ключом на «19» топливный фильтр.
  1. Торцовым ключом на «10» ослабить болт стяжки хомута, удерживающий топливный фильтр.
  1. Отсоединить входной и выходной патрубки, которые ведут к топливному фильтру или от него.
  1. Снять топливный фильтр ВАЗ 2107.
  2. Если есть возможность, лучше заменить 2 уплотнительных кольца в соединениях трубок.
