Какой выбрать стержневой инфракрасный тёплый пол?

Что такое стержневой тёплый пол

Стержневой инфракрасный тёплый пол ещё называют карбоновым, так как в качестве элементов нагрева выступают карбоновые стержни, закреплённые на термическом мате.

Особенности

В отличие от стандартных батарей, (узнайте что лучше – тёплый пол или батареи), которые не могут осуществлять прогрев помещения равномерно, карбоновый инфракрасный пол обеспечивает равномерный обогрев.

Кроме того, тепло не расходуется на прогревание воздуха, а греет непосредственно предметы находящиеся в комнате. Такое распределение теплового ресурса — это главное отличие данной модели, от других электрических тёплых полов.

Ещё одна положительная сторона данного пола — в саморегулировании выделяемого тепла с учётом температуры, то есть система не перегревается, а значит срок её службы продлевается.

Разные производители выпускают практически одинаковый продукт по характеристикам, различается лишь по длине матов, мощности и расстоянию между стержнями.

Применение

Стержневые инфракрасные тёплые полы обладают высокими эксплуатационными характеристиками, и сочетаются с основными напольными покрытиями, поэтому имеют широкий спектр применения:

• жилые и общественные помещения;
• спортзалы;
• склады и технические комнаты.

Конструкция

Инфракрасные тёплые полы стержневого типа — нагревательный мат из двух медных токовыводящих проводов, которые расположены параллельно. В конструкции, греющие детали — стержни, уложены с шагом 10 см.

Каждый включает в себя большое количество тончайших нитей из углепластика, покрытых полиэстером, что увеличивает прочность изделия, и повышает его противостояние механическим воздействиям. Промежуток между спиралью и оболочкой заполнен материалом с повышенной степенью теплоотдачи — оксид магния.

Соединение стержней между собой осуществлено параллельно многожильным кабелем, который имеет сечение 2,5 мм и толщину оболочки 3 мм. Такой способ, при поломке одного участка, не приведёт к выходу из строя всего устройства.

Стандартная ширина изделия — 830 мм. Вся конструкция может достигать 25 метров в длину. Размер потребляемой мощности — 140 Вт/м2, рабочей — 105 Вт/м2. Степень максимального нагрева стержня — 60 градусов. Диапазон инфракрасных волн колеблется от 8 до 12 мкм.

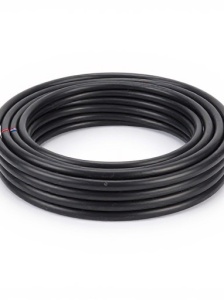

Система укомплектована:

• элементами для соединения;
• гофрированной трубкой — для монтажа температурного датчика;
• концевым комплектом.

В продажу поступает в рулонах, маты при укладке фиксируются крепёжными элементами, которые продаются в комплекте. Как дополнительный способ крепления применяется скотч.

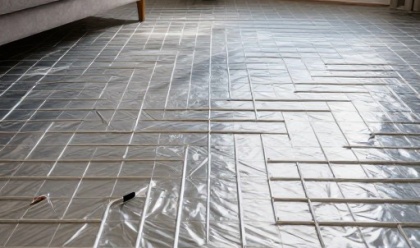

Принцип работы

Принцип функционирования стержневого тёплого инфракрасного пола, схож с плёночным. То есть, при взаимодействии стержней с током, выделяется тепло в виде инфракрасных волн.

Прогрев пола происходит быстро, из-за поступающей в стержни электрической энергии. Затем тепло проникает сквозь финишное покрытие, и обогревает людей и мебель, при этом теплоресурс не тратится на прогревание воздуха.

Греющее устройство стержневого типа, как и все электрические тёплые полы (кабельные или инфракрасные), должны быть оснащены терморегулятором и датчиком температуры. Работа пола без этих приборов возможна, но мощность будет всегда одна, а следовательно не получиться никакой экономии.

Для прогрева 1 м2 полотна, потребуется от 21 до 160 Вт, зависит это от количеств стержней в конструкции.

«Unimat Aqua»

Тёплый пол «Unimat Aqua» представляет собой жидкостный контур. В качестве жидкости используется вода. Она не циркулирует в системе от котла и обратно. Жидкость постоянно находится в трубопроводе. Внутри труб располагается нагревательный кабель, который работает от сети 220 В. При нагревании кабеля тепловая энергия передаётся воде, которая в свою очередь отдаёт тепло напольному покрытию.

Для тёплого пола «Unimat Aqua» не требуется обустраивать традиционную систему водяного отопления. Нет необходимости устанавливать котёл с магистралью для горячей и холодной воды. Водяная система напольного обогрева работает от электричества.

Магистраль располагают на полу «улиткой» или «змейкой». Оба конца кабеля выводят в распределительную коробку и в терморегулятор. Для контроля температуры на полу устанавливают датчик. Все проводники изолируют, выводят с помощью зонда в гофрированную трубку. Она подводит кабели к терморегулятору.

Максимальная температура жидкости 70 0С. Рекомендуют устанавливать режим на 50 0С. При этом в комнате выдерживается температура воздуха в 25 0С. Мощность системы зависит от длины трубы. Для обогрева небольших комнат потребуется мощность 130 Вт. Для холодных помещений обустраивают тёплый пол 200 Вт.

предлагает различные модификации систем напольного обогрева. Для того чтобы поддерживать определённую температуру пола в комнате с централизованным отоплением, используют нагревательные маты. Для объёмных помещений в качестве основного источника тепла рекомендуют устанавливать магистраль с жидкостным теплоносителем.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Похожие записи
• Как выполнить расчёт мощности тёплого пола?
• Как уложить тёплый пол в гараже?
• Какие бывают маты для тёплого водяного пола?
• Принцип работы тёплого пола
• Как выбрать термостатический клапан для тёплого пола?
• Какие трубы лучше выбирать для тёплого пола?

Преимущества и недостатки

Тёплые инфракрасные полы стержневого типа обладают множеством плюсов, и это не случайно, ведь при их разработке были учтены все недочёты других отопительных устройств, хотя минусы всё же присутствуют.

Предлагаем ознакомиться со статьей где подробно раскрыты преимущества всех видов теплых полов и их недостатки.

Смотрите видео

Плюсы

Основные преимущества стержневых полов, они:

• пожаробезопасность — не перегреваются, и способны выдерживать температуру до 60 градусов;
• влагостойкость — можно устанавливать в ванне или на лоджиях;
• экологичны — все компоненты, входящие в состав конструкции, изготовлены их экологически чистого материала;
• совместимость с различным половым покрытием — можно сочетать с плиткой, линолеумом, ламинатом;
• экономичны в плане потребления энергоресурсов — мощность карбоновых устройств 87 Ватт на 1 метр погонный, что даёт экономию энергии до 30%;
• обладают саморегулирующимися свойствами — это позволяет устанавливать нужный температурный режим;
• несложность монтажа — справится даже не профессионал;
• безопасность — не влияют на здоровье человека, так как отсутствует электромагнитное излучение;
• имеют небольшой вес — создают малую нагрузку на перекрытия;
• не подвержены коррозии.

Кроме того, инфракрасные карбоновые полы пригодны для установки в помещениях со сложной планировкой и под тяжёлой мебелью.

Минусы

Недостатки стержневых конструкций:

• прежде чем устанавливать карбоновые полы, необходимо демонтировать бетонное основание;
• запрещена фольгированная подложка, так как под воздействием щёлочи происходит разрушение алюминия, а это приведёт к сбою в работе;
• короткий срок службы — около 10 лет;
• высокая цена, в сравнении с другими греющими полами;
• сложность проведения ремонтных работ, так как установка осуществляется в стяжку или на клей.

Как видите, отрицательные стороны у карбоновых полов есть, и их стоит учитывать при выборе модели и её монтаже.

«Unimat Rail»

Тёплый пол «Unimat Rail» представлен как самая энергосберегающая система инфракрасного напольного обогрева. Систему представляют стержни с наполнителем. Стержни соединены медным проводом, защищённым изоляционным материалом из полимера. Наполнителем является карбоновая смесь. Её основу составляет аморфный углерод.

В качестве дополнительных элементов в смесь добавляют графит и серебро. Стержни надёжно защищены изоляционной оболочкой, изготовленной из тефлона. «Unimat Rail» имеет свои преимущества.

1. Стержневой пол укладывают в стяжку, плиточный клей или в наливной пол. Толщина верхнего слоя не должна превышать 3 см.
2. Обычно систему не устанавливают под мебелью, чтобы избежать запирания: стержни перегреваются, отопление отключается. Тёплый пол «Unimat Rail» разрешается укладывать по всей площади комнаты, независимо от интерьера. Запирания стержней не происходит. Энергия распределяется равномерно внутри системы.
3. Нагревательные элементы способны вынести температурную нагрузку, которая превышает норму в 1,5 раза.
4. При перегреве могут отключаться отдельные участки системы, но в целом обогрев будет функционировать в заданном режиме.

«Unimat Rail» не ограничивает потребителя в выборе финишного напольного покрытия. Для плитки выдерживают толщину клея в 1 см. При выполнении стяжки бетонное покрытие может достигать толщины 3 см. На стяжку сразу укладывают облицовку для пола. Для того чтобы направить инфракрасные волны вверх, черновое покрытие закрывают отражающим экраном на основе лавсановой ткани. Выбирают экран для саун.

Рекомендуем: Как проверить тёплый пол?

Для того чтобы обогреть отдельные участки в помещении рекомендуют приобретать маты длиной 1-2 пог. м. Мощность 116 Вт на пог. м. Ширина мата 0,83 м. Стержни располагаются с шагом в 0,1 м. Это позволяет наладить хороший обогрев на всём участке.

Если маты «Unimat Rail» используют в качестве основного отопления, то выбирают модификацию «Unimat Rail» 600-700 Вт. Для помещений с заниженной температурой, лоджий или веранд предназначены системы 700-2500 Вт. Отопление предназначено только для сухих помещений. Специалисты утверждают, что система поможет сэкономить до 60% энергии.

Подключают тёплый пол «Юнимат» к терморегулятору «Калео». В комплект с устройством уже входит датчик температуры для пола «SF». Обязательно используют УЗО. Кабель от датчика располагают в гофрированной трубке, которая тоже входит в комплект с терморегулятором.

Производители (Unimat, Калео)

Сегодня, среди производителей карбоновых стержневых тёплых полов лидируют корейские компании Unimat и Калео.

Видео

Unimat

Unimat специализируется на производстве тёплых электрических полов. Под данной маркой выпускается два вида стержневых греющих устройств:

• Rail Unimat — отличается простой конструкцией, ширина которой 830 мм. Изделие имеет мощность 120 Вт. Рекомендована установка под плитку на клеевой состав или на небольшой слой стяжки.

Важно! Слой полового покрытия должен иметь толщину не меньше 2 см.

• Unimat Boost — отличительная черта данной модели, наличие меньшего шага (9 см). Мощность модели 160 Вт. Она способна обогревать помещение большой площади.

В комплекте всех моделей — маты, элементы крепежа, провода, гофратруба, комплект «Концевой». Кроме того, есть гарантийный талон, инструкция производителя и видео, с пошаговым процессом монтажа, этого поможет сделать пол самостоятельно.

Калео

Калео — ведущий производитель, занимающийся выпуском данных отопительных устройств. Продукция компании — это высокое качество, большой срок службы, надёжность, доступная цена.

Изделия производятся с использованием высокотехнологичных методов, что обеспечивает пожаробезопасность, и не допускает перегрев при эксплуатировании.

Системы Калео отличаются быстрой установкой. Соорудить такой пол своими руками, без помощи специалистов, можно в течение 2 часов.

Есть модели данного производителя, которые обладают повышенным функционалом, их ещё называют «Умный пол». Они рекомендованы для обогрева больших площадей с целью экономии (коттеджи, офисы).

Особенности установки

Стержневые инфракрасные полы — многослойная структура, установка которой возможна двумя способами.

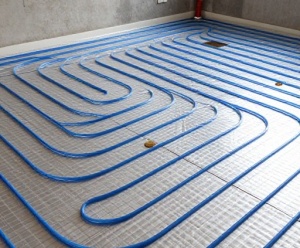

Укладка на стяжку

На стяжку — подразумевается заливка чернового пола из бетонного раствора, который расширяется в процессе нагревания. На него кладётся слой тепло и гидроизоляции, маты, армирующая сетка, поверх которой заливается тонкая стяжка и устанавливается напольное покрытие.

К сведению! Монтироваться карбоновые полы без стяжки могут лишь на гладкую поверхность.

На деревянный пол

Суть установки на пол из дерева, способ ещё называется настильным, заключается в сооружении «пирога» состоящего из утепляющей подложки с фольгированным слоем, лаг из дерева, арматурной сетки, к ней будут фиксироваться нагревательные элементы, и финишного покрытия.

К сведению! Нельзя допускать контакта ИК пола с металлом или фольгированным покрытием,

Стержневой теплый пол UNIMAT BOOST

Стержневой инфракрасный теплый пол UNIMAT BOOST – это революционный продукт хорошо зарекомендовавшей себя фирмы Caleo. Юнимат Буст обладает рядом преимуществ, которые выгодно отличают этот бренд от остальной массы. Саморегулирующие карбоновые стрежни позволют экономить до 60% электроэнергии. Возможность установки как в клеевой раствор так и в бетонную стяжку под любое напольное покрытие. Большая удельная мощность мата — 160Вт/м2 позволяет исключить эффект «зебры» между нагревательными элементами, а так же монтровать мат в холодных помещениях — лоджии, балконы, не отапливаемые помещения.

Монтаж стержневого тёплого пола

Монтировать инфракрасный стержневой пол — дело несложное, и под силу каждому. Рассмотрим установку данной модели на стяжку, как более трудоёмкого способа.

Работу следует начинать с определения места крепления терморегулятора, он должен располагаться доступно, чтобы проще было к нему протянуть кабель от мат и датчика. Идеально — рядом с выключателем. При монтаже пола во влажных помещениях, устройство выносится в другую комнату.

К сведению! Сооружение стержневого тёплого пола, в отличие от остальных обогревательных половых систем, не требует составления схемы размещения мат, так как на них можно устанавливать любые по тяжести предметы интерьера.

При желании, можно сделать схематичный чертёж, это упростит работу. Кроме того, хоть это и не запрещено, но нет необходимости в укладке мат под мебелью, на этом можно сэкономить.

Материал и инструментарий

Решив монтировать у себя стержневой пол, необходимо купить выбранную модель, в комплекте которой есть все компоненты для обустройства конструкции.

Помимо этого, нужно приобрести:

• подложку;
• термоусадочные трубки;
• терморегулятор;
• гильзы;
• провод для соединения, имеющий двойную изоляцию.

Из инструмента, следует запостись ножницами, кусачками, ножом, отвёрткой, скотчем. Понадобится и строительный фен, для прогрева термоусадочных труб.

Подготовительные работы

Первый этап работы заключается в подготовке чернового пола, который должен быть ровным. При наличии цементной поверхности её следует очистить и выровнять, в противном случае, необходимо сделать заливку бетонной стяжки.

После затвердевания раствора укладывается полиэтиленовая плёнка (для гидроизоляции) и утеплительный материал. Теплоизолятор не должен иметь фольгированный слой, поэтому идеальным будет изолон с отражающей стороной из полипропилена или лавсана.

Важно! Чтобы уменьшить теплопотери, вдоль стен нужно проклеить демпферную ленту.

Установка системы

Маты, предварительно нарезанные нужной длины, расстилаются на слой теплоизоляции, от стен на расстоянии 15 см. Они не должны накладываться один на другой, следует делать небольшой отступ между ними.

Изделие фиксируется к теплоизоляционному материалу при помощи скотча. Между собой полотна соединяются специальным проводом, он находится в комплекте.

Важно! Для лучшего схватывания клея или бетонного раствора с черновой основой, в утеплители делаются небольшие окошки в шахматном порядке.

Подключение

Подключение устройства состоит из нескольких этапов:

1. Установка терморегулятора на запланированном месте.
2. Соединение электрической схемы:
3. зачистка кабеля в местах разреза на 1 см;
4. установка контакта (он входит в комплект) на зачищенный конец кабеля, его следует хорошо зажать клещами;
5. соединение со вторым контактом — производится путём пропускания провода сквозь термоусадочную трубку, и подведение и фиксация его к клемме, предварительно с кабеля снимается изоляция;
6. прогревание феном термоусадочной трубки;

Таким образом, производится сборка всей системы.

• Размещение температурного датчика — его лучше устанавливать в гофротрубе. Для этого, в слое утеплителя делается углубление, в которое помещается гофра с датчиком внутри. От прибора протягивается кабель и подсоединяется к терморегулятору.
• Подключение мат. Провода идущие от стержневого пола соединяются с клеммами терморегулятора.

На этом, подключение стержневого тёплого пола завершено, и следует проверить его в работе. Система включается на несколько часов, возможно оставить пол включённым на сутки.

Финишное покрытием

Самым распространённым финишным покрытием для данного вида пола является плитка, хотя возможна укладка линолеума или дерева. Для её монтажа необходимо поверхность мат покрыть стяжкой — это цементная или эпоксидная смесь с добавками.

Толщина её слоя, плюс плиточный клей должна составлять не менее 2 см. Для придания прочности, рекомендовано на нагревательную конструкцию укладывать арматурную сетку, поверх которой заливать раствор. Включается система только после полного высыхания раствора.

К сведению! Для монтажа на карбоновые тёплые полы подходит плитка керамическая или из натурального камня. Оптимальный размер 30 на 30 см, а клеевой слой должен составлять 6-8 мм.

Конструкция карбонового тёплого пола удобна в процессе монтажа и эксплуатирования. Главное правильно подобрать половое покрытие, которое бы сочеталось с данной системой.

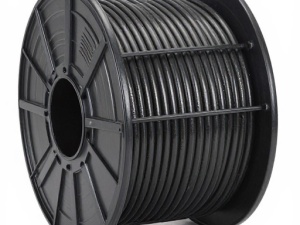

Покупка стержневых теплых матов в Москве

Марки стержневых теплых полов можно приобрести в магазинах и интернет-магазинах в Москве по доступным ценам. Рассмотрим наиболее популярные и доступные:

Марка теплых полов под названием «Caleo» объединяет в себе несколько пользующихся спросом стержневых матов.

1. UnimatBoost. Мощность матов 160 Вт на кв. метр. Составные элементы листов из графита, карбона и серебра способствуют сбережению энергии. Но это довольно-таки недешевый вариант по сравнению с другими системами обогрева. Средняя стоимость начинается от 3000 рублей за квадратный метр материала.
2. UnimatRail. Мощность 130 Вт на кв. метр. Элементы матов также состоят из графита, серебра и карбона и предотвращают потерю электроэнергии. Также наделены способностью к саморегуляции температуры. Маты стоят приблизительно также, как и «UnimatBoost», цена начинается от 2900-3000 рублей за квадратный метр материала.

Рекомендуем: Каков расход трубы на тёплый пол на м2?

Именно эти марки матов можно укладывать под тяжелую мебель и использовать со всеми видами финишных покрытий.

Стоит заметить, что, несмотря на обещанную простоту монтажа системы, ее бывает проблематично подключить или даже спроектировать ее расположение в комнате.

При отсутствии должных умений и навыков необходимо обратиться в соответствующие сервисы, которые разбросаны как по городу, так и в сети и в самих интернет-магазинах.

Берите во внимание то, что лучше вложиться в долгосрочную перспективу единожды, чем постоянно переплачивать за ремонт, сталкиваясь с неисправностями в работе системы.
