Что такое портальный мост

Сама по себе идея расположить балку выше оси колес вынашивается ещё с 1946 года. Немецкий инженер Альберт Фридрих применил подобную схему на внедорожниках Унимог. Увеличить клиренс у автомобиля с неразрезными мостами можно только одним способом — установить портальные мосты На УАЗ такая схема начала применяться только в конце 60-х годов, когда советский конструктор Мирзоев, автор редукторных мостов на УАЗ 469, получил рекордный на то время дорожный просвет — 378 мм.

На то время максимальным клиренсом считался показатель в 250 мм. Портальные мосты могли применяться далеко не на каждом европейском внедорожнике, была возможность установки только на ряд моделей:

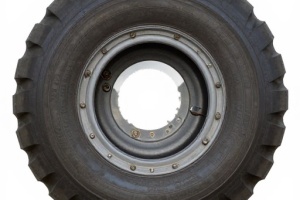

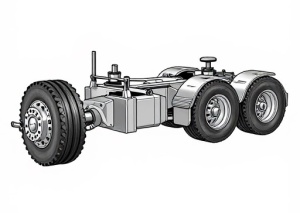

По схеме, представленной выше, понятно, что портальный мост представляет собой неразрезную балку и бортовые колёсные редукторы. За счёт редукторов мост может быть поднят на определённую высоту относительно оси колеса, плюс ко всему, размеры главной передачи существенно уменьшаются, что даёт возможность уменьшить размеры картера главного редуктора.

Портальные мосты: Особенности и предназначение

Несколько моделей автомобилей обладают такой отличительной особенностью, как портальные мосты. Они позволяют увеличить дорожный просвет транспортных средств до 380 миллиметров, рекордный показатель. Однако в чем кроются особенности подобной конструкции и для чего она нужна, знают не все.

Портальные мосты: Особенности и предназначение

Конструкция и преимущества. Портальные мосты в основном получили свое название из-за характерной формы в виде буквы «П». Они отличаются наличием бортовых редукторов, за счет чего увеличивается дорожный просвет автомобиля и мост поднимается по отношению к колесам. Еще одна характерная черта подобной конструкции — уменьшенная в размерах главная передача и ее картер.

Обычно портальные мосты используют любители гонок по бездорожью и военные, так как вместо одного редуктора используется сразу три, что в свою очередь повышает проходимость авто, а также появляется возможность установки увеличенных в размерах колес.

Портальные мосты: Особенности и предназначение 3

У подобных решений есть несколько преимуществ, к которым относятся:

Портальные мосты: Особенности и предназначение 4

  • Увеличенная тяговитость — машина может везти большие грузы, при этом не теряя в скорости, проехать по грязи, снегу, бездорожью
  • Увеличенный клиренс
  • Надежность

Военные мосты. Военные мосты отличаются наличием бортовых редукторов, поэтому по отношению к колесам больше приподняты, чем обычная конструкция. По виду мост напоминает букву «П», а дорожный клиренс максимально поднят. Крутящий момент распределяется между главной парой и редуктором. Главная пара отличается меньшим количеством зубьев, но они большего размера, чем обычно бывает.

«Лапландеровские» мосты. Такие конструкции наиболее распространены среди любителей гонок по бездорожью, так как они еще более надежны, чем военные. Отличается конструкция максимально завышенным клиренсом, они более легкие и поддаются ремонту без проблем. Выпускают в основном «лапландеровские» мосты шведские производители. Особенностью их можно назвать наличие самоблокирующихся дифференциалов повышенного трения и опцию их полной блокировки с помощью вакуумного сервопривода.

Стоит отметить, что портальные мосты делают автомобиль более тяжелым, а следовательно и уменьшают его предельную скорость. Но при этом повышается тяговитость и проходимость транспортного средства, а также его надежность.

Итог. Не так давно энтузиасты, любители гонок по бездорожью и военные стали применять для конструкции своих автомобилей портальные мосты. Они дают несколько преимуществ за счет интересной конструкции, но при этом увеличивают вес авто и снижают их предельную скорость.

  • Именно те ощущения. Опыт эксплуатации шин Bridgestone Turanza T005.

Смотреть все фото новости >>

Преимущества порталов для внедорожников

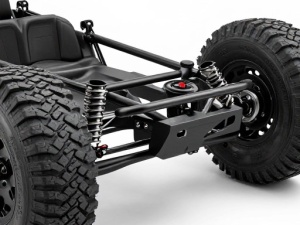

Само название портальных мостов исходит из определения — порталом в машиностроении называют пространственную несущую конструкцию. Применяют такие мосты только в военной технике и на свирепых внедорожниках, где как нигде увеличение клиренса кстати. Также такие мосты помогают снизить нагрузку на сцепление, понижающий редуктор, раздатку и коробку передач в том случае, если устанавливаются колеса большего диаметра по сравнению со стоковыми.

В итоге мы получаем целый список преимуществ, ценных для внедорожной техники:

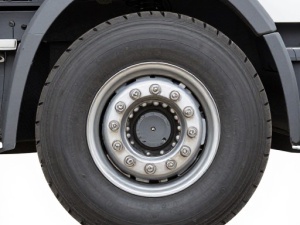

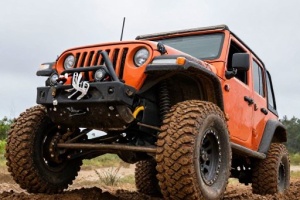

  • возможность получить увеличенный клиренс, который может легко варьироваться установкой колес самого разного диаметра;
  • меньшее передаточное число портальных мостов на УАЗ 469, на УАЗ Хантер позволяют получать большее тяговое усилие, что также актуально при передвижении в условии непроходимой грязи и рыхлого снега;
  • чем меньше количество зубьев в главной передаче, тем надёжнее редуктор, а портальных мостах зубья главной пары ещё и крупнее, что означает повышенную надёжность таких редукторов.

Есть при этом и свои минусы. К примеру, максимальная скорость будет снижена процентов на 20, в зависимости от передаточного соотношения главной пары. Но этот минус вовсе не смертелен для автомобилей, созданных для работы в условиях тотального бездорожья. На управляемости установка портальных мостов практически не сказывается, по данным инженерных расчетов она ухудшается не более чем на 3%, а вот динамика ускорения падает на 35-40% по сравнению со штатным ведущим мостом.

Регулировка с заменой подшипников

  • Открутить полуоси, снять крышку картера или редуктор (в зависимости от типа моста)
  • С подшипников снять крышку.
  • При помощи динамометра измерить момент трения шестерни.
  • Снять кольца с коробки дифференциала и надеть новые.
  • Установить новые подшипники.
  • Надеть и зафиксировать все ранее снятые крышки. Желательно для более надежной фиксации приложить усилие. Болты необходимо смазать специальным герметиком.
  • Для того чтобы увеличить момент сопротивления вращению, необходимо поочередно подтягивать регулировочные гайки до достижения оптимальной величины сопротивления вращению равной 200-250 Н.
  • Установить все ранее снятые части, в том числе и полуоси.
  • Надежно затянуть все крепления.

Портальные мосты для УАЗов

В природе существует несколько моделей портальных мостов, в том числе и отечественного производства. С них, пожалуй, и начнём. Самый бюджетный способ установить портальный мост на внедорожник — самостоятельно установить и подогнать бывший в употреблении мост. В зависимости от модели автомобиля, можно применить военный портальный мост от УАЗа. Минус при этом очевиден — работы предстоит много, а состояние трёх редукторов, которые установлены в балку, неизвестно. Проверить работоспособность и узнать степень износа можно только вскрыв редуктора.

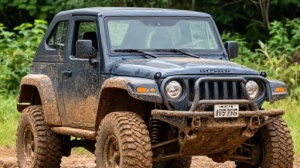

В продаже есть как новые мосты от УАЗ 3151-03, так и б/у. Они менее скоростные, чем стандартные мосты от гражданских УАЗов, но и более тяговитые. Насколько игра стоит свеч, решать каждому в индивидуальном порядке, поскольку прирост дорожного просвета составляет 80 мм — 40 мм получаем за счёт уменьшения размеров корпуса редуктора и ещё 40 за счёт смещения оси балки относительно оси колес.

Профилактическое обслуживание и своевременное выявление дефектов

Время от времени необходимо уделить внимание ходовым деталям автомобиля. Это положительно повлияет на эксплуатацию и сократит вероятность поломок авто.

При проведении профилактики необходимо:

  • Проверить уровень масла в картере, при необходимости долить или поменять. Слив масла производится через специальное отверстие снизу картера. Но для того чтобы слить масло полностью, необходимо открыть заливное отверстие, открутив верхнюю пробку. Если есть необходимость, емкость нужно промыть.
  • Регулировать осевые зазоры. Наличие зазора между передачей редуктора и подшипника ведущей шестерни приведет к быстрому износу зубьев. Определить можно путем пошатывания крепления карданного вала. Для устранения необходимо подтянуть гайку, приложив определенное усилие.
  • Прочистить все видимые детали моста, в том числе и предохранительный клапан. Все грязевые отложения прочистить грубой щеткой.
  • Проверить поворотные кулаки. Следует обратить внимание на рычаги кулаков, точнее, на его крепление. Ограничители поворота колес должны всегда быть в целости.
  • Проверить все крепления. При необходимости следует подтянуть болты и гайки, используя ключи нужного диаметра.

Аналогичным устройством обладает передний мост УАЗ «буханка». Он также нуждается в проведении аналогичных профилактических мероприятий.

Особенности портального моста 3151-03

Такой мост гораздо надёжнее, чем штатный, поскольку у них более крупные зубья главной передачи и крутящий момент распределяется более равномерно между тремя редукторами, а не взваливается на один, как в Штатном УАЗе. Что плохого — военный мост тяжелее, в нем больше деталей и он значительно сложнее в ремонте. Также нужно учесть, что расход топлива станет несколько выше. К примеру, УАЗ Патриот с портальными мостами будет просить на два литра бензина больше, чем обычный Патриот с гражданскими мостами. Существует модификация такого моста 3159 Барс, в которой колея стала шире и составляет 1600 мм при том же клиренсе 80 мм. Ступицы на обоих мостах предполагают установку 15-дюймовых дисков.

Фирменные бортовые редукторы не каждому будут по карману, поскольку без установки комплект железа, скажем, Tibus обойдётся в миллион рублей.

Поэтому единственным вариантом установки порталов на УАЗ остаётся покупка б/у-шных или новых военных мостов от модели 3151-03. Цена таких мостов колеблется в пределах 60-70 тысяч в сборе. Удачных всем дорог!
