РАЗВАЛ СХОЖДЕНИЕ КОЛЕС НА ВАЗ 2109 СВОИМИ РУКАМИ

После любого ремонта подвески или рулевого управления на автомобилях ВАЗ 2109 требуется отрегулировать угол развала и схождения передних колес.

Процедура эта крайне важна, ведь если не провести ее, в лучшем случае машина будет «подъедать» резину, а в худшем – ее постоянно будет уводить в сторону во время движения, что крайне опасно, поскольку чревато ДТП.

Обычно автолюбители предпочитают обращаться в автосервис, поскольку там есть все необходимое оборудование. Однако некоторые желают попробовать отрегулировать развал схождения своими руками или же не могут позволить себе лишние траты. Как же провести эту операцию самостоятельно на Ваз 2109? На этот вопрос мы и ответим в нашей сегодняшней статье.

Развал – схождение для чего нужна процедура?

Перед тем как я дам вам пошаговую инструкцию давайте разберемся что же это за процедура развал – схождение, какими бывают углы установки колес Ваз 2109 и как от них зависит поведение автомобиля на дороге?

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.

Угол продольного наклона оси поворота — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол зависит от количества регулировочных шайб на концах растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19′. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.

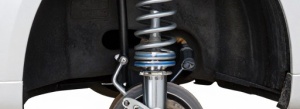

Угол придельного поворота оси на повороте ВАЗ 2109

Угол развала колеса — угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Угол развала колес ВАЗ 2109

Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение колес Ваз 2109

Схождение изменяется вращением регулировочных муфт при ослабленных контргайках наконечников рулевых тяг. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Регулировка кастера

Кастер задается заводом изготовителем. Он обусловлен конструктивно и геометрией деталей. Если у вас произошло отклонение его, то вероятнее всего был удар, при котором его сместило. И нужно ехать в сервис на диагностику и замену деформированных деталей. В 98% случаев регулировка кастера не предусмотрена, что может являться для некоторых открытием. Кастер лишь дополняет поведенческие характеристики каждого отдельного автомобиля, углы являются индивидуальными.

Примером может служить Mercedes-Benz, у них угол кастера установлен на +10-12˚ при этом, обладают отличной маневренностью, управляемостью и устойчивостью на дороге. Достигается такой эффект за счет изменения развала. При таком наклоне углов развала будет больше, чем при наклоне в 1-2 градус и автомобиль не потеряет в маневренности и сохранит устойчивость. Так цель была достигнута нестандартным путем.

Угол продольного наклона (кастер) – угол между осью поворота колеса и вертикалью на виде сбоку. Считается положительным, если ось наклонена назад относительно направления движения.

Развал – наклон плоскости колеса к перпендикуляру, восстановленному к плоскости дороги. Если верхняя часть колеса наклонена наружу автомобиля, то угол развала положительный, а если внутрь – то отрицательный.

Схождение – угол между продольной осью автомобиля и плоскостью, проходящей через центр шины управляемого колеса. Схождение считается положительным, если плоскости вращения колес пересекаются перед автомобилем, и отрицательным, если они, наоборот, пересекаются где-то сзади.

Когда рекомендуется проводить развал – схождение Ваз 2109

Различные источники рекомендуют проводить регулировку при пробеге примерно 12-15 тысяч километров, или один раз в год. Иногда бывают случаи, когда приходится выполнять такую операцию досрочно. Причиной этого в большинстве случаев бывает состояние наших дорог. Достаточно один раз «поймать» хорошую выбоину, чтобы потребовалось проводить проверку и регулировку развала и схождения передних колёс.

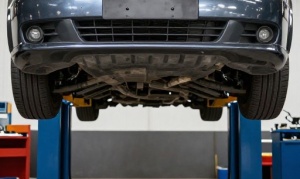

Проведение работ по регулировке передних колес Ваз 2109

Если владелец планирует эксплуатировать без особых проблем свой автомобиль длительное время, то экономить на этой операции не стоит. После каждой замены шаровых опор, сайлентблоков, рулевых тяг, амортизаторов необходимо проводить проверку и регулировку развала и схождения колёс.

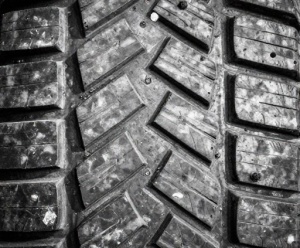

Износ шин при неправильном развале схождение Ваз 2109

Выполнить эту операцию сегодня достаточно просто. Нужно просто заехать в сервис, который выполняет такую операцию, и специалисты быстро и качественно выполнят эту работу. Но бывают случаи, когда такую работу необходимо выполнить самостоятельно в условиях гаража.

Самостоятельная регулировка

На заднеприводных «Жигулях», например, ВАЗ-2105 или 2107, угол составляет 3 градуса 30 минут, плюс-минус 30 минут. На переднеприводных моделях, например, на «Приоре», ВАЗ-2109, ВАЗ-2110, этот угол меньше, всего 1 градус 30 минут, плюс-минус 30 минут. Если кастер одного переднего колеса ВАЗ-2105 составит 3 градуса ровно, а другого – 4 градуса ровно, что является нормой по заводским меркам, машину неизбежно будет уводить в сторону.

Регулировка угла кастера осуществляется путем удаления или добавления шайб на растяжках подвески. Максимально допустимое количество шайб – две спереди и четыре сзади, при этом добавление или удаление одной шайбы изменяет угол кастера на 19 минут. Добавляя шайбы, необходимо переворачивать их фасками к упорному торцу растяжки.

Разумеется, в гаражных условиях проводить данную процедуру нельзя. Регулировка угла кастера производится только совместно с регулировкой развала и схождения колес, иначе настройки подвески будут нарушены, и машина может вести себя совершенно непредсказуемо.

Любители тюнинга для его увеличения снимают штатные опоры стоек и устанавливают вместо них опоры SS-20. на переднеприводных автомобилях ВАЗ, в том числе на «Приоре» такая замена вкупе с установкой максимального числа шайб позволяет увеличить угол до 3 градусов. Управляемость машины при этом заметно меняется, общий эффект оказывается положительным.

Нередко для улучшения управляемости достаточно просто заменить опоры стоек такими же. Несмотря на то, что угол кастера при этом сколько-нибудь значительно не изменится, результат будет, что называется, налицо. Все дело в физическом износе. Сигналом того, что опоры нуждаются в замене, являются негромкие глухие стуки, проявляющиеся при езде по неровной дороге на низкой скорости. Подтвердить диагноз можно, раскачав автомобиль и посмотрев, одинаково ли стойки гасят колебания с левой и правой стороны. Если нет – нужно менять опоры.

Выбирая новые опоры стоек, не следует брать самые дешевые. Лучше купить или штатные или SS-20. Последние стоят намного дороже, но и прослужат не в пример дольше, а ввиду того, что замена опор – дело сложное и трудоемкое, переплата может быть вполне оправданной.

» alt=»»>

Читать дальше: Блок управления багажника бмв

Ниже приведены эксперимены, позволяющие уяснить, как влияют регулировки колес на поведение автомобиля. Для тестов выбран «Самара» ВАЗ-2114 – большинство современных иномарок не обременяет владельца диапазоном и выбором регулировок. Там все параметры заложены заводом-изготовителем и повлиять на них без конструктивных переделок достаточно сложно. У нового автомобиля – неожиданно легкий руль и невнятное поведение на дороге. Углы схода-развала находятся в поле допуска, за исключением продольного угла наклона оси поворота левого колеса (кастера). Применительно к передней подвеске отечественного переднеприводного автомобиля установка углов всегда начинается с регулировки кастера. Именно этот параметр, с одной стороны, служит определяющим для остальных, а с другой – в меньшей степени сказывается на износе шин и прочих нюансах, связанных с качением автомобиля. Более того, данная операция наиболее трудоемка – думается, именно поэтому о ней «забывают» на заводе. Только потом, разобравшись с продольными углами, грамотный мастер начинает регулировать развал, а затем и схождение колес.

Регулировка развал-схождение ВАЗ 2109 своими руками

Для того, чтобы правильно выполнить регулировку развал – схождения колес на Ваз 2109 необходимо выполнить следующий порядок действий:

Устанавливаем автомобиль на горизонтальной площадке;

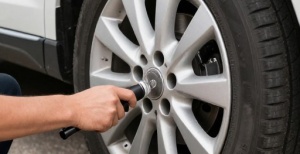

Отмечаем мелом пару меток на колёсном ободе (первую сверху, вторую снизу);
Далее нужно приложить шнур, к которому подвешен отвес, к крылу. После этого, по меткам, с помощью линейки, меряем расстояние от шнура до обода и до верхней метки, после этого меряем расстояние до нижней метки. Отличаться расстояния должны не более чем на 3 мм;
Для большей точности вычислений, машину нужно прокатить, провернув колесо на 90 градусов. Наносим на колесо ещё две метки, и опять выполняем те же измерения;
Аналогичные действия выполняются и на втором колесе, а все результаты измерения фиксируются;
Далее нужно развернуть автомобиль на 180 градусов, и выполнить заново все, описанные выше, измерения;
Демонтируем колесо, а затем, с помощью пары ключей «на 19», откручиваем 2 болта, которыми кронштейн стойки амортизаторов крепится к поворотному кулаку.
Используя ключ «на 19», двигаем поворотный кулак, внутрь или наружу на нужное расстояние, достигая требуемого угла развала;
Затягиваем болты, и монтируем колесо обратно, после чего убираем домкрат. Пару раз качаем автомобиль, упёршись в крыло. После чего повторяем все замеры, сделанные ранее, и записываем их результаты;
Отойдя от автомобиля на несколько метров, изучаем расположение передних колес, в сравнении с задними колёсами.
Угол развала на автомобилях, имеющих задний привод, должен быть от +1 до +3 мм.
Угол развала на автомобилях, имеющих передний привод, должен быть от -1 до +1 мм

Для того чтобы правильно отрегулировать угол схождения колес ВАЗ 2109, все измерения нужно делать телескопической линейкой, расположившись в смотровой яме. При этом руль следует выставить так, как если бы автомобиль ехал прямо.

Наносим с помощью мела метки на каждом из колёс (слева и справа), с внутренней стороны, максимально близко к дискам;

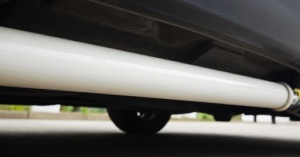

Натягиваем и устанавливаем телескопическую линейку, упирая её концы в сделанные ранее метки. Делается это так, чтобы поверхность линейки не прикасалась ни к подвеске, ни к кузову;
Аккуратно встряхнув линейку, совмещаем «ноль» подвижной шкалы с указателем, расположенным на неподвижной части линейки, и фиксируем это положение;
Катим машину вперед, при этом закрепленная линейка будет двигаться назад, вместе с колёсами. Остановиться необходимо до того момента, пока она не коснётся кузова или подвески;
Фиксируем полученные показания.

Расстояние между передними и задними колесами должно быть одинаково. Если равенство расстояний не соблюдено, то нужно регулировать рулевые тяги. Регулировка осуществляется в сторону удлинения рулевых тяг, если задние колёса расположены ближе друг к другу, чем передние. И наоборот, рулевые тяги укорачивают, при расположении задних колёс дальше друг от друга, нежели передние колёса.

Пошаговая инструкция регулировки рулевых тяг на ВАЗ-2109

Ну все осталось дело за малым отрегулировать рулевые тяги. Для этого:

Слегка откручиваем гайки на рулевых тягах, используя ключ «на 27». При откручивании обратите внимание на то, что гайки с рисками на гранях – леворезьбовые;
С помощью ключа «на 24», начинаем проворачивать муфту, изменяя длину тяги, при этом контролируем горизонтальное расположение рулевых спиц;
Выставляем на «0» подвижную шкалу, расположенную на линейке, и передвигаем автомобиль назад;
Как только показания будут в пределах от -1 до +1 миллиметра, процедура регулировки может быть завершена. Впрочем, если хотите убедиться, что всё сделали правильно, можно теперь прокатить машину и вперёд, при этом показатели измерений должны оставаться в тех же пределах.

После всех проделанных манипуляций по регулировке развала-схождения, остаётся поочерёдно посмотреть, со стороны передних колёс – в створ задних колёс. Если спица руля будет стоять горизонтально, то будет видно, какое (правое или левое) смещение имеют колёса. При сильно выраженном смещении, одна из тяг выкручивается на несколько оборотов, а другая затягивается (на то же число оборотов). Таким образом, смещение устраняется полностью.

Вариант 3

Излишне «положительный» развал. Изменять его без коррекции схождения нежелательно, посему вводится еще и положительное схождение. Опять «полегчал» руль, стали ленивее отклики на входе в поворот, увеличилась боковая раскачка кузова. Но катастрофических ухудшений в характере нет. Однако при моделировании экстремальной ситуации «чувство руля» теряется. С появлением скольжений неожиданно рано осложняется попадание в заданный коридор на «переставке» и машина начинает скользить слишком рано. В быстрых поворотах доминируют сильнейшие проскальзывания передней оси.

Читать дальше: Как чистить кожаные стулья

Как самому сделать сход развал на ваз 2109

Углы развала-схождения колес автомобиля можно отрегулировать своими руками, используя подручные средства и простые приспособления. В этом материале мы расскажем о том, как сделать развал-схождение самостоятельно в домашних условиях, и с какими трудностями чаще всего сталкиваются при регулировке углов установки колес.

Неправильная регулировка развала-схождения может являться причиной, например, быстрого износа покрышек, или того, что при движении по прямой машину будет уводить влево или вправо.

В конце этой статьи вы найдете видео, в котором подробно рассказано и показано все, что нужно знать о развале-схождении.

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс и как от них зависит поведение машины на дороге?

Развал-схождение – что это такое?

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно. У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже). Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Исправность ходовой (подробнее о диагностике подвески автомобиля). Давление в шинах. Загрузка машины. Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента
