Багажник из алюминиевого профиля своими руками. Крепление багажника на крышу своими руками. Видео: крепёж конструкции на внедорожник


Доброго всем здоровья! Продолжаю серию статей об экспедиционнике для 3-х дверной Нивы. Часть 1: www.drive2.ru/l/9474825/

Обоснование размеров: 1. Общие размеры — по размеру крыши. Сбоков оставил место для домкрата и лопаты. 2. Расстояния между осями передних несущих стоек равно расстоянию между крепежными отверстиями номерного знака. Тоже самое и с задком. Теперь номера можно перекинуть наверх, по крайней мере на бездорожье.

Недостатки, обнаруженные при изготовлении: Болты крепления реечного домкрата к багажнику надо рассчитывать на размер секретки от колёс. Это резьба М12. Тогда не придётся где-то мутить секретки М8. Но я вышел из положения: На Авито в Москве заказал 4 секретки М8 с ключом. Цена: 790 р. + 180 р пересылка почтой =970 р.

Теперь контрольное взвешивание:

Экспедиционник (корзина без креплений со светильниками и проводкой) -23100 г. Крепления (комплект 4 штуки) — 2900 г. СэндТраки — 8300 и 8500 г. Лопата1.68 кг ХайДжек 13700 г. ЛифтМэйт 1200 г.

Теперь калькуляция расходов:

Металл 1000 р. Труба 20*20*1,5 — 12 метров (Обручи и вспомогательные перекладины) Труба 40*20*1,5 — 6 метров (несущие перекладины, стойки) Труба 50*50*2 — 1,5 метра (крепления) Труба 60*40*2 — 1 метр (крепления) Сталь листовая 3 мм — халява. Электроды 2 пачки по 125 р. Зачистной диск 125мм 80 р. Диск отрезной 125*1мм 3 шт по 80 р. Лепестковый диск 125 мм 85 р 4 штуки Краска 3в1 по ржавчине 320 р. Растворитель Р4 -120 р. Кисти 2 шт по 50 р. Метизы 800 р. Фары с лампами — 4500 р Электроразъём герметичный — 85 р. Реле 30 А четырёхконтактное — 2 шт — 100р Колодка для реле — 70 р. Предохранители 25А на провода 2 шт. — 100 р.

Чертежи: Сначала изготавливаем нижний обруч корзины багажника (основание)

Путешествуя на своем автомобиле, многие наверняка сталкиваются с проблемой небольшой вместимости багажника и салона своего авто. Решить возникшую проблему мы можем путем установки багажного отделения на крышу авто, либо прицепить прицеп. На данном этапе развития авто техники возможны разные модификации как прицепов так и багажников на крышу, которые реализуются на автомобильных рынках и магазинах. В данной статье хочу поведать, как можно самому сделать Багажники на крышу своими руками, который позволит обеспечить более высокую грузоподъёмность и равномерно разделить нагрузку на крышу моего авто.

Процесс самостоятельного изготовления багажного бокса

На начальном этапе мы выбираем материал изготовления, в нашем случае это будет металлический профиль.

1. Замеряем длину и ширину крыши нашего авто. Для этого можно начертить чертеж, на котором будет показано что мы будем выполнять, и можно определить вес нашей конструкции.

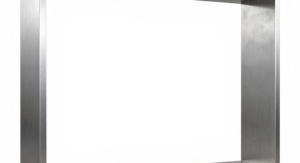

2. Свариваем каркас багажного бокса, который на данном этапе похож на прямоугольник, и ввариваем два основных бруса которые позже будут соединяться с нашими рейлингами.

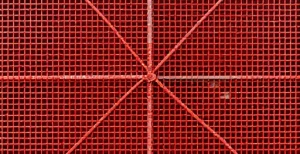

3. Так как расстояние между поперечными профилями слишком велико ввариваем промежуточные бруса.

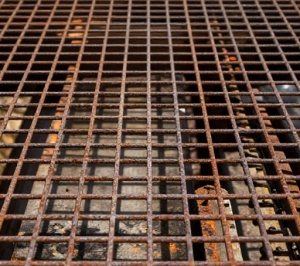

4. Для большей надежности бокса свариваем планки между собой из металлического профиля.

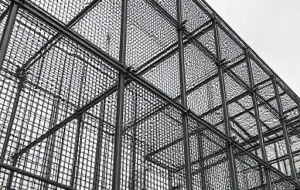

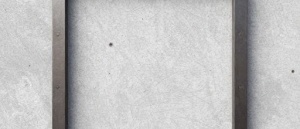

5. В цели улучшения эстетики и аэродинамических свойств выполняем переднюю и задние дуги с более округлыми углами.

Примеряем полученную дугу, вырезаем в размер и привариваем к нашей конструкции. Усиливаем данную конструкцию.

6. Следующим этапом станут борта багажника. Тут нам понадобится просверлить отверстия по бокам нашей конструкции, в которые вставляем и обвариваем специальные втулочки, чтобы металл не загибался когда будем закручивать болты.

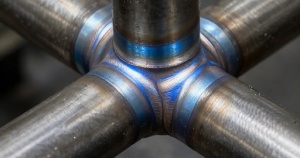

Далее изготовляем сами борта. Нарезаем профиль длинной примерно 6,5см для наших бортов. Привариваем шпильки к бортам, замеряем нужную длину и привинчиваем в отверстия на каркасе.

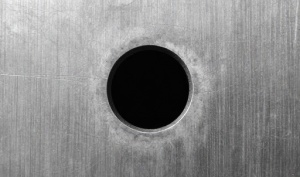

Теперь привариваем втулку для крепления поперечины, а на боковину привариваем кусок шпильки и также делаем на заднюю часть.

Необходимые инструменты и материалы

Лада Приора Универсал Бортжурнал Фаркоп и багажник на крышу
После проведения предварительных расчетов необходимо обратиться к подбору материалов и к этому процессу стоит отнестись со всей возможной ответственностью.

При подборе материала стоит обратить внимание на алюминий или тонкостенную профильную трубу, которые имеют незначительный собственный вес и не требуют применения значительных усилий при обработке. Кроме материала для работы следует озаботиться следующим оборудованием:

Кроме материала для работы следует озаботиться следующим оборудованием:

  • Сварочный аппарат
  • Болгарка с полотном по резке метала
  • Шлифовальная машинка

Если предполагается дальнейшая окраска готового изделия, то этот список можно дополнить автомобильной краской.

Подготовительные работы

В зависимости от модели машины, замеряют размер крыши и определяют места будущих опор. После определения параметров, нужно определиться с будущей конструкцией. Сразу следует продумать места крепления к крыше автомобиля, просчитать вес рамы и компонентов. В конце подготовки — сопоставляют чертеж платформы с данными, приведенными в технических условиях на транспортное средство.

В качестве примера приведен расчет экспедиционного багажника, сделанного своими руками, для Нивы. Габаритный размер площадки: 1500 х 1230 мм.

Изготовление несущего каркаса


По размерам ширины и длины из прудка нарезают стойки. Из них сваривают прямоугольник. Спереди и сзади (напротив противоположных точек крепления конструкции к рейлингам), в середину рамы закрепляют прудки.

Для предотвращения прогиба платформы при нагрузке, в свободную внутреннюю плоскость — на равных расстояниях — добавляют еще 2—3 ребра жесткости, изготовленных из профильного металла. На данном этапе работ получается рама-решётка с рядом параллельных перемычек.

Продолжают усиление конструкции рамы при помощи небольших отрезков профильной трубы. Их нарезают заранее таким образом, чтобы внутри образовались ячейки, близкие к квадратной форме.

3. Улучшение аэродинамических качеств конструкции

С целью создания условий для лучшего скольжения потоков воздуха, к передней части экспедиционного багажника, сделанного своими руками, приваривают дополнительную конструкцию в виде трапеции.

Из чего можно изготовить экспедиционный багажник

Главным параметром экспедиционного багажника является его масса.

Самые современные багажники сегодня изготавливаются из алюминия, они имеют малый вес, не гнуться и обладают отличной прочностью, поэтому данный материал, скорее всего, будет наиболее оптимальным вариантом при изготовлении багажника на любой автомобиль. Прочность материала также является не менее важным параметром, определяющим длительность эксплуатационной службы экспедиционного багажника.

Если Вы изготавливаете багажник на Ниву своими руками или багажник на УАЗ своими руками, то здесь можно использовать и профильную тонкостенную трубу. Если это багажник на буханку своими руками, то попробуйте использовать черный металл или нержавейку. Одним словом вариантов выбора материала для экспедиционного багажника предостаточно, все зависит только от Ваших предпочтений и функции, какую багажник должен будет выполнять в дальнейшем.

Эстетика не менее важна

Сделав все работы, можно заметить, что готовая конструкция имеет не очень привлекательный вид. Для решения этой проблемы её . Сначала всю платформу важно зачистить и обезжирить. После этого нужно загрунтовать металл, чтобы в дальнейшем пользовании багажник не покрывался ржавчиной. Лучше выбирать грунтовку, которая выдерживает воздействие соляных растворов.

Высыхать покрытие должно не менее суток. После этого можно заняться и покраской. Наилучшим вариантом будет использование эмали. После застывания и проверки удовлетворительного внешнего вида багажник можно крепить к автомобилю на рейлинги.

Изготовление экспедиционного багажника позволяет получить дополнительное пространство для транспортировки вещей. К тому же он отлично оборудуется противотуманными фарами или антенной для радио. Это под силу любому автомобилисту, имеющему базовые навыки в сваривании.

Если вы хотите сконструировать экспедиционный багажник, ориентируйтесь на цель его использования. Если он нужен для перевозок габаритных вещей, то не стоит экономить на рёбрах и перекладинах, ведь они уберегут автомобиль от риска.

Очень жаль, что при покупке автомобиля, не предусмотрен багажник на крышу. Это очень удобная конструкция для перевозки всевозможных вещей: от мелких и легких, до тяжелых и габаритных, а так же сильно пахнущих. И не всегда есть возможность купить готовый самодельный или заводской багажник.

Из этой ситуации есть хороший выход. А именно, создать багажник на крышу своими руками. Такая версия предполагает экономию в семейном бюджете. Другое название самодельного багажника — экспедиционный. На нем нельзя перевозить тяжелый и крупногабаритный груз. Он предназначен для личных вещей, палаток, лыж и сноубордов, матрасов и больших зонтов, а так же, мелкой мебели. Так же, можно сделать самому популярный автобокс. Он удобен тем, что защищен от окружающей среды даже в плохую погоду и от краж. А если сделать его обтекаемой формой, то и перерасхода топлива не будет.

Как правильно выбрать багажник на крышу автомобиля?

Выбор автобагажников широк и разнообразен. Придирчивый покупатель найдёт оптимальный вариант. Перед покупкой необходимо определиться с бюджетом. Даёт возможность сузить круг поисков и уменьшит затраты времени.

Выбирая багажника на крышу автомобиля обращают внимание:

Стойки монтажного оборудования.

Для автомобилей с рейлингами выбирают балки и рейки соответствующей длины. Если машина оборудована заводскими элементами крепления, нужно использовать для монтажных работ специальные наборы. Надёжно фиксируют багажник на крыше.

Материал автобагажника.

Дешёвые модели созданы из пластика. Непрактичный материал, теряющий потребительские качества. Выцветает на солнце и становиться хрупким при низких температурах.

Надо выбирать стальные или алюминиевые автобагажники. Практичны, долговечны и надёжны. После длительной эксплуатации сохраняют первоначальный внешний вид.

Размеры.

Объём багажника зависит от количество предметов, которые могут в нём поместиться. Крупные багажники удобны и практичны, но придётся расплачиваться повышенным .

Нагрузка.

Выбирая автобагажник не нужно забывать, что каждая модель имеет предельные параметры нагрузки перевозимой массы. Не соблюдение этого показателя приведёт к износу багажника и замене.

Итог

Сборка багажника выполняется легко, вы сделаете работу за два дня. Самодельный багажник на рейлингах подходит для перевозки вещей в туристических поездках. Он незаменим при доставке грузов на дачу. На багажнике вы отвезете на дачу велосипед, зимой на нем можно перевозить лыжи. Летом дачники привезут на участок стройматериалы. Все вещи будут в сохранности.

Если вы еще не решили, нужно ли делать багажник, взвесьте все за и против, потом примите решение. Это полезная конструкция, да и сделать ее достаточно просто.

Автомобили водителями используются для перевозки грузов и предметов. Машины в силу компактности не могут перевезти длинные или громоздкие вещи. Багажник и салон не отвечает требуемым размерам. Единственный выход – установка багажника на крышу автомобиля.

Производители в погоне за компактностью жертвуют размерами автомобиля. Установка багажника на крышу снимает вопросы, касающиеся перевозки габаритных грузов. Удобное и практичное приспособление, позволяющее использовать машину с максимальной эффективностью. Многие задаются вопросом, как установить багажник на крышу автомобиля

?

Багажник на крыше используют для перемещения разнообразных грузов. Строительные материалы, пиломатериал, рыболовные снасти, резиновые лодки, велосипеды, лыжи и различные предметы домашнего обихода. В продаже множество моделей багажников для крыши автомобиля, отличающихся по способу крепления, качеству материала и стоимости.

В конце статьи можно увидеть интересное и полезное видео, как установить багажник на крышу автомобиля своими руками. Дополняет текстовый материал и помогает выполнить монтаж самостоятельно без посторонней помощи.

Виды багажников на крышу автомобиля

Производители аксессуаров для машин поняли, что багажники на крышу востребованы и популярны среди водителей. Для путешествия на машине, багажник незаменимая вещь. В продаже множество моделей, отличающихся конструктивно и по способу монтажа.

Виды багажников для крыши машины:

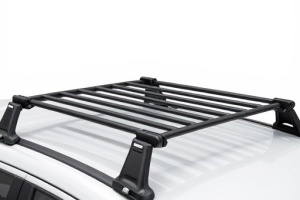

Открытый тип.

Представлен прямоугольными открытыми платформами с элементами крепления груза. Бюджетный вариант с низкой стоимостью.

Удобны возможностью размещения крупногабаритных грузов. Надёжно фиксируют все предметы. Среди недостатков багажника открытого типа специалисты отмечают низкий уровень аэродинамических свойств.

Создаёт дополнительное сопротивление машине при движении. Существенно повышает . Груз не защищён от атмосферных осадков.

Автомобильный багажный бокс.

Различаются размерами и типом крепления. Предназначены для перевозки малогабаритных грузов и предметов. Для изготовления используется прочный пластик. Можно найти специальные усиленные багажники из углепластика.

Груз защищён от атмосферных осадков. Надёжные замки сохраняют вещи и предметы на неохраняемых стоянках. Форма багажного бокса снижает трение воздуха. на высокой скорости увеличивается незначительно.

Специализированные изделия.

Предназначены для перемещения на , небольших лодок, лыжного инвентаря. Отличаются от прочих видов багажников конструктивными особенностями. Надёжная фиксирующая система для предотвращения падения предметов.

Установку автобагажника на крышу автомобиля можно выполнить самостоятельно без посторонней помощи или довериться профессионалам. Процесс монтажа не длительный по времени. Если есть инструменты можно управиться быстро.

Крепить автомобильный багажник можно разными способами. Всё зависит от конструктивных особенностей транспортного средства.

Существует 3 способа монтажа:

Штатный монтаж.

Некоторые модели автомобилей комплектуются элементами для крепления багажника. Удобный и практичный вариант. Для фиксации стоек изделия используются болты.

Установка багажника занимает не больше пяти минут. Специалисты рекомендуют для моделей машин покупать подходящие по конструкции автобагажники.

Универсальный монтаж.

Большая часть машин не оборудована креплениями для установки багажника на крышу. Автобагажник фиксируется на элементах водостока. Способ трудоёмок и требует больше времени, чем установка при помощи штатных креплений.

Крепление на рейлингах.

Практически все автомобили оборудованы рейлингами. Длинные пластиковые полосы, идущие по поверхности крыши машины от заднего до переднего стекла.

Использование рейлингов значительно снижает трудоёмкость установки автобагажника. Отдельные производители автомобилей оборудуют их специальными выступами для упрощения монтажа.

Как сделать багажник на крышу своими руками

Вообще, багажники для крыш делятся на два вида:

  • бокс;
  • дуга-поперечина.

Преимущества экспедиционных багажников

:

Если сделать самому популярный автобокс, то он будет удобен тем, что защитит от дождя в плохую погоду и от краж.

  • более функциональный;
  • вмещает в себя много разнообразных вещей любой конфигурации;
  • вмещает крупногабаритные предметы;
  • защищает крышу от повреждений сверху;
  • не заслоняет вид автоводителю.

Недостатки экспедиционного багажника

:

  • ограничение веса багажа;
  • расход топлива увеличивается;
  • трудность в укладке тяжелого груза;
  • при неправильной фиксации есть опасение потери части груза;
  • сниженная аэродинамика;
  • плохая устойчивость машины при боковом ветре.

Перевозка крупногабаритного груза

Для багажа предметов, подойдет форма корзины с бортиками. Для перевозки длинномерных вещей – плоская открытая платформа.

Чтобы изготовить самодельный , следует тщательным образом провести замеры линейных размеров крыши. Нельзя, чтобы багажник выходил за границы крыши в области фронтального стекла или создавал бы помеху для дверей. В идеале, лучше следовать размерам заводских багажников, рассчитанных для данных моделей. Размеры можно найти на сайтах производителей, или на крышах автомобилей знакомых и друзей. Дальше необходимо определить вид багажника. Для багажа предметов, подойдет форма корзины с бортиками. Для перевозки длинномерных вещей – плоская открытая платформа. Определение количества креплений для багажника на крышу автомобиля своими руками:

  • четыре точки опоры подойдут для хэтчбеков и седанов;
  • если длина крыши свыше 2,5 метров, то лучше сделать шесть креплений.

Самодельный багажник с бортиками

Теперь необходимо изготовить чертежи экспедиционного багажника с указанием размеров. Так же можно работать по эскизу заводской модели. Из всех материалов для изготовления багажной конструкции — лучше всего подойдет профиль из алюминиевого сплава. Он легко режется, гнется, не подвергается коррозии и имеет небольшой вес. Сооружение же из стали будет тяжелым, что в свою очередь будет уменьшать вес перевозимого груза. Потребуется каркас из профильной трубы сечением 20х30 мм и толщиной стенок 2 мм. Не желательно использовать круглые трубы, так как при транспортировке груз с них соскальзывает. Так же понадобятся инструменты и компоненты:

Из всех материалов для изготовления багажной конструкции — лучше всего подойдет профиль из алюминиевого сплава.

  • сварочный аппарат;
  • электроды;
  • линейка;
  • рулетка строительная;
  • угловая шлифовальная машинка;
  • диски по металлу;
  • дрель;
  • сверла;
  • насадка для зачистки сварных швов;
  • комплект монтажных компонентов;
  • хомуты для креплений глушителей;
  • монтажная пена;
  • краска по металлу (желательно под цвет машины).

Чертеж самодельного багажника

После того, как чертеж готов, а инструменты и комплектующие приобретены в полном объеме, можно приступить к изготовлению поперечины для багажника на крышу:

  1. Определить длину поперечен. Они должны быть одинаковые по своим размерам.
  2. Нарезать профилированную трубу на несколько частей чтобы получились продольные и поперечные направляющие.
  3. Сварить части багажника, зачистить сварочные швы.
  4. Заделать их монтажной пеной изнутри и снаружи. Обычно хватает одного баллона.
  5. После полного высыхания и затвердевания пены, стачить ее шлифовальной машинкой. Изначально надо сделать поперечины в форме параллелепипеда. Затем, по желанию, им можно придать закругленный вид. Главное, чтобы они смотрелись по отношению к машине, как «родные».
  6. Затем, для прочности, покрыть пену стеклотканью в 2-3 слоя. Желательно, брать ткань прочностью не менее 300 г/м2.
  7. Для привлекательности, поперечины можно покрасить в любой цвет (обычно берут черный, или в цвет машины).
