Схема подключения карбюратора солекс 21083

К151Д

Для «Газели» с 406-ым двигателем был предусмотрен свой карбюратор, и он несколько отличался от «Волговского», который шел с 402-ым мотором. Маркировка у карбюраторов тоже была разная, у «Волги» – модель К151С, у «Газели» – К151Д. Внешне устройства совершенно одинаковые, разница лишь в начинке. В модели К151Д носики насоса-ускорителя впрыскивают топливо сразу в обе камеры карбюратора, на К151С – только в первую камеру. Еще у карбюраторов разные сечения жиклеров.

У карбюраторных ЗМЗ 406 на «Газели» отмечается одна проблема – довольно большой расход топлива Газели, особенно, когда автомобиль груженый, и едет на скорости выше 60 км/час. Проблема присутствует до сих пор, и каждый хозяин коммерческого автомобиля пытается решить ее по-своему.

К-151 Д

Для автомобилей «Газель» с двигателем ЗМЗ-406 производитель предусмотрел отдельный карбюратор. Он отличается от элемента для «Волги» с 402 двигателем. Карбюраторы имели и разную маркировку. Для «Волги» маркировка была К-151 С, а для «Газелей» — К-151 Д. Внешне же обе модели карбюраторов никаких отличий не имели. Незначительная разница есть в устройстве, номинале жиклеров и других технических нюансах.

В карбюраторе «Газели» носики ускорительного насоса подают топливо в две камеры, тогда как для «Волги» ускорительный насос работает только в первой камере.

В чем недостатки данного механизма? Проблема у данного карбюратора с 406-м двигателем – это огромный расход топлива. Особенно это заметно, когда машина загружена (что актуально для «Газелей») и двигается на скорости более 60 километров в час. Проблема эта есть, и она широко распространена. Владельцы коммерческих авто пытаются решать ее любыми возможными способами.

Среди владельцев считается, что данная модель очень капризная. Агрегат устраивает не всех, нередко многие от этого прибора отказываются в пользу других моделей.

Солекс 21073

Одно время было модным устанавливать на «Газель» ДААЗовский карбюратор «Солекс 21073». Карбюратор продавали в автомагазинах даже с переходником в комплекте под ГАЗовский воздушный фильтр, первоначально он предназначался для установки на «Волгу» с мотором ЗМЗ 402. Но мода эта, однако, достаточно быстро прошла. Призванный экономить топливо, «Солекс» быстро засорялся.

Вместо экономии «жрал» топлива еще больше, чем К151Д, при этом машина нормально ехать не хотела. Типичной проблемой в модели «карба» 21073 было засорение жиклера холостого хода на электромагнитном клапане, и при его загрязнении мотор вообще отказывался работать на холостых оборотах – постоянно глох и не развивал мощности.

Неисправности карбюратора

Что делать, если карбюраторная «Газель» стала заметно больше нормы расходовать топливо?

Так выглядит карбюратор солекс 21073 для Газели

Неисправности происходили следующие:

• Засорение жиклеров. Причем (следует обратить внимание), засорялись в первую очередь не топливные жиклеры главной дозирующей системы, как все обычно предполагали, а каналы холостого хода под регулировочными винтами. Интересно – засоряется ХХ, а не работает двигатель нормально на средних оборотах, и при этом идет большой расход топлива;
• Рвется мембрана ускорительного насоса, или забивается носик ускорителя. Насос-ускоритель перестает работать. Как результат, при резком газе возникает провал;

Мембрана ускорительного насоса для карбюратора Солекс

Проблемы с «карбом» возникают еще всякие, но вышеперечисленные «болячки» встречаются чаще. Кстати, любая из неисправностей карбюратора неизменно ведет к увеличению расхода топлива, вот почему для автовладельцев «Газелей» это устройство и доставляет немало головной боли.

Схема снижения расхода на карбюраторе к-151

Расположение и обозначение жиклеров карбюратора к-151

В первую очередь нужно закупорить шланг, который идет от крышки клапанов в нижней части карбюратора после этих действий холостой ход станет стабильным.

Порядок действий по снижению расхода топлива на карбюраторе к 151:

1. Требуется подогнать воздушные и топливные жиклёры.
2. Провести настройку зажигания на грань детонации.
3. Правильно отрегулировать холостой ход.

Большим винтом крутим примерно положенное количество оборотов.

После большим винтом понижаете обороты — не многим больше положенных ± 100. И выравниваете до нужного количества маленьким винтом.

Вот так выполняется снятие, установка и настройка карбюратора К 151 на УАЗе. Как видите, в этой процедуре нет ничего сложного и справиться с ней сможет любой начинающий водитель. Желаем удачи на дорогах!

Регулировка

Напрямую расход топлива зависит от регулировки даже в том случае, если карбюратор абсолютно исправен.

Внешняя регулировка в устройстве предусмотрена только одна – это холостой ход. Как ее выполнить правильно:

• Запускаем мотор и прогреваем до горячего состояния, регулировку в дальнейшем выполняем на холостом ходу;
• Откручиваем винт количества (большой винт с пружиной) и винт качества до момента, когда двигатель наберет максимальные обороты;
• Равномерно закручивая оба винта, находим положение, когда двигатель начинает работать с минимальными перебоями;
• Винтом количества устанавливаем чуть повышенные обороты, в этот момент винтом качества добиваемся устойчивой работы мотора, но при этом нужно стараться, чтобы винт качества был откручен по минимуму (насколько это возможно);



• Отрегулировав качество, винт количества заворачиваем до получения оптимальных оборотов холостого хода (700-750 об/мин).

Если в карбюраторе или двигателе есть неисправности, влияющие на стабильность холостых оборотов, регулировать холостой ход нет смысла – необходимо сначала устранить неполадки.

Причин нестабильной работы ДВС много – начиная от элементарно неработающей свечи зажигания или пробивающего высоковольтного провода, заканчивая прогоревшим выпускным клапаном или поршнем.

Если снять крышку корпуса карбюратора, можно отрегулировать уровень бензина в поплавковой камере. Регулировка производится с помощью подгибания язычка на поплавке.

Регулировка карбюратора Солекс 21083

В карбюраторе Солекс предусмотрено несколько видов регулировок, и регулировать можно:

• уровень бензина в поплавковой камере;
• количество минимальных холостых оборотов;
• качественный состав топливной смеси (ТС) с помощью винта качества холостого хода (ХХ).

Регулируется качество ТС очень просто, и любой автовладелец может выполнить регулировку своими руками. Для этого нужно хорошо прогреть движок и винтом количества выставить обороты в пределах 800-900 об/мин. Затем:

• закручиваем винт качества до тех пор, пока ДВС не начнет работать с некоторыми перебоями и снижать кол-во оборотов;
• отворачиваем винт так, чтобы мотор опять заработал ровно, обычно достаточно сделать один оборот. Если винт отпустить слишком много, расход топлива увеличится.



В иных случаях приходится винт количества ослаблять больше, так как в работе двигателя появляются провалы.

Одна из самых частых проблем холостого хода – невозможность регулировки карбюратора Солекс 21083 с помощью винта качества – при его закручивании и откручивании обороты ДВС не меняются. Причин такой неисправности несколько:

• засорился жиклер в электромагнитном клапане;
• засорился канал ХХ, который находится под «качественным» винтом;
• неисправен сам электромагнитный клапан (ЭК).

Работоспособность самого ЭК проверить достаточно просто, делаем это следующим образом:

• на неработающем двигателе снимаем провод с клапана;
• выкручиваем ЭК;
• снимаем с него топливный жиклер, он сдергивается руками;
• включаем зажигание;
• соединяем провод с ЭК – в момент контакта должен раздаться сухой четкий щелчок, и шток клапана утапливается. Если щелчка нет, а шток не двигается, такой ЭК необходимо заменить.

Также необходимо сразу продуть и жиклер – в некоторых случаях в него попадает настолько мелкая соринка, что ее практически не видно. Есть еще проблема Солекса – канал холостого хода под винтом качества засоряется так, что его невозможно продуть.

Расход топлива – по заводским нормам и реальный

По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:

• Загруженность авто;
• Погодные условия;
• Дорожная обстановка;
• Техническое состояние автомобиля.

В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

Состояние топливной системы автомобиля напрямую влияет на расход горючего и другие технические характеристики двигателя. Карбюратор поныне используется как один из важнейших элементов, и требует соответствующего внимания и заботы.

Регулировка ХХ

Основная из всех доступных регулировок – это настройка холостого хода. Выполнять ее стоит обязательно на прогретом моторе. При этом система зажигания и все прочие системы силового агрегата должны быть полностью исправны.

Нужно запустить и прогреть мотор. Далее отворачивают винт с пружиной – это винт количества смеси. Отворачивают и винт качества. Обороты должны повыситься. Затем оба винта заворачивают по очереди до тех пор, пока двигатель начнет работать нестабильно.

Что далее? Винтом количества добавляют обороты, затем винтом качества снова выравнивают работу мотора. Но последний нужно стараться выкручивать минимально, хоть и считается, что он влияет на расход топлива только на холостом ходу. Далее с помощью винта количества снижают обороты двигателя до нормальных по тахометру. После настройки машину лучше проверить в работе на нагрузках. Если необходимо, регулировку холостого хода проводят еще раз.

По теме: AMD Jaguar x86-64. Характеристики процессора

Устройство

Как и для всех карбюраторов, в задачи этого узла входит приготовление ТВС (смесь воздуха и горючего). Смешивание обязано производиться по чёткой и программированной схеме, иначе автомобильный двигатель будет получать несбалансированное питание. Устройство должно распознавать несходность нагрузок силового агрегата на холостых, средних и оптимальных оборотах.

Составные элементы карбюратора:

1. Корпус с поплавковой камерой.
2. Заслонки, управляемые приводом, интегрированным с педалью газа автомобиля.
3. Крышка, в которой конструкцией предусмотрен запорный механизм и заслонка для воздуха.
4. Система ХХ (холостой ход), рассчитанная для стабильного функционирования мотора в этом режиме. Она, в свою очередь, включает в конструкцию обратный канал, винты для настроек с уплотнительными кольцами, жиклёры и т. д.
5. Основная дозирующая система (ОДС) необходима для непосредственного смешивания ТВС. Состоит из каналов различного назначения.
6. Эконостат предназначен обогащать ТВС, когда двигатель работает на пределе. По сути, это система дополнительных каналов, подающих при открытии заслонок добавочные порции бензина.
7. Ускорительный насос, позволяющий машине ускоряться без каких-либо рывков и провалов. Группа дополнительных трактов в корпусе с шариковым клапаном, мембраной и топливным распылителем.
8. Переходная система используется для плавного повышения оборотов. Относится к вторичной камере, состоит из отдельных жиклёров.

Модификации К-151

Следует знать, что модель К-151 имеет несколько разновидностей. К примеру, на машинах ГАЗ-31 или ГАЗ-32 используется версия К-151 С. Добавочная буква имеет большое значение для карбюраторщиков, занятых подбором жиклёров. Сечение последних может быть разным, в зависимости от конкретного варианта.

1. К-151 — базовая модификация, используемая на автомобилях ЗМЗ 4021, ГАЗ-24, ГАЗ-31.
2. К-151 Д — модель с добавочными распылителями на ускорительном насосе и возможностью вывода струи прямо в камеры. На таких модификациях нет микровыключателя. Один из автомобилей, на которых он устанавливается — ГАЗ-33.

Модель К-151 Д включает дополнительные распылители ускорительного насоса

Таблица: разновидности модификаций карбюраторов К-151

Используемые источники:

• https://vsekarby.ru/avtomobili/legkovye/karbyurator-k-151-regulirovka-remont.html
• https://swapmotor.ru/ustrojstvo-dvigatelya/karbyurator-k151.html

Основные неисправности

В процессе эксплуатации карбюраторов этой серии неполадки можно выявлять по характерным признакам, проявляющимся в виде тех или иных нарушений в работе ДВС.

Не держит холостые обороты

Причина распространённой неисправности, возникающей при переобогащении или обеднении ТВС, заключается в нарушении регулировок системы ХХ или засорении жиклёров. Не исключена также кривая установка поплавка в камере.

Если карбюратор оснащён электроклапаном, то можно сделать так. Слегка ослабить регулятор и посмотреть, приходят ли обороты в норму. При отсутствии засорения жиклёров так и произойдёт. В чём же причина? Оказывается, всё до банального просто. Часто регулировочный винт ХХ в процессе работы автомобиля ослабляется и выпадает из отверстия. Это и есть причина неисправности. Для её устранения достаточно закрутить его на место.

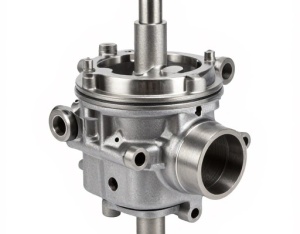

Регулировочный винт К-151 может выпадать из-за расширения отверстия

Болт этот, если он потерялся, можно купить вместе с ремкомплектом для подходящей модификации К-151. Отверстие рекомендуется подмазать герметиком, так как, скорее всего, оно разболталось и винт плохо его держит. Некоторые советуют вместо клея использовать кусок бумаги, им нужно обмотать кончик регулятора, а затем уже ввинтить. Естественно, основательно этот болт закручивается после соответствующих настроек в режиме холостого хода.

Заливает карбюратор

Перелив для всех моделей топливосмешивающих устройств — довольно распространённое явление. Возникает оно из-за чрезмерного обогащения ТВС, поступающей в двигатель. Это заметно даже невооружённым глазом, достаточно обратить внимание на подтёки из распылителей. Одновременно запах бензина будет царить не только в подкапотном пространстве, но и частично проникать внутрь салона. При этом из глушителя валит чёрный дым.

Если карбюратор заливает сильно, то моторная установка может вообще не запускаться. Особенно часто сложности с заводом наблюдаются на прогретом ДВС. Даже после очередной удачной попытки, силовой агрегат с переливающим карбюратором не будет стабильно работать. Провалы и рывки при нажатии педали газа — тому явное подтверждение.

Причина такой неисправности, как несложно догадаться, скрыта в поплавковой камере. Здесь возможно несколько сценариев:

1. Повредился или «завис» игольчатый механизм. Если последнее, то достаточно постучать аккуратно молотком по крышке устройства, чтобы клапан вышел из открытого состояния. Не исключено, что элемент неплотно завёрнут, или рассохлось уплотнительное кольцо. Наконец, работоспособность иглы тестируется подаваемым на неё разряжением (открытие/закрытие).
2. Не держит поплавок. Если в нём дырка, то он начнёт тонуть в жидкости, вытягивая за собой игольчатый клапан. Бензин постоянно будет закачиваться внутрь камеры, так как доступ не закрывается, в итоге, всё закончится переливом топлива. Определить «пробитый» поплавок несложно. Надо снять его и потрясти над ухом. Если слышен звук жидкости внутри, значит, элемент нужно заменить или запаять на первое время.
3. Поплавок заедает, касается стенок камеры. Это говорит о нарушении его положения в пространстве. Надо просто снять верхнюю часть карбюратора, и, держа его вертикально, проверить, как он ходит.

Поплавок карбюратора может заедать

Помимо всего прочего, игольчатый клапан иногда залипает, что происходит по причине наличия масла в бензине. Примеси могут оседать внутри топливного бака, а затем оттуда, образовавшись уже в липкий раствор, проникать в карбюратор и портить иглу. Решение обычное: замена в ремкомплекте, можно заодно с жиклёрами и прочими элементами. Есть и другой вариант: обработать иглу алмазной пастой.

Замерзание карбюратора

При сильной влажности воздуха, в осенне-зимний период на дозирующих элементах К-151 может образовываться лёд. Часто такое случается при передвижении по трассам на больших скоростях, поскольку заслонка постоянно открыта, а воздух холодный.

Очевидно, что замерзание элемента ни к чему хорошему не приводит. Лёд закупоривает воздушные каналы переходной системы, смесь мгновенно переобогащается, и свечи обрастают нагаром. Соответственно, повышается расход горючего, двигатель функционирует с перебоями, троит и даже может заглохнуть.

Как правило, если такое происходит, то во время езды по трассе водитель чувствует, как меняется работа ДВС. Надо остановить машину, скинуть крышку фильтра и тщательно осмотреть поверхность диффузоров. Тогда следует подождать несколько минут, как раз за это время лёд растает, и силовая установка заработает по-прежнему.

Неисправности карбюратора могут выражаться и в следующем:

1. Засоряется сеточка, пропускающая горючее. Решение — промыть фильтр, а если он сильно деформирован, то заменить его.
2. Заслонка воздуха закрывается не до конца. Причиной этого становятся неправильные регулировки привода. Надо заново всё настроить.
3. Не работает электроклапан холостого хода. Случается по двум причинам: обрыв в цепи или неисправность. В первом случае надо устранить обрыв, во втором — заменить деталь.
4. Подсасывает воздух через корпус карбюратора. Хорошо подтянуть фиксаторы и обновить старые прокладки.

Основные неисправности карбюратора К151

В процессе эксплуатации данных устройств дозирования возможны неполадки, которые выявляются по признакам нарушения работы двигателя.

Не держит холостые обороты

Данная неисправность возникает часто из-за обеднения топливной смеси. Виною этому становится сбой настроек нейтрального хода карбюратора или банальное засорение каналов. Ещё один из вариантов, что криво установлен поплавок в камере.

Карбюраторы, оснащённые электроклапаном, регулируются так:

• ослабить слегка винт регулировки ХХ;
• проверить обороты;
• если они изменились, затягивать винт до тех пор, пока обороты не нормализуются.

В некоторых случаях этот болт даже выпадает из своего места. Купить его можно в ремкомплекте или по отдельности. Перед установкой отверстие рекомендуется смазать герметиком или просто обмотать кончик винта бумагой.

Заливает (переливает)

Не редкость и перелив, возникающий из-за переобогащения бензиновой смеси. Определить данную неисправность легко, достаточно обратить внимание на сильный запах горючего и подтёки топлива из распылителей. Также из выхлопной трубы может валить чёрный дым.

Как правило, перелив не даёт мотору возможности нормально запускаться. Особенно актуально это на прогретых двигателях, которые даже после успешной попытки завода работают нестабильно. При задействовании акселератора начинаются провалы и рывки.

Для исправления ситуации достаточно настроить поплавковую камеру. Здесь есть несколько вариантов, как поступить:

1. Повреждение игольчатого клапана. Надо проверить работоспособность иглы — на неё подаётся разрежение и тестируется открывание/запирание. Подробнее про ремонт клапана читайте ниже;
2. Зависание клапана. В этом случае надо постучать молотком несильно по крышке карбюратора. Это повлияет на клапан. Не исключено, что рассох уплотнитель или элемент завёрнут недостаточно плотно;
3. Залипание клапана. Происходит такое из-за попадания в топливо масла. Примеси могут оседать в топливном резервуаре, а оттуда в виде липкого раствора проникать в устройство дозирования. Решается неисправность заменой всего ремкомплекта, можно вместе с жиклёрами. Менее затратный вариант — обработать иглу специальной пастой;
4. Разрушение поплавка. Испорченный элемент начнёт просто тонуть в бензине, таща за собою клапан. По этой причине жидкость будет постоянно закачиваться внутрь камеры, что и станет причиной перелива. Дырявый поплавок можно определить по звуку жидкости в нём — достаточно снять его и потрясти над ухом. В крайнем случае, деталь разрешено запаять;
5. Заедание поплавка, касание стенок корпуса. Это уже говорит о неправильной настройке положения. Также рекомендуется проверить ход поплавка при вертикальном поставленной верхней части карбюратора — естественно, перед тестом верх нужно демонтировать.

Замерзание системы

Осенью, а особенно зимой К-151 может замерзать. Такое случается при передвижении по дорогам на высокой скорости. Причина — заслонка воздуха остаётся постоянно открытой. Данная ситуация грозит большой проблемой. Лёд закроет воздушные отверстия дозирующего устройства. Смесь начнёт переобогащаться, а свечи зажигания — обрастать нагаром.

Что делать? Во время езды по трассе определить на слух, что характер работы ДВС изменился, остановиться. Снять верх воздушного фильтра, внимательно осмотреть диффузоры. При наличии в этом месте твёрдых капель, немного подождать — лёд растает, можно продолжать путь.

Другие причины замерзания карбюратора:

• испорчен электроклапан ХХ;
• засорена или повреждена сеточка-фильтр;
• воздушная заслонка закрывается не до конца;
• подсасывает воздух через соединения устройства.

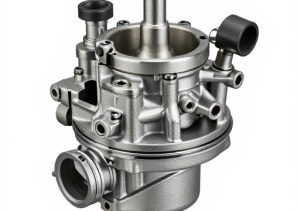

Модернизация и ремонт карбюраторов К-151

В принципе, он считается хорошим карбюратором. Однако сегодня нет такого механизма в автомобильной теме, который бы не нуждался в доработках и улучшениях.

Модернизации подвергается клапан отсечки топлива поплавковой камеры. В большинстве случаях из него фонтанирует горючее, из-за этого намокает прокладка. Иногда бензин может вытекать на поверхность корпуса.

Доработать этот момент несложно:

1. Карбюратор разбирается.
2. Прокладка снимается.
3. Выворачивается этот регулировочный винт.
4. Вынимается поплавок.
5. Снимается клапан.

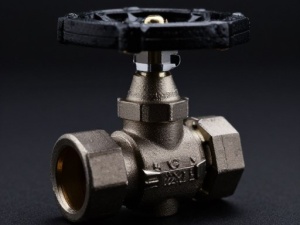

Клапан отсекателя топлива нуждается в доработке

Как разобрать К-151

Следует учитывать, что разновидностей карбюратора К-151 довольно много. Однако принципы разборки и сборки для всех практически одинаковы. Прежде чем начинать демонтаж, надо мысленно представить карбюратор состоящим из трёх основных частей: крышки, корпуса дросселей (средней части) и низа. С ними и надо работать:

Снимается верхняя крышка К-151. Она легко демонтируется, достаточно будет вывернуть несколько болтов.

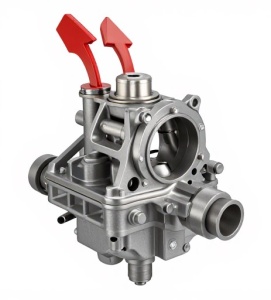

Верхняя крышка К-151 легко демонтируется

Диффузор на К-151 тоже съёмный

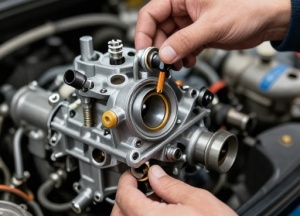

Винт сбоку держит ось с поплавком

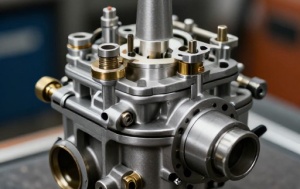

Схема разборки жиклёров поможет всё правильно снять и собрать

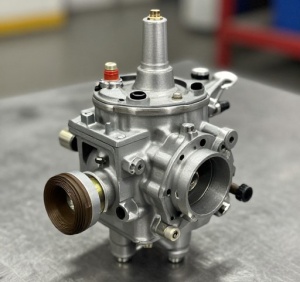

Болты ускорительного насоса выкручиваются плоской отвёрткой

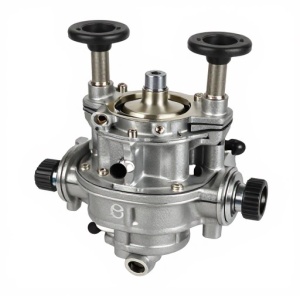

Корпус дроссельных заслонок вытаскивается путём выкручивания двух винтов

Корпус дроссельных заслонок отделяется от нижней части К-151. Под корпусом находятся две прокладки, они тоже снимаются. Главные составные узлы карбюратора могут разбираться основательно, хотя это и не столь необходимо делать, если надо просто прочистить жиклёры, отверстия и каналы. Разборка карбюратора предписывается в обязательном порядке, если засорены жиклёры, надо продуть или промыть внутренние детали К-151.

Регулировка карбюратора К-151 своими руками

Когда бывалые автомобилисты бросают невзначай фразу «вот раньше техника было исключительно надёжной», они в определённом смысле правы. Действительно, стоит ли сравнивать по уровню сложности современный автомобиль и его аналог 50-60-летней давности? А если изделие простое, то по определению и более надёжное. Владельцы машин последних поколений наверняка с этим согласятся: если крупные поломки на начальной стадии эксплуатации встречаются очень редко, то с мелкими неисправностями нужно только успевать справляться.

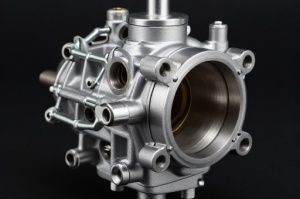

Карбюратор К-151Е

В этом аспекте продукцию Ленинградского карбюраторного завода можно считать легендарной, а её флагманом по праву признаётся карбюратор К-151, более известный под псевдонимом Пекар. О его надёжности ходят легенды, неслучайно именно он используется на автомобилях с силовыми агрегатами ЗМЗ и УЗАМ, в частности, на знаменитом отечественном внедорожнике УАЗ. Но, как известно, наибольший КПД этот аппарат демонстрирует при правильных настройках. Сегодня мы расскажем, как этого добиться.

Сборка узла

Сборка проводится аналогично, только действия осуществляются строго по обратной схеме демонтажа. Обязательна замена прокладок, если состояние их вызывает вопросы. Всё тщательно почистить, используя специальную жидкость для карбюраторов или тряпку, смоченную в бензине.

Начинать сборку рекомендуется с жиклёров, которые надо просто поставить на свои места. Важно определиться с первичной и вторичной камерами, чтобы не перепутать каналы. Некоторые трубки бывают короткими, другие длинными, это надо учитывать.

Вот несколько важных советов по сборке:

Первичную камеру можно сразу определить по направлению к ней топливного носика.

Топливный носик всегда направлен на первичную камеру

Эмульсионный жиклёр с 5 рядами отверстий ставится в первую камеру

Мембрана должна быть с железным наконечником

Пружина насоса должна быть поставлена под крышкой

Теперь важные рекомендации по установке шлангов:

Штуцеры К-151 для подключения шлангов

1. На нижний штуцер карбюратора, что под номером 6, надевается шланг от электроклапана холостого хода.
2. С клапана на экономайзер холостого хода надевается шланг в штуцер 3. Иначе он называется трубкой забора разряжения.
3. В выход 7 монтируется шланг от трамблёра или вакуумного регулятора.
4. К 5 — малый шланг вентиляции картера.

Карбюратор К-151 считается надёжным устройством. Однако время от времени он нуждается в регулировке, разборке и очистке.

Карбюратор К-151 предназначен для оборудования четырехцилиндровых силовых агрегатов ЗМЗ объёма 2.45 л, которыми в своем время оснащали автомобили семейства «ГАЗ» и «УАЗ». Налажен выпуск трех модификаций устройства питания двигателя: К-151, К-151В и К-151Н. Модификация К-151Н в большей мере ориентирована на движки УАЗМ.

Как все узлы и агрегаты в системе автомобиля, карбюратор необходимо регулярно обслуживать и ремонтировать при первых симптомах неисправности. В этой статье рассмотрим особенности устройства, регулировки, ремонта и подключения карбюратора К-151.

Регулировка ПУ карбюратора К-151

Пусковое устройство – это узел, который является источником сигнала, информирующего о пуске силового агрегата. Если элементы пусковой системы неисправны, или работают неправильно – завести автомобиль вы не сможете. Но и при исправном пусковом механизме возможны проблемы, затрудняющие пуск. Для их и исправления и проводится настройка карбюратора К-151, причём такая работа может быть проведена как на демонтированном, так и на рабочем и установленном на двигателе устройстве.

Регулировка на демонтированном Пекаре осуществляется в следующем порядке:

• немного приоткрываем ДЗ и ищем рычаг управления ПУ;
• проворачиваем его в крайнее положение и фиксируем чем-нибудь подходящим (верёвкой, проволокой);
• отпускаем ДЗ в исходное положение. При этом величина зазора между стенкой камеры и кромкой заслонки должна лежать в пределах 1.5±0.3 мм;
• откручиваем контргайку, блокирующую вращение винта-упора, находящегося на рычаге ДЗ;
• сам винт проворачиваем поэтапно, каждый раз на полоборота. При этом мы должны добиться того, чтобы при закручивании контргайки винт оказался расположенным перпендикулярно кулачку, в противном случае ПУ работать не будет;
• проверяем долину тяги, с помощью которой кулачок ПУ соединён с рычагами воздушной заслонки. При повёрнутом в крайнее положение рычаге ПУ и полностью закрытой ВЗ необходимо добиться величины зазора между рычагами в пределах 0.2-0.8 миллиметров. Если это не так, регулировка осуществляется отпусканием или затягиванием головки тяги, что позволяет укоротить или удлинить саму тягу.

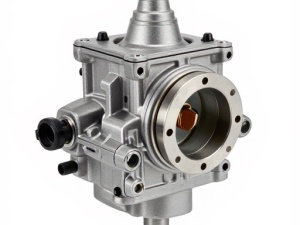

Регулировка заслонок К-151

Отрегулировать ПУ карбюратора К-151 можно и не снимая его, при этом на качестве настройки это не скажется.

• демонтируем воздухофильтр автомобиля (разумеется, без снятия короба);
• запускаем мотор на ХХ;
• посредством нажатия на педаль акселератора открываем ДЗ и вытаскиваем манетку – механизм, ответственный за управление работой воздушной заслонки;
• посредством отвёртки с плоским наконечником приоткрываем ВЗ, при этом необходимо определить частоту вращения вала силового агрегата (ориентир — 2600±100 оборотов/минуту). Если скорость намного выше, проделываем схожую операцию с той, которая производилась на снятом карбюраторе: откручиваем контргайку блокировки вращения регулировочного винта рычага, приводящего в движение ДЗ;
• после откручивания контргайки заворачиваем коленвал, если он вращается медленнее, чем нужно, вы вворачиваем КВ;
• затягиваем контргайку.

После выполнения настройки пускового механизма необходимо произвести обкатку карбюратора.

Важно! Перед проведением регулировочных работ следует определить и записать расход горючего при работе на разных режимах, чтобы иметь возможность сравнивать с показателями, достигнутыми после регулировки.

Конструкция устройства

Для способности двигателя работать на любых оборотах карбюратор занимается приготовлением топливно-воздушной смеси. Несмотря на то, что отдельные системы карбюратора К-151 выполнены по типовым схемам, все три модификации отличаются от других устройств компоновкой. Достоинством К-151 является запорная игла, расположенная в корпусе, значительно упрощающая регулировку уровня бензина. В целом весь узел можно условно разделить на три части с основой в виде поплавковой камеры.

Другими важными конструктивными элементами являются:

• Запорный механизм, расположенный в верхней крышке поплавковой камеры;
• Дозирующая система, состоящая из воздушных и топливных жиклеров;
• Регулировочные винты и клапан экономайзера системы ХХ;
• Устраняет провалы во время ускорения транспортного средства специальный насос-ускоритель с распылителем топлива;
• На больших оборотах ТВС обогащает эконостат;
• Переходная система необходима для постепенного увеличения числа оборотов в момент открытия ДЗ вторичной камеры.

К-151 получил две камеры, что гарантирует беспрерывное движение топлива в случае возникновения какой-либо поломки. Уровень топлива регулируется автоматически благодаря возможности перекрытия отверстия клапана запорной иглой. Принцип действия таков: если бензина в камере не хватает – поплавок опускается и освобождает иглу. С заполнением камеры происходит поднятие поплавка с последующим перекрытием иглой сечения клапана. В нижнем отсеке находится первичная и вторичная дроссельная заслонка с приводом управления. В ходе работы они открываются поочередно, топливо проходит через сетчатый фильтр, вмонтированный в штуцер, благодаря чему бензин поступает в систему без примесей и включений.

Устройство К-151

Рассмотрим конструкцию данного механизма. Устройство карбюратора «Газель» 406 сравнительно простое. Агрегат состоит из нескольких элементов. Нужно сказать, что карбюратор имеет две камеры.

Данный прибор состоит из нескольких частей. Это основной корпус или средняя часть, в котором устроена поплавковая камера. Далее имеется корпус, где установлены дроссельные заслонки. Также в устройстве агрегата можно выделить верхнюю крышку, в ней установлен запорный механизм, который позволяет регулировать количество топлива в поплавковой камере. Также в крышке имеется воздушная заслонка, с ее помощью можно запустить холодный двигатель.

Далее можно выделить важные системы карбюратора «Газель». Это главная дозирующая система и система холостого хода. ГДС или главная дозирующая система очень важна, она является основной в процессе приготовления топливной смеси для основных рабочих режимов двигателя. ГДС – это два топливных жиклера и два воздушных для первой и второй камеры.

По теме: Бульон из индейки: рецепт приготовления с фото

Система холостого хода необходима для обеспечения работы двигателя в режиме ХХ, когда главная дозирующая система не задействована и не работает. Данная система состоит из обводного канала, жиклеров – топливного и воздушного, винтов для регулировки – винт количества и качества топливной смеси. Также в устройстве можно выделить электромагнитный клапан.

Карбюратор К-151 Д оснащается ускорительным насосом. Он необходим, чтобы двигатель мог работать без каких-либо провалов при необходимости резкого ускорения или при начале движения. Ускорительный насос представляет собой дополнительные каналы в корпусе, шариковый клапан и распылители.

Есть в данном карбюраторе и эконостат. Данная система нужна, чтобы обогащать смесь при работе двигателя на максимальных нагрузках. Эконостат – это дополнительные специальные каналы, через которые за счет разрежения и открытые дроссельные заслонки подается порция бензина, что призван обогатить смесь.

Имеется и переходная система. Когда ГДС еще не вступила в работу, а дроссельная заслонка приоткрыта, с помощью переходной системы идет питание двигателя, и он может плавно увеличить обороты. Переходных систем две: для первой и второй камеры.

Обслуживание

Карбюраторы – надежные и неприхотливые устройства. К-151, как и другие узлы в автомобильной системе, нуждается в периодическом обслуживании. В основном проблемы возникают в случае неквалифицированного вмешательства в его конструкцию или по причине несоответствующего требованиям обслуживания. Пренебрегая провидением простейших процедур по уходу К-151, может произойти то, что карбюратор перестанет полноценно функционировать в силу засорения твердыми смолянистыми отложениями калиброванных отверстий. Для его корректной работы необходимо своевременно осуществлять регулировку основных систем.

Ремонт карбюратора К-151

Со временем с карбюратором могут произойти различные поломки, ведь все его элементы имеют свой ресурс. Чаще всего неисправный узел К-151 провоцирует повышенный расход топлива, снижает динамические показатели транспортного средства. Нередки случаи, когда из выхлопной трубы валит черный дым, а авто отказывается вовсе набирать скорость. Все эти проблемы с автомобилем в большинстве случаев вызваны сбоем функционирования топливной системы. На работу К-151 сильно влияют различные отложения, препятствующие нормальной работе жиклеров. Проверить их состояние и очистить жиклеры можно достаточно просто, но для этого необходимо разбирать сам карбюратор.

Разбираем механизм

Полностью разбирать узел целесообразно в тех случаях, когда добраться до какого-либо конструктивного элемента нет других возможностей. Для проверки состояния жиклеров и их очистки достаточно снять верхнюю крышку корпуса. Быстро и эффективно провести всю работу можно с помощью арсенала необходимого инструмента.

Порядок действия для полного разбора карбюратора К-151 следующий:

1. Снять его со шплинтов путем откручивания четырех гаек.
2. Очистить корпус от грязи и пыли.
3. Освободить семь винтов крышки.
4. Вынуть специальный шплинт и тягу.
5. Освободить два винта поплавковой камеры.
6. Демонтировать распылитель эконостата.
7. Провернуть посадочные места игольчатого клапана рожком на «12», на «22» отвернуть винт штуцеров фильтра.
8. Топливный фильтр изымается вместе с прокладками, после чего демонтируется и сама поплавковая камера.

Дальнейший разбор К-151 подразумевает под собой демонтаж воздушных и топливных жиклеров, блока холостого хода, ускорительного насоса и выворачивания винтов качества. Полностью разбирать карбюратор нужно в момент проведения его комплексной промывки. Большинство автомехаников предпочитают полностью заменять жиклеры новыми экземплярами. Для этих целей можно воспользоваться таблицей жиклеров. Но, стоит сказать, что выходят из строя они лишь в исключительных случаях. Зачастую хватает их промывки и продувки для восстановления прежних функциональных свойств.

Сборка и подключение шлангов

Во время сборки узла необходимо быть предельно внимательным. Важно запомнить порядок разбора механизма и во время сборки действовать в обратной последовательности. Следует установить все элементы на свои места и надежно закрепить. Изначально в пустой корпус вкручиваются винты качества и два винта для закрепления дроссельных заслонок.

В гнезда вкручиваются старые или новые жиклеры, подсоединяются топливный блок и холостого хода. После чего устанавливается и закрепляется поплавковая камера. Важно не забыть установить на место сам поплавок и иглу. Многие отечественные водители также сталкиваются с необходимостью подключения шлангов карбюратора К-151 в ЗМЗ-402.

На фото схема карбюратора К-151.

Подсоединение всех шлангов и трубок осуществляется следующим способом:

1. Самый объёмный патрубок подачи топлива подключается к поплавковой камере.
2. К нижнему отводу карбюратору подводится шланг возврата топлива.
3. Шланги меньшего диаметра подсоединяются к экономайзеру и к заслонкам дросселя.
4. Затем подводится шланг вакуумника.
5. Шланг принудительной вентиляции присоединяется к верхнему выводу карбюратора.

Подключение шлагов – достаточно простая и легкая работа. Но новичок легко может запутаться в их предназначении, поэтому на первом этапе рекомендовано во время разборки карбюратора маркером оставлять на их поверхности соответствующие обозначения. Проделав простые действия по очистке деталей карбюратора, можно существенно продлить не только срок эксплуатации К-151, но главного силового агрегата автомобиля.

Конструкция карбюратора К-151 двигателя ЗМЗ-402

На автомобили ГАЗ-3110, ГАЗ-3102 Волга, Газель 2705 с двигателями ЗМЗ-402 устанавливаются карбюраторы К-151.

На двигатели ЗМЗ-406 устанавливается карбюратор К-151Д, но его отличие от карбюратора К-151 незначительно. Конструктивно они выполнены одинаково, а отличие заключается в размерах некоторых калиброванных отверстий.

Карбюратор К-151 / К-151Д (рис.1) состоит из трех основных разъемных частей, соединенных через уплотняющие прокладки винтами. Верхняя часть — крышка карбюратора — включает воздушный патрубок, разделенный на два канала, с воздушной заслонкой в канале первичной секции.

Средняя часть карбюратора состоит из поплавковой и двух смесительных камер и является корпусом карбюратора.

Нижняя часть — корпус дроссельных заслонок — включает смесительные патрубки с дроссельными заслонками первичной и вторичной секций карбюратора. Прокладка между средней и нижней частями карбюратора является уплотнительной и теплоизоляционной.

Рис.1. Схема карбюратора К151 / К151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель

А — схема управления экономайзером принудительного холостого хода; 1 — топливный клапан; 2 — поплавок; 3 — пробка; 4 — воздушный жиклер переходной системы; 5 — эмульсионный жиклер переходной системы; 6 — винт крепления распылителя вторичной секции; 7 — распылитель вторичной секции; 8 — воздушный жиклер главной дозирующей системы вторичной секции; 9 — эмульсионная трубка главной дозирующей системы вторичной секции; 10 — малый диффузор вторичной секции; 11 — выпускной шариковый клапан ускорительною насоса; 12 — распылитель ускорительного насоса; 13 — воздушная заслонка; 14 — малый диффузор первичной секции; 15 — воздушный жиклер главной дозирующей системы первичной секции; 16- эмульсионная трубка главной дозирующей системы первичной секции; 17 — блок воздушного жиклера с эмульсионной трубкой системы холостого хода; 18 — эмульсионный жиклер системы холостого хода; 19 — воздушный жиклер системы холостого хода; 20 — винт заводской регулировки состава смеси; 21 — главный топливный жиклер первичной секции; 22 — заглушка; 23 — крышка карбюратора; 24 — регулировочный винт перепуска топлива системы ускорительного насоса; 25 — вытеснитель; 26 — корпус карбюратора; 27 — впускной шариковый клапан ускорительного насоса; 28 — крышка ускорительного насоса; 29- пружина; 30 — рычаг привода ускорительного насоса; 31 -диафрагма ускорительного насоса; 32 — электромагнитный клапан; 33 — электронный блок управления; 34 -микровыключатель; 35 — перепускной жиклер ускорительного насоса; 36 — трубка; 37- диафрагма экономайзера принудительного холостого хода; 38 — клапан экономайзера принудительного холостого хода; 39 — ограничительный колпачок; 40 — винт состава смеси; 41 — корпус экономайзера принудительного холостого хода; 42 — винт эксплуатационной регулировки холостого хода; 43 — трубка к вакуум-корректору; 44 — дроссельная заслонка первичной секции; 45 — кулачок привода рычага ускорительного насоса; 46 — ролик рычага ускорительного насоса; 47- корпус дроссельных заслонок; 48 — дроссельная заслонка вторичной секции; 49- трубка подвода разрежения к электромагнитному клапану; 50 — калиброванное отверстие; 51 — прокладка; 52 — главный топливный жиклер вторичной секции; 53 — трубка к клапану системы рециркуляции отработавших газов; 54 — трубка подвода картерных газов; 55 — топливоподводящая трубка; 56 — сливная трубка; 57 — топливный фильтр

Конструктивно карбюратор К-151 / К-151Д состоит из двух функциональных секций (смесительных камер) — первичной и вторичной. Каждая из секций карбюратора ЗМЗ-402 (ГАЗ-402) имеет собственную главную дозирующую систему.

Система холостого хода — с количественной регулировкой постоянного состава смеси (автономная система холостого хода). Во вторичной секции карбюратора К151 / К151Д имеется переходная система с питанием топливом непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной заслонки вторичной секции.

Ускорительный насос диафрагменного типа. Для обогащения горючей смеси при полной нагрузке во вторичной секции предусмотрен эконостат.

Рис.2. Схема полуавтоматического устройства пуска и прогрева К-151 / К-151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель

1,5, 6, 16 -рычаги; 2 — пусковая пружина; 3 — промежуточный рычаг; 4 — тяга пневмокорректора; 7 — тяга; 8 — секторный рычаг; 9 — воздушная заслонка; 10 — крышка карбюратора; 11 — уплотнительный элемент; 12- регулировочная муфта; 13- корпус поплавковой камеры; 14 — рычаг привода воздушной заслонки; 15 — упорный винт дроссельной заслонки первичной секции карбюратора; 17 — дроссельная заслонка первичной секции карбюратора; 18 — корпус смесительных камер; 19- винт с роликом; 20 — упор; 21 — штифт; 22 — профильный рычаг; 23 — пружина пневмокорректора; 21 — крышка пневмокорректора; 25 -диафрагма; 26 — жиклер пневмокорректора

Система пуска холодного двигателя ЗМЗ-406 / 402 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель (рис.2) — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится водителем при помощи ручного привода.

В момент пуска двигателя пневмокорректор, используя разрежение, возникающее под карбюратором, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.

При вытягивании ручки тяги воздушной заслонки необходимо нажать на педаль привода дроссельных заслонок.

Система отключения подачи топлива двс ЗМЗ-402 / 406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель.

Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Система отключения подачи топлива двс ЗМЗ-406 / 402 состоит из блока управления 33 (см. рис.1), микровыключателя 34, электромагнитного клапана 32 экономайзера принудительного холостого хода.

Микровыключатель экономайзер принудительного холостого хода размещаются на карбюраторе, электромагнитный клапан — блок управления — на щитке передка кабины.

Блок управления представляет собой устройство, которое в зависимости от частоты электрических импульсов, поступающих с катушки зажигания, управляет электромагнитным клапаном 32. При отпущенной педали дроссельных заслонок контакты микровыключателя 34 должны быть разомкнуты.

Система отключения подачи топлива двс ЗМЗ-402 (ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель работает следующим образом:

При отпущенной педали дроссельных заслонок и частоте вращения коленчатого вала двигателя более 1400 мин-1 блок управления не подает напряжения на электромагнитный клапан, в результате чего через каналы электромагнитного клапана атмосферный воздух поступает в экономайзер принудительного холостого хода, клапан которого перекрывает канал холостого хода.

Все системы карбюратора соединены с поплавковой камерой, уровень топлива в которой поддерживается поплавком 2 и топливным клапаном 1 (см. рис.1).

Топливопроводы между топливным насосом, фильтром тонкой очистки и карбюратором К151 выполнены из резиновых шлангов и латунных трубок наружного диаметра 8 мм.

Разборку карбюратора К-151 / К-151Д рекомендуется выполнять в следующей последовательности:

— отвернуть винт крепления тяги воздушной заслонки к рычагу привода;

— отвернуть семь винтов крепления крышки поплавковой камеры, снять крышку и прокладку под ней, стараясь не повредить прокладку;

— отвернуть два винта и снять воздушную заслонку, если зазоры между воздушной заслонкой и воздушным патрубком превышают нормальные;

— отвернуть винт и снять распылитель ускорительного насоса;

— отвернуть винт и снять распылитель эконостата;

— отвернуть пробку и вынуть ось поплавка, снять поплавок, вынуть иглу топливного клапана. Вывернуть корпус топливного клапана вместе с прокладкой;

— отвернуть пробку фильтра и снять сетчатый фильтр;

— отвернуть четыре винта крепления крышки диафрагмы ускорительного насоса, снять крышку и вынуть диафрагму с пружиной;

— вывернуть главные жиклеры первичной и вторичной секций карбюратора ЗМЗ-406 / 402;

— вывернуть воздушные жиклеры и вынуть эмульсионные трубки первичной и вторичной секций;

— вывернуть жиклеры системы холостого хода первичной секции и жиклеры переходной системы;

Это интересно: Шнур к ноутбуку для диагностики авто

— отвернуть два винта и снять диафрагменное запорное устройство экономайзера принудительного холостого хода;

— отвернуть три винта и снять корпус автономной системы.

После разборки следует тщательно промыть наружные и внутренние поверхности крышки, корпуса карбюратора К151/К151Д, диффузоров, корпуса дроссельных заслонок, очистить от смолистых отложений и промыть топливные, воздушные и эмульсионные жиклеры, а также каналы в корпусе.

Для промывки следует использовать неэтилированный бензин. Карбюратор и его детали после промывки быть продуты сжатым воздухом.

Промывка карбюратора ЗМЗ-406 / 402 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель растворителями и протирка деталей обтирочными концами не допускается. Категорически запрещается чистка калиброванных отверстий металлическими предметами.

Техническое состояние деталей карбюратора К-151 / К-151Д должно удовлетворять следующим требованиям:

— все детали должны быть чистыми, без нагара и смолистых отложений;

— жиклеры после промывки и продувки сжатым воздухом должны иметь заданную пропускную способность или размер;

— все клапаны должны быть герметичными, прокладки целыми и иметь следы (отпечатки) уплотняемых плоскостей;

— не должно быть заметных износов (люфтов) в соединениях: ось поплавка — кронштейн поплавка, бобышки корпуса смесительных камер -оси дроссельных заслонок.

Сборка карбюратора производится в порядке, обратном разборке. Сначала необходимо подсобрать все три корпуса карбюратора: крышку, корпус поплавковой и корпус смесительных камер, а затем соединить их между собой.

При сборке карбюратора К-151 / К-151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель необходимо:

— следить на сохранностью и правильной установкой прокладок;

— следить, чтобы дроссельные и воздушная заслонки поворачивались совершенно свободно, без заеданий и плотно прикрывали свои каналы;

— затягивать все резьбовые соединения плотно, но без чрезмерных усилий, не допуская коробления фланцев;

— проверить и, при необходимости, отрегулировать уровень топлива в поплавковой камере.

Регулировка пусковой системы карбюратора К151 / К151Д

Регулировка пусковой системы на снятом с автомобиля карбюраторе :

Слегка открыв дроссельную заслонку, до упора поверните и зафиксируйте любым способом (проволокой, резинкой) рычаг управления пусковым устройством.

Отпустите дроссельную заслонку и круглым калибром (например, сверлом) проконтролируйте зазор между ее кромкой и стенкой смесительной камеры, который должен составлять 1,5. 1,8 мм.

Регулировку карбюратора К-151 / К-151Д двигателей ЗМЗ-402/406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель следует производить, отвернув контргайку и вращая винт-упор с плоской головкой на рычаге дроссельной заслонки.

Выбирая положение винта-упора, следует учитывать, что для его правильного взаимодействия с кулачком плоскость головки винта при окончательной затяжке контргайки должна быть перпендикулярна плоскости кулачка.

Иными словами, изменять положение винта можно каждый раз не менее чем на половину оборота, иначе его головка будет касаться кулачка только одной точкой, а не линией, как это предусмотрено конструкцией механизма.

Далее приступайте к проверке и регулировке активной длины тяги, связывающей рычаг-кулачок управления пусковым устройством с рычагами на оси воздушной заслонки.

При повернутом до упора рычаге управления пусковым устройством и полностью закрытой воздушной заслонке зазор между рычагами на оси воздушной заслонки должен быть в пределах 0,2. 0,8 мм.

При отсутствии указанного зазора на карбюраторах первых выпусков увеличьте длину тяги путем отворачивания ее резьбовой головки, а на карбюраторах более поздних выпусков — отворачиванием винта крепления накладки на кулачке пускового устройства и перемещением ее вверх с последующим заворачиванием винта.

При чрезмерно большом зазоре между указанными рычагами активную длину тяги соответственно уменьшите.

И, наконец, отрегулируйте зазор у нижней кромки воздушной заслонки после пуска, т.е. при наличии разрежения в полости диафрагменного механизма пускового устройства иполностью втянутом его штоке.

С этой целью, не отпуская рычага управления пусковым устройством, нажмите лезвием отвертки сверху на Г-образный шток, диафрагмыпускового устройства, имитируя действие разрежения.

При этом вышеуказанный зазор между кромкой воздушной заслонки и стенкой воздушной горловины карбюратора должен составлять 6± 1 мм.

Регулировки пусковой системы карбюратора К151 / К151Д на автомобиле

Регулировки пусковой системы карбюратора К-151 / К-151Д двигателей ЗМЗ-402/406 непосредственно на автомобиле ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель, позволяет достигнуть желаемых результатов с гарантированной уверенностью в правильности ее выполнения.

Для этого запустите двигатель со снятым воздушным фильтром и, приоткрывая дроссельную заслонку легким нажатием на педаль акселератора, полностью вытяните на себя манетку управления воздушной заслонкой.

Принудительно приоткрыв, насколько это позволяет рычажный механизм, воздушную заслонку лезвием отвертки, убедитесь, что на прогретомдвигателе частота вращения коленчатого вала составляет 2500. 2700 об/мин.

Если частота вращения коленчатого вала значительно отличается от этих значений, то следует отвернуть контргайку на регулировочном винте-упоре рычага дроссельной заслонки первичной камеры и вывернуть его на несколько полуоборотов для повышения частоты вращения, или наоборот, завернуть его для понижения частоты вращения. После завершения регулировки контргайку на винте-упоре следует затянуть.
