Как работает индикатор на аккумуляторе

При запуске двигателя автомобиля одну из важных ролей играет аккумулятор, и степень зарядки его батареи. Поэтому необходимо постоянно контролировать этот процесс. Существует известный всем способ периодически мерить уровень зарядки вольтметром. Но лучше иметь обычный индикатор заряда аккумулятора, который будет постоянно показывать состояние батареи. Аккумулятор с индикатором убережет от многих неприятных ситуаций.

Зачем нужен

Автомобильные аккумуляторы используются в машинах в качестве дополнительного источника электроэнергии:

для питания электричеством фар, бортовой сети;
для запуска двигателя.

Батарея аккумулятора состоит из связанных между собой элементов из шести штук. Норма ее напряжения соответствует 13,5 В, по 2,25 — на каждый элемент. При разряжении значение падает до 9 В и ниже. Данные показатели критические – 70%, они сигналят о том, что аккумулятор вышел из строя. Этого допускать нельзя.

Во время заметить приближающийся коллапс возможно только, если в салоне стоит индикатор заряда. А если в течение работы автомобиля он все время сигнализирует о разрядке – пора отправляться на техосмотр в автосервис.

На новых автомобилях с компьютерной начинкой, у водителя есть возможность контролировать показатели уровня заряжения аккумулятора. А для старых моделей автомобилей, лучшая альтернатива вольтметру это индикатор заряда аккумулятора. С этим прибором перед глазами всегда будет точная информация. Индикатор выполняет две важные функции одновременно. Он сообщает:

о процессе заряжения аккумулятора от генератора;
об уровне заряда у накопителя батареи.

Такое устройство можно сконструировать легко своими руками, схема его простая, детали для сбора есть в магазинах.

Важно! Чем больше изношенность аккумулятора, тем меньшее количество времени он держит заряд, особенно зимой.

Зависимость температуры промерзания электролита от степени заряда аккумулятора

Зеленая лампочка на аккумуляторе (встроенный индикатор). Что означает, и почему может не гореть

Некоторые аккумуляторы (обычно выше среднего уровня по качеству) имеют сверху (на лицевой панели), справа или слева зеленый индикатор (некоторые называют лампочкой). Этот «глазок» дает вам представление о заряде или разряде вашей батареи. Всего у него три основных положения, и не всегда оно светится зеленым светом. Сегодня я подробно расскажу, что это такое, и для чего вообще создано. А также разберем, почему может не гореть вообще …

СОДЕРЖАНИЕ СТАТЬИ

Если честно, то этот индикатор создан лишь для того чтобы сигнализировать вам о вашей батарее, ведь как правило конструкция у них не разборная, а поэтому вы не можете залезть внутрь и посмотреть что у них с электролитом – элементарно посмотреть его уровень или замерить его плотность. Поэтому такая «лампочка» дает вам полное представление, по которому вы можете принять то или иное решение. Однако индикатор, не всегда может гореть зеленым цветом, как правило, здесь применяется три режима.

Какие бывают индикаторы

Индикатор заряда бывает различных типов. Самые инновационные модели это бортовые, встроенные в современные авто, но это еще редко встречается. Существуют следующие виды:

дисплеи кристаллические на приборных панелях;
индикаторы – гигрометры;
самостоятельно изготовленный вариант индикатора.

В автосалонах автолюбители приобретают индикатор заряда разных моделей, отличающихся по дизайну и основным функциям. Производители предлагают следующие типы моделей:

по способу подключения: к бортовой сети или к разъему прикуривателя;
по способу воспроизведения сигнала: цифровые или аналоговые.

Основные функции определение уровня зарядка АКБ и вывод показателей на дисплеи или табло, для просмотра, эти приборы выполняют отлично.

Режимы индикатора

Очень часто распространено такое сочетание: — зеленый, белый, черный. Однако некоторые производители, применяют сочетание: — зеленый, белый, красный. Но по сути это одно и тоже. Давайте пробежимся по этим показаниям.

Зеленый режим – полностью заряженная батарея, можно использовать в обычном штатном режиме. То есть зарядка не нужна.

Встроенный индикатор заряда

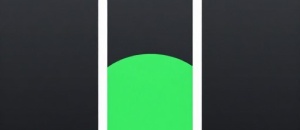

Одним из существующих встроенных индикаторов зарядки является гидрометр. Он работает путем установления плотности электролитов. Его составляющие:

световод и глазок;
поплавок с ножкой.

На внешней части аккумулятора выведен глазок, а ножка, световод встроены внутрь корпуса. Уровень электролита батареи измеряется при помощи поплавка – обозначения цвета. Глазок выдает три положения АКБ:

Шарик (поплавок) зеленый – батарея заряжена хорошо. Он всплывает от 65% зарядки и выше.
Глазок черный или красный – поплавок погрузился в электролит, а это означает, что плотность его понизилась. Батарею нужно срочно заряжать.
Виден сам электролит (белый, желтый) через глазок – это сигнал, что понизился уровень электролита. Нужно добавить дистиллированной воды.

Это не самый удобный вариант индикации, так как приходится периодически, открывать крышку капота, контролировать положение электролита при различных режимах работы. К тому же, по отзывам автолюбителей видно, что показания бывают неточные, а само устройство быстро ломается. Причины поломок могут быть следующие:

элементы, сделанные из стекла и пластика, от перегрева могут деформироваться, показывать искаженные данные;
индикатор устанавливается в один из шести отсеков, и показывает состояние электролита только на 1/6 от всего аккумулятора, это может быть не всегда правильным.

Важно! Гидрометр не принимает во внимание в своих показаниях, зависимость плотности электролита от понижения температуры.

Устройство конструкции

Многие ошибочно считают, что такое приспособление выполнено в виде светодиодной лампочки. Однако устройство этого прибора выглядит по-другому. В большинстве случаев используется специальный ареометр, который встраивается непосредственно в корпус АКБ. Это приспособление позволяет точно определить плотность электролита в устройстве. В зависимости от полученных данных, в трубке всплывает шарик определенного цвета, после чего он проецируется на специальное окошко, расположенное на поверхности устройства.

Рекомендуем: Как определить полярность аккумулятора автомобиля

Если батарея полностью заряжена, то на верху трубки находится зеленый шарик, который можно увидеть в окошке и принять за лампочку. Если устройство разряжено, всплывает красный шарик. В случае с черным цветом никакой шарик не всплывает, и в окошке просто виден черный цвет.

Использование такой конструкции обосновано тем, что электроника в виде обычной лампочки не подошла бы для этой задачи, поскольку она тоже требует энергии. Более того, любая лампочка может перегореть. В таком случае устройство перестанет выполнять свою задачу.

Заводские модели

Индикатор заряда на панели является хорошей альтернативой гигрометру. Его приобретают автолюбители, у которых в машине имеется второй аккумулятор, и панель с индикатором от ТМС станет очень, нужным устройством. Оно изготовлено из алюминия, со светодиодами. На панели находится вольтметр, переключатель с одного аккумулятора на второй. Стоимость его около 1600 рублей, страна производитель Китай.

Изготовители предлагают устройства по принципу конструктора из комплекта запчастей, которые собираются вручную, например – DC 12 В. Он проверяет полноту заряда батареи и движение регулятора. Потребляет мало электричества, работает до 18 В. Это бюджетный вариант, его стоимость до 400 рублей.

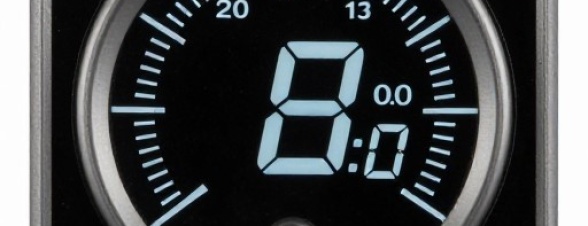

На рынке существуют предложения от американских производителей. Эти индикаторы имеют уровень заряда батареи 12 В, но они очень дорогие до 5000 рублей. Дизайн черного цвета, дисплей 5 см, есть освещение лампочкой.

Индикатор аккумулятора — какой цвет что означает

Многие электролитные аккумуляторы для удобства оснащены индикатором заряда, в зависимости от цветового показателя легко определить состояние устройства.

По своей сути этот индикатор на аккумуляторной батарее — является ареометром.

Устройство индикатора разряда аккумулятора достаточно простое:

сверху располагается глазок, который сигнализирует о состоянии устройства;
далее идет лупа-столбец — она проецирует цвет в глазок;
внизу находится ножка с зеленым шариком или двумя — зеленый с красным.

В зависимости от заряда устройства и состояния электролита — шарик внутри корпуса всплывает или погружается на дно. Таким образом происходит визуальная индикация.

Как собрать индикатор заряда самостоятельно

Один из самых простых, распространенных способов создать индикатор заряда своими руками предлагается ниже. Устройство будет контролировать работу АКБ с напряжением бортовой сети до 14В. Порядок действия схож с моделью DC 12 В. Для работы необходимо, приобрести:

печатную плату;
светодиоды: зеленый, красный, синий;
транзисторы ВС: 547, 557;
стабилитроны 9,1;10 В.;
резисторы 2,2 кОм, 1 кОм (2 шт.), 220 Ом (3 шт.).

Соединение совершается по схеме, показанной ниже:

Важно все вышеперечисленные составляющие расположить на плате компактно.
Светодиоды перед припаиванием, проверяют на соотношение контакта и цвета специальным тестером.
Не рекомендуется припаивать светодиоды прямо к плате. Наилучшим вариантом будет вынести их на проводах, чтобы установить в автомобильной панели для удобства.
Собранную, плату индикатора помещают на внутреннюю сторону панели с приборами.
Затем, подсоединяют к общей бортовой сети.
Светодиоды на проводах выводят на лицевую часть панели, возможно к нижней части рулевой колонки. Здесь устройство будет легче подвести к замку зажигания.

Как все это работает, рассмотрим по порядку. Индикация будет информировать о показателях зарядки следующим образом:

лампочка с зеленым светом светодиода зажигается, когда напряжение больше 13 В – батарея заряжена до конца;
синий свет горит, когда напряжение соответствует уровню 11-13 В, это значит можно работать;
красный светится, в момент упада напряжения от 10 до 6 В – батарея требует зарядки.

Теперь водитель всегда будет знать состояние аккумулятора, своевременно совершать зарядку, не дожидаясь критических и неприятных моментов. А это значит, что эксплуатационный срок автомобиля не будет сокращаться, из — за поломок аккумулятора.

Важно! При правильно выполненной работе, на панели авто появится индикатор заряда по цветам – дополнительная возможность контроля заряда батареи аккумулятора.

Обозначения цвета индикатора на аккумуляторе

Для оценки цветового индикатора в первую очередь нужно слегка постучать по глазку, для этого подойдёт рукоятка отвертки или что-то похожее.

Этот процесс необходим не всегда, но часто он помогает перед оценкой цвета индикатора аккумулятора, так как после постукивания выгоняются пузырьки воздуха, которые могут помешать просмотру.

Производители особо не экспериментируют с цветовыми вариациями в глазке на аккумуляторе (обычно иное обозначение расписывается на наклейке-инструкции), распространены следующие цвета:

зеленый — всплыл зеленый шарик. Показатель нормы.
красный /черный — всплытие красного шарика, когда в глазке черный — шарик на дне. Требуется заряд.
белый/серый/прозрачный/ желтый — цвет видится по-разному из-за разной цветопередачи и восприятия глазом, но в действительности же это цвет прозрачной ножки пластикового датчика, в случае с желтым — цвет электролита. Не хватает воды.

Индикаторы на аккумуляторе по цветам
У владельцев АКБ с индикацией часто возникают вопросы касательно цвета глазка, почему он горит тем или иным цветом и наоборот не светится.

Каким цветом должен гореть индикатор на аккумуляторе?

В нормальном состоянии заряда и соотношении воды с электролитом — индикатор должен светиться зеленым цветом.

В данном случае не требуется подзарядка и какие-либо действия.

Что означает красный индикатор на аккумуляторе? Сюда же относится недоумение по поводу черного цвета индикации батареи.

Данные цвета сигнализируют что нужно произвести зарядку батареи, если оставить устройство без внимания она полностью разрядится и может выйти из строя.

⦁ Индикатор на аккумуляторе белого цвета (серого или желтого) .

Данный оттенок глазка означает, что уровень электролита понизился. В случае с обслуживаемыми батареями — требуется добавить дистиллированной воды (продается в аптеке или автолавке) до отметки. Если же АКБ необслуживаемая — речь идет о её замене.

Перечень возможных неисправностей

Делаем акустические подиумы на ВАЗ 2110 своими руками
После того как мы выяснили, что зажигает индикатор разница напряжений, несложно будет составить список возможных причин отсутствия этой разницы:

отсутствие зарядки либо величина заряда, меньше разницы потенциалов на выводах АКБ;
неисправность реле контроля лампы АКБ;
плохие контакты отдельных элементов цепи (подключение массы, клеммы аккумулятора, выводы аккумулятора, клеммы в монтажном блоке).

Генератор

Виной тому, что горит лампочка аккумулятора, могут быть следующие поломки генератора:

слишком слабое натяжение либо обрыв ременного привода. Датчик гарантированно уведомит вас об этом;
износ щеточного узла, токосъемных колец коллектора. В стадии зарождения лампочка на приборной панели будет загораться только при большом количестве включенных потребителей энергии. Для определения подобного дефекта генератор придется разобрать, иначе оценить состояние щеток невозможно;
неисправность регулятора напряжения, который поддерживает величину зарядки в безопасном для бортовой сети диапазоне. Если регулятор не справляется с удержанием минимального напряжения, загорается датчик АКБ. В случае чрезмерно большого тока может наблюдаться быстрый выход из строя АКБ, иногда даже закипание. Для проверки своими руками вам потребуется источник питания с возможностью изменения напряжения. К примеру, лабораторный блок питания;
обрыв обмотки возбуждения. Для определения нужно «прозвонить» обмотку;
некорректная работа диодного моста. В таком случае значок АКБ может мигать. Проверка осуществляется мультиметром в режиме замера сопротивления. Если диоды «пробиты», мост необходимо заменить.

Диагностика

Если на панели горит лампочка аккумулятора, первым делом стоит проверить величину зарядки. Для этого используется мультиметр в режиме измерения постоянного тока – DCV (правила пользования мультиметром). Двигатель должен работать на холостых оборотах, включите максимально возможное количество потребителей. Показатели напряжения не должны быть ниже 13,4 Вт. В ином случае загорится соответствующий значок. Без включенных потребительным нормальным считается значение 14-14,2 Вт.

Реле контроля лампы АКБ

В некоторых авто в цепи может присутствовать специальное реле, отвечающее за датчик зарядки АКБ. К примеру, Ваз классической модели имеет нормально замкнутое реле контроля (значок горит), которое размыкает контакты лишь после подачи напряжения от генератора.

Плохой контакт

Очень часто водители недооценивают важность хорошего контакта внутри электрической цепи. А ведь это очень важный показатель, который может стать причиной просадки напряжения

При падении напряжения датчик будет сигнализировать о нехватке зарядки, хотя генератор при этом будет в полной исправности. Для очистки контактов используйте наждачную бумагу либо надфиль.

Что делать, если поломка застала в пути

Если индикатор на приборной панели загорелся вдали от дома, а мультиметра для проверки величины напряжения у вас собой не оказалось, руководствуйтесь следующими советами:

направьтесь в магазин автотоваров либо радиоточку, если таковые есть вблизи вашего месторасположения, дабы одолжить мультиметр;
если замеры произвести не удается, оставьте включенными лишь самые необходимые электроприборы (фары головного света, дворники). Уменьшите яркость подсветки приборов.

Если ваш АКБ еще «живой», то автомобиль сможет преодолеть до 150 километров.

Руководство по изготовлению устройства в домашних условиях

Самым простым и дешевым вариантом является ИН, изготовленный своими руками. Его назначение – контролировать, как работает напряжения в бортовой сети в пределах 6-14В.

Чтобы прибор не работал постоянно, его следует подключать через замок зажигания. В этом случае он будет работать, когда вставлен ключ.

Для схемы понадобятся следующие детали:

печатная плата;
резисторы: 2 сопротивлением 1 кОМ, 1 сопротивлением 2 кОм и 3 сопротивлением 220 Ом;
транзисторы: ВС547 — 1 и ВС557 — 1;
стабилитроны: один на 9,1 В, один на 10 В;
светодиодные лампочки (RGB): красный, синий, зеленый.

У светодиодов с помощью тестера нужно определить и проверить выводы, чтобы они соответствовали цвету. Собирается прибор согласно схеме.

Компоненты примеряют на плату и вырезают ее соответствующих размеров. Желательно компоновать комплектующие так, чтобы они занимали поменьше места.

Светодиоды лучше припаивать к проводам, а не на плату, чтобы индикаторы удобнее было размещать на приборной панели.

По изготовленному устройству нельзя определить конкретные значения напряжения батареи, можно лишь ориентироваться в каких пределах оно находится:

красный горит, если напряжение от 6 до 11 В;
синий соответствует напряжению от 11 до 13 В;
зеленый означает полную зарядку, то есть напряжение превышает 13 В.

Индикатор напряжения аккумулятора можно устанавливать в любом месте салона. Удобнее всего размещать его в нижней части рулевой колонки: светодиоды будут хорошо видны, и не будут мешать управлению. Кроме того, прибор легко будет подключить к замку зажигания. После установки водитель сможет всегда знать, насколько заряжена батарея его автомобиля и заряжать свой аккумулятор в случае необходимости.

Цена вопроса

Если покупать готовый индикатор зарядки АКБ, то возможны варианты, представленные ниже.

Совсем недавно появился под капотом новый аккумулятор Forse. И вот первое приключение. Глазок на аккумуляторе сегодня заметил черный. Просто черный. Никакого цвета нет. Стартер при этом крутит нормально. Никаких разрядов не было.

Притаскал зарядное. Позаряжался он минут 30, и зарядка написала что заряжен. А глазок по прежнему черный.

Поизучал в интернете устройство этих глазков. Примитивный ареометр. А не зеленеет, скорее всего, потому что шарик внутри застрял/прилип.

В скором времени постараюсь заехать в магазин где его брал. Гарантия есть. Посмотрим что они скажут.

Ну думаю, они его проверят вилкой, скажут что ок. После снимут, и потрясут немного. Чтоб шарик всплыл. На том всё и закончится. Сам трясти не буду. Это их работа. Пускай занимаются. А вдруг и правда заводской дефект?

Зимой он может глючить, быть зеленым при разряженном аккумуляторе. Но не наоборот. А у меня черный. —————————————————- Проблема исчезла сама, так же как и появилась. После поездки по городу, видимо от тряски, зеленый шарик сам всплыл. И показался в глазке. Ничего ему не делал. Стоит запомнить, что такое возможно. И это нормально. Ничего страшного. Можно самому пошатать аккумулятор, или посмотреть через день или два после поездки и тряски. Бывает, шарик внутри может прилипнуть.

Обзор аккумуляторов Зверь

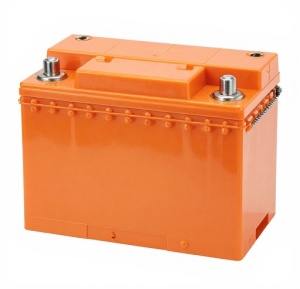

Для производства аккумуляторов Зверь используется современное оборудование. Многие конструктивные решения являются собственными наработками научного отдела компании АкТех. Батареи обладают отменными эксплуатационными характеристиками и длительным сроком службы.

Конструкция АКБ Зверь

Гибридная технология Ca Plus является усовершенствованием Ca-Ca. Решетки положительных электродов изготавливаются из сплава сурьмы со свинцом. Благодаря Ca Plus Зверь устойчив к глубоким разрядам. Отрицательные электроды изготавливаются из свинца с добавлением кальция. Такой сплав снижает испарение воды и саморазряд. АКБ требует меньше обслуживания и подходит для авто, которые эксплуатируются периодически.

Гибридная технология Ca Plus

При изготовлении решеток отрицательных электродов применяется технология Expanded metal (ExMET). Пластины получают более жесткую структуру. Они устойчивы к коррозийным процессам. Эксплуатационные характеристики АКБ улучшаются.

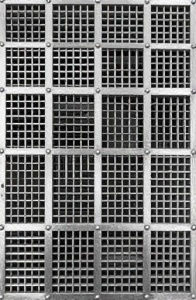

Сравнение пластины ExMET с обычной

Свинцовый порошок для активной массы изготавливается по технологии Tetra Oxide Power (TOP) по методу Бартона. Полученная таким способом паста обладает большей энергоемкостью. Также увеличивается стартерный ток, что облегчает пуск двигателя.

Tetra Oxide Power

Положительные электроды изготавливаются по технологии PowerPass. Направляющие решетки пластин располагаются таким образом, чтобы стягиваться к ушку. Метод снижает внутреннее сопротивление АКБ, увеличивает прием заряда и передачу тока.

Крышка аккумулятора Зверь имеет лабиринтную структуру Complete Maintenance-Free. Она представляет собой специально спроектированную систему каналов. Благодаря этому вода из электролита уходит намного медленнее.

В пасту для электродов добавлен диоксид кремния. Он увеличивает срок службы АКБ. Благодаря ему снижается осыпание активной массы электродов.

Для контроля за состоянием аккумулятора служит специальный индикатор. С его помощью можно узнать о необходимости доливки воды или подзарядки АКБ. Принцип действия индикатора показан на изображении, которое располагается ниже.

Принцип действия индикатора Зверь

Аккумулятор Зверь имеет три основные модификации. Первой является модель батареи, предназначенной для европейских и отечественных автомобилей. Емкость такого источника питания варьируется от 55 до 90Ач.

Для машин азиатского производства существует специальная модификация Зверь Азия. Такие источники питания изготавливаются в полном соответствии с требованиями Японского Индустриального Стандарта JIS.

Зверь Азия

Наиболее крупные АКБ представлены моделями Зверь ТТ. Такие АКБ используются в коммерческой технике, автобусах грузовиках и в автомобилях специального назначения.

Отзывы автовладельцев говорят о существенном недостатке аккумуляторов Зверь. Связан он с наличием наклейки на крышке.

Наклейка на крышке

Под этикеткой имеются отверстия для доливки дистиллированной воды. Они закрыты декоративными заглушками. Прощупать их через наклейку невозможно.

Все аккумуляторы Зверь являются малообслуживаемыми, поэтому требуют периодической доливки дистиллированной воды. Из-за наклейки многие автовладельцы не знают про наличие отверстий. В банках выкипает электролит и аккумулятор приходит в негодность.

Почему после зарядки может не загореться зеленый цвет

Некоторые сталкиваются с тем, что даже после длительной зарядки цвет глазка не становится зелёным. У этого есть несколько причин:

зелёный шарик просто застрял в узком проходе и не встал на нужное место – слегка потрясти АКБ, чтобы сдвинуть его;
грязь от пластин, которые со временем осыпаются, мешает индикатору показывать правильное значение;
аккумулятор вышел из строя.

Глазок на аккумуляторе – удобный способ проверить степень его заряженности, однако многие автолюбители утверждают, что это бесполезный наворот и полностью полагаться на его значения не стоит. Для точной проверки заряда лучше измерьте напряжение с помощью нагрузочной вилки.

Про лампочку – не лампочку

Хотел написать эту информацию сверху, однако так получается больше интриги. В строении этого датчика, не применяется вообще никаких лампочек — ни обычных накаливания (слаботочных) – как многие думают, ни светодиодных, ни еще каких-либо.

Здесь строение другое. По сути это обычный ареометр, только встроенный в корпус аккумулятора. Он автоматически измеряет плотность электролита, и при различных значениях всплывает – тот или иной шарик, который через увеличительную стеклянную трубку и лупу проецируется в специальное окошко. Нужно отметить, что шарики всплывают как бы по специальным канавкам, которые сделаны в форме пирамидки – это важно! ЗАПОМНИТЕ!

Если батарея заряжена, то всплывает зеленый шарик, и вы его видите в окошке. Если разряжена, то вплывает либо красный, либо вообще – никакой, поэтому вы видите черноту. А вот если нет электролита, то конец пирамидки как бы оголяется – вы видите ее конец в окошке, многие путают с белым цветом.

Применение бы, электрики в аккумуляторе, было бы не оправдано – даже если лампочка была бы низковольтной, она все равно бы высасывала часть энергии из батареи (а зимой это ой, как не нужно). ДА и если она перегорит, то владелец начнет нервничать.

Сейчас подробное видео, может кто-то не понял про пирамидку …

Можно ли снять этот индикатор?

На большинстве батарей да, это окошко выкручивается схоже пробке – но его придется с силой крутить, даже можно сломать, мои знакомые выкручивали при помощи плоскогубцев с тонкими концами, причем в окошечке были сделаны маленькие «лунки» для зацепления. В общем – «колхоз», но теоритически снять можно! Также стоит помнить, что если вы его выкрутили — то безвоздушное пространство внутри, было нарушено, вполне возможно — что выйдет газообразный состав – «гремучий газ» или «HHO». Затем нужно будет добавлять дистиллированной воды. Так что всегда думайте, а нужно вам разбирать АКБ!

Собственно заканчиваю статью, информация четкая и по существу, думаю была вам полезна, читайте наш АВТОБЛОГ.

(
50 голосов, средний: 4,66 из 5)

Как сделать индикатор заряда аккумулятора на светодиодах?

Существуют десятки разнообразных схем контроля, но результат они выдают идентичный. Подобное устройство возможно собрать самостоятельно из подручных материалов. Выбор схемы и комплектующих зависит исключительно от ваших возможностей, фантазии и ассортимента ближайшего магазина радиотоваров.

Вот схема для понимания как работает индикатор заряда аккумулятора на светодиодах. Такую портативную модель можно собрать «на коленке» за несколько минут.

– стабилитрон на 9В ограничивает напряжение на светодиодах, а на трёх резисторах собран сам дифференциатор. Такой светодиодный индикатор срабатывает на силу тока в цепи. При напряжении 14В и выше сила тока достаточно для свечения всех светодиодов, при напряжении 12-13,5В светятсяVD2иVD3, ниже 12В —VD1.

Более продвинутый вариант при минимуме деталей можно собрать на бюджетном индикаторе напряжения — микросхеме AN6884 (KA2284)

Схема led индикатора уровня заряда АКБ на компараторе напряжения

Схема работает по принципу компаратора. VD1

– стабилитрон на 7,6В, он служит в качестве эталонного источника напряжения.R1– делитель напряжения. При первоначальной настройке он выставляется в такое положение, чтобы при напряжении 14В светились все светодиоды. Напряжение, поступающее на входы 8 и 9, сравнивается через компаратор, а результат дешифруется на 5 уровней, зажигая соответствующие светодиоды.

Белая лампочка на аккумуляторе что означает
