Система впуска двигателя Lada Vesta нового образца - что изменилось?

Ранее мы писали, что с июля 2020 года АвтоВАЗ сменил поставщика воздушных фильтров двигателя Lada Vesta. Однако заменой фильтра это не ограничилось. Вместе с другим фильтром на семейство автомобилей Lada Vesta завод начал устанавливать новую систему впуска двигателя. Официальных заявлений о том, с какой целью это было сделано нет. Автолюбители попробовали самостоятельно разобраться в причине изменения конструкции.

Штатный коллектор(ресивер) – артикул и цена

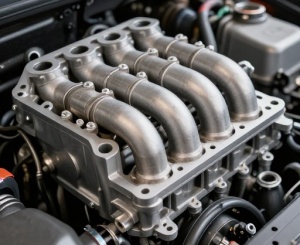

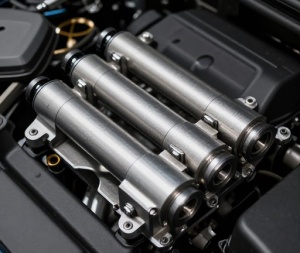

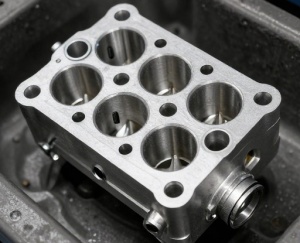

Впускной коллектор Лада Веста, который получил название «модуль впуска», известен под каталожным номером 21177-1008-600-00. Он продается в сборе, его средняя стоимость по рынку – от 4 000 до 5 000 рублей.

Модуль выпуска не продается в сборе, его придется собирать самостоятельно из:

приемной трубы глушителя в сборе (артикул 21129-1203008-01, 21129-1203008-00, стоимость от 20 000 рублей), прокладки выпускного коллектора (21124-1008089-00, стоимость 400-500 рублей), шпилек М8х35 (каталожный номер 00001-003543721), шайбы плоской 8х17 (каталожный номер 00001-000519601), гайки М8х1,25 (каталожный номер 00001-006100811).

Основные неисправности ресивера на Лада Веста

Многие владельцы Лада Веста CNG сообщают о неисправности модуля впуска. Это касается Вест с ГБО, работающем на метане. Обнаружилось, что в штуцере отбора разряжения в модуле впуска нет сквозного отверстия. Владельцев приглашают к официальному дилеру, чтобы пройти проверку на наличие этой неисправности, провести ремонт и оформить доработку документально. После визита, как отмечают владельцы CNG, динамика разгона возросла, а на холостом ходу обороты перестали «скакать».

Владельцы Лада Веста без ГБО пожаловались на шланг пневматического привода заслонок впускного коллектора. Он быстро трескается, а при замене ставят точно такой же. Проблема решается тем, что вместо оригинальных шлангов на Весту ставят шланги для классики «Жигулей».

Выпускной коллектор, наполняясь выхлопными газами, постоянно нагревается. Это затрудняет расположение двигателя и системы впуска рядом с модулем выпуска. Катализатор, участвующий в очистке, очень сильно «страдает» не только из-за постоянного нагрева, но и из-за ошибок работы двигателя «загрязнениях» в топливе, которым «питается» автомобиль.

Системы управления СУ 21129 Лада Веста

Система зажигания двигателя 21129

В системе зажигания двигателя 21129 применяются 4 индивидуальные катушки зажигания (рис. 1).

Система зажигания не имеет подвижных деталей, и поэтому не требует обслуживания и регулировок, за исключением свечей зажигания.

Управление током в первичных обмотках катушек зажигания осуществляется контроллером, использующим информацию о режиме работы двигателя, получаемую от датчиков системы управления двигателем.

Для коммутации первичных обмоток катушек зажигания контроллер использует мощные транзисторные вентили.

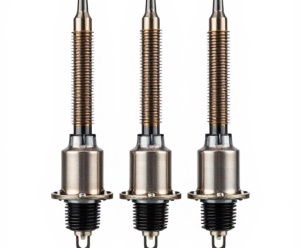

Катушки зажигания

Катушки зажигания имеют следующие цепи:

Цепь питания первичных обмоток

Напряжение бортсети автомобиля поступает с главного реле (реле зажигания) на контакт «3» индивидуальной катушки зажигания.

Цепь управления первичной обмоткой катушки зажигания

Контроллер коммутирует на массу цепь первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания соответствующих цилиндров:

— контакт «1» индивидуальной катушки зажигания.

Система гашений детонации двигателя

Для предотвращения выхода из строя двигателя в результате продолжительной детонации ЭСУД корректирует угол опережения зажигания.

Для обнаружения детонации в системе имеется датчик детонации.

Контроллер анализирует сигнал этого датчика и при обнаружении детонации, характеризующейся повышением амплитуды вибраций двигателя в определенном диапазоне частот, корректирует угол опережения зажигания по специальному алгоритму.

Корректировка угла опережения зажигания для гашения детонации производится индивидуально по цилиндрам, т.е. определяется, в каком цилиндре происходит детонация, и уменьшается угол опережения зажигания только для этого цилиндра.

В случае неисправности датчика детонации в память контроллера заносится соответствующий код неисправности и включается сигнализатор неисправностей.

Кроме того, контроллер на определенных режимах работы двигателя устанавливает пониженный угол опережения зажигания, исключающий появление детонации.

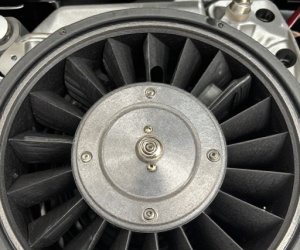

Электровентилятор системы охлаждения двигателя

Контроллер управляет блоком реле включения электровентилятора системы охлаждения двигателя. Электровентилятор включается и выключается в зависимости от температуры двигателя.

Электровентилятор работает в двух режимах — с максимальной скоростью и с пониженной скоростью.

Пониженная скорость электровентилятора включается при температуре охлаждающей жидкости выше 102 °С, а также при наличии в памяти контроллера кодов неисправностей ДТОЖ или при работающем кондиционере.

При этом управление блоком реле электровентилятора осуществляется с контакта «Х1.1/Н2» контроллера.

Пониженная скорость электровентилятора выключается после падения температуры охлаждающей жидкости ниже 98 °С.

Максимальная производительность электровентилятора включается при температуре охлаждающей жидкости выше 103 °С, а также при высоком давлении хладагента в магистрали как при работающем кондиционере, так и неработающем кондиционере.

При этом управление блоком реле электровентилятора осуществляется с контакта «Х1.1/Н3» контроллера.

Максимальная производительность электровентилятора выключается после падения температуры охлаждающей жидкости ниже 98 °С.

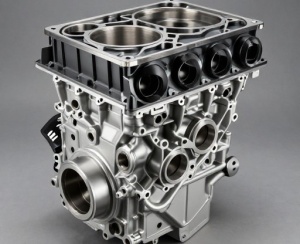

Система вентиляции картера двигателя 21129

Система вентиляции картера (рис. 4) обеспечивает удаление картерных газов.

Картерные газы по вытяжному шлангу поступают в маслоотделитель, расположенный в крышке головки цилиндров на двигателе 21129.

Шланги первого и второго контуров представляют собой два шланга (один малого диаметра, другой большого), по которым картерные газы, прошедшие маслоотделитель, подаются в камеру сгорания.

Первый контур имеет калиброванное отверстие диаметром 1,7 мм. Калибровочное отверстие расположено в трубке крышки головки цилиндров. К трубке крышки головки цилиндров (штуцеру маслоотделителя) присоединяется шланг первого контура (шланг малого диаметра). Шланг первого контура идет от маслоотделителя к модулю впуска.

Шланг второго контура (шланг большего диаметра) идет от маслоотделителя к шлангу впускной трубы.

На режиме холостого хода все картерные газы подаются через жиклер первого контура (шланг малого диаметра). На этом режиме во впускной трубе создается высокое разрежение, и картерные газы эффективно отсасываются в задроссельное пространство.

Жиклер ограничивает объем отсасываемых газов, чтобы не нарушалась работа двигателя на холостом ходу.

На режимах под нагрузкой, когда дроссельная заслонка открыта частично или полностью, через жиклер первого контура проходит небольшое количество картерных газов.

В этом случае их основной объем проходит через второй контур (шланг большого диаметра) в шланг впускной трубы перед дроссельным патрубком и затем сжигается в камере сгорания.

При нарушении герметичности шланга первого контура (подсосе воздуха вне калибровочного отверстия 1,7 мм) ЭСУД ошибочно определяет завышенное значение перетечек через дроссельную заслонку (номинальное значение определенное производителем составляет 3 — 5 кг/час), что приводит к нестабильности оборотов холостого хода.

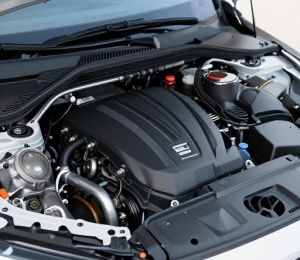

Система впуска воздуха двигателя 21129

Наружный воздух засасывается через патрубок забора воздуха в резонатор и далее в корпус воздушного фильтра.

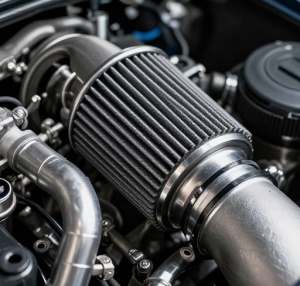

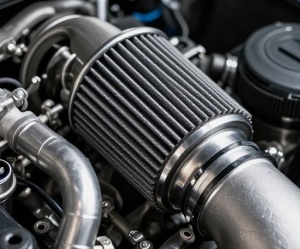

Воздушный фильтр 6 (рис. 5) служит для очистки воздуха от механических частиц.

Фильтрующий элемент воздушного фильтра является расходным материалом и имеет ограниченный срок службы. После фильтрующего элемента воздушного фильтра воздух проходит в шланг впускной трубы и дроссельный патрубок.

После дроссельного патрубка воздух направляется в каналы модуля впуска и впускной трубы, а затем в головку цилиндров и в цилиндры.

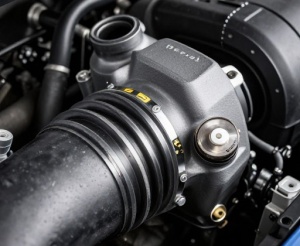

Дроссельный патрубок с электроприводом системы распределенного впрыска топлива закреплен на модуле впуска. Он дозирует количество воздуха, поступающего во впускную трубу.

Поступление воздуха в двигатель дозируется дроссельной заслонкой с электроприводом, управляемой контроллером.

Дроссельный патрубок имеет в своем составе два датчика положения дроссельной заслонки и связанный с ними электропривод.

На модуле впуска двигателя 21129 применяется система изменения длины впускного коллектора, которая позволяет и снизить токсичность отработавших газов.

Регулирование длины впускного коллектора обеспечивает лучшее наполнение камеры сгорания воздухом и соответственно более полное сгорание топливно-воздушной смеси на всем диапазоне оборотов двигателя.

Переключение с одной длины на другую осуществляется с помощью пневмопривода оси воздушных заслонок (рис. 6) в зависимости от оборотов двигателя и нагрузки на управление пневмоприводом осуществляется контроллером ЭСУД по шлангам системы пневмопривода с помощью электромагнитного клапана управления механизмом заслонок модуля впуска.

Система холостой ход (ХХ)

Контроллер управляет частотой вращения коленчатого вала на режиме холостого хода.

Исполнительным устройством, дозирующим поступающий воздух в двигатель, является дроссельная заслонка, угол открытия которой на холостом ходу задается контроллером в зависимости от температуры охлаждающей жидкости, включенных потребителей (кондиционер, обогрев сидений, вентилятор и др.)

Кроме этого для поддержания оборотов ХХ контроллер управляет УОЗ и топливоподачей.

Стоит помнить, что при движении автомобиля с отпущенной педалью акселератора на 1, 2 или 3 передаче заданные обороты ХХ отличаются от заданных оборотов стоящего автомобиля и зависят от температуры охлаждающей жидкости двигателя.

Состояние работы двигателя на холостом ходу можно определить по параметрам текущей коррекции ХХ («Желаемое изменение момента для поддержания холостого хода (интегральная часть)» % и Желаемое изменение момента для поддержания холостого хода (пропорциональная часть)» %) и параметра адаптации момента («Параметр адаптации регулировки холостого хода» %).

Параметр адаптации момента определяется только на прогретом двигателе, но используется как аддитивная добавка во всем температурном диапазоне работы двигателя.

Система улавливания паров бензина

Система улавливания паров бензина (СУПБ) состоит из угольного адсорбера с электромагнитным клапаном продувки и соединительных трубопроводов.

Пары бензина из топливного бака подаются в улавливающую емкость (адсорбер с активированным углем) (рис. 8) для удержания их при неработающем двигателе. Пары поступают через патрубок, обозначенный надписью «TANK».

Контроллер, управляя электромагнитным клапаном, осуществляет продувку адсорбера после того, как двигатель проработает заданный период времени с момента перехода на режим управления топливоподачей по замкнутому контуру.

Воздух подводится в адсорбер через патрубок «AIR», где смешивается с парами бензина. Образовавшаяся таким образом смесь засасывается во впускную трубу двигателя для сжигания в ходе рабочего процесса.

Контроллер регулирует степень продувки адсорбера в зависимости от режима работы двигателя, подавая на клапан сигнал с изменяемой частотой импульса (16 Гц, 32 Гц).

Контроллер постоянно отслеживает влияние продувки (состояние по наполняемости парами топлива адсорбера) на работу двигателя по информации сигнала с УДК.

Если адсорбер имеет большой % наполнения парами топлива, контроллер уменьшает топливоподачу (значение параметра «Коэффициент концентрации топлива в адсорбере» около 2%, соответственно, если % наполняемости парами топлива низкий – значение параметра «Коэффициент концентрации топлива в адсорбере» около 0%).

Контроллер при каждой поездке на прогретом двигателе проверяет состояние клапана продувки адсорбера, полностью закрывая его и открывая на значение, превышающее установленное для данного режима работы двигателя.

По отклонению фактора коррекции топливоподачи контроллер определяет состояние клапана продувки адсорбера.

Диагностический прибор отображает коэффициент заполнения управляющего сигнала. Коэффициент 0% означает, что продувка адсорбера не осуществляется. Коэффициент 100% означает, что происходит максимальная продувка.

Контроллер включает электромагнитный клапан продувки когда:

— температура охлаждающей жидкости выше определенного значения;

— система работает в режиме обратной связи по сигналу датчика кислорода;

— система исправна.

Неисправности и их причины

Нестабильность холостого хода, остановка двигателя, повышенная токсичность и ухудшение ездовых качеств могут быть вызваны следующими причинами:

— неисправность электромагнитного клапана продувки;

— повреждение адсорбера;

— переполнение адсорбера;

— повреждения или неправильные соединения шлангов;

— пережатие или засорение шлангов.

Визуальный контроль адсорбера и клапана продувки адсорбера

Осмотреть электромагнитный клапан и адсорбер. При наличии трещин или повреждений корпуса узел заменить.

Проверить надежность соединения шлангов подвода разрежения и паров из бензобака.

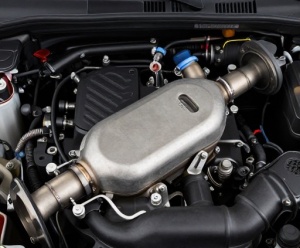

Каталитический нейтрализатор

Для выполнения норм Евро-5 на содержание вредных веществ в отработавших газах необходимо применение каталитического нейтрализатора в системе выпуска.

Применение каталитического нейтрализатора дает значительное снижение выбросов углеводородов, окиси углерода и окислов азота с отработавшими газами при условии точного управления процессом сгорания в двигателе.

При эксплуатации неисправного двигателя нейтрализатор может выйти из строя из-за тепловых напряжений (выше 970 °С), которым он подвергается при окислении избыточных количеств углеводородов.

При тепловых напряжениях керамические блоки нейтрализатора могут разрушиться (закупориться), вызвав повышение давления отработавших газов.

Возможной причиной выхода из строя нейтрализатора является применение этилированного бензина. Содержащийся в нем тетраэтилсвинец за короткое время приводит к отравлению нейтрализатора, что значительно снижает эффективность его действия.

Также причиной выхода из строя нейтрализатора является применение прокладок, содержащий силикон, и использование не рекомендованных типов моторных масел с повышенным содержанием серы и фосфора.

Диагностика состояния нейтрализатора осуществляется контроллером, который сопоставляет сигналы датчиков кислорода до и после нейтрализатора.

В случае обнаружения снижения эффективности нейтрализатора, способного вызвать выход количества вредных выбросов за пределы норм Евро-5, контроллер формирует соответствующий код неисправности и включает сигнализатор.

Система кондиционирования

Контроллер включает реле компрессора кондиционера при поступлении сигнала запроса включения кондиционера. Компрессор кондиционера включается в зависимости от давления хладагента в системе кондиционирования.

Сигнал запроса включения кондиционера поступает на контакт «Х1.1/J5» контроллера ЭСУД.

На автомобилях с климатической системой сигнал запроса включения кондиционера поступает на контроллер ЭСУД по шине CAN с контроллера системы автоматического управления климатической установкой.

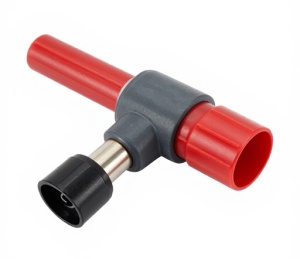

Датчик давления хладагента (рис. 12) установлен в моторном отсеке на трубопроводе высокого давления справа от радиатора системы охлаждения двигателя.

Как снять и установить впускной коллектор на Лада Веста

Снимая деталь на Весте, нужно помнить, что автомобиль все еще находится на гарантии, и любое самовольное изменение конструкции может послужить отказом в гарантийном ремонте.

Тем не менее, если Вы готовы к действиям, придерживайтесь инструкции:

  • Каждый шланг крепится хомутом, их придется ослабить отверткой затем снять. Будьте готовы к тому, что часть из них нужно будет поменять – чтобы шланги крепче держались;
  • Поставьте Весту на смотровую яму (подъемник тоже подойдет). Затяните ручник;
  • Уберите минусовую клемму с АКБ, а потом, экран модуля впуска справа от двигателя;
  • Отсоедините верхний шланг вентиляции картера от патрубка крышки головки цилиндров;
  • Снимите шланг впускной трубы;
  • Отсоедините шланг вакуумного усилителя тормозов;
  • Уберите трубку вентиляции картера.

Если двигатель 28-й:

Отсоедините переднюю и промежуточную трубки топливного трубопровода, снимите пластмассовую белую скобу. Снимите колодку проводов с разъемов датчика коленвала, датчика давления, температуры воздуха, клапана заслонки трубы и дроссельного патрубка.

Если двигатель 29-й:

  1. Снимите жгут проводов отведя его в сторону;
  2. При помощи 10 головки, потребуется снять три гайки, крепящие дроссельный патрубок, снять сам патрубок с впускного коллектора;
  3. Открутите 13 болтов крепления защиты двигателя — демонтируйте ее;
  4. Отверните винт крепления трубки направляющей указателя уровня масла к модулю впуска и снимите конструкцию в сборе;
  5. Демонтируйте нижний шланг вентиляции картера;
  6. Аккуратно достаньте ремень привода навесных агрегатов;
  7. Головкой на 13 отверните гайку, крепящую клемму жгута проводов к генератору, отсоедините колодку проводов;
  8. Отверните болт, крепящий минусовую клемму головкой 13, отведите ее в сторону;
  9. Сам кронштейн снимите при помощи головок на 13 и на 17;
  10. С датчика фаз снимите колодку проводов, отведите ее в сторону;
  11. Раскрутите 3 контрящие шайбы на крепеже дополнительного глушителя, достаньте его и прокладку фланца. Демонтируйте кронштейн крепежа головкой 18;
  12. Отверните три гайки, два болта и шайбы крепления детали, слегка приподнимите мотор, достаньте коллектор.

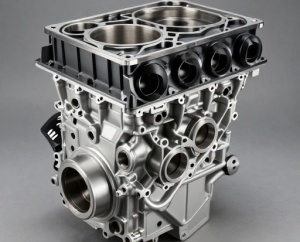

Как снять модуль впуска автомобиля Лада Веста

Подготавливаем автомобиль для выполнения работы.

Устанавливаем на подъемник или на смотровую яму.

Отключаем минусовую клемму аккумулятора.

Снимаем экран модуля впуска.

Плоскогубцами отжимаем хомут 1, рисунок 1, крепления и отсоединяем верхний шланг 3 вентиляции картера от патрубка крышки 6 головки цилиндров.

Крестообразной отверткой ослабляем хомут 2 крепления и отсоединяем шланг 4 впускной трубы от дроссельного патрубка.

Отверткой или головкой на 8 ослабляем хомут 1, рисунок 2, и отсоединяем шланг 2 вакуумного усилителя тормозов от модуля 6 впуска.

Плоскогубцами отжимаем хомут 3 и отсоединяем трубку 4 вентиляции картера от модуля впуска.

Нажимаем на пружинные фиксаторы и движением вдоль оси штуцера отсоединяем наконечник 5 трубки клапана адсорбера и саму трубку от модуля впуска.

Если автомобиль с двигателем 21129:

— отсоединяем трубки 1 и 2, рисунок 3, топливного трубопровода со скобой 3 крепления в сборе от модуля 4 впуска.

Отсоединяем колодки жгута проводов системы зажигания от разъемов:

— датчика 1, рисунок 4, положения коленчатого вала;

— датчика 1, рисунок 5, давления и температуры воздуха;

— дроссельного патрубка 2;

— клапана 4 заслонки впускной трубы (для двигателя 21129);

Отсоединяем хомуты крепления жгута проводов системы зажигания от модуля впуска и отводим жгут в сторону.

Если на автомобиле установлен двигатель 21129 то:

Отсоединяем колодки жгута 1, рисунок 6, проводов от катушек 4 зажигания, отсоединяем хомуты 2 от модуля 3 впуска и отводим жгут катушек зажигания в сторону.

Головкой на 10 отворачиваем три гайки и снимаем дроссельный патрубок с модуля впуска.

Головкой на 10 отворачиваем две гайки 1, рисунок 7, крепления модуля 3 к головке цилиндров и снимаем специальные шайбы.

Отсоединяем хомут крепления жгута проводов форсунок от модуля впуска

Головкой на 10 отворачиваем тринадцать болтов 1, рисунок 8, крепления и снимаем защиту 2 двигателя.

Отворачиваем винт 1, рисунок 9, крепления трубки 6 направляющей указателя уровня масла к модулю впуска и снять трубку с указателем уровня масла в сборе.

Разрезать хомут 2 крепления жгута 3 проводов к нижнему шлангу 4 вентиляции картера.

Плоскогубцами отжимаем хомут 5 и отсоединяем шланг вентиляции картера нижний от патрубка блока цилиндров.

Снимаем ремень 7 привода навесных агрегатов (см. статью по снятию ремня).

Если установлен двигатель 21129 и система кондиционирования:

— головкой на 10 отворачиваем три болта 1, рисунок 10 крепления, снимаем компрессор 2 системы кондиционирования не нарушая герметичности системы и подвешиваем на технологический крючок.

Головкой на 13 отворачиваем гайку 1, рисунок 11, крепления и отсоединяем от генератора 5 клемму 2 жгута проводов.

Отсоединяем колодку жгута 3 проводов от генератора.

Головкой на 10 отворачиваем четыре болта 1, крепления и снимаем генератор 2.

Головкой на 13 отворачиваем болт 1, рисунок 13, крепления клеммы 2 провода «массы» на кронштейне 3 навесных агрегатов и отсоединяем клемму.

Головкой на 13 и 17 отворачиваем болты 1 и 2 крепления и снимаем кронштейн 3 навесных агрегатов.

Отсоединяем колодку 1, рисунок 15, жгута проводов от датчика 2 фаз.

Отсоединяем с помощью плоскогубцев и шлицевой отвертки, хомут крепления жгутов проводов от модуля впуска и отводим жгут проводов в сторону.

Теперь, нужно расконтрить три шайбы, рисунок 16, контрящие и отвернуть три гайки 3 шпилек крепления дополнительного глушителя 2 к приемной трубе 5 глушителя с нейтрализатором в сборе, отсоединить дополнительный глушитель от приемной трубы глушителя и снять прокладку 4 (применяем плоскую отвертку, гаечный ключ на 10, головку на 10, удлинитель и трещотку).

Головкой на 18 отворачиваем болты 1 и 2, рисунок 17, крепления штанги 5 к силовому агрегату 4 и снимаем кронштейн 3.

Головкой на 13 отворачиваем болты 1 и 2, рисунок 18, и три гайки 2 с шайбами 4 крепления модуля 3 впуска к головке цилиндров 5.

Осторожно наклоняем двигатель в направлении от радиатора системы охлаждения и снимаем модуль впуска.

Если на автомобиле установлен двигатель 11189 то:

— головкой на 10 отворачиваем три гайки 1, рисунок 19 и снимаем кронштейн 2.

— головкой на 13 отворачиваем пять гаек 1, рисунок 20, крепления модуля впуска со стороны щитка передка и снимаем модуль 2 впуска.

Установка модуля впуска

Для автомобилей с двигателем 21129

Осторожно наклонить двигатель в направлении от радиатора системы охлаждения и установить модуль 3, рисунок 18, впуска на головку 5 цилиндров.

Завернуть и затянуть два болта 1 и три гайки 2 с шайбами 4 крепления модуля впуска. Момент затяжки болтов и гаек 2,1 — 2,5 Нм (21 — 25 кгс.м) (применяется: — головка сменная, вороток, удлинитель, ключ моментный).

Установить кронштейн 3, рисунок 17, и болты 1 и 2 крепления штанги 5 к силовому агрегату 4. Момент затяжки болтов 90 — 120 Нм (9…120 кгс.м) (применяется: головка сменная 18, вороток, ключ моментный).

Установить на фланец приемной трубы 5, рисунок 16, с нейтрализатором в сборе новую прокладку 4, присоединить дополнительный глушитель 2, установить контрящие шайбы 1.

Завернуть и затянуть три гайки 3 шпилек крепления дополнительного глушителя к приемной трубе и законтрить. Момент затяжки гаек 21 — 25 Нм (2,1 — 2,5 кгс.м) (применяется: — головка сменная 10, ключ трещоточный, ключ моментный, притупленное зубило, молоток).

Присоединить колодку 1, рисунок 15, жгута проводов к датчику 2 фаз и хомут крепления жгута проводов к модулю впуска.

Установить кронштейн 3, рисунок 14, навесных агрегатов и закрепить болтами. Момент затяжки болтов: 1 (М8) – 15 — 24 Нм (1,5 — 2,4 кгс.м); 2 (М10) – 33 — 52 Нм (3,3 — 5,2 кгс.м) (применяется: — головка сменная 13, 17, удлинитель, вороток, ключ моментный).

Установить клемму 2, рисунок 13, провода «массы» на кронштейн 3 навесных агрегатов и зафиксировать болтом 1. Момент затяжки болта 18 — 22 Нм (1,8 — 2,2 кгс.м) (применяется: — головка сменная 13, ключ трещоточный, ключ моментный).

Установить генератор 2, рисунок 12.

Для автомобилей с двигателем 21129 и системой кондиционирования

Установить компрессор 2, рисунок 10, системы кондиционирования.

Для автомобилей с двигателем 21129

Установить ремень 7, рисунок 9, привода навесных агрегатов.

Установить шланг 4 вентиляции картера нижний на патрубок блока цилиндров и закрепить хомутом 5 (применяем плоскогубцы).

Зафиксировать новым хомутом 2 жгут 3 проводов к шлангу 4 вентиляции картера нижнему.

Установить трубку 6 направляющую указателя уровня масла и закрепить винтом 1 к модулю впуска. Момент затяжки винта 3 — 8 Нм (0,3 — 0,8 кгс.м) (насадка крестообразная, ключ моментный).

Установить брызговик 2, рисунок 8, двигателя и закрепить болтами 1 (головка сменная 10, вороток и удлинитель).

Установить две шайбы 2, рисунок 7, завернуть и затянуть две гайки 1 крепления модуля впуска 3 к головке цилиндров. Момент затяжки гаек 3 — 5 Нм (0,3 — 0,5 кгс.м) (применяется: — головка сменная 10, вороток, удлинитель, ключ моментный).

Присоединить хомут крепления жгута проводов форсунок к модулю впуска.

Установить дроссельный патрубок на модуль впуска и закрепить тремя гайками. Момент затяжки гаек крепления модуля впуска 5 — 8 Нм (0,5 — 0,8 кгс.м)

Присоединить колодки жгута 1, рисунок 6, проводов к катушкам 4 зажигания, присоединить хомуты 2 к модулю 3 впуска.

Присоединить колодки жгута проводов системы зажигания к разъемам датчиков и исполнительных механизмов в порядке обратном снятию.

Присоединить хомуты крепления жгута проводов к модулю впуска.

Присоединить трубки 1 и 2, рисунок 3, топливного трубопровода со скобой 3 крепления в сборе к модулю 4 впуска.

Для автомобилей с двигателем 11189

Установить модуль 2, рисунок 20, впуска на впускную трубу. Навернуть и затянуть гайки 1 крепления модуля впуска со стороны щитка передка. Момент затяжки гаек 7 — 15 Нм (0,7…1,5 кгс.м).

Установить кронштейн 2, рисунок 19, и закрепить гайками 1. Момент затяжки гаек 2 — 5 Нм (0,2…0,5 кгс.м).

Для автомобилей всех комплектаций

Присоединить движением вдоль оси штуцера наконечник 5, рисунок 2, трубки клапана адсорбера до щелчка пружинного фиксатора. После установки проверить надежность фиксации трубки.

Установить трубку клапана адсорбера в элементы крепления на модуле 6 впуска.

Присоединить трубку 4, рисунок 2, вентиляции картера, шланг 2 вакуумного усилителя тормозов, шланг 4, рисунок 1, впускной трубы и верхний шланг 3 вентиляции картера в порядке обратном снятию (отвертка крестообразная, плоскогубцы).

Установить экран модуля впуска.

Присоединить клемму провода «массы» к аккумуляторной батарее.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
