Как подключить 2 дин магнитолу в машине

В настоящее время потребителям предлагается множество различных аудиосистем, отличающихся между собой как по цене, так и по функционалу, а также типу. Переходная рамка для 2 DIN автомагнитолы — это элемент, использующийся для правильно подключения мультимедийной системы. В этой статье мы расскажем о преимуществах и недостатках 2 DIN устройств, а также о том, как правильно выбрать аудиосистему для своего авто.

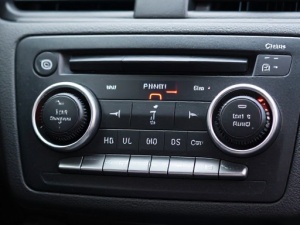

Понятие DIN

Автомагнитола 2 DIN представляет собой универсальную аудиосистему, использующуюся для считывания медиафайлов различных форматов. В 2 DIN устройствах ключевым отличием от традиционных магнитол являются габариты, составляющие 17.8 см х 5 см х 18 см. Установка 2 DIN магнитолы возможна не на все транспортные средства, а только в те авто, где для этого предусмотрено специальное место в центральной консоли.

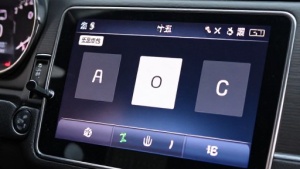

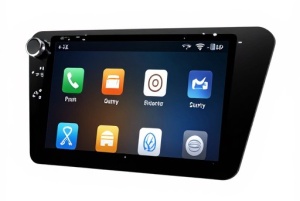

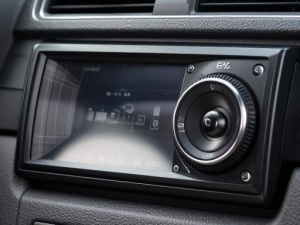

Автомобильная 2 DIN магнитола

Как подключить камеру, телефон и кнопки руля к 2 DIN магнитоле

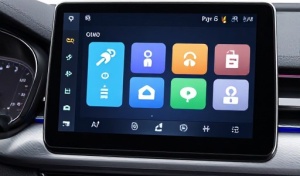

Как подключить 2 DIN магнитолу с алиэкспресс в автомобиле

DIN — это «Deutsche Industriele Norme» — или «Немецкие промышленые стандарты». Стандарт габаритов магнитолы, устанавливаемой в штатное гнезо автомомбиля. Эти стандарты используют все производители автомобилей и автомобильных магнитол (или почти все), по крайней мере все китайские магнитолы, поставляемые нам с алиэкспресс, все они собраны по стандартам 1 DIN, а чаще — 2 DIN. К слову, 1 DIN — размер магнитолы, ширина х высота которой — 180х50мм. 2 DIN — 180х100мм, при монтажной глубине всех DIN в 160мм. Есть так же очень редко применяемый стандарт габаритов магнитолы 1,5 DIN — 180x75mm. Но такую магнитолу найти — большая редкость, поэтому рассмотрим сегодня обычный размер мультимедийки — 2 DIN.

Так, чтобы нам подключить такую магнитолу, если у нас до этого в машине стояла магнитола 1 DIN, придется снять старую магнитолу и установить ушки, на которые крепится магнитола под торпедо, от новой магнитолы (такие чаще всего идут в комплекте к магнитоле, но всегда уточняйте). Кроме ушек, нам понадобится так же рамка под размер 2 DIN, которой в комплекте к магнитоле уже не будет. Она покупется отдельно для каждого автомобиля. Очень желательно обработать места крепления и соприкосновения пластика такой рамки составом типа «антискрип», иначе в салоне будут издаваться не очень приятные скрипы, они проявятся не сразу, но со временем.

Итак, с посадкой магнитолы все более-менее понятно (кому не очень понятно — посмотрите видео установки 2 дин магнитолы ниже). Теперь нам необходимо рассмотреть схемы подключения 2 дин магнитолы, а так же рахобраться с ее распиновкой.

Схемы подключения 2 DIN магнитолы

Большинство китайских 2 дин магнитол с алиэкспресс подключаются к автомобилю через ISO — евроразъем. Это самый универсальный разъем, его проще всего подключить практически к любому автомобилю. И распиновку он имеет довольно логичную и простую.

Распиновка ISO — евроразъема китайской 2 дин магнитолы с алиэкспресс (пример — Podofo — 7018B). Анлогичные магнитолы с ISO разъемом будут иметь такую же распиновку.

Обозначение проводов китайской 2 дин магнитолы

Но есть и другие часто применяемые на китайских магнитолах разъемы. С их распиновкой и последующим подключением и предлагаю вам ознакомиться

Распиновка 2 дин магнитолы из китая

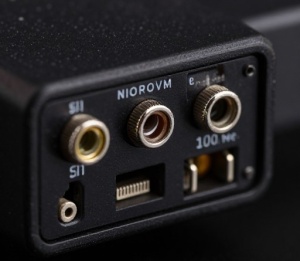

Значение разъемов 2 дин магнитолы

Значение проводов 2 дин магнитолы

Подключение тюльпанов 2 дин магнитолы

Более подробно о распиновке ISO — евроразъема и подключении магнитол Подофо и подобных им можете почитать на страницах нашего сайта.

Видео — примеры подключения 2 DIN магнитол

Схемы подключения — это конечно хорошо, но гораздо нагляднее юудет посмотреть как кто-то до вас уже прошел путем подключения 2 дин магнитолы в штатное место и снял об этом достаточно толковый видеоролик. Итак, предлагаю вам ознакомиться с самыми выдающимися трудами подключения магнитол, которые только имеются в коллекции ютуба.

Подключение 2 дин магнитолы на примере Лада Приора

Подключение 2 дин магнитолы в Kia Rio или Hyundai Solaris

Подключение 2 дин магнитолы в Renault Logan или Sandero

Подключение 2 дин магнитолы в Toyota Corolla 120

Из роликов следует, что ничем особо сложным, кроме частичного разбора торпедо автомобиля, подключение магнитолы 2 дин в штатное место не отличается. Достаточно лишь купить все необоходимое, разобраться в схеме подключения и распиновки магнитолы, а так же проводами и не спеша все подключить. Любому мало-мальски рукастому человеку данный процесс не составить никаких проблем.

Как подключить камеру, телефон и кнопки руля к 2 DIN магнитоле

Вопросы подключения к китайской 2 дин магнитоле кнопок управления с руля, камеры заднего вида и синхронизации с ней телефона настолько обширны, что одной статьи для рассмотрения этих тем никак не хватит. Поэтому мы решили разбить эти темы по следующим статьям:

Основные функциональные особенности устройств

Основной характеристикой DIN 2 универсальных магнитол является наличие дисплея, который может использоваться для разных целей.

Помимо этого, такие системы обладают следующими особенностями:

1. Большая часть устройств сегодня предлагают пользователям сенсорное управление. В этом случае все зависит от модели, поскольку в продаже можно найти автомагнитолы 2 DIN, управление которыми осуществляется с помощью кнопок. Тем не менее, сенсорная технология доказала свою практичность и надежность, поэтому она пользуется успехом у многих потребителей.
2. Возможность воспроизведения файлов самых разных форматов. То есть магнитолу можно использовать не только в качестве музыкального проигрывателя, но и как видеоплеер, поскольку такие системы позволяют работать и с видеофайлами. При необходимости систему можно синхронизировать с мобильным гаджетом или планшетом, что позволит считывать данные со сторонних устройств. Также нужно отметить, что такие системы позволяют считывать файлы с разных носителей, в частности, CD- и DVD-дисков, USB-накопителей и SD-карт.
3. В продаже можно найти не просто музыкальные системы, но и магнитолы с навигацией. Благодаря большому дисплею водитель может без проблем настроить и использовать систему с GPS навигатором. При покупке такого девайса следует ориентироваться на программное обеспечение, на котором он работает. Например, многие пользователи хвалят устройства с платформой Navitel, поскольку карты в этом ПО хорошо адаптированы под отечественные дороги.
4. Встроенный Bluetooth-адаптер. Такая функция сегодня есть в каждой второй автомагнитоле 2 DIN. Эта опция позволяет синхронизировать любой мобильный гаджет, в котором есть опция Bluetooth, с головным устройством. Водитель сможет добавить в магнитолу контакты из телефонной книги, а также воспроизводить треки с портативных гаджетов. Кроме того, если телефон будет синхронизирован с системой, водитель сможет не отвлекаясь от дороги разговаривать по телефону с другими абонентами.
5. Достойное качество звука. Как показывает практика, обычно двойные магнитолы позволяют обеспечить оптимальное качество звучания, разумеется, если в машине установлена более-менее нормальная акустика (автор видео — Дмитрий Истомин).

Преимущества и недостатки

Сначала рассмотрим плюсы:

• удобство управления и настройки благодаря большому экрану;
• доступная цена на большинство девайсов — можно подобрать модель в соответствии со своими возможностями;
• множество различных функций, использующихся для выполнения тех или иных целей;
• удобная платформа;
• возможность подключения камеры заднего вида, но здесь все зависит от модели;
• конкурентное качество звучания, особенно если в машине установлена нормальная акустика;
• в большинстве магнитол есть функция ТВ-тюнера, что позволяет просматривать телевизионные программы;
• возможность считывания информация с разных носителей.

Но у таких автомагнитол есть и минусы, в частности:

• если вы отдаете предпочтение дешевому варианту, то должны понимать, что он будет работать не так стабильно, как более дорогие аналоги;
• как показывает практика, ТВ-тюнер в большинстве моделей очень слабый;
• устройства, работающие на платформе Android, виснут чаще остальных.

Переходные рамки для установки

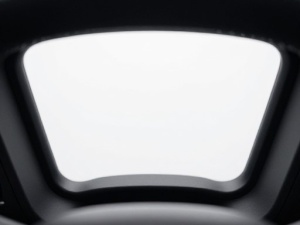

Переходная рамка для аудиосистемы

Переходные рамки используются для установки головных устройств в центральную консоль авто. Современные производители автомобилей делают все возможное для того, чтоб в их машины не могли быть установлены нештатные магнитолы. Соответственно, покупая нештатную автомагнитолу, владелец машины может столкнуться с трудностями ее дальнейшего монтажа. Нужно учитывать, что рамки бывают разными, иногда они могут занимать очень много места на торпеде.

Если устанавливать мультимедийную систему с переходной рамкой, то вы сможете закрыть все зазоры, которые могут появиться на центральной консоли в результате установки. Выбор рамки осуществляется в соответствии с моделью авто, а также годом выпуска. Если вы являетесь владельцем нового автомобиля, то вполне возможно, что вы не сможете найти в продаже рамку, поскольку их выпуск начинается спустя какое-то время после выпуска машины (автор видео — Алексей Васильев).

Отзывы

Критерии выбора

Как правильно выбрать 2 DIN магнитолу:

1. В первую очередь — это стоимость, которая определяется в соответствии с финансовыми возможностями покупателя. Уже отталкиваясь от цены, вы будете выбирать лучший девайс из определенного ценового сегмента.
2. Следует обратить внимание на функциональные особенности, ведь чем больше будет опций, тем больше у водителя появится возможностей в плане управления и эксплуатации. Подробнее о дополнительных функциях мы писали выше.
3. Возможность считывания информации с разных носителей. CD и DVD диски — это прошлый век, поэтому ориентироваться на наличие только этих приводов нельзя. Устройство должно быть оснащено как минимум USB-выходом, а также слотом для подключения SD-карты.
4. Размеры в центральной консоли вашего авто. Если вы подберете магнитолу, размеры которой не соответствуют габаритам отверстия в торпеде, то дополнительно нужно будет приобрести еще и рамку.
5. Если вы цените хорошее качество звучания, то также обратите внимание на мощность выхода. Чем выше будет мощность, тем более высоким будет качество воспроизведения. Как показывает практика, мощности на 50 Вт хватает для нормального качества звука.
6. Подсветка. Важно, чтобы она была с функцией регулировки, если ее нет, то подсветка должна быть не яркой. В противном случае она будет отвлекать водителя от дороги, что напрямую влияет на безопасность управления транспортным средством.
7. Возможность настройки эквалайзера позволит отрегулировать качество звучания в соответствии с вашими предпочтениями.
8. Количество подключаемых динамиков. Если кроме стандартных четырех колонок вы хотите установить пищалки (твиттеры), усилитель и сабвуфер, обязательно удостоверьтесь в том, что покупаемая магнитола поддерживает эту возможность (автор видео — канал Посылки из Китая для CergeyNchina).

Процесс изготовления

Работа над созданием требуемого размера рамки состоит из нескольких этапов.

Начальный этап

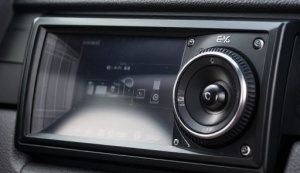

Малярный скотч необходим для обклеивания магнитолы по форме предполагаемого нанесения «Холодной сварки», что позволит снять автомагнитолу в любое время, не закрепляя ее намертво. Поверх малярного скотча можно нанести пищевую пленку, чтобы облегчить процесс снятия рамки без повреждений.

Для повышения прочности переходной рамки ее периметр можно обнести тонкой медной проволокой. Для легкого извлечения рекомендуется пустить под рамку капроновую нить.

После завершения процесса лепки рамки необходимо создать 2 тонких крепления. Они должны подходить под размер колпаков и соответствовать диаметру между тоннелем для магнитолы и краем панели сверху. В случае если слепленная модель выходит за край, можно подогнать размер с помощью наждачной бумаги №40 и напильника. Неровные поверхности аккуратно сгладить.

Шпатлевание и грунтовка

Шпатлевание поверхности лучше проводить с применением двухкомпонентной шпатлевки, предназначенной для пластиковых бамперов. Для грунтования лучше использовать акриловый грунт, продающийся в виде спрея, т.к. он обладает высокими эксплуатационными качествами.

Рабочую поверхность следует обезжирить и очистить. Шпатлевание выполнить с применением резинового шпателя и сгладить неровности в конце работы наждачной бумагой №120.

Перед наложением грунтовки поверхность обработать наждачной бумагой №340 и обезжирить. Для получения необходимой текстуры в большинстве случаев достаточно 3 слоев грунта.

Инструкция по установке своими руками

Краткая инструкция по монтажу:

1. Сначала подготовьте место для установки. В зависимости от автомобиля, может потребоваться демонтаж некоторых облицовочных элементов центральной консоли.
2. Затем осуществляется установка переходной рамки, если в этом есть необходимость.
3. Автомагнитола подключается к бортовой сети автомобиля. К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Если на руле вашего авто есть кнопки управления магнитолой, то их также надо подключить, если это позволяет устройство. Кстати, если в автомобиле не установлены динамики, то их сначала следует вмонтировать в двери и заднюю полку, а затем уложить проводку под облицовкой салона, которая будет идти к магнитоле.
4. Девайс ставится в посадочное место и фиксируется в нем. Следует отметить, что магнитола должна быть надежно закреплена, чтобы она не вибрировала при езде по бездорожью или неровным дорогам.
5. Проверьте работоспособность автомагнитолы и установите на место все облицовочные элементы салона.

Фотогаларея «Монтаж своими руками»

1. Снимите часть облицовки на центральной консоли.

2. Установите купленную или самодельную переходную рамку.

3. Произведите монтаж автомагнитолы в посадочное место.

Цена вопроса

Стоимость магнитолы зависит от производителя, а также ее функционала. Самый дешевый вариант — Swat WX-212UBW — можно найти в продаже за 3 тысячи рублей. Средняя стоимость более-менее качественных устройств составляет от 6 тысяч руб. Качественную магнитолу Alpine INE-W987D можно купить за 78 тысяч рублей.

Инструкция по подключению китайской магнитолы

В самом начале нашей статьи определимся с понятием «китайские магнитолы», для того чтобы не возвращаться к нему впоследствии. Итак. На сегодняшний день вся аудио- и видеоэлектроника всеобще известных мировых брендов, предназначенная к установке в легковом и большегрузном автотранспорте, производится на вынесенных на территорию Китая производствах одноименных компаний. Таким образом, говоря Пионер, Сони и тому подобные названия, мы автоматически подразумеваем продукцию, выпущенную в КНР.

Схема

Как подобрать

Владелец автомобиля подбирает переходную рамку в зависимости от даты выпуска машины (до рестайлинга или после). Фронтальные панели мультимедийного оборудования имеют унифицированные размеры, в набор входит декоративный элемент, обрамляющий переднюю часть головного устройства. Если декоративный узел в комплекте не предусмотрен, то потребуется подобрать элемент по модели магнитолы или изготовить самостоятельно из эпоксидной смолы или пластмассы, используемой в стоматологии.

Для самостоятельного изготовления рамки потребуется оклеить посадочное гнездо скотчем, а затем установить магнитолу (предварительно покрытую защитным материалом). Затем между проигрывателем и корпусом панели приборов вставляются отрезки пластика, позволяющие позиционировать детали. В зазор набивается холодная сварка или иной быстротвердеющий материал, для повышения жесткости заготовки в тело детали закладывается медная проволока диаметром 2-3 мм и предусматривается шнурок для вытягивания элемента из гнезда.

После затвердевания материала заготовка извлекается и подвергается механической обработке. Обнаруженные трещины или пустоты заделываются, поверхность несколько раз грунтуется. На финишном этапе производится окраска изделия в требуемый цвет. Допускается нанесение на материал декоративной пленки, имитирующей различные материалы. Затем рамка ставится на штатное место.

Установка

Для установки головного устройства на Лада Гранта выпуска 2012-17 гг. потребуется снять штатную облицовку. Деталь держится на защелках, расположенных по периметру, и вращающихся регуляторах климатической установки. Владелец машины может самостоятельно доработать накладку, сняв ящик для мелких предметов и удалив перемычки. Завод выпускает готовую облицовку (номер по каталогу 2190-0532601-420), приспособленную для размещения магнитолы размера 2 Дин.

Затем необходимо вырезать перемычки в глубине панели приборов, препятствующие монтажу оборудования формата 2 Din. Поскольку при резке образуется стружка, то под рабочую зону подкладывается тканевая салфетка. Корпус магнитолы с установленным кронштейнами вставляется в гнездо, а затем крепится винтами к штатным отверстиями. После установки головного устройства вокруг панели монтируется штатная рамка (из набора проигрывателя) или вставляется декоративный элемент, изготовленный сторонними производителями.

Монтаж 2 Din магнитолы на машины выпуска после 2020 г. состоит из этапов:

1. Протянуть кабель антенны из полости под перчаточным ящиком до центральной части приборной панели. Для упрощения процедуры протяжки рекомендуется снять корпус перчаточного ящика, который держится на пластиковых осях. Затем снимается декоративная накладка панели приборов, что позволяет снять пластиковую панель, расположенную за перчаточным ящиком.
2. Прикрутить к корпусу магнитолы металлические кронштейны, при монтаже следует учитывать, что детали для левой и правой стороны имеют отличия в конфигурации. Для крепления используются винты из комплекта головного устройства. Выставить кронштейны на одном уровне, для корректировки положения используются дополнительные шайбы.
3. Подключить коммутационные кабели и закрепить головное устройство в панели.
4. Установить на переходную рамку металлические защелки, удерживающие деталь в панели приборов.
5. Смонтировать переходной элемент на штатном месте, деталь равномерно прижимается руками до момента срабатывания фиксаторов.

После установки рамки на штатное место ставится блок регуляторов климатической установки. Элемент крепится на защелках, винтов в конструкции не предусмотрено. В последнюю очередь ставятся на место рукоятки регуляторов температуры и направления потоков воздуха. Также необходимо смонтировать рукоятку рычага переключения воздушной заслонки.
