Зачем они вообще нужны?
Принудительная очистка топлива — необходимость, гарантирующая работоспособность любого двигателя, работающего на жидком топливе. Наполняя полость фильтра, бензин проходит через слой (их может быть несколько) фильтрующего материала, оставляя на его поверхности частички пыли, грязи и прочие твердые включения, пагубно влияющие на детали двигателя.
Если рацион «пищи» мотора авто составляет дизельное топливо, то дополнительно требуется сепаратор, который поможет очистить топливо помимо механических включений еще и от содержания воды.
Принцип работы его основан на том, что вода тяжелее солярки, а центробежная сила помогает отделить их друг от друга. Из-за специфики работы сепараторов большинство из них имеют исполнение с подогревом.
Как устроен топливный фильтр?
Фильтрация топлива на современных автомобилях — двухступенчатая. Перед бензонасосом отсевом загрязняющих частиц занимается мелкая капроновая приемная сетка. А затем окончательный отсев частиц размером свыше 10 мкм (для бензина) осуществляет фильтр тонкой очистки.
Где находится топливный фильтр
Расположение топливного фильтра зависит от типа двигателя и модели автомобиля. В карбюраторных моторах фильтр всегда располагают рядом с топливным насосом и карбюратором. В инжекторных автомобилях топливный фильтр устанавливают неподалеку от насоса. Если насос стоит в топливном баке, то и фильтр под кузовом, неподалеку от него. Если насос под капотом, то и фильтр рядом с ним. В дизельных двигателях фильтр тонкой очистки всегда стоит неподалеку от ТНВД и форсунок, а место установки фильтра грубой очистки зависит от модели (не на каждой стоят два фильтра).
На большинстве автомобилей, которые выпущены после 1980 года с завода устанавливается фильтр тонкой очистки, а нередко и фильтр грубой очистки. Поэтому при регулярной замене обоих фильтров установка еще одного не даст никаких преимуществ. Если по каким-то причинам на машине не стоят фильтры, или стоит только один, то установка второго фильтра позволит повысить срок службы и качество очистки топлива. Прежде чем выяснять, нужен ли вашему автомобилю дополнительный топливный фильтр, найдите места установки фильтров в инструкции по эксплуатации или скачанной из интернета схеме. Затем проверьте, стоят ли фильтры там, где необходимо. Если фильтров нет на месте, осмотрите все топливопроводы. Возможно, предыдущий владелец машины установил их в другом месте. Для этой операции понадобится смотровая яма или подъемник. Если фильтров нет, или установлен только фильтр грубой/тонкой очистки, установите недостающий.
Как часто менять топливный фильтр
Если вы используете качественный бензин, который приобретаете у проверенного поставщика, то меняйте фильтр каждые 10–15 тысяч километров. Оптимально делать это при каждой замене масла. Если вы не знаете, какого качества топливо заливаете в машину, меняйте фильтр каждые 5–7 тысяч километров.

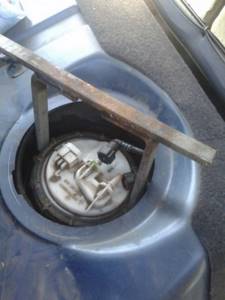

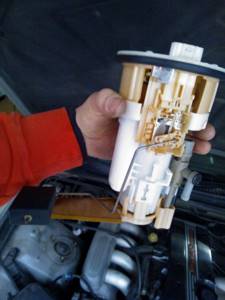

Демонтаж топливного фильтра высокого давления
На какие автомобили устанавливают топливный фильтр?
Топливные фильтры устанавливают и на бензиновые автомобили, и на дизельные. Причем у последних требования к качеству фильтрации выше, чем у бензиновых. Вызвано это тем, что давление, под которым топливо впрыскивается в цилиндры дизеля, намного больше, чем аналогичный параметр у бензиновых собратьев. А большие давления требуют меньших зазоров в насосах и форсунках; при этом частицы, пропущенные фильтром, должны быть намного меньше величины зазора, чтобы не вызывать износа.
Описание
Предназначение топливного фильтра (ТФ) заключается в отсеивании частиц пыли и загрязнений, предотвращении попадания их в топливную систему мотора. При отсутствии очистительного элемента в системе пыль и другие вредоносные компоненты забивают и выводят из строя топливную систему.
Фильтр топлива в разрезе: 1 — фильтрующий элемент для инжекторных авто, 2 — его корпус
Процесс фильтрации состоит из двух и больше степеней очистки (в зависимости от структуры фильтра и его производства). Первая степень называется грубой, поскольку ей удается отсеивать крупные частицы грязи, которые попали в бензобак вместе с топливом. Вторая — фильтр тонкой очистки, который располагается где-то между бензобаком и мотором транспорта (это «где-то» может находиться в разных местах, в зависимости от авто).
Фильтры различаются по своей конструкции. Они устанавливаются, исходя из типа топливной системы. Есть три вида:
- карбюраторная;
- инжекторная;
- дизельная.
Специфика дизельных фильтров заключается в том, что тип такого мотора является очень уязвимым, поэтому топливо для систем должно быть максимально очищено. В этом случае топливо авто проходит три степени очищения — в бензобаке, а затем грубую и тонкую очистку. Предназначение топливного фильтра для дизельного двигателя заключается в предотвращении попадания воды в камеру сгорания. Если учесть эти факторы, становиться понятно, почему качественный ТФ для дизельного авто стоит на порядок дороже, чем элемент очистки для бензинового мотора.
Дизельный ТФ: 1 — дизель, 2 — эмульсия насоса, 3 — очищение от грязи, 4 – чистое топливо с остатками конденсата, 5 — гидрофобный материал, 6 – отстойник влаги
По конструкции фильтры могут быть двух видов: сборные и неразборные. Если в авто установлен неразборный бензиновый очистительный компонент, то в случае его непригодности производится полная замена топливного фильтра. Сборные ТФ не требуют полной смены — достаточно заменить фильтрующий элемент.
Помните: грамотно подобранный ТФ конкретно для модели автомобиля сэкономит топливо и увеличит периодичность его замены. При несвоевременном процессе замены компонента последствия для топливной системы могут быть плачевными.
Не знаете, где расположен топливный фильтр и какова периодичность его смены, ознакомьтесь с инструкцией по эксплуатации. Можем сказать, в большинстве на дизельных и карбюраторных авто фильтр располагается в подкапотном пространстве. Компоненты очистки бензина в инжекторных авто находятся под днищем автомобиля (если фильтр не разборный), либо под задним сидением. В этом случае ТФ, находится непосредственно в бензонасосе и его замена заключается в замене сетки топливного насоса.
Рекомендуем: Самостоятельная замена радиатора печки ВАЗ 2114/15: как провести процедуру разными способами
Инжекторные топливный фильтры не подвержены коррозии, поскольку изготовляются из сплавов алюминия или пластмассы.
Разборной ТФ
Виды топливных фильтров
Все топливные фильтры различают по следующим параметрам:
- степени очистки (тонкой, грубой);
- типу корпуса (металл, пластик);
- рабочему давлению (низкого, высокого);
- виду топлива (бензин, солярка).
- Фильтры грубой очистки устанавливают перед топливным насосом бензиновых двигателей. На дизельных двигателях, если есть вероятность заправки некачественной соляркой, перед топливным насосом высокого давления (ТНВД) устанавливают оба вида фильтров.
- Фильтры в пластиковом корпусе применяют для предварительной очистки в топливопроводах низкого давления. Фильтры в металлическом корпусе применяют как в топливных магистрялях низкого давления дизельных двигателей, в которых необходимо обеспечить функцию ручной подкачки топлива, так и в топливопроводах высокого давления.
- Фильтры низкого давления применяют только в соответствующих им топливопроводах – перед насосом в инжекторых, а также до и после топливного насоса в карбюраторных двигателях. Наполнение и корпус фильтра не рассчитаны на высокое давление топлива, а также имеют меньшую степень фильтрации. Фильтры высокого давления (до 10 атмосфер) обеспечивают гораздо более качественную защиту, но хорошо работают лишь на своих участках. Установка такого фильтра в участок с низким давлением приведет к серьезному падению количества топлива, которое поступает к насосу или карбюратору.
Это интересно: Ведет сцепление: что это значит, почему и что делать
Фильтр для карбюратора
Поскольку карбюраторный двигатель отличается низким давлением, рабочая смесь попадает в мотор по специальным резиновым шлангам. Именно в них «врезается» фильтрующий элемент. Это может быть изделие из пластмассы либо металла. В изделии имеется 2 трубки (впуск/выпуск). В целях наибольшей надёжности шланги закрепляются при помощи специальных зажимов.
Фильтр для инжектора
Особенность этого элемента — передача ключевой функции на центральный электронный блок. Рабочая смесь поступает в двигатель под высоким давлением, а это предполагает наличие металлических топливопроводов высочайшего качества. Если говорить о самом топливном насосе, то он производится из стали либо иных особо прочных металлов. В качестве соединителей используются резьбовые элементы.
Фильтр для дизеля
Топливо для дизельного двигателя считается самым «грязным» из существующих сегодня, оно предполагает повышенную очистку от всевозможных примесей. Наибольшую опасность внутренним элементам автомобиля несут парафины. Они, трансформируясь в кристаллы, засоряют основные зазоры у деталей. А потому на транспортные средства, работающих на солярке, как правило, ставится два фильтрующих устройства – главное и дополнительное. Это позволяет очищать топливо от ненужных примесей на 100%.
Разновидности фильтров
Кроме того, фильтрующие элементы, устанавливаемые на транспортные средства, различаются по следующим характеристикам:
- степень очистки (грубая/тонкая);
- вид кожуха (металл/пластмасса);
- рабочее давление (высокое/низкое);
- тип горючего (солярка/бензин).
Как менять топливные фильтры
После того как определились с необходимостью замены фильтров и их местонахождением, автовладельцу необходимо понимать, возможна ли самостоятельная замена фильтров, или лучше сразу ехать в автосервис.
Чаще всего заменить сразу два топливных фильтра, встроенных в единый блок с топливным насосом и расположенным в баке – достаточно непросто. Чтобы произвести эту процедуру необходимо обладать рядом специфических навыков по ремонту машины.
Кроме того, не стоит забывать, что на многих свежих моделях автомобилей производитель предусматривает замену фильтра тонкой очистки только заменой всего блока вместе со встроенным топливным насосом, который стоит довольно дорого (такая замена закладывается маркетологами в целях увеличения расходов владельца на содержание машины). То есть, замена фильтра отдельно от насоса в таких машинах может потребовать большого количества усилий и времени.
В случае же с фильтром тонкой очистки, расположенном на топливной магистрали, произвести его замену гораздо проще, и это может быть под силу практически любому автовладельцу, кто умеет менять колёса на автомобиле.
Ресурс топливного фильтра
Современные автомобильные системы очистки топлива имеют 2 степени очистки. Первая степень очищает от механических примесей: песок, частички пыли и т.д. Вторая — это фильтр тонкой очистки, который устанавливается на топливном проводе между двигателем и бензобаком.
Специалисты сервисных центров рекомендуют менять топливный фильтр через каждые 60 000 км пробега.
Если фильтр долго не менять, от степени загрязненности он создает нагрузку на топливный насос. Бензонасос в этом случае быстро ломается. Кроме нагрузки на бензонасос, грязный топливный фильтр влияет на работу двигателя. ДВС может не заводиться вовсе, может работать рывками, подтраивать. Если наблюдается троение двигателя, то надо скорее найти причину, потому что это может быть прогоревший клапан или дырявый поршень. В связи с неправильной работой двигателя может происходить неправильное переключение скоростей коробки передач. Особенно это плохо для автоматической коробки переключения передач, ведь АКПП может ориентируется на обороты двигателя, а при троении оно скачет само собой.
Зачем он нужен
Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.
Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.
Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.
Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.
Предлагаю начать с разновидностей.
Виды
Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.
- Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
- Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.
И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.
Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.
Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.
Потому различают три вида фильтров:
- карбюраторные;
- дизельные;
- инжекторные.
Расположение
Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.
Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный. Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя.
- Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
- Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
- Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.
Рекомендуем: Самые тихие и самые мягкие летние шины
Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.
Что будет, если топливный фильтр засорился?
Выводит из строя фильтры, конечно же, грязь, попадающая в баки наших автомобилей вместе с топливом. Причем отнюдь не нефтеперерабатывающие заводы тому виной. Топливо может загрязняться при хранении и перекачке. А засорение топливного фильтра водитель почувствует по поведению автомобиля, причем сначала на тех режимах, где мгновенный расход топлива двигателем максимален. Это — режимы движения с большими скоростями и интенсивный разгон. При этом двигатель будет терять тягу, работать с перебоями, хотя на холостом ходу и «спокойных» режимах все будет выглядеть пристойно.
Это интересно: Как отрегулировать боковую дверь на Газеле?

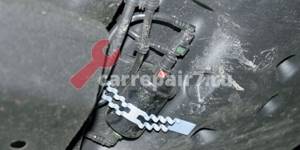

Признаки забитого топливного фильтра
Как мы уже отмечали, качество топлива — одна из главных причин сбоя в работе автомобильных двигателей. Проще говоря, однажды топливные фильтры перестают справляться с очисткой того, что поступает из бака в двигатель. Чтобы найти корень зла, обратимся к теории работы двигателей внутреннего сгорания (ДВС).
Учебники утверждают, что самый высокий коэффициент полезного действия (КПД) достигается при определенном соотношении воздуха и топлива в камере сгорания. В идеале оно составляет 14,7/1.
Можно представить, что произойдет, если это соотношение из-за забитости фильтра будет нарушено. Даже электронике, призванной контролировать идеальное соотношение «воздух-бензин», выровнять ситуацию будет весьма проблематично.
В чем же главные проявления забитости топливного фильтра:
- Нестабильная работа двигателя на холостом ходу. Стрелка тахометра дергается и упорно держится на высоких оборотах. В мелодию работы мотора добавляются новые и явно фальшивые ноты. Появляется дополнительная вибрация. Нередки случаи, когда мотор начинает «троить».
- Падение тяги двигателя. Говоря простым языком, нажатие педали акселератора перестает приводить к желаемому результату.
- Автомобиль начинает плохо заводиться. Чувствуется явная нехватка топлива. Все это в итоге приводит к тому, что однажды ваш «железный конь» вообще откажется исполнять волю хозяина, как всегда, в самый неподходящий момент.
Отметим, что проблема своевременной замены топливного фильтра не нова. В помощь автомобилистам сегодня некоторые производители предлагают топливные фильтры, снабженные средствами контроля загрязненности.
Работа датчиков основана на разнице теоретического давления и фактического (либо на входе/выходе) потока.
У современных автомобилей лампа критического засорения фильтра выведена на панель приборов, что удобно для получения сигнала о том, что «стража чистоты» пора менять.
Признаки и причины преждевременного засорения
В процессе езды нередко проявляются симптомы загрязнения сетчатых элементов, по которым вы сами можете определить, когда надо менять топливный фильтр. Они выглядят так:
- затруднен пуск двигателя «на холодную» — бензонасосу необходимо больше времени, чтобы поднять давление в системе;
- при попытке динамичного разгона наблюдается «провал» — автомобиль медленно набирает скорость из-за банальной нехватки горючего;
- то же явление возникает при движении с повышенной нагрузкой – в гору, с прицепом либо с максимальным количеством пассажиров;
- после резкого отпускания педали акселератора мотор не переходит на холостые обороты и глохнет.
Причина подобного поведения авто – преждевременный засор. Неисправность возникает при постоянной езде по пыльным дорогам или заправок некачественным топливом.
Отдельный момент, касающийся сепараторов на дизелях: если в холодный период залить в бак летнюю солярку без присадок, сетка и влагоотделитель может покрыться пленкой парафина. В подобной ситуации топливный фильтр нужно менять без промедления.
Рекомендуем: Замена радиатора печки ВАЗ 2110: инструкция
Если игнорировать перечисленные выше симптомы или просто не установить новую расходную деталь вовремя, то грязь вместе с водой прорывается дальше, к силовому агрегату. Это чревато такими последствиями:
- На карбюраторных моторах инородные частицы забивают самые маленькие отверстия в топливном тракте. Это жиклер холостого хода и калиброванное отверстие экономайзера. Позже засоряются и главные топливные жиклеры. Признаки – повышенный расход бензина и нежелание двигателя работать на холостых оборотах.
- На инжекторных и дизельных моторах страдают форсунки. В клапане детали образуются отложения, вызывающие повышенный износ. Если не выполнить ультразвуковую или другую прочистку вовремя, форсунки станут протекать и плохо распылять топливовоздушную смесь в цилиндры. Симптомы – очень затрудненный пуск «на горячую» и высокий расход горючего.
- Попадание воды или конденсата в цилиндры дизеля чревато дорогостоящим ремонтом. Дело в том, что камеры сгорания этих двигателей малы, а давление в цилиндрах – высокое. Присутствие несжимаемой жидкости в камере может привести к гидроудару и трещинам в ГБЦ.
Примечание. Протекающие форсунки подлежат замене, очистка им не поможет. Цена деталей, особенно для дизеля, довольно высокая. Проще сменить фильтрующий элемент на 5–10 тыс. км раньше положенного срока.
Если нужно менять фильтр из-за преждевременного загрязнения, проявившегося в нестабильной работе двигателя, то мусор наверняка попал в карбюратор или форсунки. В первом случае желательно продуть жиклер холостого хода (он выкручивается снаружи), а во втором посетить автосервис с целью промывки распылителей.
Подготовка автомобиля к замене топливофильтра
Перед тем как снять топливный фильтр, машину нужно поднять домкратом. Под колеса предварительно следует установить упоры — деревянные бруски или кирпичи — и вытянуть рычаг ручного тормоза. Подняв автомобиль на необходимую высоту, под днище подставляют опоры, чтобы обеспечить устойчивое положение.
Затем нужно снизить давление в топливной магистрали, вытащив предохранитель топливоподачи и дождавшись, когда мотор заглохнет. Чтобы пары бензина не воспламенились, с АКБ следует снять минусовую клемму.
Инструменты
Перед тем как поменять топливный фильтр, нужно запастись набором инструментов. Среди них:
- домкрат;
- плоскогубцы;
- плоская или крестообразная отвертка (в зависимости от вида винта);
- вороток;
- гаечные ключи: торцевой, разводной и трещотка.
Замена топливного фильтра
Основной порядок выполнения действий при замене ТФ на большинстве видов авто схож – по окончанию срока эксплуатации фильтрующего элемента старое устройство снимается, а вместо него ставится новый фильтр.
Главная отличительная особенность у разных двигателей — это расположение самого фильтра. А от этого зависит сложность выполнения работ и другие детали
Для демонтажа/монтажа ТФ у автомобилей с разными типами двигателей может потребоваться специальный инструмент и приспособления. Их нужно подготовить заранее. Далее мы расскажем, как поменять ТФ для каждого конкретного типа двигателя, объяснив, как снять старый и поставить новое фильтрующее устройство.
Замена ТФ на карбюраторе
У карбюраторного двигателя фильтрующее устройство, как правило, расположено под капотом. Изготовлено он из пластмасс/легкосплавных металлов, а его монтаж будет простым и понятным для каждого.
Во-первых, необходимо убрать зажим с каждой стороны, после этого демонтировать само фильтрующее устройство. Ставя новый ТФ, чрезвычайно важно поставить его правильно, не перепутав направление (впуск/выпуск). Чтобы автовладельцу было проще сориентироваться, на корпусе имеется стрелочка, которая при установке должна смотреть на бензобак.
Это интересно: Как сделать размораживатель стекол автомобиля (антилед) своими руками?
Поставив зажимы на место, надо закачать топливо при помощи ручки бензонасоса. Если в этот момент будет слышаться легкий свист, следовательно, нарушена герметичность. Обеспечить надёжный крепёж помогут металлические хомуты.
Важно! Топливное устройство не должно вступать в контакт с крышкой на головке и корпусом блока.
Замена фильтра на инжекторе
Замена ТФ на инжекторе
Подача рабочей смеси в цилиндры инжекторного двигателя происходит под высоким давлением, а потому ТФ для таких моторов делают металлическими с резьбовым крепежом на соединениях. Находиться ТФ инжектора может в моторном отсеке или под днищем.
- Для начала следует понизить давление в системе, для чего в предохранительном блоке, который расположен у рычага коробки передач, необходимо убрать средний (обычно он ответственен за функционирование насоса).
- Затем надо запустить двигатель и подождать, когда он заглохнет (обычно, не больше минуты).

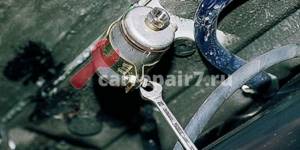

- Далее с помощью соответствующих инструментов производится демонтаж старого фильтра и произвести установку нового. Здесь стрелка должна показывать в направлении движения топлива.
Закончив работы, нужно поставить предохранитель на место. После этого попытайтесь запустить силовой агрегат.
Наверняка, 1-я попытка результата не принесет, поскольку необходимо некоторое время для стабилизации в системе рабочего давления.
Замена ТФ на дизеле
В заключение расскажем, как менять фильтр на машинах с дизельным двигателем, которые крайне чувствительны к характеристикам заливаемого топлива. От значительного объема примесей забиваются форсунки, а это сказывается на корректной работе силового агрегата.
Мы уже упоминали выше, что на дизельных машинах установлено 2 фильтра (предварительной/тонкой очистки). Второй, обычно, необходимо менять через 10-15 000 км пробега. Расположен он во фронтальной части автомобиля, а чтобы до него добраться, потребуется демонтировать колесо с подкрылком. После этого нужно произвести следующие действия:
- Скрутить лоток.
- Отделить фишку с водяного измерителя.
- Удалить штуцера, нажав на кнопки, находящиеся на задней стенке.
- Снять измеритель водяного уровня и пробочку снизу.
- Снабдить демонтированные запчасти новыми деталями, обеспечивающими герметичность (резиновые прокладки/шайбы поставляются с фильтром).
- Поставить водяной измеритель с пробкой на устанавливаемое фильтрующее устройство, после этого поставить его на машину.
При монтаже не следует ударять по водяному измерителю – все работы требуется провести с максимальной аккуратностью.
Проверить правильность сборки помогут цветовые отметки на фильтрующем устройстве и цвет штуцеров – они должны совпасть!
Замена фильтра на дизеле
А чтобы по окончании работ автомобиль завелся, перед установкой нужно наполнить новый ТФ соляркой. Для изгнания излишков воздуха можно в течение 5-7с повращать стартером, предварительно немного отжав каждую форсунку. За 2-3 подобных процедуры около них появляются маленькие пузырьки. Зажав форсунки с водительской стороны, нужно повторно выполнить несколько вращений стартера. После этого нужно зажать оставшиеся. Эти действия помогут завести двигатель автомобиля.
Где находится топливный фильтр?
На вопрос, где находится топливный фильтр
тонкой очистки нельзя дать однозначный ответ, так как его точное расположение зависит от модели автомобиля и типа реализованной в нем топливной системы. Но в любом случае он устанавливается между мотором и топливным баком. Зачастую фильтр устанавливается –
под капотом
,
под днищем
или
в топливном баке
машины вместе с топливным насосом и фильтром грубой очистки топлива.
В карбюраторной системе
фильтр устанавливается
перед карбюратором
. Чаще всего он выполнен в светопроницаемом корпусе для облегчения контроля засорения. Такая конструкция позволяет визуально определять, когда менять топливный фильтр становится крайне необходимо. Фильтры для карбюраторных двигателей самые простые, поскольку такие моторы не слишком прихотливы в плане чистоты топливной смеси.
В инжекторных двигателях
из-за применения форсунок нужна высококачественная фильтрация с отсеиванием частиц размером в 10 мкм. Учитывая это, а также высокое давление в системе подачи топлива, сам фильтр очистки топлива выполняется чаще всего из металла, а фильтрующий элемент нуждается в регулярном уходе и очистке. Располагаются такие фильтры
под днищем автомобиля
, что упрощает доступ к ним.
В дизельных двигателях
топливная очистка должна быть высококачественной из-за повышенной чувствительной топливной аппаратуры. Поскольку в дизельном топливе много влаги, фильтры для таких моторов отличаются от бензиновых, поскольку должны конденсировать и выводит из топливной смеси воду. Ну, а находится топливный фильтр в дизельных двигателях, также
между топливным насосом и мотором
.
Следует отметить, что из-за содержания в дизельном топливе парафинов, фильтры часто оборудуются подогревом, поскольку данное вещество кристаллизуется на морозе и способно быстро забить фильтрующий элемент.
В не зависимости от типа двигателя производители рекомендуют производить замену топливного фильтра или фильтрующего элемента (на дизелях) не реже 30 000 км пробега.
Техника безопасности
Самостоятельно выполняя замену топливного фильтра, важно соблюдать требования безопасности:
- Работы должны проводиться на открытом воздухе или в гараже (боксе) с хорошей вентиляцией. В противном случае бензиновые пары или пролитое топливо могут воспламениться, что нередко приводит к пожару.
- Категорически запрещается курить рядом с машиной или выполнять работу неподалеку от открытого огня.
- Чтобы защитить глаза и кожу от химического ожога при попадании топлива, необходимо работать в защитных очках и резиновых перчатках.
Как проверить фильтр не открывая капот
Легкий способ проверить загрязнен ли топливный фильтр, надо при движении автомобиля на небольшой скорости резко нажать на педаль газа и смотреть, как разгоняется авто. Если машина «тормозит», медленно разгоняется при сильно нажатой педали акселератора или разгоняется с рывками, то топливо поступает с перебоями. Скорее всего, фильтр загрязнен и подлежит замене.
