Как заменить шаровую опору на ВАЗ-2109 своими руками

Артикул и цена на оригинальную шаровую опору

Оригинальная шаровая опора ВАЗ 2109 имеет артикульный номер 21082904185. Ее цена составляет от 320 до 400 рублей. Существуют также восстановленные запчасти, стоимостью от 80 рублей. Их ресурс определить внешне невозможно, поэтому следует избегать приобретения б/у опор.

Оригинальные шаровые среди автовладельцев имеют неплохую репутацию. Они оптимальны по соотношению цены к качеству.

При правильном монтаже и аккуратном стиле вождения опоры выхаживают 50-80 тыс. км.

Процесс замены шаровой опоры на автомобиле ВАЗ 2108

  • Далее гайка, осуществляющая крепление шаровой опоры, откручивается в сторону рычага.
  • В сторону поворотного кулака отворачиваются два болта, также осуществляющих крепление опоры, после чего необходимо осуществить их демонтаж совместно с шайбами плоского и пружинного типа.

  • Следящим действием является отвод в сторону поворотного кулака и установка съемника, с помощью которого осуществляется выпрессовка шарнирного пальца из рычага.
  • После этого рычаг отводится в нижнюю часть и производится демонтаж шаровой опоры.

  • Перед установкой нового изделия, специалисты рекомендуют произвести нанесение высококачественного герметика на опору, для ее долгого срока эксплуатации.
  • Далее производится сборка всех элементов.

Артикул и стоимость аналогов шаровых опор

Многие автовладельцы отдают предпочтение неоригинальным шаровым. Связано это с тем, что при сопоставимой цене изделия от сторонних производителей часто бывают более качественными по сравнению с родными опорами. Бренды, которые наилучшим образом зарекомендовали себя среди автовладельцев, представлены в нижеприведенной таблице.

Таблица — Хорошие аналоги шаровой опоры ВАЗ 2109.

ПроизводительАртикулПримерная стоимость, рубль
TRWJBJ156420-460
DelphiTC583310-360
Sidem19989410-440
Lemforder1545602435-460
ABS220119550-700

Замена шаровой опоры

Когда уже убедились, что шаровую нужно менять, выбрали хорошую новую шаровую опору и приобрели ее, то можно приступать к ремонту. Начать необходимо с заготовки нужного инструмента для работы. Итак, что же требует замена шаровых опор ВАЗ 2109?

Инструмент

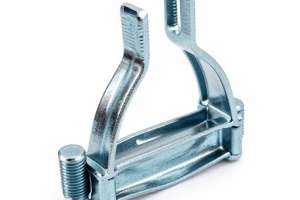

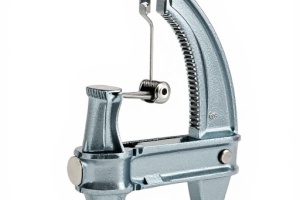

Замена шаровой опоры ВАЗ 2109 – специальный съемник

Вам потребуется:

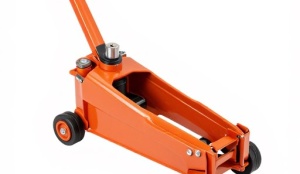

  • Домкрат
  • Набор ключей, головок
  • Балонник
  • Противооткатные упоры
  • Съемник для шаровых опор ВАЗ 2109
  • Молоток
  • Монтировка
  • Смазка
  • Щетка по металлу
  • WD-40 или аналог

Теперь можно приступать – замена шаровых опор у ВАЗ 2109!

Диагностика состояния шаровой опоры

При выходе из строя шаровой опоры наблюдается ряд характерных симптомов. Наиболее ярко выраженными среди них являются:

  • четкий глухой стук доносится спереди от правой или левой стороны машины при наезде на кочки, ямки или прочие неровности дорожного покрытия;
  • на рулевое колесо требуется прикладывать большее усилие для осуществления поворота;
  • автомобиль тянет в сторону при движении по ровной дороге;
  • скрип и скрежет исходят с колесных арок во время поворотов;
  • при осмотре заметен неравномерный износ резины передних колес;
  • вхождение в поворот сопровождается стуком;
  • при осмотре колеса с расстояния заметено, как оно наклонено в сторону;
  • устойчивость автомобиля снижается и машина теряет контроль при проезде через неровности;
  • выполнить вхождение в поворот на скорости становится проблематично, так как авто плохо «слушается» руля.

При выявлении вышеперечисленных симптомов неполадки шаровой требуется проверка состояния опоры. Выполнить ее можно согласно инструкции ниже:

  • Поддомкратить переднюю часть ВАЗ 2109.
  • Взять колесо с противоположных сторон. Одну руку расположить сверху, а вторую снизу.
  • Покачать шину в стороны.
  • Наличие люфта колеса говорит о возможной неисправности шаровой. Следует учитывать, что аналогичные симптомы проявляются при выходе из строя рулевых наконечников или стоек стабилизатора.


Более точно проконтролировать состояние шаровой можно после ее демонтажа. Следует пошатать палец в стороны. От усилия руки максимально возможное смещение допустимо до 0,7 мм. При наличии люфта опора подлежит замене.

Определение неисправности шаровой опоры ВАЗ-2109

Конструктивная простота придает шаровой опоре необходимую степень надежности с определенным ресурсом работы. Он может колебаться в диапазоне от 15 до 150 000 километров. Это зависит от стиля вождения и состояния дорог, на которых происходит эксплуатация машины.

Основными признаками того, что шаровая нуждается в замене, являются:

  • стук в районе подвески при движении по неровным участкам дороги;
  • неравномерный износ покрышек;
  • произвольное смещение (виляние) автомобиля от осевой линии движения;
  • скрип подвески и увеличение прилагаемых усилий при рулении.

Требуемые инструменты и материалы для самостоятельной замены

Выполнение ремонта шаровой своими руками невозможно без инструментов, которые перечислены ниже.

Таблица — Инструменты и материалы необходимые для замены шаровой опоры.

НазваниеПримечание
СъемникНе является обязательным для замены шаровой, но существенно упрощает процесс демонтажа
Накидной ключ«на 17», «на 19»
Торцевой ключ«на 17», «на 19»
Головки«на 17», «на 19»
Тяжелый молотокПотребуется, если отсутствует съемник
Консистентная смазкаШРБ-4, Литол-24 или графитная
Баллонный ключДля снятия и монтажа колеса
МонтажкаМожно заменить любым прочным стержнем, отрезком трубы или ломом
Щетка по металлу и ветошьДля очистки рабочих поверхностей
Проникающая смазкаДля облегчения разъединения заржавевших и прикипевших соединений

Замена шаровых опор передней подвески автомобилей ВАЗ 2108, 2109, 21099


Срок службы шаровых опор передней подвески автомобилей ВАЗ 2108, 2109, 21099 варьируется в пределах 50-60 тыс км пробега. Но из-за низкого качества изготовления, тяжелых условий эксплуатации этот срок может сократиться до 20-30 тыс км. Вышедшая из строя шаровая даст о себе знать стуком со стороны подвески при проезде неровностей на небольшой скорости (например, при переезде бордюра). Чтобы установить, что неисправна именно шаровая проводим небольшую проверку (см. «Проверка шаровых опор автомобилей ВАЗ 2108, 2109, 2109» ). Если выявлена неисправность шаровой опоры заменяем ее новой. Рекомендуется заменять сразу две шаровых опоры, но исходя из практики, можно заменить всего одну, ту, что застучала.
Необходимые инструменты, приспособления и запчасти

— Торцовый, накидной ключи или головки на «17» и «19»

— Съемник шаровых опор (если его нет, то монтажка и тяжелый молоток)

— Смазка Литол-24 или ШРБ-4

— Новая шаровая опора (или две, если заменяются опоры сразу с двух сторон)

— Поддомкрачиваем и вывешиваем оба колеса автомобиля (в таком случае стабилизатор поперечной устойчивости не поджимает подвеску и шаровую снять проще)

— Очищаем от загрязнения детали передней подвески

Порядок замены шаровых опор передней подвески автомобилей ВАЗ 2108, 2109, 21099

Отворачиваем гайку крепления шаровой опоры к рычагу подвески

Используем ключ или головку на «19». Перед отворачиванием можно слегка обстучать гайку и залить ВД-40.

Выпрессовываем палец шаровой опоры из отверстия в рычаге подвески

Используем специальное приспособление – съемник шаровых опор.

Или, навернув на пару оборотов гайку крепления на палец шаровой, создаем натяг между шаровой и рычагом при помощи монтажки и наносим удары молотком по бобышке рычага до момента выпрессовывания пальца.

Отсоединяем шаровую опору от поворотного кулака

Торцовым ключом или головкой на «17» отворачиваем два болта крепления основания шаровой к поворотному кулаку и снимаем ее.

Устанавливаем новую шаровую опору

Вставляем палец шаровой в отверстие в рычаге подвески. Крепим ее корпус к поворотному кулаку двумя болтами. Легкими ударами по рычагу насаживаем его бобышку на палец шаровой до упора (чтобы палец не проворачивался при заворачивании гайки). Наворачиваем на палец и затягиваем гайку его крепления. Момент затяжки гайки пальца — 67-82 Н.м, болтов крепления шаровой опоры к поворотному кулаку — 49-62 Н.м.

При необходимости, аналогичным способом производим замену второй шаровой опоры.

Примечания и дополнения

— Рекомендуется перед установкой новой шаровой опоры заложить немного дополнительной смазки (Литол-24 или ШРБ-4) в ее шарнир. Для этого придется снять ее пыльник.

Еще статьи по передней подвеске автомобилей ВАЗ 2108, 2109, 21099

Замена шаровой опоры на ВАЗ 2109

Пошаговая инструкция по замене шаровой опоры ВАЗ 2109 расположена ниже.

  • Подложить противооткатные башмаки под задние колеса.
  • Зафиксировать автомобиль стояночным тормозом.
  • Приподнять домкратом сторону машины, с которой планируется проведение ремонтных работ.
  • Снять колесо.
  • Обработать проникающей смазкой крепежи шаровой.

  • Отвернуть нижнюю гайку, которая фиксирует шаровую к рычагу.

  • Установить съемник.

  • Затянуть болт съемника гаечным ключом до тех пор, пока палец опоры не покинет рычаг.

  • Открутить два крепления, которые фиксируют опору к поворотному кулаку.

  • Монтировкой надавить на рычаг вниз. Данное действие позволит высвободить опору. Шаровую требуется изъять, как только она станет доступной.

  • Установить новую шаровую опору на посадочное место.
  • Собрать все в порядке обратном снятию.
  • По завершению ремонтных работ в подвеске желательно, но не обязательно провести контроль угла схода и развала колес на стенде.
  • Проехав на автомобиле около 100 км, необходимо произвести подтяжку резьбовых соединений и осмотр шаровой на отсутствие подтеков смазки.

Как поменять шаровую на ВАЗ 2109?

После обнаружения всех признаков неисправности, можно приступать к замене элемента. Данная операция не представляет собой ничего сложного, а потому под силу любому водителю, который имеет стандартный набор инструментов и место проведения соответствующего ремонта.

Прежде всего, необходимо приобрести соответствующую шаровую опору. Самое главное в этом деле – это избавить себя от покупки бракованной детали. В первую очередь, обратите на цену изделия. Она не должна быть слишком низкой. Для экономии на материалах, производители изготавливают такие шаровые из всякого хлама, в результате чего, получается шарнир, который подлежит замене уже через месяц эксплуатации. Самая известная и проверенная . Если имеется возможность – покупайте шаровые опоры именно этой фирмы.

Порядок действий:

  1. Сорвите колесные болты и поднимите колесо при помощи домкрата. Далее нужно полностью открутить болты и снять колесо. Для удобства рекомендуется заранее повернуть колесо в противоположную сторону от проведения работы.
  2. Теперь необходимо найти соединение шарового шарнира с рычагами. Оно располагается в нижней части подвески. Обработайте это место при помощи щетки по металлу и жидкостью WD-40.
  3. Открутите гайку пальца, но не полностью. При помощи съемника выдавите шаровую опору из ступицы. После появления соответствующего щелчка, вытащите съемник и до конца выкрутите гайку крепления пальца.
  4. Теперь открутите крепление шаровой опоры на рычагах и снимите ее. Установите на ее месту новую деталь и затяните гайки крепления.
  5. Забейте под пыльник новой шаровой опоры порцию смазки и установите ее в обратном порядке. В этот раз, при установке применение съемника совершенно не обязательно, так как палец можно затянуть при помощи гайки.
  6. Дальнейшая сборка производится в обратном порядке.

На этом замена шаровой опоры завершена. Желаем вам удачи на дорогах!

Дополнительные рекомендации по замене шаровой опоры

Срок службы шаровой напрямую связан с качеством и количеством заложенной в пыльник смазки. В оригинальных изделиях и некоторых автозапчастях от сторонних производителей под манжетой полностью сухо. Поэтому автовладельцы рекомендуют перед установкой снять резинку и проверить смазку. При ее отсутствии требуется заложить ШРБ-4 или Литол-24.


От герметичности пыльника зависит сохранение первоначальных свойств смазкой и долговечность работы узла. Поэтому некоторые автовладельцы рекомендуют приклеивать манжету к шаровой. При этом важно учитывать, чтобы герметик не вступал в химическую реакцию с металлом, резиной и консистентной смазкой.

Отсутствие съемника усложняет процесс демонтажа шаровой, но не делает это невозможным. Если нет специнструмента, то следуя нижеприведенной инструкции, можно выпрессовать опору.

  • Немного ослабить нижнюю гайку, которая крепит шаровую к рычагу.

  • Монтировкой отжать рычаг вниз. В это же время молотком следует обстукивать рычаг. Удары не должны оставлять деформаций, но быть достаточно тяжелыми. Полностью отворачивать нижнюю гайку запрещается. Связано это с тем, что в определенный момент рычаг упадет вниз. Он упрется в нижнюю гайку шаровой. При ее отсутствии ничто не остановит рычаг в момент его срыва, поэтому есть риск повредить автомобиль или ударить себя.

  • Открутить крепление шаровой.

  • Отжать рычаг в сторону и изъять выбитую шаровую.

Производители шаровых опор для ВАЗ 2108

  • БЕЛМАГ

Данная компания осуществляет выпуск деталей для автомобилей ВАЗ на протяжении долгого времени. Самая распространенная серия деталей – «Оригинал». Они пользуются большим спросом, поскольку имеют хорошее качество за относительно небольшую цену. Линейка «Комфорт» создается с помощью запатентованной технологии обработки поверхности пальца. В пластинчатую смазку добавляются поверхностно-активные вещества и функциональные присадки.

На корпус наносится специальная антикоррозийная поверхность. В серии «Фаворит» корпус выполнен из сверхпрочного кованого металла, а также используется бесцелофановый пыльник и прижимная пружина. Изделия из данной линейки обладают повышенными свойствами эластичности и широким диапазоном температур: от -50 до +50 градусов.

Запасные части данной компании оснащаются большим количеством смазки в процессе изготовления, поэтому дополнительное добавление в полость чехла не требуется. Они зарекомендовали себя как очень надежные агрегаты и могут использоваться в автомобилях, эксплуатирующихся для спортивного вождения.

Компания БЗАК является официальным поставщиком запчастей для автомобильного концерна АВТОВАЗ. Шаровые опоры данного производителя обладают усиленным цельнометаллическим кованым корпусом. Это позволяет обеспечить хорошую устойчивость к различным нагрузкам, в том числе и вертикальным.

Поверхность шарового пальца обладает антикоррозийным покрытием. Метод холодной штамповки используется для изготовления верхнего корпуса. Сварка корпуса осуществляется точечным методом в трех местах . Стабильность работы обеспечивается подшипником из металлопорошка, который имеет хорошие антифрикционные и износостойкие характеристики.

Шаровые опоры данной фирмы обладают радом преимуществ. В первую очередь можно выделить цельнокованый корпус, благодаря которому изделие способно перенести взрыв или выдавливание пальца с нагрузкой, которая в несколько раз будет превышать нормальное значение. При изготовлении шаровая поверхность обкатывается с помощью алмазных роликов, а шаровый палец отливается с применением метода холодной высадки. Это позволяет получить форму высокой точности, которая обеспечит повышенные показатели устойчивости к износу. Ножка пальца изготавливается со специальной термической обработкой.

Долговечность обеспечивается благодаря надежному покрытию – желтому цинку, которое не является дешевым. Для обеспечения зашиты от проникновения пыли и воды, в пыльнике присутствуют лабиринтные уплотнения. Материалом изготовления данных пыльников является резина с повышенными показателями эластичности, которая соответствует стандарту ERDM. Основным достоинством данного материала является сохранение первоначальных свойств независимо от срока эксплуатации.

Специальные каналы присутствует в антифрикционном вкладыше, материалом изготовления которого, является граффито содержащий полиимид. Это способствует сохранению смазки и отводу воды и пыли из поверхности трущихся зон. Данный антифрикционный вкладыш позволяет прослужить шаровой опоре намного дольше.

Как заменить шаровую опору ВАЗ 2108-2109

Описанная ниже процедура замены шаровой опоры подходит для переднеприводных автомобилей ВАЗ 2108 — 2109.

Перед началом ремонта автомобиля, в целях безопасности, рекомендуется подложить под колеса противооткатные клинья и установить автомобиль на ручной тормоз.

Пока авто стоит на земле, необходимо сорвать крепежные колесные болты, и уже после этого можно поддомкрачивать для последующего снятия. Момент затяжки колесных болтов должен соответствовать — 65–95 Н•м (6,5–9,5 кгс•м).

Последовательность действий во время снятия шаровой опоры ВАЗ 2108 — 2109

  1. Поднимите и установите переднюю часть машины на опоры, после чего снимите колесо.
  2. Далее открутите крепежную гайку шаровой опоры.
  3. Используя съемник, выпрессуйте из рычага палец шаровой опоры.
  1. В случае отсутствия съемника, откручивать гайку до конца не нужно. Отжать рычаг можно при помощи монтировки, ударяя молотком вдоль рычага, произведите выпрессовку пальца шарнира из рычага, затем полностью открутите гайку.
  2. Выкручиваем два болта с помощью которых шаровая опора ВАЗ крепится к поворотному кулаку.
  3. Отклоните рычаг вниз и произведите демонтаж шаровой опоры.
  4. Прежде чем приступить к установке тщательно смажьте консистентной смазкой шаровую опору, а также внутреннюю часть пыльника.
  5. Установка шаровой опоры производится в обратном порядке. Медленно опустите машину на землю, после чего несколько раз с усилием качните авто.

Теперь можно делать финальную подтяжку (рекомендовано использование динамометрического ключа):

  • Момент затяжки гайки крепления шаровой опоры к рычагу равен – 80–96 Н•м (8,0–9,6 кгс•м),
  • Момент затяжки гайки крепления шаровой опоры к поворотному кулаку равен – 50–63 Н•м (5,0–6,3 кгс•м).
  • После того как авто проедет минимум 100 км, понадобится дополнительная подтяжка этих резьбовых соединений с использованием требуемых моментов затяжки. В случае повреждения защитного пыльника шаровой опоры, обязательно произведите его замену.

    Ключевые слова: Шаровая опора ВАЗ, замена шаровой опоры ВАЗ

    Источник: https://remontauto-vaz.ru/page/kak-zamenit-sharovuju-oporu-na-vaz-2108-2109

Замена Шаровой Опоры Ваз 2109 Без Съемника ~ AUTOINTERLINE.RU

Замена шаровой опоры на ВАЗ 2108, ВАЗ 2109

, ВАЗ 21099

Добро пожаловать! Шаровая опора — их в автомобиле семейства «Самара» находится около 2-ух штук, одна из которых размещается в левой фронтальной части автомобиля, а 2-ая находится в правой части так же около колеса автомобиля.

Шаровые опоры, как их ещё принято именовать просто «Шаровые», с течением времени изнашиваются и потому подлежат подмене. Руководство по снятию и замене шаровой опоры ваз 2108, 2109, 21099 — видео и статьи по обслуживанию и ремонту автомобилей своими рук.

По сути в российских автомобилях замена шаровых опор дело очень нередкое, поэтому как из-за наших дорог на их повсевременно идёт очень большая нагрузка и в связи с этим они очень ломаются.

Некие люди в ближайшее время стали приписывать шаровые опоры к расходным материалам, наподобие таких как воздушный и различного рода другие фильтра, потому если вы приобрели автомобиль только только не так давно, для вас вероятнее всего (Находится в зависимости от стиля езды, а так же местности) придётся очень нередко поменять шаровые опоры

, потому рекомендуем для вас ознакомится с данной аннотацией по подмене.

Примечание! Для подмены шаровой опоры

, для вас необходимо будет запастись: Особым съемником с которым вы сможете ознакомиться в конце статьи в рубрике «Для новичков!» (Но если
съемника
нет, то можно снять шаровую и без него, все тонкости снятия
шаровой
без
съемника
читайте чуток ниже в этой же аннотации).

А так же для вас необходимо будет взять с собой: Лом, ещё домкрат для того чтоб поднять машину, а так же основной набор гаечных ключей и молоток на тот случай если у вас нет специального съемника.

Прежде чем приступить к замене шаровой опоры на вашем ваз 2109, необходимо выбрать новый элемент, проверить текущее состояние узла, и, исходя из полученных результатов, провести замену.

Ещё возможно вам понадобится консистентная смазка, поэтому если она у вас лежит в гараже, то на всякий случай её тоже возьмите.

  • На ваше усмотрение вы так же можете взять с собой: Башмаки чтобы их подложить под задние колёса автомобиля, для того чтобы машина не укатилась при замене!
  • Краткое содержание:
  • Где находится шаровая опора? Как уже говорилось ранее, шаровых в передне-приводных автомобилях «Самарского» семейства всего две, а располагаются они рядом с передними колёсами, более подробно об местонахождении одной опоры из двух, смотрите на фото ниже:
  • Когда нужно менять шаровую опору? В основном при сильном износе опоры, первое где она себя начинает выдавать так это:
  1. При наезде на кочку, во время которого может будет слышаться отчётливый глухой стук либо в левой части машины, либо в правой.
  2. А так же после износа опоры
    , при повороте рулевого колёса вам придётся прилагать больше усилий чтобы пустить машину в поворот и чтобы выйти из него, при этом изношенная шаровая может выдавать себя скрипом.
  3. Ещё как правило при изношенной опоре, автомобиль при езде по абсолютно ровной дороги может вилять и тем самым неустойчиво держаться при езде, что опять же говорит об изношенной или же изношенных шаровых опорах.
  4. И в завершение подчеркнём один факт из жизни, при износе шаровой
    опоры переднее колесо автомобиля может стоять не так как нужно должным образом, а именно он может быть чуть наклонен в сторону и т.д. В связи с этим при постоянной езде, покрышки у автомобиля будут стираться неравномерно и гораздо быстрее.

Как заменить шаровую опору на ВАЗ 2108-ВАЗ 21099?

Примечание! В начале если поднимите ручник вверх и если вы взяли с собой башмаки, тогда подложите их по задние колёса!

Снятие: 1) Для начала поднимите с помощью домкрата, нужную для вас сторону, на которой вы будете производить замену шаровой опоры

, и после чего снимите колесо с автомобиля. (О том как поднять автомобиль с помощью домкрата и снять с него колесо, см. в статье «
Замена колеса на ВАЗ»)
2) Следом полностью отверните нижнюю гайку, которая крепит шаровую опору к рычагу.

3) После чего установите специальный съемник как показано на рисунке, а после чего при помощи гаечного ключа затягивайте болт съемника до того, пока палец шаровой
опоры не выйдет из рычага.

Замена шаровой опоры Ваз 2109 без съемника собственноручно

Замена шаровой опоры Ваз 2109 без съемника

собственноручно. Приятного просмотра!

Замена шаровой ваз 2108 2109 2110 2115 Калина Приора

Как меняется шаровая опора

на автомобиле
ваз
2108
2109
2110 2112 2113 2115.
Замену
можно производить как на яме .

4) Затем отверните оба болта, которые крепят шаровую опору

к поворотному кулаку.

Примечание! На фото к сожалению второго болта не видно но приблизительное его местонахождение так же указано стрелкой!

5) Далее с помощью лома, отожмите нижний рычаг вниз, и после чего снимите шаровую опору

с машины.

Установка: 1) Прежде чем приступить к установке новой шаровой опоры

, проверьте на работоспособность старую и новую
шаровую опору
, потому что она может оказаться как не работоспособной (Это относится к новой опоре), а так же может быть полностью исправна (Это относится к старой опоре), для этого:

1. Снятие шаровой опоры без съемника. Снятие шаровой опоры без шаровой опоры или замена. Возьмитесь за палец шаровой опоры

рукой, и после чего покачайте его в разные стороны тем самым ощутив присутствие или же отсутствие люфта.

Примечание! У пальца люфт практически должен отсутствовать и при исправной шаровой опоре, от усилия руки как правило вы палец сдвинуть не сможете, поэтому покачайте палец и возможно у него будет лишь небольшой люфт около 0.7 мм (Это нормально), но если окажется что люфт превышает 0.7 мм, то в таком случае замените шаровую опору

на новую!

2.

Ещё один маленький нюанс связанный с шаровой опорой, после снятия опоры посмотрите резиновый чехол который присутствует на самой опоре, в том случае если он порван, тогда снимите его с опоры а после чего из того места на опоре удалите верхний слой грязной смазки, и по возможности нанесите новую консистентную смазку и в связи с этим вы можете просто купить новый резиновый чехол и одёть его на старую опору и пользоваться ей дальше.

Порядок демонтажа и установки шаровой опоры на ВАЗ 2109-2108

Первым делом необходимо подставить противооткатные башмаки или хотя бы кирпичи под задние колеса автомобиля, и для большей надежности поставить на ручной тормоз. После этого поднимаем переднюю часть автомобиля домкратом с той стороны, где будем производить замену.

Откручиваем болты крепления колеса и снимаем его. Ног срывать болты нужно еще до поднятия машины. Затем откручиваем, но не до конца нижнюю гайку шарового пальца, как это наглядно показано на фото ниже:

На следующий картинке будет показан приблизительный уровень, до которого я откручивал эту гайку. Далее отворачиваем две гайки крепления шаровой опоры к поворотному кулаку.

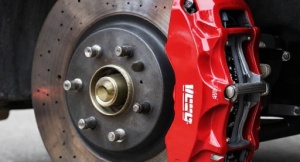

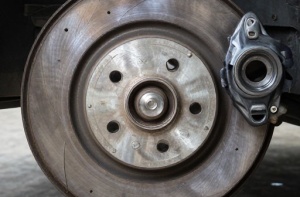

После того, как это сделали, тормозной диск отводится в сторону, а также можно отвести вниз рычаг. Ниже это представлено более наглядно:

Теперь без каких-либо проблем можно одевать съемник, один конец вставляя под резинку, а второй под нижний болт. И начинаем крутить болт съемника, как это показано на фото ниже:

Лично у меня после пары оборотов болта, когда один из рычагов съемника уже достаточно упирался в нижний болт опоры, она выскочила из соединения:

Отворачиваем до конца нижнюю гайку пальца и без проблем вынимаем шаровую из своего посадочного места:

Теперь можно купить новые опоры и производить их замену в обратной последовательности. Цена новых деталей составляет от 250 до 400 рублей за штуку.

Источники

  • https://vaz-russia.ru/remont-vaz-2108/zamena-sharovoy-oporyi-na-vaz-2108-vaz-2109-vaz-21099.html
  • https://avtorem.info/stati/vaz-2108-vaz-2109-vaz-2110/zamena-sharovoj-opory-na-avtomobilyah-vaz-2108-vaz-2109-vaz-21099-vaz-2110-vaz-2112-vaz-2115-vaz-1117-vaz-1119.html
  • https://remont-vaz2109.ru/zamena-sharovyx-opor-svoimi-rukami/

Как заменить шаровую опору на ВАЗ 2108-ВАЗ 21099?

Примечание! В начале если поднимите ручник вверх и если вы взяли с собой башмаки, тогда подложите их по задние колёса!

Снятие: 1) Для начала поднимите с помощью домкрата, нужную для вас сторону, на которой вы будете производить замену шаровой опоры, и после чего снимите колесо с автомобиля. (О том как поднять автомобиль с помощью домкрата и снять с него колесо, см. в статье «Замена колеса на ВАЗ »)

2) Следом полностью отверните нижнюю гайку, которая крепит шаровую опору к рычагу.

Шаровая опора на ВАЗ 2108: выбор, замена

3) После чего установите специальный съемник как показано на рисунке, а после чего при помощи гаечного ключа затягивайте болт съемника до того, пока палец шаровой опоры не выйдет из рычага.

Шаровая опора на ВАЗ 2108: выбор, замена

4) Затем отверните оба болта, которые крепят шаровую опору к поворотному кулаку.

Шаровая опора на ВАЗ 2108: выбор, замена

Примечание! На фото к сожалению второго болта не видно но приблизительное его местонахождение так же указано стрелкой!

5) Далее с помощью лома, отожмите нижний рычаг вниз, и после чего снимите шаровую опору с машины.

Шаровая опора на ВАЗ 2108: выбор, замена

Установка: 1) Прежде чем приступить к установке новой шаровой опоры, проверьте на работоспособность старую и новую шаровую опору, потому что она может оказаться как не работоспособной (Это относится к новой опоре), а так же может быть полностью исправна (Это относится к старой опоре), для этого:

1. Возьмитесь за палец шаровой опоры рукой, и после чего покачайте его в разные стороны тем самым ощутив присутствие или же отсутствие люфта.

Шаровая опора на ВАЗ 2108: выбор, замена

Примечание! У пальца люфт практически должен отсутствовать и при исправной шаровой опоре, от усилия руки как правило вы палец сдвинуть не сможете, поэтому покачайте палец и возможно у него будет лишь небольшой люфт около 0.7 мм (Это нормально), но если окажется что люфт превышает 0.7 мм, то в таком случае замените шаровую опору на новую!

2.

Ещё один маленький нюанс связанный с шаровой опорой, после снятия опоры посмотрите резиновый чехол который присутствует на самой опоре, в том случае если он порван, тогда снимите его с опоры а после чего из того места на опоре удалите верхний слой грязной смазки, и по возможности нанесите новую консистентную смазку и в связи с этим вы можете просто купить новый резиновый чехол и одёть его на старую опору и пользоваться ей дальше.

Шаровая опора на ВАЗ 2108: выбор, замена

Примечание! Но если окажется что грязь попала во внутрь шарового шарнира и тем самым её невозможно убрать, то в таком случае замените шаровую опору на новую!

3. После чего учтите одну важную деталь, на опоре а именно на её пальце должна находится распорная втулка, поэтому если она у вас снята то обязательно оденьте её иначе опора должным образом работать не будет.

Шаровая опора на ВАЗ 2108: выбор, замена

4. Теперь возьмите в руки резиновый чехол и заложите в него на половину его же объёма консистентную смазку.

Шаровая опора на ВАЗ 2108: выбор, замена

Примечание! Перед тем как приступить к установке резинового чехла, на то место на опоре на которое будет устанавливаться этот чехол, рекомендуется нанести герметик!

2) И в завершение установите новую шаровую или же отремонтированную старую, в обратном порядке снятию.

Примечание! Когда будете устанавливать опору, старайтесь не повредить его защитный чехол а если повредите, то в таком случае сразу же замените его на новый. После того как шаровая будет установлена, затяните все гайки туго, но не до упора.

После этого качните пару раз автомобиль и вот только после этого затяните все гайки! (Нижнюю гайку опоры нужно закручивать моментом 80-96 Нм «8,0-9,6 кгс-м», а два болта которые крепят опору к рычагу нужно закручивать моментом -50-63 Нм «5,0-6,3 кгс-м»)

Как снять шаровую опору без специального ключа?

1) Для начала немного ослабьте нижнюю гайку крепления шаровой опоры, к рычагу.

Примечание! Полностью нижнюю гайку шаровой опоры, отворачивать не нужно!

  • 2) После чего с помощью монтировки отожмите передний рычаг, и в это же время нанося легкие удары молотком по рычагу, дождитесь того когда сам рычаг упадёт вниз тем самым он упрётся в нижнюю гайку шаровой.
  • 3) После того как рычаг упадёт на гайку, полностью отверните нижнюю гайку и после чего переберитесь к отворачиванию двух основных гаек крепления шаровой опоры, и тем самым так же отверните их.

Примечание! Второй гайки на вышеприведенном фото вы к сожалению не увидите, так как ракурс так выбран, но приблизительное её местонахождение всё же указано стрелкой!

4) И в завершение монтажной лопатой отожмите нижний рычаг вниз и вследствие чего снимите изношенную опору.

Важно! После замены шаровой опоры, проверьте через 100 км пробега затяжку всех болтов которые крепят шаровую опору, а так же проверьте затяжку нижней гайки шаровой опоры к рычагу, по необходимости затяните все болты и нижнюю гайку крепления опоры до нужного момента!

Для новичков! Вопрос: Как выглядит специальный съемник шаровой опоры?

  1. Ответ:
  2. Дополнительный -ролик: Не все могут понять принцип замены той или иной детали в автомобиле, лишь прочитав статью, поэтому чтобы вам было более понятнее, то в таком случае просмотрите -ролик в котором всё подробно показывается:
Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: oberoi-service@cp9.ru
