Замена салонного фильтра ВАЗ 2114 - необходимая операция

Когда в салоне автомобиля чистый воздух, то это очень приятно не только водителю, но и пассажирам. Защищает от дорожной пыли и выхлопных газов салонный фильтр. Его еще по-другому называют как фильтр печки. Салонный фильтр ВАЗ 2114 очищает воздух, который поступает через подкапотные отверстия. Всего за один час более 200000 литров воздуха проходит через этот фильтр. Понятно, что через определенное время требуется замена салонного фильтра ВАЗ 2114.

Что такое адаптер салонного фильтра

Данное изделие представляет из себя кожух системы вентиляции и обдувки салона, изготовленный из пластика или нержавейки. Внутри имеется встроенный автомобильный фильтр с модели ВАЗ 2110. Сам кожух изготовлен в виде разъемной металлической конструкции, которая состоит из двух частей – задней и фронтальной. Все стыки и соединения заполнены резиновым или силиконовым наполнителем, для того, чтоб избежать появления конденсата внутри, и для улучшения герметичности конструкции. На фронтальной части устанавливаются, так называемые бортики. Они служат для того, чтоб при мойке автомобиля, вода не попала в фильтр.

Установка адаптера своими руками

Удобная конструкция кожуха, позволяет устанавливать гофрированный фильтр с автомобиля ВАЗ 2110. А его расположение не будет препятствовать Вам произвести очистку, всего за несколько секунд.

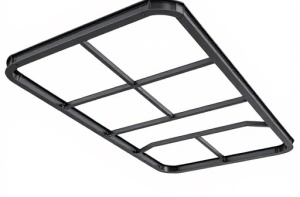

Специальный адаптер для фильтра салона ВАЗ-2114

Специальный адаптер для фильтра салона ВАЗ-2114
Хоть, фильтрующий элемент достаточно эффективный для очистки воздуха, но многие пользователи ВАЗа жалуются на то, что он вовсе не соответствует аналогам современных автомобилей. И для того, чтобы создать из штатного фильтрующего элемента что-то современное, необходимо установить адаптер.

Адаптер — это такой переходник, который соответствует размерам нового фильтра и геометрическим размерам места посадки. Его ещё можно назвать модернизированным корпусом вентиляции, в котором есть и место для фильтра.

Конструкция адаптера строится из двух частей: передняя и задняя. В передней части устанавливается фильтр, соединяются обе части адаптера с помощью специальных прокладок из резины. Преимущество данной конструкции заключается в том, что во время мытья автомобиля фильтр полностью защищён от попадания на него воды.

Функции устройства

Функции адаптера салонного фильтра могут несколько отличаться друг от друга, в зависимости от произведенной над ним модификацией. К основным функциям, присущим любому адаптеру, относят:

Очистка воздуха, поступающего с улицы;
Задержка пыли, мусора и вредных автомобильных выхлопов;
Обеспечение салона чистым, свежим воздухом.

Более дорогие и качественные фильтры, отличаются рядом дополнительных функций, таких как:

Очистка воздуха от бактерий и микроорганизмов;
Добавление сорбента активированного угля;
Продление срока эксплуатации;
Возможность установить в адаптер фильтр, более современной конструкции.

Купить такую вещь можно в любом автомобильном магазине, примерно за 1500 рублей. Но, давайте рассмотрим вариант с изготовлением адаптера своими руками.

Изготовления адаптера из нержавейки

Для того, чтоб смастерить адаптер салонного фильтра своими руками, Вам понадобятся следующие материалы и инструменты:

Несколько листов нержавейки;
Ножницы по металлу;
Дрель;
Сверло, предназначенное для сверления металла;
Болты марки М3, в количестве 50 шт.;
Авто-герметик, в тюбике среднего размера;
Тиски;
Киянка (обязательно из дерева или резины);
Плоскогубцы;
Листы формата А4, с нанесенными на нее чертежами, которые будут использоваться в дальнейшем, как трафарет;
И самое главное – большое количество свободного времени.

Изготовление адаптера салонного фильтра ВАЗ 2113, 2114, 2115

Решил сделать адаптер салонного фильтра. Чертежи распечатал, нашёл железо, (железо – какой-то сплав алюминия, гнется очень хорошо). Начертил макеты на железе и принялся вырезать, вот что получилось …
Все части успешно вырезаны

Резал ножницами по железу, не чего сложного

Гнуть. Только надо знать, в какую сторону

Купил 40 штук заклепок

Так же, был приобретен баллон гравитекса, им будет покрашен сам адаптер

Чуть подровнял, убрал лишний герметик, и покрасил

Место под фильтр

Адаптер, чуть конечно будет доработан в плане того, чтобы убрать лишний уплотнитель и загнать ту часть, где одевается резинка. По установке скажу, что снизу углы на той части, где фильтр становится, — закруглял потому, что он не встал на место. Больше никаких проблем не было, в плане установки

Пока, – как-то так

Фильтр становится плотно, взял сразу угольный

Вот что получилось — все плотно, швы на герметике

https://www.drive2.ru/l/8088932/, https://www.drive2.ru/l/8098358/, https://www.drive2.ru/l/8195295/

Шумоизоляция салона ВАЗ 2113, 2114, 2115

Шумоизоляция дверей ВАЗ 2114 Шумоизоляция подкрылков ВАЗ 2114 Шумоизоляция пола ВАЗ 2114 Шумоизоляция

Давайте рассмотрим пошаговую инструкцию по изготовлению адаптера для ВАЗ 2114 своими руками

Перед тем, как начать работу, нужно изготовить трафарет. Для этого, распечатайте уже готовые чертежи, которые имеют соотношение 1:1. Обязательно используйте для распечатки листы формата А4. После того, как все чертежи будут у Вас на руках, нужно будет вырезать каждую деталь, и далее использовать ее размеры как образец.

Далее, вырезанные из бумаги трафареты, следует приложить к нержавейке, и обвести карандашом. Потом, аккуратно вырезать по контуру, используя для этого ножницы по металлу. На местах изгибов, маркером проведите штрихованную линию. Когда всё будет готово, зажмите деталь в тисках, и аккуратненько загните ее по линии. Выровнять угол изгиба поможет деревянная или резиновая киянка. Не в коем случае не используйте металлический молоток, так как нержавейка довольно тонкий материал, и запросто может деформироваться от удара.

После того, как детали будут полностью подготовлены, в них нужно будет просверлить дырки под крепление. Места, где они будут располагаться, обозначены на трафаретках. Аккуратно перенесите их на заготовку из нержавейки.

Изготовление устройства из нержавейки

Теперь, все части готовы. Осталось только скрепить их между собой с помощью болтиков. На местах стыков, используйте силикон или жидкую резину в качестве уплотнителя. Полученную конструкцию можно устанавливать в подкапотное пространство автомобиля. Для более легкой установки, рекомендуется снять пластиковую защиту, которая устанавливается на автомобилях ВАЗ 2114, для избежание попадания листьев под капот.

После установки, также следует проработать все щели герметикой, чтоб избежать пропускания воздуха. Иначе, толку от такого адаптера не будет.

Адаптер

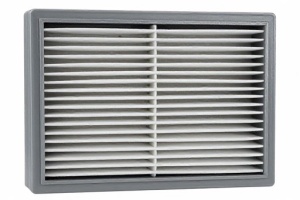

Увы, качество и эффективность стандартного фильтра салона, предусмотренного для ВАЗ 2114, оставляет желать лучшего.

По сути, он представляет собой полосу из фильтрующего материала, которая расположена между двумя решетками из пластика. Эффективность такой конструкции незначительная, что вынуждает автовладельцев предпринимать определенные меры.

Самая лучшая мера — это установка адаптера для фильтра. Изготовить его своими руками не сложно, хотя существуют и другие способы получения данной конструкции.

Пример чертежа адаптера

За счет адаптера становится возможной установка действительно эффективного очистителя воздуха для салона, который удерживает мельчайшие частицы, не позволяет водителю и пассажирам дышать пылью.

Внешне адаптер представляет собой усовершенствованный кожух системы вентиляции салона со встроенным в него фильтром. Конструкция состоит из двух элементов — задняя и фронтальная часть. В задний компонент вставляет фильтр, а стыки между частями адаптера имеют уплотнения из резиновых прокладок. Тем самым обеспечивается необходимая герметичность. Нюансы конструкции позволят избегать проникновения влаги даже при мойке машины.

Статья в тему: Замена тормозной жидкости на ВАЗ 2110 своими руками

Планируя установку адаптера, специалисты настоятельно рекомендуют использовать гофрированный фильтр салона, позаимствованный у ВАЗ 2110.

Простота конструкции адаптера дает возможность за кротчайшее время своими руками выполнить замену фильтра. А при установке вам не придется снимать отопитель. Так что это идеальное решение, позволяющее существенно усовершенствовать вентиляционную систему вашего ВАЗ 2114.

Варианты получения адаптера

Если вы приняли правильное решение относительно того, что хотите для своего ВАЗ 2114 заполучить адаптер, нужно решить, как именно вы его получите.

Для этого есть три основных варианта.

Вариант	Преимущества	Недостатки
Приобрести устройство в Интернет-магазине	Вы получаете устройство высокого качества, изготовленное из толстого металла и покрытого порошковой краской	Высокая стоимость самого изделия, плюс не менее дорогая доставка
Заказать у тех, кто их делает своими руками	Покупка обойдется значительно дешевле по сравнению с Интернет магазином	При желании такое устройство можно изготовить самому, потратившись только на расходники. Качество может оказаться низким
Сделать своими руками	Существенная экономия финансовых средств, возможность изготовить действительно качественный адаптер. Вы будете знать, из чего он делается и как	Придется потратить много времени и сил на изготовление

Приступать к самостоятельному изготовлению адаптера следует только в том случае, если вы полностью уверены в собственных силах. Сэкономленные деньги потратьте на покупку качественного угольного фильтра от ВАЗ 2110.

Изготовление адаптера

Инструкция для создания адаптера своими руками достаточно простая. Другой вопрос — насколько точно вы сможете реализовать задуманное.

Отыщите схемы для создания адаптера. Сейчас в сети их множество. Только учтите, вам нужен адаптер именно под ВАЗ 2114.
Изготовьте макет из бумаги, чтобы вы точно понимали, куда какая деталь идет, как они между собой соединяются.
Запаситесь необходимым количеством нержавеющей или оцинкованной стали. Некоторые используют пластик, однако с ним работать несколько сложнее, плюс могут возникнуть проблемы при получении изгибов.
Вырежьте из материала необходимые элементы адаптера, ориентируясь по чертежу и макету.
Тисками и киянкой сделайте сгибы. Стенки будут тонкими, потому не используйте металлический молоток. Лучше взять деревянную или резиновую киянку.
Соединение деталей осуществляется болтами М3 или заклепками.
Плюс заклепок заключается в том, что не нужно сверлить отверстия в металле. Но они имеют и недостаток — высокая вероятность повреждения тонкого листа металла.
На последнем этапе тщательно обработайте все стыки, соединения и отверстия с помощью герметика. Это позволит конструкции не издавать лишние шумы в процессе езды.

Статья в тему: ЭПХХ на ВАЗ 2109 (карбюратор)

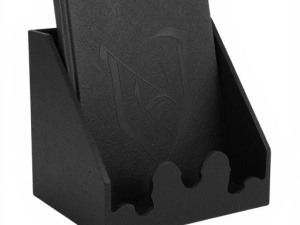

Готовая конструкция

Процесс изготовления займет не меньше 6 часов. Плюс дополнительно вам придется потратить время на изучение схем, чертежей и создание макета. Так что наберитесь терпения.

Изготовление адаптера из пластика

Для того, чтоб изготовить адаптер из пластика, понадобятся несколько иные материалы, ежели при изготовлении из нержавейки. Ну если Вы все же решились на это, вот список нужных Вам материалов:

Широкая вентиляционная труба из пластика (150 см длина, 200 см ширина);
Листы А4 с чертежами;
Маркер и карандаш;
Ножницы по металлу;
Болгарка;
Суперклей, холодная сварка;
Силиконовый герметик.

Так, как и в первом случае, с нержавейкой, для начала вырежьте из бумаги трафарет. Далее, обведите их на пластике карандашом или маркером. Лучше всего выбирать вентиляционную трубу, так как она имеет белый цвет, и на ней отлично будет видно все метки. После того, как Вы обведете детали, их нужно будет вырезать. Сделать это можно двумя способами. Первый – с помощью обычных ножниц по металлу, а второй, более точный – взять обычный нож (желательно не нужный), и разогреть его лезвие над огнем. После того, как оно достаточно нагреется, аккуратно проведите ним по линии разреза. Данный способ займет у Вас значительно больше времени, но и результат будет налицо.

Макет устройства

Далее, на деталях нужно будет отметить штрихпунктирной линией место изгиба. Стоит обратить внимание на то, что дырки под крепеж сверлить не нужно, так как такой адаптер крепится на клей. В отличии от нержавейки, пластик довольно непросто согнуть. А если у Вас и получится это сделать, то как его оставить в таком положении? Выход есть. Возьмите болгарку, и сделайте не глубокий надрез вдоль штрихпунктирной линии. Глубина прорези не должна превышать половину, от всей толщины. Теперь Ваши детали смогут приобрести нужную форму, и самое главное – сохранить ее.
