Какой промвал лучше для нивы 21213

Трансмиссионные вибрации

Данного определения в механике не существует, пусть это будет «народное название». Данные вибрации можно разделить на две большие группы.

1. Первого порядка. Это плохо отбалансированные или разбитые карданы, промвал и конечно колеса. Эту группу мы рассматривать не будем, как совсем «детский вариант».
2. Второго порядка. Это то, что мы не можем «заметить», устанавливая запчасть на автомобиль. Самый яркий пример это фланцы раздаточной коробки и редукторов, а также выходной фланец коробки передач (вертолет). Но эти вибрации замечает наш вестибулярный аппарат, это тот случай, когда вы выходите из машины, а голова «плывет» как после морской качки.

Установка промвала на ниву 21213

Схема установки раздаточной коробки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (центрирующие шайбы подушек передней подвески двигателя должны входить в соответствующие отверстия боковых кронштейнов) и плотном прилегании опор раздаточной коробки к днищу кузова. При необходимости отрихтуйте поверхность кузова под опорами. 2. Установите раздаточную коробку на автомобиль, не затягивая полностью болты 4 и 5 крепления кронштейнов подвески раздаточной коробки (см. рис. Схема установки раздаточной коробки). 3. Перемещая раздаточную коробку вдоль и поперек, а также в вертикальном направлении, найдите такое положение, при котором фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи будут на одном уровне, параллельны и зазор между ними минимальный. Валы раздаточной коробки при этом должны быть расположены параллельно днищу кузова. 4. Установив ранее снятые регулировочные прокладки под кронштейны подвески (опоры), затяните полностью гайки крепления кронштейнов подвески раздаточной коробки. 5. Присоедините к валам раздаточной коробки передний и задний карданные валы; присоедините гибкий вал к приводу спидометра, а провода к датчику контрольной лампы блокировки дифференциала. 6. При замене раздаточной коробки, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прокладок 5 (см. рис. из п.8).

Порядок подбора регулировочных прокладок

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (см. подраздел 2.2). 2. Разъедините фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи. 3. Ослабьте гайки крепления опор раздаточной коробки к кузову, уберите регулировочные прокладки и, перемещая раздаточную коробку вдоль и поперек кузова, а также в вертикальном направлении, найдите такое ее положение, при котором разъединенные фланцы будут на одном уровне, параллельны и зазор между ними минимальный, а валы раздаточной коробки расположены параллельно днищу кузова. 4. Образовавшийся зазор между полом кузова и опорами заполните необходимым количеством прокладок. 5. Совместите центрирующие пояски фланцев, не создавая натяга в опорах раздаточной коробки и двигателя и, удерживая раздаточную коробку в этом положении, заверните ранее ослабленные гайки крепления опор раздаточной коробки. 6. Вставьте и закрепите болты крепления фланцев раздаточной коробки и промежуточного вала; если болты проходят свободно в отверстия фланцев, то центровка проведена правильно, в противном случае операции по совмещению фланцев повторите.

При эксплуатации своего автомобиля практика показала, что на 100 тыс км. пробега на автомобиле Нива 21213, было два разрыва гибкой муфты и один раз разрушение шруса промвала. При этом автомобиль был стандартен.

Сейчас часто люди увеличивают мощность двигателя путем «расточки» или установки турбин и компрессоров или заменой на дизельный агрегат, таким образом, нагрузка на промвал, за счет увеличения крутящего момента, возрастает в разы. Да и часто владельцы автомобиля уделяют внимание его карданам, устанавливая усиленные забывая о том, что если выходит из строя промвал, то все равно какие мощные карданы будут стоять у этого автомобиля.

В нашей мастерской мы доработали этот узел и предлагаем любителям бездорожья установить усиленный промвал.

Предлогаем вашему вниманию новую доработку по усилению промвала для Нивы 2121-14ть.

– установленны мощные гибкие муфты от кардана БМВ

– в данной конструкции промвала не используются шрусы и крестовины,что значительно увеличивает ресурс данного изделия и совершенно не требует сервисного обслуживания (спринцовки крестовин и закладки новой смазки в шрус)

Промвал нива шевроле, теория

Как правило при возникновении трансмиссионных вибраций, на нивах и шнивах, все бросаются смотреть на карданы. В этом конечно есть доля истины, кроме одного замечания. В теории машин и механизмов есть рекомендация: начинать искать причину вибрации или непосредственно с источника вращения (то бишь сам двигатель) или с тел вращения, имеющих высокую угловую скорость. Давайте пойдем по цепочке. Первое это маховик со сцеплением. С ним после капиталки или установки ничего случиться не может, кроме того, что при замене манжеты коленвала, его могли поставить в другое положение. Далее идут диск сцепления, корзина сцепления, коробка передач, центровочная резинометаллическая втулка и наконец промвал нива шевроле. Комплект сцепления из себя представляет металлические детали вращения, и, если производитель хорошего уровня, как правило вибраций не дает. А вот герой данной статьи, содержит в себе шариковые шрусы, резиновую муфту и шлицевое соединение. При возникновении малейшего люфта вибрациям есть где разгуляться. В подавляющем количестве случаев виновата резиновая муфта. Да, она продается отдельно, НО после сборки требуется балансировка узла. Здесь тупик. Даже в моем родном Питере, нет фирм где можно это сделать в хорошем качестве. Самый лучший вариант, это взять новый узел в сборе.

Видео-инструкция по замене пром вала Шнивы

Снимаем раздаточную коробку в сборе с промежуточным валом (см. Снятие раздаточной коробки).
Удерживая вал от проворачивания отверткой, ключом «на 13» отворачиваем четыре гайки крепления промежуточного вала к фланцу раздаточной коробки.

2. Снимаем промежуточный вал.

Устанавливаем промежуточный вал на раздаточную коробку в обратной последовательности.

3. Перед установкой промежуточного вала в сборе с раздаточной коробкой, проверяем состояние резиновой центрирующей втулки, расположенной на фланце вторичного вала коробки передач.

Промежуточный вал разбираем для замены эластичной (резиновой) муфты или шарнира равных угловых скоростей.

1. Помечаем расположение муфты относительно фланца, а также число и расположение балансировочных шайб относительно муфты.

2. Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.

3. Разъединяем муфту и фланец.

4. Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.

5. Поддев отверткой, вынимаем пластиковую заглушку.

6. Сжав хомут раздвижными пассатижами, снимаем его.

7. Сдвигаем отверткой пластиковый кожух

8. Снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей

9. Располагаем, корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.

10. Разъединяем шарнир и фланец.

11. Стягиваем пластиковый кожух с резинового чехла.

12. Оттянув резиновый чехол, сжимаем хомут раздвижными пассатижами и снимаем его

13. Снимаем резиновый защитный чехол

14. Поддев отверткой, снимаем стопорное кольцо шарнира

Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в статье – «Ремонт приводов передних колес».

Собираем промежуточный вал в обратной последовательности.

А еще интересно: Автокондиционеры ФРОСТ // Интернет-магазин // Цены // Кондиционеры для автомобилей Лада ВАЗ, VolksWagen Polo, Daewoo Matiz

В перебранный или новый шарнир закладываем 20 см 3 смазки ШРУС-4.

Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.

15. Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира

16. Перед установкой резиновой муфты обжимаем ее хомутом

Бывшую в употреблении муфту располагаем по меткам относительно фланца.

Прежние балансировочные шайбы располагаем по меткам относительно муфты.

При установке новой муфты может потребоваться балансировка вала в сборе.

Моменты затяжки промежуточного вала

Гайка болта крепления эластичной муфты к фланцам М12×1,25 — 57,8-71,5 Нм (5,9-7,3 кгс·м)

Гайка крепления корпуса шарнира к фланцу ведущего вала раздаточной коробки М8 — 27,4-34,3 Нм (2,8-3,5 кгс·м)

Работа выполняется с использованием смотровой ямы, эстакады или подъемника. Для замены промвала понадобится такой инструмент:

• один накидной ключ на 13 и два на 19;
• плоская отвертка;
• небольшой молоток;
• лом;
• зубило;
• бородок.

Также придется запастись следующими деталями:

• центрирующая втулка;
• четыре самоконтрящиеся гайки;
• уплотнительное кольцо для установки на фланец;
• червячный хомут диаметром 150 мм.

Чтобы снять промежуточный вал, необходимо:

• Используя ключ на 13, открутить 4 гайки, которыми корпус шарнира промвала крепится к фланцу раздатки.
• Надеть червячный хомут диаметром 150 мм на резиновую муфту и затянуть его.
• Сделать отметки на ШРУСе и корпусе фланца раздатки, чтобы запомнить их взаимное расположение.
• Ослабить гайки, удерживающие силовой агрегат, и сместить его вперед на 15-20 мм (здесь пригодится лом).
• Накидными ключами на 19 открутить гайку и вынуть болт, крепящий муфту к фланцу КПП.

• Открутить и вынуть три других болта.
• Сдвинуть промежуточный вал в сторону КПП и вывести шпильки корпуса шарнира из отверстий на фланце раздатки.
• Проделать ту же операцию с шарниром.
• Снять промежуточный вал с автомобиля.

В большинстве случаев промвал подлежит ремонту. Вы можете заменить пыльник или шарнир, эластичную муфту или сальник шлицевого соединения. После этого необходимо установить промежуточный вал на место. Не забудьте установить новые самоконтрящиеся гайки. Эти детали нельзя использовать повторно — они могут открутиться из-за вибрации.

Промвал нива шевроле, конкретика

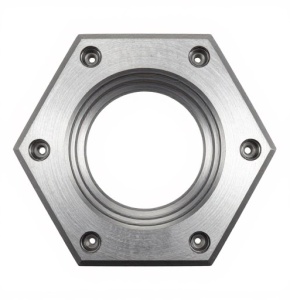

балансировочные шайбы на конвейерном промвалу

• Оригинал. Народное название «люстра». В плюсах хорошие пробеги. Далее уходим «в минус». Да, отдельно можно купить резиновую муфту и шарниры. Но вы нигде не сделаете балансировку данного узла. Главная проблема — ценообразование. Поставщик данной запчасти является монополистом, ну а дальше начинается «наша Раша». За 2020 год оптовая цена на данную деталь выросла более чем на 30%, и продолжаем расти с каждой поставкой. Поэтому, на моем сайте, данная деталь привозится под заказ по предварительному согласованию.

мягкий и жесткий промвал для Шнивы

• Жесткий промвал, , город Саратов. В работе с данными машинами, у меня есть специфика. Я крайне мало времени работаю со стандартными двигателями. И в какой-то момент я заметил, что при «быстрой работе сцеплением», есть провал. Оказалось, что это «скручивается» резиновая муфта. На стандартных 75 силах, она более-менее живет, а при повышении мощности движка и быстрой работе с КПП, достаточно быстро выходит из строя. Сейчас в основном рекомендую ставить «жесткий» промвал. Еще один плюсик, это ликвидация стандартного хвостовика КПП (вертолета), он, как и фланцы бывает совершенно кривой и требует центровки и дополнительной механической обработки. Жесткий промвал нива шевроле, скрывает только одну маленькую хитрость, связанную с годом выпуска машины. До 2008 года хвостовик КПП имел 6 шлицов, после 21 шлиц. На данное изделие уже существуют «китайские подделки», но так как я работаю с заводом напрямую, данный вопрос, меня не очень волнует.
• Промвал нива шевроле, бренд «Волгаавтопром» и пару «китайских вариантов», которые мне довелось видеть. Выброшенные деньги, долго не ходят.

Важно. Когда вы устанавливаете промвал, вы увидите на хвостовике коробки, центровочную резинометаллическую втулку. Когда она продается в поддельном варианте, она просто из резины. В заводском варианте, это металлическая втулка, которая обрезинена по наружной поверхности. Никакой свободной посадки на вал быть не должно. Данная деталь, как и вилка сцепления с пыльником, меняется при замене сцепления. В случае жесткого промвала, данная деталь конструктивно отсутствует.
