Какой натяжной ролик лучше на калину

Натяжитель ремня генератора Лада Калина

Генератор служит для выработки электроэнергии, которой питается вся бортовая сеть в движущемся автомобиле, в том числе и в Лада Калина. Это подразумевает необходимость в бесперебойной работе данного узла. Также посредством генераторной установки происходит подзарядка АКБ. Генератор Лада Калина приводится в действие с помощью ремня, который требует правильной натяжки.

Эксплуатация подразумевает присутствие ситуаций, при которых натяжитель ремня генератора перестает соответствовать требуемому оптимальному значению. Это неизбежно провоцирует перебои с выработкой электроэнергии.

В современной отечественной модели Лада Калина в числе наиболее распространенных причин, вызывающих нарушения в данной системе, присутствует неисправностьтакой детали как натяжитель ремня генератора (ролика).

Именно об этом важном элементе практичной Лада Калина далее пойдет речь.

Как устроен натяжитель и каков принцип его функционирования?

Только при определенном уровне натяга ременной передачи происходит оптимальная работа генератора, что позволяет с максимальным КПД направлять в бортовую сеть питающее напряжение, в противном же случае требуется натяжка.

Для этих целей и служит рассматриваемое нами натяжитель ремня генератора. Конструктивно это обыкновенный подшипник, верхняя часть которого защищена с помощью пластикового покрытия. По рабочей поверхности данного ролика происходит перемещение ремня.

Внутренняя обойма натяжителя представлена в виде обычной посадочной втулки. Ее натяжка должна быть определенной.

Виды роликов по конструктивному принципу:

  • Эксцентриковый тип. Этот вариант является наиболее простым изделием, чья конструкция весьма обыденна и наделена завидной надежностью. В состав детали входят подшипник, втулка и протекционная накладка.
  • Кронштейновый вид. Здесь процесс регулирования осуществляется за счет того, чтобы сместить кронштейн натяжителя, присутствующего на моторе. Кронштейн натяжителя найти не сложно.

Признаки поломки и уязвимые места

В любой конструкции натяжного ролика самым слабым местом является подшипник. На деталь воздействуют нагрузки с постоянным характером, вдобавок к чему свою лепту вносит перепад температур. В таких условиях поломка элемента может наблюдаться довольно часто.

Рассмотрим подробнее перечень основных признаков, ввиду присутствия которых ролик можно считать неисправным:

  • АКБ перестала получать полный заряд;
  • энергоемкие токоприемники автомобиля начали проявлять нарушения в своем функционировании;
  • характерный гул, доносящийся из района расположения генераторного узла;
  • присутствие люфта во время работы ролика;
  • рабочая поверхность ремня привода генераторной установки имеет следы неравномерного износа.

Методы диагностики неисправностей

Во время проверки корректности работы натяжного устройства в Лада Калина рекомендуется следовать такому алгоритму действий:

  1. Сначала выполняем визуальное наблюдение за ремнем и самим роликом. Для этого требуется открыть крышку капота и запустить мотор LADA Kalina. При осмотре вращающихся компонентов оцениваем их на присутствие вибрации.
  2. Контролируем усилие натяжения ременной передачи. Для этого останавливаем мотор. Беремся за ветвь ремня рукой и стремимся провернуть его на 90 градусов по отношению к продольной оси. Вращаем по часовой стрелке. Если таковая манипуляция удалась, то натяжение корректное. Когда полученный в результате поворота ветви угол отличен от обозначенного оптимального значения, то требуется дальнейшая регулировка.
  3. Теперь понадобится выполнить проверку самому натяжителю. Для этого необходимо произвести снятие ремня. Перед непосредственным демонтажем запоминаем первоначальное расположение расходного элемента. Ослабляем регулировочную гайку на ролике, после чего ремень беспрепятственно извлекаем. Прокручиваем ролик и наблюдаем отсутствие заедания и шума. Осматриваем защитную крышку и проверяем присутствие люфта. Особое внимание уделяем рабочей поверхности, которая вступает в непосредственный контакт с ремнем. Она должна быть гладкой, а присутствие глубоких канав или иных повреждений недопустимо. Если какой-либо из указанных признаков имеет место, то такое натяжное устройство подлежит безоговорочной замене.

Как заменить ролик генератора Калины?

Здесь нам потребуются такие инструменты:

  • отвертка, имеющая плоский наконечник;
  • ключи, типоразмеры которых равны: «8», «19», «17» и «13»;
  • шило.

Процесс.

Как натянуть ремень генератора правильно пошагово:

  1. Сначала, открыв крышку капота LADA Kalina, ослабляем натяжку ременной передачи.
  2. Теперь используем ключ на «19», которым ослабляем момент затяжки гайки. В направлении часовой стрелки вращаем шток до наступления момента его полного выхода из посадочного гнезда.
  3. Далее шилом поддеваем и удаляем пластиковый протекционный колпачок, присутствующий на ролике. Для этой цели может подойти отвертка с тонким и плоским «жалом».
  4. Обнаруживаем болт, который фиксирует подшипник на кронштейне. Для этого «вооружаемся» ключом на «17».
  5. Теперь ролик аккуратно вынимаем. С ним присутствуют защитная шайба и втулка.

Подведем итоги

На этом процедура демонтажа завершена. Теперь вы знаете, как натянуть ремень генератора. Действия при обратной установке также весьма простые, поэтому комментировать их нет особой потребности.

По завершении всего перечня монтажных процедур проверяем уровень натяжения на соответствие указанным требованиям. Запускаем мотор и наблюдаем за работой узла.

Если побочных факторов не обнаруживается, то работа исполнена корректно.

Также в LADA Kalina имеется возможность переделать натяжное устройство, чему подтверждением выступает этот видеоролик:

Источник: https://Vaz-Lada-Granta.com/kalina/motor-i-korobka/natyazhitel-remnya-generatora-2.html

Какие ролики или подшипники, какой ремень лучше для Suzuki Grand Vitara


Неоригинальный качественный ремень Gates
В продаже есть масса расходников для замены оригинальных роликов и приводных ремней. Тем не менее все они разного качества и с разной стоимостью. Оригинальный ремень Suzuki 95141-60G90-000 (17521-77Е20 для 2-литрового и 17521-64J00 для 1,6-литрового моторов). Его длина без климат-контроля составляет 1545 мм, с климатом — 1645-1650 мм. Ремней много, но доверие владельцев Гранд Витары заслужили такие бренды:

  • 5PK1645, долгие годы в лидерах ремни GATES;
  • LYNXauto, аналог оригинала, артикул для заказа 5PK1645;
  • STELLOX, артикул 04-00673-SX;
  • BOSCH, номер по каталогу 1987947961;
  • Тrialli, артикул 5pk1646;
  • DRB, 5PK1645; 4PK995 для 1,6-литрового мотора;
  • AYWIPARTS, AW2130184;
  • FINWHALE, артикул BP5PK1645;
  • ASHIKA, номер по каталогу 112-5PK1650;
  • CONTITECH, суббренд Континенталь, артикул 5PK1635;
  • HERTH+BUSS, артикул J1051638.

Та же история и с роликами, но на самом ролике можно существенно сэкономить, если покупать только сам подшипник. Оригинальные подшипники, которые ставят с завода — NSK 6010DU2. Ролик обводной в сборе 17530-78K00, натяжной 17540-78K00. Их аналоги производят несколько брендов под этими же каталожными номерами: PULLEY, GEN BELT, IDLER, TENSIONER, ASSY.


Аналог обводного ролика от Herth+Buss

Сам подшипник может быть любого производителя, как отечественного, так и зарубежного. Размер подшипника 80х60(55)х15, он должен быть закрытого типа, необслуживаемый. Для сравнения, цена оригинального обводного ролика 17530-78K00 — $35, а в магазине подшипников такой будет стоить не более 50-60 гривен. Китайский еще дешевле, но это уже перебор. Вот номера обводных роликов в сборе для замены аналога:

  • STELLOX, 0340866sx, цена 4-5 долларов;
  • INA, 1753078k00, дорогой, но качественный, стоимость около 15 долларов;
  • в ту же цену ролик 36323 от Gates;
  • Dayco 89144;
  • Torque KR5036;
  • Otoform/FormPart 20145011/S.

Интересное по теме: Обзор Suzuki Vitara 2020. Новый бестселлер с железным характером


Аналог натяжного ролика

Подшипник натяжного ролика заказывают по номеру 6203 или SKF: 6203-2RSH ($6) и 6005-2RSH ($7). Смазывать их не нужно, в них с завода запрессована смазка класса Lubrication life, на весь срок службы. Оригинальный натяжной ролик в сборе 17540-77E10 стоит не менее 170 долларов.

Замена ролика натяжителя ремня генератора

Проблемы с генератором чреваты более серьезными неприятностями. Если электрический ток не вырабатывается автомобилем, если он едет на одном аккумуляторе, то неизбежна также поломка батареи. При недостаточной выработке бортового тока, о чем сигнализирует соответствующая лампочка панели приборов, прежде всего, необходимо проверить натяжение ремня генератора.

К тому же, во многих автомобилях затрагиваемая нами ременная передача, приводимая, кстати, шкивом от ГРМ, часто связывает и другие ответственные узлы. Эти узлы еще называют навесным оборудованием. В частности, ремень может приводить в действие помпу, качающую антифриз. Так что ослабление ремня чревато не только проблемами с электропитанием!

Его регулирует специальный ролик, который находится на кронштейне натяжительного устройства.

Как поменять подшипник в ролике Гранд Витара

Стоит ли менять только подшипник, или же заменить весь ролик в сборе, решать каждому лично, но судя по ценам, это имеет смысл. Особенно в том случае, если не экономить на качестве подшипника. Для его замены будем выпрессовывать старый и запрессовывать новый. Чтобы операция прошла быстро и без проблем, нагреваем ролик без подшипника на электроплитке (или другим способом), а подшипник кладем в морозилку на некоторое время. В этом случае подшипник станет на место без особых усилий.

1. Снимаем натяжной ролик с двигателя.

2. Осматриваем

3. Родной подшипник NGK

4. Для выпрессовки подшипника используем головку подходящего диаметра и молоток

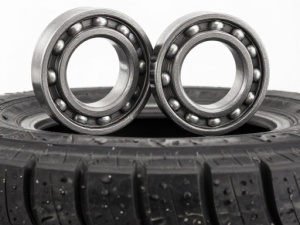

5. Новый и старый подшипники

6. Усаживаем подшипник на корпус

7. Можно использовать тиски, контролируя соосность ролика и подшипника

8. Обязательно контролируем точность усадки

9. По такой же схеме меняем подшипник в обводном ролике

Процесс замены подшипника показан на примере натяжного для двигателя М16А, но это принципиальной разницы не имеет.

Замена Ролика Натяжителя Ремня Генератора Калина

09 Май

Подмена ремня генератора на Калине

От ремня генератора зависит верная работа самого генератора и всей электросистемы автомобиля. Если ремень износился либо очень провис есть опасность, что генератор не будет производить ток и аккумулятор стремительно разрядится. Завести авто будет очень проблематично. Откажет вся электросистема.

Найти, нужно ли менять ремень, достаточно трудно, но некие признаки могут на это указать:

  • при заведенном движке свет фар становится слабеньким, мерклым;
  • посторонние шумы, свист при заводке автомобиля.;
  • после пробега 30 50 тыс. на Калине стоит проверить исправность ремня. Он может иметь трещинкы, «сломы» зубцов, порезы, замасливание либо расслоение резины, что может привести к обрыву ремня. В этом случае его лучше поменять.

Выбор ремня и его цена

Если конструкция генератора имеет натяжитель, то длина ремня – 883мм. Это в подавляющем большинстве случаев на Калине 8 клапанов. Если генератор как на Гранте, длина – 823мм.

При выборе производителя следует учитывать, что официальным поставщиком этих ремней для АвтоВАЗа является компания GATES, потому предпочтение следует дать ее продукции.

Также создают ремни конторы БТР (много нехороших отзывов), Continental, Finwhale, и ANDYCAR. Лучше приобрести Dayco 825 (производитель GATES), эластичные ремни имеют маркировку Poly-V, если ее нет, то ремень жесткий.

Стоимость ремней приблизительно от 500 до 1000 рублей.

Lada kalina(лада калина)замена ролика генератора, снятие ремня генератора калина

Лада калина

(lada
kalina
) снятие
ремня генератора
,
замена ролика генератора
, ремонт
ролика генератора
, посторонни…

Замена натяжного ролика ремня генератора Натяжка ремня генератора

Каталожный номер 21230-1041056-11.

Цены на ремень генератора варьируются в среднем от 300 до 400 рублей в зависимости от производителя, что не бьет по карману.

Замена

Как быстро поменять ремень генератора на Калине:

  1. Ослабить натяжение ремня, подкручивая гайку на болте натяжителя.
  • Снять ремень с ролика и со всех шкивов.
  • Слегка поворачивая ремень, вытащить его наружу.
  • Завести новый ремень, надеть его на ролик и шкивы.
  • Произвести сборку в обратной последовательности.
  • Завести двигатель, дать немного поработать и заглушить.
  • Отрегулировать натяжение ремня.
  • Вся процедура замены ремня в среднем займет 2-3 часа, при наличии помощника его можно существенно сократить.

    Еще пара советов. Если авто пробежало 60 тыс. км, то производитель рекомендует заменить ролик. Если старый ремень генератора, не совсем изношен, лучше положить его в багажник про запас.

    Пару слов об эластичном ремне регулировать его не нужно, заводится он сначала на шкив, а потом на генератор, ставится передача и толкаем машину, предварительно подсунув под ремень монтажку или подобное ей.

    Итог работы

    Заменив ремень генератора, можно быть уверенным, что аккумулятор не разрядится, генератор будет работать исправно и автомобиль не встанет «колом» посреди дороги. И не придется вызывать помощь или эвакуатор.

    Источник: https://autoruservis.ru/zamena-rolika-natjazhitelja-remnja-generatora/

Как проверить ремень навесного и ролики Гранд Витара

Натяжение ремня навесных агрегатов на Гранд Витаре с двигателем J20A регулируется автоматически. Тем не менее проверять его нужно. Согласно схеме производителя, размещенной ниже, нормальное натяжение ремня определяется по положению указателя А в секторах a, или с. Если ролик указывает на положение язычка в секторе с, ремень однозначно растянут и подлежит замене даже в том случае, когда визуально к нему претензий нет.

Интересное по теме: Замена бензонасоса на Сузуки Гранд Витара своими руками

На двигателях объемом 2 л без кондиционера проверка натяжения ремня выполняется по следующей схеме.

Визуальный осмотр ремня должен показать:

  • отсутствие трещин на поверхности;
  • отсутствие сколов и видимых расслоений резиноматериала;
  • нет надрывов по всему периметру ремня;
  • отсутствую следы масла или антифриза;
  • все 5 ручейков неповреждённые.

В противном случае решаем, какой ремень лучше купить, и проводим замену. Признаки неисправности роликов также понятны и просты. Чаще всго на Suzuki Grand Vitara с двигателем J20A и J24В, а также на 1,6-литровом двигателе обводной ролик начинает шуметь после пробега 40-60 тысяч, натяжной выдерживает более длительный пробег. Также признаком износа считается малейший люфт любого из подшипников роликов.
