Размер сайлентблока задней балки ваз 2110

Вышедшие из строя сайлентблоки — проблема, с которой владельцы отечественных автомобилей сталкиваются достаточно часто. Процедура замены сайлентблоков передних рычагов ВАЗ 21010 на первый взгляд проста, но это впечатление обманчиво. В ней есть целый ряд нюансов, о которых автовладельцу надлежит помнить. О том, как поменять сайлентблоки самостоятельно, мы и поговорим в данной статье.

Назначение сайлентблоков

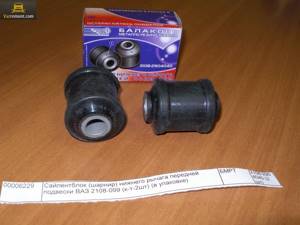

Комплект сайлентблоков передних рычагов

Назначение у них простое: сделать движение автомобиля как можно мягче. Именно из-за сайлентблоков подвеска машины имеет возможность «играть», смягчая удары, возникающие, когда автомобиль преодолевает неровности дороги. Находятся сайлентблоки как в передних, так и в задних рычагах подвески, недалеко от колёс. Они плотно запрессованы в эти рычаги, так что увидеть их не удастся. И для того, чтобы заменить сайлентблоки, придётся вначале снять рычаги подвески. По-другому до них не добраться.

Как узнать, что пора менять

Есть несколько признаков того, что сайлентблоки пришли в негодность.

Первый признак — характерный стук или скрежет, который слышен при движении машины и который значительно усиливается, когда дорога неровная.
Второй признак — если разбиты один или несколько сайлентблоков, то машиной становится намного труднее управлять, особенно на поворотах.
Даже если ничего из вышеперечисленного не наблюдается, проблема с сайлентблоками всё равно может всплыть, к примеру, в тот момент, когда автовладелец приедет в автосервис и решит отрегулировать развал-схождение. Именно в этот момент сотрудники сервиса могут сообщить ему неприятную новость.

Изготовление съёмника своими руками

Как уже говорилось выше, сайлентблоки — плотно запрессованы в рычаги и в так называемую «растяжку» на подвеске. Запрессовать новый сайлентблок в растяжку можно с помощью обычного зубила и молотка. А вот запрессовка сайлентблока в рычаг подвески — процедура очень трудоёмкая и без специального приспособления (съёмника) тут не обойтись. Съёмник можно поискать в автомагазине, а можно не тратить время на поиски и сделать его самостоятельно, благо, это несложно. Чтобы сделать съёмник, нам потребуется болт (М12), длина болта — не менее 180 мм. К нему следует подобрать гайку, причём она должна быть высокой — не менее 20 мм. Также нужна будет втулка. Длина — не менее 60 мм, внутренний диаметр — 39 мм (сделать такую втулку можно из обрезка подходящей по диаметру трубы) и две-три широких шайбы. Что должно получиться в итоге, можно посмотреть на фотографии ниже.

Вариант самодельного съёмника

Замена сайлентблоков ВАЗ 2110

Инструкция предоставленная ниже подскажет вам как самостоятельно заменить сайлентблоки на вашем автомобиле. Детали требуют максимального контроля и замены. В среднем сайлентблок служит около 100 тысяч километров, но конечно дороги России не попадают ни под какие правила. Менять сайлентблоки нам нужно каждые 50 тысяч километров. Сайлентблоки портятся и сразу дают о себе знать. Самыми распространёнными признаками является неприятный стук и скрежет во время езды автомобиля. Машина кряхтит и ведет себя не устойчиво на дороге, в каких-то моментах даже не подвергается управлению. Заменить сайлентблоки вы можете самостоятельно, без помощи посторонних. При замене вам придётся немного потрудиться, у вас уйдёт на это около нескольких часов времени. Если вы будете менять сайлентблоки на Станции Технического обслуживания, то это обойдётся вам в полторы тысячи рублей. Здесь вы можете отталкиваться от бюджета справляться самому или отдать специалистам. Ниже предоставленная фотоинструкция, которая подскажет вам как самостоятельно справляться с заменой. О процедуре замены сайлентблоков: И так, первым делом нам нужно будет демонтировать брызговик двигателя. — Шаровую опору выкрутите и от рычага отсоедините. — Теперь возьмём ключ рожковый на «двадцать четыре» и придержим аккуратно растяжку. Далее с помощью ключа накидного гайку выкрутите. — Возьмём ключ на «семнадцать» и выкрутим гайку, которая крепит стойку стабилизатора к рычагу. Возьмём выколотку, будет лучше, если она будет из мягкого метала и достанем болт. — Возьмите два ключа на «девятнадцать» и выкрутите гайку, которая крепит рычаг к кузову. Достаньте, можете выбить и рычаг выведите из кронштейна. — Шайбу аккуратно снимаем с растяжки. На растяжке за шайбой скрываются шайбы регулировки угла. — Для того, чтобы снять растяжку с поперечины, вам нужно взять два ключа на «двадцать четыре», гайку выкрутите. Далее нам нужно шайбу снять, а растяжку из шайбы достать. — Чтобы заменить сайлентблок нужно его установить в тиски, также можно вполне воспользоваться съёмником. — Сайлентблок новй обрабатываем мыльным раствором и устанавливаем в рычаг. — После этого нужно сайлентблок растяжки при помощи зубила сбить. Один снимаем, точно также поступаем и о вторым. Новый сайлентблок устанавливаем в тиски и устанавливаем по максимуму. При помощи молотка среднего размера наносим удары. Что нам потребуется для замен? — Новенькие сайлентблоки. — Мыло жидкое. — Набор ключей стандартный. — Зубило с молотком. — Жидкость вдешка. — Специальный съёмник, также подойдёт небольшой отрезок трубы, подходящего диметра. — Щётка, которой можно почистить по металлу. — Отвёртка, нож(конец должен быть тупой). — Тиски. — Горелка газовая или лампа паяльная.

И так, первым действием нам нужно приобрести новые сайлентблоки.

На фото показан специальный съёмник, с помощью которых мы сможет демонтировать сайлентблоки.

Автомобиль нужно установить на смотровую яму, после выкрутите два болтика рычага подвески.

Сайлентблок аккуратно при помощи горелки газовой(с насадкой) выжгем деталь.

Место посадки почистим аккуратно при помощи щётки по металлу, подойдёт напильник.

Сайлентблок новенький нужно обработать специальным расствором, далее возьмём обычную отвёртку и поправим аккуратно края сайлентблока. В рычаг запрессуйте сайлентблок при помощи специального съёмника.

Не стоит тропиться, следите чтобы деталь не перекашивалась.

Сайлентблок установили.

Теперь нам нужно отсоединить кронштейн растяжки и достать её из сайлентблока.

Старый сайлентблок достаньте.

Теперь воспользуемся зубилом, возьмите ещё и молоток и отогните края кольца сайлентблока растяжки. Осталась одна часть, которую нам нужно выпрессовать сайлентблока растяжки.

Далее нам нужно достать вторую часть кольца наружного.

Место посадки почистите, возьмём съёмник и установим новый сайлентбок.

Рычаг можем собрать.

Зимний сезон 2020: Viatti, шипы, протектор

Смотреть все фото новости >>

Последовательность действий при замене на ВАЗ 2110

Автомобиль устанавливается над смотровой ямой, затем снимается нижний защитный кожух моторного отсека ВАЗ 2110.
На передних рычагах откручиваются крепёжные гайки, затем откручиваются гайки передних стабилизаторов (это делается с помощью ключа на 17).

Крепежная гайка снята

Откручивание гайки на растяжке

Откручивание второй гайки на 24

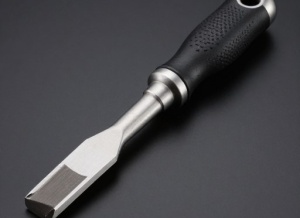

Удаление старого блока зубилом

Зачистка проушины ножом

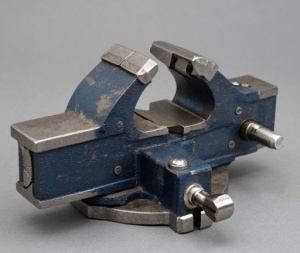

Запрессовка сайлентблока тисками

Пример по замене сайлентблоков передних рычагов на видео

Замена передних сайлентблоков на ВАЗ 2110

Нередко новички предпочитают обращаться в автосервис для замены сайлентблоков передних рычагов. И совершенно напрасно, ведь автомастерские взимают за услугу достаточно крупную сумму. Здесь же необходимо подчеркнуть, что на станциях технического обслуживания не всегда выполняют работу на должном уровне.

Для выполнения ремонта автомобилисту понадобится специальный съемник.

Этот инструмент достаточно дорогой и требуется в исключительных случаях. Поэтому позаимствовать его желательно у знакомого сотрудника СТО. В интернете есть немало рекомендаций, инструкций и даже видеоматериалов, позволяющих изготовить рассматриваемый съемник своими руками. При наличии свободного времени автомобилист сможет сделать его с помощью 2 трубок, шайб и специальной лапки.

Если понадобится замена сайлентблоков передних рычагов ВАЗ 2110, то нужно знать, то в конструкции балки предусмотрено два элемента.

Один сайлентблок расположен в верхнем рычаге, а второй — нижнем. Поэтому остановимся на замене каждого элемента.

Важные моменты

Откручивание гаек накидным ключом на 24 может быть очень непростой задачей. Чтобы стронуть такую гайку с места, как правило, требуется огромное усилие. И мало того, каждый следующий виток тоже потребует немалых сил. Поэтому лучше всего воспользоваться в качестве рычага длинной трубкой, надетой на накидной ключ.

Для того чтобы гайки откручивались ещё легче, можно обильно полить их маслом и подождать 10 минут.

Запрессовывать сайлентблоки ударом молотка (или ударом кувалды) следует, только поместив рычаг на ровную металлическую поверхность. При этом удар должен быть очень точным, при малейшем перекосе молотка есть риск повреждения сайлентблока.

Для того чтобы избежать вышеуказанных повреждений, имеет смысл запрессовывать сайлентблок в растяжку с помощью тисков. Тиски понадобятся в любом случае, так как новые блоки редко садятся в проушину полностью после одного удара. Их практически всегда необходимо «додавливать».

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Для того чтобы новый сайлентблок сел в проушину максимально глубоко, его следует смазать. В качестве смазки подойдёт обыкновенный посудомоечный гель, жидкое мыло или простая мыльная вода.

Когда нужно менять?

Обычно о том, что сайлентблок вышел из строя, водитель наверняка догадается. Если нужна замена, об этом расскажет дискомфорт при езде. Ощущаются явственные «железные» удары, шумы именно в подвеске. Но это далеко не все.

Если срочно не принять меры, то у ВАЗ 2110 будут разбиваться крепления и соединения, появится люфт. Пострадают также углы расстановки колес, что явно до добра не приведет.

Нужно обратить внимание на некоторые симптомы того, что эти резиновые детали изношены:

при езде скрипит резина на колесах. Не обязательно сильно. Даже небольшого скрипа не должно быть;
слышится стук в области колес. Дело здесь в плохом прокручивании разрушающихся сайлентблоков;
по мере изношенности сайлентблок сначала покрывается трещинками, а затем и вовсе распадается. Здесь уже не услышать стуки может только глухой.

Симптомы замены

По каким признакам можно понять, что требуется автомобилю ВАЗ-2110 замена сайлентблоков? Продиагностировать исправность уплотнителей можно, не выходя из машины, прямо на ходу. Если во время движения вы заметили характерный скрип резины или стуки, скорее всего, изделие пришло в негодность. Также появляется люфт. Замена сайлентблоков (ВАЗ-2110 8 клапанов в том числе) выполняется и в том случае, когда машину начало кренить на поворотах.

Из-за трещин или выработки машина не в состоянии нормально «проглатывать» неровности и крены. Также возникает неравномерный износ покрышек. Со временем этот эффект усиливается. Если игнорировать данную проблему, на скорости будет бить руль, машину ведет в сторону. Поэтому неисправность следует искоренять на ранней стадии. Если имеются скрипы и стуки в районе колес, это говорит о том, что автомобилю требуется замена сайлентблоков задней балки. ВАЗ-2110 можно отремонтировать своими руками. Какие инструменты для этого понадобятся? Об этом расскажем далее.

Передняя подвеска

Для передней подвески предусмотрены сайлентблоки: передней балки, верхнего, нижнего рычага.

Замена для деталей переднего верхнего рычага ВАЗ 2110 происходит таким образом:

Нужно поддомкратить и зафиксировать машину;
Переднее колесо снять;
Открутить и выбить опору. Для этого молотком ударяют по сошке, вывернув колесо;
После того, как опора выбита, становится возможным снятие верхнего переднего рычага. Для этого сбоку выкручивают длинный болт. Заодно смотрят осевой люфт. Если он ощутимый, может быть оправдана замена;
Вынуть сайлент довольно просто с помощью зубила и молотка. Главное при этом точно рассчитать удар, чтобы обойтись без повреждений других деталей. Иногда очень «упорные» сайлентблоки приходится высверливать, а уже затем выбивать;
Запрессовать новый сайлентблок можно, вдавливая его с помощью меньшей втулки в гнездо, пока он там надежно не сядет.

Замена сайлентблоков передних нижних рычагов ВАЗ 2110 – более тяжелая задача, чтобы ее выполнить, понадобится:

Снять стабилизатор, чтобы появилась возможность передвижения рычага;
Открутить гайки, удерживающие сайленты;
Снять резиновые втулки (так же, как в случае с верхним рычагом) ;
Запрессовать новые, а затем обязательно зафиксировать их в нагруженном состоянии ВАЗ 2110.

Втулка передней балки ВАЗ-2110 БРТ 2108-2904050-Р: Рассрочка 0%, купить по низкой цене

Купить Втулка передней балки ВАЗ-2110 БРТ 2108-2904050-Р по низкой цене с доставкой по двери в любой город РФ, чтобы купить Втулка передней балки ВАЗ-2110 БРТ 2108-2904050-Р просто добавьте товар в корзину через кнопку «Купить». Купить Втулка передней балки ВАЗ-2110 БРТ 2108-2904050-Р в рассрочку или кредит, так же вы можете доложить в корзину все необходимые товары для полноценного ремонта авто. Если у вас возникли вопросы, пишите в онлайн-чат или звоните по телефону 8(905)306-57-42.

Задняя подвеска

Для задней подвески замену сайлентблоков лучше проводить, сняв балку, хотя можно это сделать и прямо на автомобиле. Установка задних резиновых втулок идентична той же, что и на передней балке. Выпрессовку и установку лучше проводить с помощью монтажного приспособления.

Однако, если его нет, тогда особенно «упорные» из задних сайлентов Ваз 2110 выбивают, зажав деталь, в которой они находятся, в тиски. Применяют оправку, иногда даже распиливают.

Неисправная задняя подвеска проявляет себя появлением характерного стука сзади. Подробности: https://vazweb.ru/desyatka/podveska/zadnyaya-podveska.html

Оба задних сайлентблока ориентируют по рычагу и запрессовывают заподлицо, относительно торца проушины.

Сегодня мы поговорим про то, как провести замену сайлентблоков ВАЗ 2110.

Подвеска является одним из самых нагруженных устройств автомобиля, поскольку она постоянно воспринимает на себя все колебательные движения колеса, которые ему передаются от дорожного покрытия.

Особенности конструкции подвески

Особенностью конструкции подвески является то, что многие элементы ее не должны быть соединены жестко, иначе всю вибрацию она будет передавать на кузов.

Как устроена подвеска ВАЗ 2110.

Поэтому некоторые составные подвески соединены посредством резиновых втулок и резиновых подушек с металлическими втулками внутри, т.е. сайлентблоками.

Так, в передней независимой подвеске ВАЗ-2110 через сайлентблоки между собой соединены:

Нижний рычаг;
Растяжка;
Стабилизатор поперечной устойчивости.

Последствия неисправности расходников

Следует отметить, что сайлентблоки и втулки относятся к расходным материалам.

Из-за больших нагрузок возможно продавливание резиновой части сайлентблока, отслоение ее от металлической втулки, расслоение самой резины. В итоге они уже не способны должным образом работать.

Выливается это в стуки со стороны подвески, появление скрипов, при движении, особенно по неровностям, автомобиль может кидать из стороны в сторону, и чем больше износ сайлентблоков, тем сильнее будет кидание.

Также из-за изношенных сайлентблоков изменяются углы положения колеса – развал и схождение, из-за чего авто уже не будет держать дорогу, его начнет сносить в какую-либо сторону, шины из-за неправильных углов будут быстро стираться.

Так что, за состоянием всех резиновых элементов подвески автомобиля нужно постоянно следить, и в случае проявления признаков их неисправности – оперативно произвести их замену.

При определенных знаниях и наличии инструмента можно произвести замену сайлентблоков и самому, не обращаясь в сервис.

Сразу следует отметить, что даже при обнаружении повреждения одного или двух сайлентблоков, лучше произвести полную замену всех резинотехнических деталей подвески, а не только поврежденные.

Также замена всех элементов производится сразу с левой и правой стороны автомобиля.

Инструмент и приспособления

Инструментов, которые потребуются для замены всех расходников – не так уж и много, но некоторые из них специфические.

Набор ключей, головок, воротков;
Комплект новых сальников и втулок;
Приспособление для выпрессовки и запрессовки сайлентблоков;
Съемник для шаровой опоры;
Домкрат;
Упоры;
Тиски;
Молоток и деревянные проставки;
Мыльный раствор.

Приспособление для выпрессовки и запрессовки сайлентблоков.

Его можно приобрести либо сделать самому.

Простейшее самодельное приспособление состоит из длинного болта с гайкой, отрезков труб с разными диаметрами и нескольких толстых шайб.

Принцип действия такого приспособления очень прост.

Для выпрессовки сайлентблока берется болт, на него одевается шайба, размером чуть меньше диаметра резиновой части сайлентблока.

Болт пропускается через втулку сайлентблока. С другой стороны, на болт накидывается отрезок трубы с диаметром, равным диаметру посадочного места, к примеру, рычага.

То есть труба должна будет упираться в окружность посадочного места в рычаге.

Далее на болт одевается еще одна шайба, по окружности большая, чем диаметр трубы, а затем уже накручивается гайка.

Выпрессовка производится так: гайка, накручиваясь, будет подтягивать к себе шайбу, упирающуюся в сайлентблок.

Установленная трубка позволит выходить ему из посадочного места, а не упираться в другую шайбу.

Запрессовка производится точно так же, с той лишь разницей, что необязательно применять отрезок трубы, поскольку сайлентблок упрется в упорную шайбу уже, когда он сядет на место.

Можно даже произвести запрессовку без использования приспособления, достаточно иметь только тиски, между губками которых устанавливаются новый сайлентблок и рычаг, так чтобы он и его посадочное место находились на одной оси.

Далее тиски сжимаются и расходник сам становиться на место. Но таким способом можно установить сайлентблоки только на рычаге и стойках стабилизатора, а вот на поперечине для замены все же потребуется приспособление.

Замена сайлентблоков передних рычагов ВАЗ 2110

Некоторые автовладельцы опасаются самостоятельно выполнять замену сайлентблоков передней балки на ВАЗ 2110. А напрасно. Обращение на станцию технического обслуживания влечет за собой серьезные финансовые затраты. Плюс далеко не факт, что на СТО вам работу выполнят лучше, нежели вы бы сделали сами.

Заприсовка

Единственное, вам может потребоваться помощь знакомого с автосервиса. Все станции техобслуживания имеют в арсенале инструментов специальный съемник. Приобретать его не имеет смысла, поскольку он дорогой и требуется крайне редко автовладельцу. Некоторые умельцы даже самостоятельно изготавливают съемник кустарным способом. Есть множество чертежей и схем, по которым он делается. Так что можете попробовать, если есть свободное время.

Конструкция съемника достаточно простая — лапки съемника длиной около 20 сантиметров, пара шайб и две трубки.

В передней балке имеется два сайлентблока — в переднем верхнем и переднем нижнем рычаге. Процедура их замены несколько отличается друг от друга, потому рассмотрим процессы отдельно.

Сайлентблок переднего верхнего рычага

Разбитый
Сразу отметим, что работать с ним проще, нежели со вторым элементом. Вся процедура включает в себя выполнение нескольких последовательных операций.

Поднимите автомобиль на домкрат и зафиксируйте в неподвижном положении. Включите ручник, поставьте под колеса стопоры.
Снимите переднее колесо.
Открутите и извлеките опору. Чтобы сделать это, колесо потребуется вывернуть и ударить по сошке молотком. Лучше это делать через какую-то вставку.
Выбив опору, вы сможете без серьезных проблем демонтировать верхний передний рычаг.
Сбоку располагается болт, он достаточно длинный. Выкрутите его. Осмотрите осевой люфт. Вероятнее всего, он достаточно серьезный и легко ощущается при проверке. Следовательно, вы абсолютно правильно решили менять сайлентблоки.
Извлечь сайлентблок можно молотком и зубилом. Только не наносите слишком сильный удар, иначе вы повредите другие элементы подвески.
В некоторых случаях сайлентблок сидит очень прочно, потому без дрели и его сверления не обойтись. Сделав отверстия, можно спокойно снять элемент.
Теперь меньшей втулкой вдавливайте новый сайлентблок на место. Деталь должна прочно и надежно сесть в гнездо.

Про осевой люфт следует также поговорить. Чтобы его устранить, можно пойти двумя путями:

Первый — заменить полностью столб. Вариант так себе, поскольку его стоимость очень высокая, но качество довольно низкое;
Второй — закрутить с боковых сторон пару шайб. Они не позволят крепежному болту болтаться.

Минус второго варианта заключается в том, что установка шайб иногда приводит к ситуации, когда сайлентблок не помещается на рычаг. Потому приходится его уменьшать при помощи ножовки. Увы, это приводит к сокращению срока эксплуатации сайлентблока.

Сайлентблок переднего нижнего рычага

Данную процедуру справедливо считают более сложной. Хотя даже с ней справиться самостоятельно может каждый автомобилист.

Способ заприсовки

Снимите стабилизатор. Это даст вам возможность перемещать в стороны рычаг.
Далее демонтируйте все гайки, удерживающие сайлентблок в неподвижном состоянии.
Снимите сайлентблоки нижнего рычага. Для этого вам предстоит провести все те мероприятия, которые мы описывали в предыдущем разделе, когда снимали детали верхнего рычага.
После этого запрессовываются новые элементы.
Учтите, что фиксация новых сайлентблоков нижнего рычага осуществляются при загруженном автомобиле. Если это сделать при вывешенной подвеске, через достаточно короткий промежуток времени новые компоненты сломаются, и вам придется заново выполнять всю работу.

Как видите, работа сложная, но относительно. Если вы предварительно изучите нашу инструкцию, заглянете обязательно в руководство по эксплуатации вашего ВАЗ 2110, а также просмотрите некоторые наглядные видео, к примеру, задача окажется не такой трудновыполнимой, как вам показалось на первый взгляд.

Так или иначе, к работе нужно быть готовым. Если у вас нет времени, сил или банального желания проводить часто выходного дня в гараже, поступите проще. Доверьте замену сайлентов специалистам со станции технического обслуживания. Но это должны быть проверенные мастера, в профессионализме и честности которых вы уверены.

Вот почему так полезно иметь хороших знакомых на СТО. Они не обманут и сделают все качественно, как для себя. Если таких товарищей нет, всегда существует определенный риск стать жертвой обмана. Схем у них более чем достаточно. Это одна из веских причин, почему владельцы «десятки» стараются делать ремонт своими руками.

Замена расходников, устранение осевого люфта

Демонтировав элементы подвески, можно приступать к выпрессовке изношенных сайлентблоков и установке новых.

Подготовленным заранее специальным приспособлением из поперечины, рычагов и стоек извлекаются старые сайлентблоки и на их место запрессовываются новые.

Для облегчения установки новые расходники можно смачивать мыльным раствором.

А вот использовать смазки на основе нефтепродуктов не рекомендуется, поскольку они негативно воздействуют на резиновые элементы.

По поводу стоек стабилизатора, перед выпрессовкой-запрессовкой, их нужно будет сбить со стабилизатора, поскольку они плотно посажены на него.

При сбивании лучше пользоваться молотком и удары наносить через деревянную проставку.

Также после снятия стоек со стабилизатора стягиваются резиновые втулки и на их место устанавливаются новые.

Часто у нижнего рычага возникает такое явление, как осевой люфт.

Образуется он, когда кронштейн кузова, к которому присоединяется рычаг, по тем или иным причинам разжался и между ним и металлической втулкой сайлентблока появился зазор, из-за чего сам сайлентблок получил возможность смещаться вдоль болта крепления.

Этот осевой люфт негативно сказывается на работе подвески, поэтому его не должно быть. Но если он появился, то устранить его можно двумя способами.

Можно попытаться сжать кронштейн. Но сделать это очень непросто, поскольку ударное воздействие молотком, даже через проставку на него лучше не применять, а использовать струбцины или тиски не очень удобно.

Значительно легче избавиться от осевого люфта при помощи шайб, которые помещаются между кронштейном и сайлентблоком.

Но согласно руководству, рекомендуется заменить весь нижний рычаг с шарнирами

После замены всех расходных материалов, снятые элементы подвески устанавливаются на место.

Произведя замену всех сайлентблоков на передней подвеске, на автомобиле в обязательном порядке должна быть произведена регулировка углов развала-схождения.
