Пособие для самостоятельного ремонта турбины.

Мощность и скорость, которые дарит автомобиль с турбированным двигателем, являются для многих водителей принципиальными вопросами. Достигаются они за счет встроенного турбокомпрессора, который подает большие объемы воздуха в цилиндры двигателя, увеличивая этим его мощность. Однако, омрачает счастье владения таким суперполезным агрегатом его частая поломка. Все детали автомобиля со временем изнашиваются, но ремонт турбины происходит намного реже, чем полная замена испорченного механизма.

Соблюдение элементарных правил эксплуатации, тщательный технический осмотр в положенный срок, использование качественного синтетического масла и его регулярная замена, правильное без перегибов положение маслопровода, наличие турботаймера и приобретение перепускного клапана блоу-оффа — эти нехитрые манипуляции способны увеличить долговечность турбокомпрессора в несколько раз. Возможность посещать СТО при малейшей неисправности по карману не каждому, поэтому есть смысл освоить азы минимального ремонта турбины собственными силами.

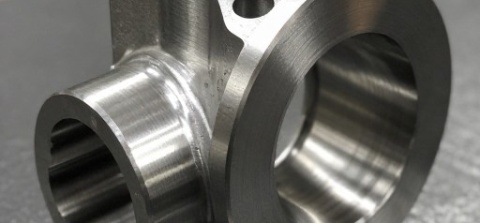

Схема турбины достаточно проста, ее основными элементами являются:

• Общий корпус узла и улитка.
• Подшипник скольжения.
• Упорный подшипник.
• Дистанционная и упорная втулки.

Так основные элементы турбины металлические (алюминиевый корпус, стальной вал), отремонтировать их нельзя – только заменить.

Основные причины неисправности турбины вполне поддаются самостоятельной диагностике и ремонту. Конечно, при отсутствии необходимых навыков лучше перепоручить эти процедуры профессионалам.

Практически все поломки имеют в своей основе 2 нарушения: техосмотр, выполненный некачественно или не в срок.

Самостоятельная диагностика турбины

Произвести само диагностику неисправной турбины, отталкиваясь от следующих факторах :снижение мощности и давления турбонагнетателя, после исключаются первоначальные всевозможные причины поломки данного агрегата. Делаем следующее открываем полностью дроссельную заслонку, так вы сделаете проверку давления турбо-наддува. Для этого необходимо полностью нажать педаль газа, чтобы двигатель набрал максимальные обороты. Только так вы сможете проверить, набирает ли максимальное давление турбо-наддува. Если токового не наблюдается, то это не значит что данный агрегат пришёл в негодность. Не получения максимально допустимого турбо-наддува происходит по причине избыточного противодавления. Причиной является, часто, забитый катализатор. В данном случае просто необходимо проверить катализатор. Если же катализатор чувствует себя нормально и рабочее состояние стабильно, продолжайте диагностику дальше, переходим к диагностики перепускной заслонки, известной как WestGate. Если Вы являетесь любителем агрессивной и спортивной езды, то перепускная заслонка не закрывается полностью, что приводит к выходу небольшой части газов, мимо клапана. А это значит в турбине отсутствует необходимое количество, что в не производит возможность воспользоваться полным рабочем потенциалом. Так что диагностика заслонки так же необходима.

Особенности ремонта

Как только демонтаж завершен, можно делать ремонт. Для этого под рукой должен быть специальный ремкомплект, где есть все необходимое – вкладыши, метиз, сальники и кольца.

Проверьте качество фиксации номинальных вкладышей. Если они болтаются, то их нужно проточить и провести балансировку вала.

Рекомендуем: Почему машина глохнет на холостом ходу и что делать?

При этом вкладыши желательно хорошо почистить и смазать моторным маслом.

Стопорные кольца, расположившейся внутри турбины, необходимо установить в картридж. При этом проследите, чтобы они оказались на своем месте (в специальных пазах).

После этого можно монтировать вкладыш турбины, предварительно смазав его маслом для двигателя. Фиксация вкладыша производится стопорным кольцом.

Следующий шаг – монтаж компрессорного вкладыша, после чего можно вставлять хорошо смазанную втулку.

Далее надевайте на нее кольцо пластину и хорошенько затяните болтами (без фанатизма).

Установите грязезащитную пластину (крепится с помощью стопорного кольца) и маслосъемное кольцо.

Остается только вернуть на место улитки. Вот и все.

В данной статье указан общий алгоритм работ по разборке и сборе турбины. Безусловно, в зависимости от типа последней, частично данный алгоритм будет изменен, но общих ход работ будет идентичный.

Ну а если выявлена серьезная поломка, то лучше сразу заменить старую турбины на новую.

Ремонт турбины своими руками

Своими руками у турбонагнетателя вы сможете произвести диагностику внутренний WestGate, при этом управляя тягой, чтобы убедившись в закрытии или не закрытия клапана, его сопротивление или заклинивания в период работы. Если вы неуверенны в своих результатах диагностики тогда вам следует обратиться к специалистам. Снимите внешние WestGate, при не работающим режиме. Переверните узел и проверти, произвел ли клапан WestGate полное закрытие заслонки. Произведите полную опрессовку WestGate сжатым воздухом, увидев его работу. Но в проведение такой работы необходимость в том что WestGate может не выдержать давление в сто psi, которое легко выдаст новенький воздушный компрессор. Для этого необходимо снизить давление до 50 psi. Такого давления вполне хватит для диагностики работоспособности WestGate,и не повредив диафрагму. Причиной поломки турбины также может быть вакуумная утечка. Данная причина когда турбина выдает номинальное количество необходимого давления, пропускает его на впускном тракте. Определив по датчику количество давления наддува, можно определиться, есть ли у вас разряжение. Когда двигатель работает в холостом режиме, вырабатывается максимальное количество разряжения 0.75 bar. Если меньше минимального давления которая 0.54 bar, то у вас утечка. Появление утечки может в двух местах, соединение за коллектором и за дроссельной заслонкой. Если проверка не показала отрицательных явлений, тогда следует проверять сам турбинный нагнетатель, обращая при этом особое внимание подшипники вала. Вращающие со скоростью около ста двадцати тысяч оборотов в минуту. Если иметься дисбаланс или люфт, последствия могут быть тяжелыми. Такие узлы балансируют с точностью до доли миллиметра. При саморучной попытки разогнуть лопасти согнутой крыльчатки, вы ослабляете метал который в дальнейшем может отломиться и заклинить агрегат . Самому отремонтировать турбо — компрессор, можно, только одно НО! Без спецального ключа для откручивания гайки на крыльчатке её не открутишь, надо иметь навык!! Иначе легко загнётся вал или крыльчатку, помять труда не составит можно также резьбу сбить. Рем комплект найти сложно. Так же оборудования для ремонта, стенд для проверки и балансировки. Или покупка нового картриджа стоимость 13-15руб. Если крыльчатка стерлась об улитку то уже без замены на другую крыльчатку и балансировку вала, сразу в сборе (картридж) не обойтись. А требуемую балансировку нереально осуществить в гаражных условиях. Для начало необходимо ставим метки в тех местах где чугун прижимается друг к другу, а так же середину и стыки улитки и середину, эта операция для того чтобы после сборки и установки не переделывать турбину или чугунку на машине. Ставим метку с той стороны вала, где расположена резьба и такая же процедура на гайке и на крыльчатке, после чего можно раскручивать вал. Данные метки делаются для того чтобы не нарушать положение крыльчатки относительно к валу, это очень важно, а метка на гайке нужна чтобы не перетянуть гайку и тем самым не заклинить вал.

Подводим итоги

Нередко водители автомобилей, на которых установлена турбина, сталкиваются с проблемой выхода из строя турбины. Это может произойти по нескольким причинам, основной из которых считается масло. Оно может быть не того качества, состава или его вовсе может оказаться мало.

Проблема заключается в том, что водители просто не умеют за ней ухаживать. Так или иначе нужно производить ремонт турбин своими руками или же на станции технического обслуживания, потому что она существенно прибавляет мощности мотору, а если турбина установлена изготовителем, то двигатель действительно нуждается в этом устройстве.

Проводим разборку турбоагрегата своими руками

Турбинная улитка может прикипеть. Для того чтобы снять ее используете болт для крепления улитки это поможет аккуратно её отодвинуть. Улитка расположена на конусе и для этого придется приложить не большое усилие. Откручивайте аккуратно, постепенно, крест на крест так же как вы затягиваете колесо . Так же тут нужно обратить внимание на то чтобы не деформировать колесо турбины. Такой способ может показаться нелегким из-за своеобразной конструкцией турбины. Иногда можете применить деревянную киянку. Проверьте на люфт вал, когда вам всё же удастся разобрать улитку. Люфт не должен быть продольным. А поперечный люфт может будет ощутим, всё же люфт не должен превышать и миллиметра. Но даже если у вас нет люфта это еще не говорит о том, что турбина не будет расходовать масло.Далее нужно снять колесо компрессора, с помощью кусачек, у которых раздвигаются губки. Противоположенный конец вала нужно зажать фигурной оправкой. Вал компрессора имеет именно лево стороннюю резьбу.

Для снятия компрессорного колеса используйте обычный универсальный съёмный ключ. Помети расположение в отношении друг друга колеса и гайки. Для соблюдения балансировки. Уплотнительные кольца держат стопорные кольца. Втулки вала снимаются откручиванием болтов трёх штук Т15.Как вы понимаете причиной люфта становятся втулки. Вкладыш который со стороны компрессора держит одно стопорное кольцо, а со стороны турбины два кольца. Очень тщательно очищаем картридж и колесо. С вала снимаем уплотнительное кольцо. Используем рем комплект для ТКР. В стандартный комплект входит полный набор колец, шайб, сальников, вкладышей и метизов. Если у вас люфт на номинальном вкладыше, то проточка и балансировка вала спасёт вас от этого. Также, в наборе рем комплекта входит вкладыши разного размера. Вкладыши нужно почистить и смазать маслом. Устанавливаем в картридж внутренние стопорное кольцо. Убеждаемся, что попали в пазы полностью. Устанавливаем турбинный вкладыш. Изначально смазав его маслом. Фиксируем стопорным кольцом. Потом вставляем компрессорный вкладыш. Смазываем втулки, надеваем масло съемное кольцо на втулку, ставим пластину, и затягиваем болты Т15. Затягиваем достаточно сильно, но не до того когда срывается резьба. Устанавливаем грязезащитную пластину, Фиксируем её стопорными кольцами. После устанавливаем маслосъёмное кольцо. Такой процесс очень длительный . так как одеть кольцо не так то просто. Смазываем и вставляем вал. Гайку затягиваем моментом 2,5Нм – 5Нм.Отдраенныеулитки ставим на место. Далее устанавливаем WestGate.

Поздравляю, у вас получилась почти новая турбина, сделанная собственными руками, по самой низкой цене.

Ремонт турбокомпрессора

Для устранения дефекта актуатора полная разборка турбонагнетателя двигателя обычно не требуется. Если же неисправность сложнее – заклинивания клапана актуатора, то ее устранение потребует полной разборки агрегата. Чтобы отремонтировать турбокомпрессор самому сделайте следующее:

• Вымойте корпус и осмотрите узел для определения неисправности.
• Рисками пометьте положение улитки турбины относительно улитки компрессора.
• Снимите с корпуса подшипников обе улитки.
• Разберите «картридж». Для этого отверните крепления крыльчаток и снимете их. Учтите, что резьба для фиксации на торцах вала всегда левая. Посадка ступиц крыльчаток на вал – конусная. Поэтому для снятия часто приходится использовать универсальный съемник.
• Незначительное нарушение геометрии лопастей поправьте подгибанием. После этого, так же как и после замены рабочих колес, вал с крыльчатками необходимо балансировать.
• При нарушении геометрии опорных шеек вала прошлифуйте их на круглошлифовальном станке, если износ не превысил предельно допустимые значения. В случае превышения предельно допустимого износа – замените вал.
• Поменяйте вкладыши в корпусе подшипников. Проследите за тем, чтобы отверстия для подачи масла в корпусе и вкладышах совпали.
• Внутреннюю поверхность вкладышей обработайте разверткой. Ее размер должен быть больше, чем диаметр опорных шеек вала на 0,04 мм.
• Продуйте и промойте полость корпуса подшипников.
• Смажьте опорные шейки маслом и соберите картридж.
• Прикрепите улитки.
• Если при установке турбонаддува обнаружится, что старые прокладки пришли в негодность, вы можете изготовить их самостоятельно. Для уплотнения соединения, через которое проходят выхлопные газы, нужно использовать металлоасбест. Для остальных подойдет паронит или прессшпан прокладки. Последние при установке нужно слегка смазать обычным силиконовым герметиком.

Чтобы восстановить картридж турбины, требуется доступ к оборудованию и инструментам, отсутствующим в обычном гараже. Если у вас его нет, вам придется оплачивать услуги специалистов, которые выполнят необходимые операции. Поэтому выгоднее всего отремонтировать турбокомпрессор двигателя самому. Если вы хотите гарантированно хороший результат, лучше всего поменять картридж на новый.

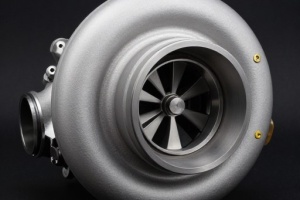

турбина после

Покупка или ремонт?

Разумеется проще купить новую турбину, но ремонт дешевле. Зачем переплачивать за новую, если старая поддается ремонту, и Вы еще получаете гарантию на выполненную работу.

В турбине есть детали, которые практически не подвергаются износу, именно их стоимость возвращается к вам в виде экономии. Но не любую турбину можно восстановить, и тут мы поможем Вам доставить и поставить.

Плюсы и минусы:

Непосредственно у новой турбины минусов нет, если она оригинальная. Другое дело китайские копии, но это не наш случай! Все новые турбины, которые мы предлагаем нашим клиентам, только известных брендов: Garrett, Mitsubishi, IHI, Holset, KKK, Schwitzer, Borg Warner, Toyota.

Минус замены турбины на новую может скрываться только в том, что ее заменят, не выяснив причину поломки. А это грозит повторной неисправностью, но если автовладелец предоставит нам свой неисправный турбокомпрессор для диагностики, его минует эта участь.

В среднем экономия на ремонте 40–50% от стоимости новой детали. Это главное преимущество всех ремонтных операций, которыми занимаются те или иные организации.

Минусов ремонта турбин два: это время ремонта и психологический барьер.

Ремонтом турбин занимаются много организаций, и каждая выстраивает процесс по-своему. Использование самодельных деталей, отсутствие специального оборудования и необходимых знаний — все это приводит к появлению недовольства клиентов. Если у машины, на которой ранее ремонтировалась турбина, пропадает мощность — многие в первую очередь грешат на некачественный ремонт.

В принципе из минусов реально остается только время ремонта. Никто не будет спорить, что взять с полки новую турбины быстрее, чем отремонтировать. Но отсутствие посредников и наличие запасных частей позволяет нам производить срочный ремонт в течение нескольких часов, а постоянно пополняющийся оборотный фонд, позволяет просто производить обмен неисправной турбины на уже готовую.
