Как узнать pll по номеру материнской платы. Детальная инструкция по разгону процессора

Приветствую! Думаю, что едва ли найдётся много пользователей, которые бы не желали высокой скорости работы и производительности от своего ноутбука. В этой ситуации естественным выглядит неугасающий интерес к теме увеличения производительности и разгона.

Процессор играет ключевую роль в работе компьютера, от него же зависит и производительность, скорость выполнения тех или иных задач. Разогнав процессор, можно добиться повышения скорости работы и выполнения задач на ноутбуке, в некоторых случаях, достаточно существенного.

В данном обзоре будет рассказано о методике увеличения производительности ноутбуков от самых разных производителей: ASUS, HP, DELL, ACER, Lenovo, MSI и т.д.

Ну что же, приступим.

Обращаю ваше внимание на то, что разгон предполагает работу некоторых компонентов в стрессовом режиме. Это может повлиять на работоспособность (перегрев и прочее) и в конечном итоге привести к поломке имеющегося у вас оборудования. Действия, которые описаны в данном материале – вы делаете на свой страх и риск.

Утилиты, которые нам потребуются для реализации задуманного:

SetFSB

(программа, осуществляющая разгон). Утилита работает в демо-режиме, однако существует и бесплатная версия, которая немного старше. Официальный сайт утилиты .

PRIME95

– утилита, в задачу которой входит тестирование стабильности работы процессора. Программа бесплатна, скачать можно с официального сайта .

Необходимо отметить, что вышеприведённые утилиты могут быть заменены аналогами, которых существует некоторое количество. Но данный обзор будет построен с применением именно этих утилит.

Проверяем поддержку материнской платы

Сперва вам необходимо узнать наименование материнской платы. Если вы не владеете такими данными, то воспользуйтесь специальным софтом, например, программой CPU-Z.

После того, как вы определили марку платы, отправляйтесь на официальный сайт программы SetFSB . Оформление там, мягко говоря, не из лучших, однако вся необходимая информация здесь есть. Если плата есть в списке поддерживаемых, то можно с радостью продолжать дальше.

Особенности скачивания

Последние версии этой программы, к сожалению, платные для русскоязычного населения. Необходимо внести примерно $6, чтобы получить код для активации.

Есть и альтернатива — скачать старую версию программы, рекомендуем версию 2.2.129.95. Сделать это можно, например, здесь .

Установка программы и подготовка к разгону

Программа работает без установки. После запуска перед вами появится вот такое окно.

Чтобы начать разгон, предварительно необходимо узнать свой тактовый генератор (PLL). К сожалению, узнать его не так-то и просто. Владельцы компьютеров могут разобрать системный блок и найти необходимую информацию вручную. Выглядят эти данные примерно вот так:

Способы программной идентификации чипа PLL

Если же у вас ноутбук или вы не хотите разбирать ПК, то есть еще два способа узнать свой PLL.

1. Заходим сюда и ищем свой ноутбук в таблице. 2. Программа SetFSB поможет определить фирму чипа PLL сама.

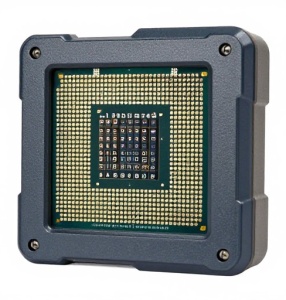

Остановимся на рассмотрении второго способа. Переключитесь на вкладку «Diagnosis», в выпадающем списке «Clock Generator» выберите «PLL diagnosis», после чего нажмите на кнопку «Get FSB».

Опускаемся ниже, в поле «PLL Control Registers» и видим там таблицу. Ищем столбец 07 (это Vendor ID) и смотрим на значение первой строки:

• если значение равняется хЕ — то PLL от Realtek, например, RTM520-39D; • если значение равняется х1 — то PLL от IDT, например, ICS952703BF; • если значение равняется х6 — то PLL от SILEGO, например, SLG505YC56DT; • если значение равняется х8 — то PLL от Silicon Labs, например, CY28341OC-3.

Иногда возможны исключения, например, для чипов от Silicon Labs — в этом случае Vendor ID будет располагаться не в седьмом байте (07), а в шестом (06).

Проверка защиты от программного разгона

Узнать, есть ли аппаратная защита от программного разгона, можно так:

• смотрим в поле «PLL Control Registers» на столбец 09 и нажимаем на значение первой строки; • смотрим в поле «Bin» и находим в этом числе шестой бит. Обратите внимание, что отсчет бита должен начинаться с единицы! Поэтому, если первый бит равен нулю, то шестым битом будет седьмая цифра; • если шестой бит равняется 1 — то для разгона через SetFSB нужен аппаратный мод PLL (TME-mod); • если шестой бит равняется 0 — то аппаратный мод не требуется.

Разгон Xeon e5 на китайских материнских платах сокета 2011

Можно немного подразогнать процессоры Xeon e5 серий 1600 и даже 2600 (как v1 так и v2), работающие на китайских материнках, таких как huanan x79, его клонах и других похожих китае-матерях.

Известные на данный момент платы, поддерживающие разгон через setFSB:

  • Ранние ревизии
  • и более ранние

Без всяких доработок доступны fsb от 90 до 110 Мгц. Как правило разгон по FSB упирается в 103~107MHz (что дает 3-7% прироста).

Разгон сохраяется после перзагрузки или выключения компьютера (при наличии дежурки с блока), и сбрасывается после обесточивании системного блока через несколько десятков секунд. Тоесть, если в процессе разона, вы установите не подъёмный для проца или памяти клок — просто вытаскиваем комп из розетки и немного ждем, после этого все заведется на дефолтных частотах.

SetFSB клокер китайских материнок не поддерживает, ползунками гнать не получится.

  • Вкладка Diagnosis, выбираем clock generator — PLL diagnosis, нажимаем GetFsb и с клокера читаются 9 байт регистров конфигурации. Нас интересует байт №6, кликаем на него мышью (красная стрелка 1), и в поле 2 загрузится его значение в бинарном виде.
  • За фсб отвечают младшие 4 бита. Их значения берем в верхней таблице и правим их в поле2. Например, хотим 106.25 — меняем 00011000 на 00011101.
  • После этго давим update (3), закрываем все задачи и сохраняем документы и жмем apply (4). После этого fsb будет установлено в заданное значение.

Есть одно но — компьютер может повиснуть в момент смены fsb, тогда выключаем его кнопкой выключения (удерживая ее) и включаем. Проц будет работать на заданном fsb (если сможет память и он сам) до обесточивания.

Что делать после разгона?

Нам необходимо узнать, насколько стабильно компьютер работает на новой частоте. Это можно сделать, например, в играх или специализированных программах для тестов (Prime95 или другие). Также следите за температурой, во избежание возможных перегревов при нагрузке на процессор. Параллельно с тестами запустите программу-монитор температуры (CPU-Z, HWMonitor или другие). Тесты лучше всего проводить примерно 10-15 минут. Если все работает стабильно, то вы можете остаться на новой частоте или продолжить повышать ее, выполняя все вышеуказанные действия по новому кругу.

Как заставить ПК запускаться с новой частотой?

Вам уже должно быть известно, программа работает с новой частотой лишь только до перезагрузки. Поэтому, чтобы компьютер всегда запускался с новой частотой системной шины, необходимо поставить программу в автозагрузку. Это обязательное условие, если вы хотите пользоваться разогнанным компьютером на постоянной основе. Однако в данном случае речь пойдет не о простом добавлении программы в папку «Автозагрузка». Для этого есть свой способ — создание bat-скрипта.

Открывает «Блокнот», где мы и будем создавать скрипт. Пишем там строку, примерно такую:

C:DesktopSetFSB 2.2.129.95setfsb.exe –w15 –s668 –cg[ICS9LPR310BGLF]

ВНИМАНИЕ! НЕ КОПИРУЙТЕ ЭТУ СТРОЧКУ! Она у вас должна получиться другой!

Итак, разбираем ее:

C:DesktopSetFSB 2.2.129.95setfsb.exe — это путь к самой утилите. У вас может различать место расположения и версия программы! -w15 — задержка перед запуском программы (измеряется в секундах). -s668 — настройка разгона. Ваша цифра будет отличаться! Чтобы узнать ее, посмотрите на зеленое поле во вкладке Control программы. Там будут указаны два числа через слеш. Берите первое число. -cg[ICS9LPR310BGLF] — модель вашего PLL. Эти данные у вас могут быть другими! В квадратные скобки необходимо вписать модель вашего PLL так, как она указана в SetFSB.

Кстати, вместе с самой SetFSB вы найдете текстовый файл setfsb.txt, где вы можете найти другие параметры и применить их при необходимости.

После того, как строка была создана, сохраните файл как .bat.

Последний шаг — добавляем бат в автозагрузку путем перемещения ярлыка в папку «Автозагрузка» или через правку реестра (этот способ вы найдете в интернете).

В этой статье мы подробно рассмотрели способ, как правильно разогнать процессор при помощи программы SetFSB. Это кропотливый процесс, который в итоге даст ощутимый прирост производительности процессора. Надеемся, у вас обязательно все получится, а если возникнут вопросы, то задавайте их в комментариях, мы обязательно на них ответим.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Материнская плата – мультифункциональная платформа, обеспечивающая работоспособность каждого компонента персонального компьютера: оперативной памяти, видеокарты, жестких дисков, центрального процессора. А потому важно еще до покупки дополнительного оборудования разобраться – а совместимыми ли окажутся компоненты с матплатой. Единственный способ разобраться с поставленной задачей – узнать модель материнской платы, уже установленной в системном блоке. И, как подсказывает практика, вариантов провернуть указанную операцию больше, чем кажется на первый взгляд…

Инструкция по разгону

Итак, прежде чем приступать к процессу разгона необходимо установить программу SetFSB. Данная программа считается наиболее безопасной и позволяет легко изменять частоту системной шины.

Далее запустите установленную вами программу дважды кликнув на него левой кнопкой мыши. Хорошенько изучите программу. Как видите программа имеет очень простой и понятный интерфейс и даже у начинающих пользователей не должно возникнуть проблем с ее использованием.

Перейдите во вторую вкладку, которая называется «Control» и вы увидите текущую частоту системной шины вашего процессора и немного ниже ползунок, позволяющий изменять ее значение.

На третьей вкладке, которая называется «Customize» можно изменять дополнительные параметры системы.

Попробуйте поэкспериментировать с установками программы, только когда будете менять частоту шины процессора будьте осторожны. Частоту необходимо увеличивать по чуть чуть, например повысили на 50 мГц, сразу проверяйте температуру процессора и если все нормально, то еще добавьте 50 мГц и так далее.

Для того, чтобы настроить параметры вашего процессора прямо из операционной системы установите программу CPU Tweaker. Данная программа позволяет изменять настройки компьютера, не повышая тепловыделение и энергоемкость.

Главное при разгоне и настройке не переусердствуйте, чтобы потом не пришлось покупать новый процессор или компьютер.

SetFSB — это специализированная утилита для простого и быстрого разгона вашего центрального процессора. Обычно применяется для разгона ноутбуков, но может быть полезна и для обычных ПК, в том числе и работающих на процессорах Xeon.

С помощью данной утилиты вы легко можете изменять частоту системной шины, не прибегая к перезагрузке системы. Программа оснащена очень простым и дружелюбным интерфейсом, а разгон осуществляется с помощью движения ползунка. Не смотря на всю простоту в использовании и лёгкость разгона, данную утилиту не рекомендуется использовать новичкам.

От незнания архитектуры и возможных пределов вашего процессора и материнской платы, можно привести в негодность и то и другое.

Как узнать модель материнской платы средствами Windows

С задачей проверить оборудование операционная система Windows справляется в два счета. Причем и в Windows XP, и Windows 8, порядок действий одинаковый – придется обращаться к разделу «Сведения о системе», который доступен по команде msinfo32 (порядок действий будет описан ниже). Там отображается каждая деталь, связанная с персональным компьютером – количество оперативной памяти, текущая видеокарта, операционная система, емкость жестких дисков. А вот альтернативного способа, подсказывающего об установленной материнской плате, в Windows не предусмотрено (если не считать командной строки) – ни Диспетчер Устройств, ни свойства компьютера не подскажут об «основном оборудовании», и прольют свет только на дополнительные компоненты.

Пошаговая инструкция о том, как разогнать процессор на ноутбуке средствами Windows

Все плюсы и минусы вы теперь знаете. Пришло время рассказать о том, как разогнать процессор на ноутбуке. Для этого вам потребуется зайти в BIOS.

Правда, прежде чем заниматься разгоном процессора, сделайте следующее:

  1. Очистите ноутбук от разного «мусора». То есть удалите ненужные файлы с жесткого диска устройства.
  2. Оптимизируйте windows. К примеру, уберите из автозагрузки лишние приложения или отключите службы, которыми вы не пользуетесь.
  3. Устраните системные ошибки.
  4. Обновите драйвера.
  5. Проверьте лэптоп на вирусы. Причем лучше всего несколькими программами.

Дело в том, что многие начинают разгонять процессор на ноутбуке. Но на самом деле устройство тормозит и зависает по банальным причинам – операционная система не настроена должным образом, вредоносный софт мешает работе компьютера и пр. Так что сначала устраняем все ошибки, удаляем лишние файлы и вирусы, ускоряем быстродействие CPU установкой свежих драйверов и т. п. Как только с этим закончили, то можно переходить к процедуре разгона процессора.

Самый простой и безопасный способ – изменить режим электропитания. Этот вариант разгона действует на любом ноутбуке от любого производителя – Asus, Lenovo, Acer, HP, Samsung, Dell и пр. Для примера рассмотрим весь процесс на устройстве с ОС Windows 10:

  1. Через «Пуск» заходим в раздел «Система».
  2. Слева выбираем пункт «Питание и спящий режим».
  3. Далее кликаем на «Дополнительные параметры питания». Соответствующая кнопка будет справа.
  4. Теперь в появившемся окне разворачиваем меню «Показать дополнительные схемы».
  5. Устанавливаем маркер на режим «Высокая производительность».

Как узнать «clock generator» материнской платы?

Разобраться с поставленной задачей способен только инструмент SetFSB, а потому и действовать придется следующим образом: * Загрузить архив с инструментом с официального сайта.

  1. Сразу после пробного запуска ввести в пустующее текстовое поле идентификационный номер, расположенный в верхней части интерфейса (на скриншоте, к примеру, видна комбинация 1726030115).
  2. После того, как будет пройдена своеобразная проверка на наличие лицензии, появится новое информационно-справочное окошко, где перечислено колоссальное количество разнообразной информации. В том числе и показатель Clock Generator. Если указанное окошко пустует придется или заново провести тестирование, или же закрыть SetFSB, а затем вновь ввести идентификационный номер в пустующее текстовое окошко. Как подсказывает практика, с третьего или четвертого раза нужная информация обязательно появится.

Удивительно, но аналоги SetFSB в сети до сих пор не появились. А потому для проверки Clock Generator придется следовать за инструкцией, описанной выше!

Как узнать производителя материнской платы на ноутбуке

Оборудование, доступное в ноутбуке или нетбуке, хоть и отличается от «стандартного» размерами, взаимодействовать с матплатой и дополнительными компонентами тут приходится точно также (разумеется, не считая визуального осмотра – на ноутбуке или нетбуке такими вещами стоит заниматься в последнюю очередь – уж слишком высок риск при разборе корпуса повредить шлейфы, ведущие к монитору или клавиатуре, или же нарушить действующую гарантию). К примеру, с помощью AIDA64 или же Speccy, или же, как альтернативные варианты:

  • CPU-Z – Изначально инструмент рассказывал только о процессоре, но позже появилась и дополнительная информация – к примеру, название и наименование материнской платы, используемый кулер, текущая информация о BIOS, версия графических интерфейсов, скорость оперативной памяти. При желании разработчики предлагают вывести особенно важные данные в TXT-файл. Так, дескать, потерять важные параметры не получится даже при сильном желании.
  • HWiNFO32 – и еще одна информационно-справочная служба, доступная на Windows XP, 7, Vista, 8 и 10, причем как в полном формате, так и в Portable-версии, которую легко сбросить на внешний накопитель для использования в любом месте, где требуется узнать модель материнской платы на компьютере. Из плюсов – информация собирается молниеносно, да еще и бесплатно. Русский язык – в комплекте. Для новичков, еще не разобравшихся в компьютерных азах, доступны подсказки, вызываемые с помощью специального знака вопроса, который располагается напротив каждого информационного пункта. Стоит потратить немного больше времени и подробностей откроется в разы больше.

Как еще узнать какая материнская плата на компьютере? Воспользоваться советами для Windows 10. Об использовании командной строки и команды «Выполнить».

Автор: Юрий Белоусов · 29.01.2019

В процессе разгона процессора старого ноутбука с помощью программного обеспечения (например, SetFSB), пользователю может понадобиться указать свой PLL чип, установленный на материнской плате. И тут встает вопрос: «А как узнать на ноутбуке модель чипа PLL (Clock Generator, клокер)?».

Использование PLL

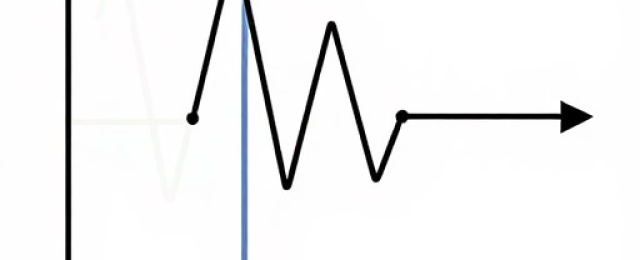

PLL (Phase-Locked Loop) — это специальный генератор со схемой подстройки частоты, это генератор, управляемый напряжением (VCO — voltage-controlled oscillator). В генераторе реализовано сравнение фаз сигнала входной частоты и сигнала выходной частоты. Измеренная разность фаз этих частот через отрицательную обратную связь как раз и управляет частотой генератора, фиксируя ее на заданном значении. PLL широко используются при телекоммуникации, в компьютерах и других электронных устройствах. Замечу, что в микросхеме серии MAX II, которая стоит на нашей первой плате Марсоход, не было встроенных PLL. Серия Altera MAX II слишком простая. В микросхеме Altera Cyclone III, установленной на новую плату Марсоход2, есть встроенные PLL. Это очень важный компонент, так как с помощью PLL обычно в проекте создаются все частоты, нужные для дизайна. Именно поэтому нужно познакомиться с PLL поближе.

Рассмотрим принцип действия PLL. На вход PLL подается некая входная частота опорного генератора Fin. Далее на счетчике N-counter опорная частота делится и получается другая частота Fref, которая поступает на фазовый детектор PFD (phase-frequency detector). Фазовый детектор сравнивает фазы частот Fref и той, что поступает с делителя M-counter. Разность фаз, фильтруется и управляет генератором VCO. На выходе управляемого генератора — новая частота Fvco. Фазовый детектор подает управляющее воздействие на генератор VCO до тех пор, пока не выполнится условие Fref = Fvco / M. При этом условии частоты подаваемые на детектор фаз равны. Таким образом, например, если M=2, то частота генератора VCO должна получиться в 2 раза выше частоты Fref. Последний этап — частота Fvco делится на выходном счетчике K-counter. Подбирая коэффициенты N, M, K можно синтезировать довольно большой диапазон частот. Более сложные компоненты PLL позволяют перезагружать коэффициенты в процессе работы системы. Это было достаточно упрощенное изложение. Более подробно о работе PLL можно почитать в документации компании Альтера например про микросхему Cyclone III: Clock Networks and PLLs in the Cyclone III Device Family. В этой Альтеровской документации, например, блок-схема PLL изображена вот так:


Вроде бы сложно, но по сути так же, как я нарисовал выше.

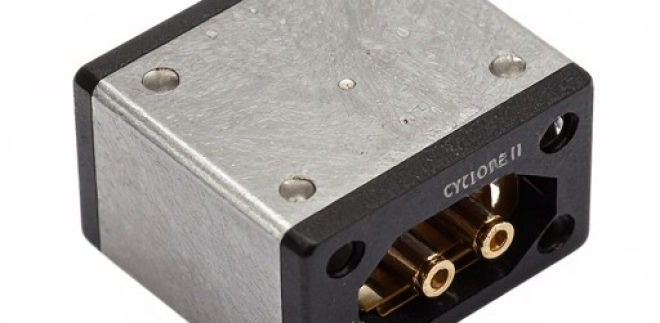

Теперь спустимся с небес на землю и посмотрим, как же эти PLL использовать в проектах для Cyclone III и в частности для платы Марсоход2. Здесь все довольно просто. В среде ALtera Quartus II запускаем визард через меню Tools => MegaWizard Plug-In Manager.


Выбираем Create a new custom megafunction variation и нажимаем Next.


В новом окне, слева выбираем Installed Plug-Ins => I/O => ALTPLL. Справа выбираем на каком языке HDL генерировать компоненту, например, Verilog, и ниже задаем имя нового файла. Нажимаем кнопку Next.


Тут запускается уже визард собственно связанный с компонентой ALTPLL. Задаем нужные нам параметры. Параметров много. В большинстве случаев многие из них можно не устанавливать. Например, использовать Select the PLL type automatically и еще In normal mode. Из важных параметров — это тип микросхемы согласно проекта (Cyclone III), значение входной частоты — это частота генератора, установленного на плате. У нас на плате Марсоход2 — это 100Мгц. И еще указать быстродействие (speed grade) микросхемы — у нас это 8. Нажимаем кнопку Next.


На следующем экране визарда отмечаете, какие сигналы PLL вам нужны. Нужен ли вам в проекте сброс PLL areset? или разрешение работы PLL pfdena? Нужен ли сигнал сигнализирующий о том, что нужная частота установлена locked? Принимаете решение об этих сигналах и нажимаете Next. Я позволю себе пропустить 3 экрана визарда, чтобы сильно не утомлять читателя. Я пропущу настройки Spread Spectrum — это про возможность девиации частоты на выходе PLL, еще пропускаю ClockSwitchover — возможность подключить вторую входную частоту и пока пропускаю Dynamic Reconfiguration. Это довольно специальная тема. Может быть как нибудь в другой раз.


А вот и самый главный экран визарда. Здесь мы должны задать коэффициенты умножения и деления для исходной частоты, чтобы получилась нужная нам частота. Коэффициенты можно задать самостоятельно вручную или задать желаемую частоту и Quartus II Wizard сам расчитает коэффициенты, которые нужно потом скопировать. Вот, например, для работы первого проекта для платы Марсоход2 для видеорежима 1440×900 60Hz нужна по стандарту VESA частота 106.5Мгц. Я указываю в окошке Requested Settings 106,5 и мне предлагают умножить частоту на 213 и разделить на 200! Ну и отлично! Если вверху окошка написано синим цветом Able to implement requested PLL, значит, у нас все получается. Заметьте, что у Cyclone III PLL может иметь 5 выходов: C0, C1, C2, C3, C4. Каждый из выходов может быть самостоятельно сконфигурирован на заданную частоту. Правда частоты получатся более или менее связанными. Например можно получить сетку 33Мгц, 66Мгц, 133Мгц, 166Мгц — у них общий коэффициент 33. Трудно или не возможно получить сетку не связанных частот. Для каждого выxода PLL будет соответствующая страница визарда с настройками.


Пройдя визард до конца мы получаем некоторые сгенерированные файлы. Файл с расширениями *.BSF — это компонент, который можно вставить в схему, если вы делаете проект в схематическом виде. Файл вида mypll.v это модуль на Verilog, экземпляры которого можно вставлять в свои модули Verilog. Вот пожалуй все первоначальные сведения для использования PLL в проектах для микросхему Altera Cyclone III.

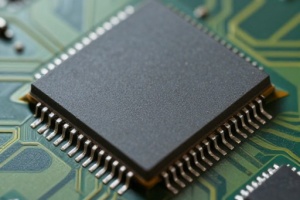

Как узнать модель PLL чипа на материнской плате ноутбука

Способы узнать модель PLL чипа (Clock Generator) на материнской плате ноутбука:

  1. Разобрать ноутбук и посмотреть маркировку PLL чипа на плате;
  2. Найти данные о чипе в интернете, выполнив поиск, указав модель материнской платы;
  3. Методом подбора в программе для разгона.

Нет смысла использовать программы по типу Everest, Aida64 и CPU-Z, они не выдадут информацию, которая поможет узнать Clock Generator материнской платы на ноутбуке.

Стоит отметить, что определить модель чипа PLL, разобрав ноутбук можно, только если используется очень старая материнская плата. На современных материнках PLL-чип уже вшит в микросхему чипсета. Искать его бесполезно.

Надеюсь, статья «Как узнать модель чипа PLL (Clock Generator, клокер) на ноутбуке» была вам полезна.
