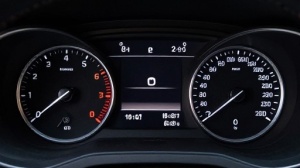

Панель приборов Лада Гранта специально создана для контроля всевозможных параметров и данных во время езды. Любая такая панель должна быть по максимуму информативна, функциональна, кроме того, создавать неповторимый дизайн автомобиля и способствовать созданию приятного впечатления о нем. Панель приборов Лада Гранта не является исключением. Ее целями считаются отражение параметров езды, информирование о работоспособности систем, призванных обеспечить максимальную безопасность на дороге, и о техническом состоянии всех элементов машины.
Описание и расположение индикаторов и приборов на панели
Обозначение индикаторов на щитке
Для начала ознакомимся с описанием, комбинация приборов Лада Гранта, схема которой приведена выше, включает в себя следующие компоненты:
- Тахометр, этот датчик позволяет узнать, какова частота вращения коленвала в данный момент.
- Лампочка неисправностей в работе системы управления ДВС.
- Левый поворотник.
- Датчик давления моторной жидкости в двигателе. Если он горит после запуска ДВС, необходимо проверить уровень масла в агрегате, если он слишком маленький, возможно, имеет место проблема утечки.
- Индикатор антиблокировочной системы.
- Лампочка штатной противоугонной системы — иммобилайзера. Этот узел предназначен для блокировки запуска мотора в случае несанкционированного проникновения в авто.
- Индикатор перегрева антифриза в системе охлаждения, появляется в том случае, если температура двигателя достигнет 115 градусов.
- Лампочка, которая включается, если блок управления зафиксировал аварийное состояние тормозной системы. Как правило, ее появление обусловлено недостатком тормозной жидкости в бачке.
- Правый поворотник.
- Индикатор разрядки аккумуляторной батареи.
- Спидометр, стрелка которого соответствует скоростному режиму, с которым движется автомобиль. Датчик скорости, который выводит эту информацию на шкалу, монтируется на картере коробки передач.
- Индикатор включения системы курсовой устойчивости.
- Лампочка запрета включения повышенной передачи (как правило, не используется).
- Этот индикатор появляется при активации дальнего освещения.
- Символ включения задних противотуманок.
- Лампа включения ближнего освещения.
- Индикатор активации передних противотуманок.
- Кнопка, предназначенная для сброса суточного километража.
- Жидкокристаллический экран, где отображаются данные о последней поездке, в частности, километраж. В соответствии с тем, какая комплектация транспортного средства, данные, выводимые на экран, могут отличаться. В общем на дисплее может выводиться время, пробег, температура воздуха снаружи, опции бортового компьютера, объема топлива, а также информация в виде подсказок касательно переключения передач.
- Индикатор не запертых дверей в машине.
- Символ резервного остатка горючего в баке.
- Этот индикатор появляется при недостаточном уровне давления в покрышках.
- Сигнальная лампа работы ЭУР. Если она горит при запущенном двигателе, то скорей всего, в работе системы электроусилителя руля возникли проблемы.
- Этот символ горит, когда ремни безопасности не пристегнуты.
- Индикатор неисправностей двигателя, в большинстве случаев не используется.
- Символ состояния подушек безопасности. Он всегда появляется после включения зажигания, поскольку производится режим тестирования системы. Если он продолжает гореть после запуска силового агрегата, это может свидетельствовать о неполадках в работе системы, поэтому необходимо обращаться в сервис. Если этот индикатор горит, то в случае аварии подушка либо не раскроется, либо она может раскрыться в неподходящий момент во время движения, что может быть еще хуже (автор — канал Лада Гранта Фан).
Как настраиваем
Если все вышеназванные переключатели благополучно найдены, можно приступать к установке времени. Часы в машине данной модели настраиваются в несколько этапов, пошагово. Вот какие шаги вам нужно будет предпринять:
- Для начала следует либо включить и выключить зажигание, либо включить габаритные огни. Это желательно сделать для того, чтобы жидкокристаллический дисплей на панели управления начал лучше подсвечиваться и показатели пробега и времени стали виднее.
- Для дальнейших действий вам потребуется такой режим экрана, в котором отображен общий пробег автомобиля, поэтому перед установкой времени следует убедиться, что на дисплее не показывается суточный пробег.
- В случае необходимости осуществляем сброс суточного пробега быстрым единовременным нажатием на соответствующую кнопку. Проверьте – экран должен находиться в режиме, когда на нем горят буквы «ODO» (одометр, или расходомер).
- Далее нажимаем эту же кнопку, но теперь ее следует удерживать приблизительно две-три секунды – до того момента, пока циферблат часов на жидкокристаллическом дисплее не замигает. Таким образом, осуществляется вход непосредственно в опцию настройки времени.
- После этого на правом подрулевом переключателе, который управляет работой дворников, требуется отыскать кнопочный переключатель, регулирующий показатели на ЖК-экране. С помощью переключателя устанавливаем текущее время суток. При этом не следует забывать, что кнопка «вверх» предназначена для регулировки часов, а с помощью кнопки «вниз» устанавливаются минуты. В случае если вы нечаянно перескочили требуемую вам цифру – назад вернуться не получится, нужно все равно нажимать на «вперед» и прокрутить еще один круг до необходимого значения.
- Когда правильное время установлено, следует еще раз нажать (не удерживая) на кнопку сброса суточного пробега. При нажатии жидкокристаллический дисплей должен выйти из режима установки времени.
- В случае если перед настройкой часов вы включали габаритные огни – выключите их.
Новая Лада: Способы решения проблемы генератора Гранты
Установка точного времени на Ладе Гранта завершена.
Как можно заключить из вышенаписанного, настройка часов на ВАЗ-2190 не представляет собой ничего сложного. Пошаговое описание того, как это делается, есть также и в инструкции по эксплуатации автомобиля, но отыскать его там очень сложно.
Возможные неисправности
Если с описанием все понятно, то перейдем к неисправностям. Как и любой другой электронный узел, панель приборов Лада Гранта также подвержена различным неисправностям.
Какие поломки могут произойти в работе контрольного щитка:
- Приборка сломалась. При вышедшем из строя щитке симптомов может быть достаточно много. Например, откажутся работать только часть устройств или все. Если это так, то проблема в данном случае может заключаться либо в питании устройства, либо в его плате. Проблемы с ремонтом лучше доверить специалистам.
- Приборка «глючит». Например, все двери закрыты, а индикатор незапертых дверей горит, либо оптика не включена, но на щитке мигает соответствующая лампочка. Как правило, в данном случае проблема заключается именно в плате (разумеется, если датчики рабочие). Если проблема в плате, то решить ее может прошивка приборной панели, но такой вариант помогает не всегда. Возможно, лампочки электрооборудования горят на щитке из-за вышедшего из строя датчика, поэтому не лишним будет проверить и его работоспособность.
- Все приборы работают, но подсветка отсутствует. Если не работают сразу все лампочки подсветки, то скорей всего, проблема заключается в перегоревшем предохранителе или поврежденном проводе либо разъеме. Проверка проводки осуществляется с использованием мультиметра.
- Не работает только часть лампочек или одна из них. В этом случае неисправность заключается в перегорании лампы, для ее устранения в Лада Гранта панель приборов демонтируется, после чего в ней меняются выгоревшие лампы.
- Индикатор оборудования на приборке не включается. К примеру, вы включили дальний свет, а соответствующая лампочка не горит. Это может быть связано либо с выходом из строя самого индикатора (лампа меняется аналогичным образом), либо с поломкой датчика. Вполне возможно, что в приборке плохой контакт лампочки с проводкой.
- Выход из строя спидометра. Причина неисправности может крыться в плате либо датчике скорости, установленном на приборке. Аналогично обстоит ситуация и с датчиками — уровня топлива, температуры мотора. Если они не работают или показывают неверные значения, то проблему следует искать в самих контроллерах, проводке или плате. Возможно, устройства не работают просто из-за плохого контакта.
Как же установить часы?
На приборной панели за рулевым колесом имеется кнопка для сброса суточного пробега. Для входа в настройку часов необходимо зажать ее на несколько секунд. Держать нужно, пока цифры часов не начнут мигать. Все, мы зашли в настройку часов.
Для установки правильного времени, нажимаем кнопки на рычаге дворников (там по краю установлены две кнопки — также они служат для листания информации с дисплея — часы/общий пробег/расход). Вверхняя кнопка регулирует часы, нижняя — минуты. Нажимаем кнопку столько раз, сколько нужно выставить. Если вы прошли нужную цифру, необходимо нажимать до тех пор, пока по кругу обратно не придете к данной цифре.
Новая Лада: Нет номера на двигателе
Если по каким либо причинам не получается настроить, или даже войти в настройку, попробуйте включить и отключить зажигание.
Вот таким вот нехитрым способом регулируется время на Лада Гранта.
Также будет интересно почитать про «электросхемы на лада гранта»
Практически каждый автовладелец, ставший счастливым обладателем автомобиля Лада Гранта, при выезде из автосалона наверняка сталкивался с проблемой настройки часов на панели приборов. Часы отображаются в верхней части ЖК панели, и цифры эти заметнее крупней остальных. Что хочется посоветовать в данной ситуации? Можно обратиться к инструкции по эксплуатации автомобиля. Данная информация там имеется, но найти ее там трудновато.
Инструкция по демонтажу
Для демонтажа приборки необходимо следовать инструкции:
- Сначала демонтируйте крышку блока с предохранителями, расположенного слева от руля.
- Открутите три болта, фиксирующие пластиковую облицовку контрольного щитка.
- Демонтируйте саму облицовку, после чего выкрутите еще четыре болтика приборки. Потяните ее на себя.
- Далее, сожмите крепление штекера с проводами и отключите его от контрольного щитка.
- Демонтируйте узел и произведите его ремонт или замену. Сборка осуществляется в обратной последовательности.
1. Демонтируйте у блока крышку.
2. Снимите облицовку приборки.
3. Открутите болты и извлеките щиток.
