Сигнализации Starline модельного ряда A90-A96. Технические характеристики и особенности

Серия А состоит из 6-ти моделей, каждая из которых является усовершенствованным вариантом предыдущей версии. Все они имеют обратную связь, жидкокристаллический дисплей на брелоке и современную систему защиты от электронного сканирования. Начиная с сигнализации старлайн а93, в комплекте присутствует CAN-модуль – специальное устройство, взаимодействующее с электронной системой автомобиля.

Основные технические характеристики, характерные для всех моделей серии А 90, это:

• Качественная двухсторонняя связь
• Два пульта управления с интеллектуальной защитой от взлома
• Возможность установки дополнительного оборудования (замок багажника, капота, опускание стекол, складывание зеркал и др.)
• Датчик удара и наклона, который регистрирует поднятие автомобиля с помощью домкрата или эвакуатора
• Турботаймер для турбированных двигателей
• Контроль устойчивости сигнала
• Силовые ключи, которые препятствуют возгоранию проводки в случае короткого замыкания
• Автозапуск двигателя
• Возможность подключения GSM и GPS модуля

Кроме этого, разработчики серии А позаботились о том, чтоб сигнализация охраняла транспортные средства в любых природно-климатических зонах. Температурный диапазон, при котором сигнализации Starline работают бесперебойно, составляет от -50 до +85°C.

О наличии тех или иных функций в конкретной модели можно узнать из следующей таблицы:

CAN-модуль. Применяется в новых автомобилях, оборудованных CAN –шиной. Он обеспечивает согласованность действий блока управления автомобилем и сигнализации, а также упрощает подключение системы. Применение этого модуля практически сводит на нет программные сбои и ошибки системы.

Управление с телефона. Осуществляется с помощью встроенного GSM модуля. Это очень удобная функция, позволяющая осуществлять автозапуск непосредственно с мобильного телефона, а также производить мониторинг состояния автомобиля дистанционно

Контроль канала связи. В сигнализациях А 90-92 проверку наличия связи необходимо осуществлять при помощи нажатия кнопки брелока. Начиная с модели А-93, проверка уровня сигнала производится автоматически через 5-7 минут. Такая проверка исключает взлом сигнализации при помощи так называемых «глушителей эфира», которые искусственно создают помехи.

Дистанционный запуск двигателя. Позволяет включить его с помощью кнопок пульта или мобильного телефона. Прогрев может осуществляться в определенное время, заранее установленное водителем, и длиться заданное количество минут.

Реле блокировки. Обеспечивает дополнительную защиту от угона при помощи блокировки двигателя. Оно устанавливается в любом месте в автомобиле, и обнаружить его злоумышленникам непросто. В сигнализации А96 реле поставляется в комплекте, а для модели А93 его необходимо подключать отдельно.

GPS модуль. Эта функция предоставляет возможность отследить точное местонахождение автомобиля при помощи бесплатного сайта в сети интернет.

В сигнализациях старлайн а93 модели и выше, функция GPS может быть встроенной или являться дополнительной опцией. Если передатчик есть в комплекте, к названию сигнализации прибавляется обозначение «GPS».

Версии сигнализации Старлайн А93/А63 в зависимости от комплектации

Так как мы уже выяснили, что отличий между А93/А63 и А39/А36 нет, то всё нижесказанное будет одинаково для всех этих систем (если не оговорено иное).

Комплектация сигнализации Старлайн а93/63 в зависимости от названия

2.1. Комплект поставки сигнализации

Изначально в комплектацию А63 входит:

основной брелок с жк дисплеем и простой брелок; сам модуль сигнализации; антенна со встроенными датчиками удара и наклона; реле с сокетом; светодиод; сервисная кнопка; комплект проводов; монтажные материалы – стяжки, обжим «масса», концевик, 2 самореза, 4 диода, обжим «мама».

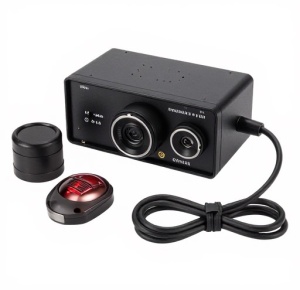

Комплектация Старлайн А63

В комплектацию А93 входит всё то, что есть в А63 и:

модуль запуска двигателя; датчик температуры двигателя; сирена; кабель для подключения модуля запуска и датчика температуры к блоку сигнализации.

Комплектация Старлайн А93

В зависимости от комплекта поставки Starline a93/a63 может называться:

eco; 2Can 2Lin, 2Can Lin, Can Lin, 2Can; GSM; возможны различные сочетания, например, Starline A93 2Can2Lin Eco GSM или Starline A63 Eco.

Также любой комплекс можно добавить ещё и GPS модулем.

Теперь об этих обозначениях подробнее.

2.2. ECO

В Старлайн А93/А63 Эко в комплекте идёт только один брелок – с обратной связью. Брелок без жидкокристаллического дисплея отсутствует.

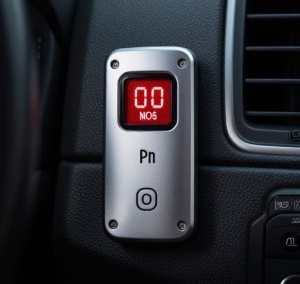

Старлайн А93 Эко

2.3. 2Can 2Lin, 2Can Lin, Can Lin, 2Can

Если в модуле сигнализации установлен какой-нибудь из этих блоков, то к названию системы добавляется его название. Например, Starline a93 2Can 2Lin.

Старлайн А93 Can Lin

Основные неисправности сигнализаций серии А90. Способы их устранения

Охранные системы от российского производителя Starline известны своим хорошим качеством при разумной и вполне доступной стоимости. Однако они имеют и свои проблемы, о которых водителю лучше быть информированным перед установкой системы на свое транспортное средство.

Наиболее часто встречающиеся поломки сигнализации Starline серии А90 это:

1. Некорректная работа открывания/закрывания дверей Возможные причины неполадок:

• Отсутствие связи с брелоком
• Неисправности центрального замка

Способы решения проблемы: Чаще всего двери не закрываются из-за поломанного центрального замка или обрыва подходящей к нему проводки. Проверить это можно только путем снятия обшивки двери и визуального осмотра. Если дело не в замке, необходимо проверить исправность пульта-передатчика.

2. Сигнализация не реагирует на команды Возможные причины неполадок:

• Радиопомехи
• Севшие батарейки
• Неисправность пульта

Способы решения проблемы: в случае нарушения связи с пультом управления, водителю необходимо в первую очередь убедится в отсутствии сильных эфирных помех и работоспособности батареек брелока. При нарушениях связи рекомендуется заново «привязать» пульт к модулю управления. Чтоб открыть автомобиль в случае несрабатывания брелока не следует нажимать часто на кнопки. Это только усугубит проблему. Лучше снять охрану при помощи мобильного приложения или воспользоваться аварийной кнопкой ПИН-код, которую настраивают во время установки системы на автомобиль.

Основные функции и характеристики сигнализации Старлайн А93/А63

Рассмотрим функциональные возможности систем Старлайн А93.

3.1. Охраняемые зоны

блокировка двигателя, в том числе с помощью кодовых и цифровых реле и по технологии ican (блокировка двигателя по can в случае установленного 2Can 2Lin модуля); периметр – двери, багажник, капот; стояночный тормоз; педаль тормоза; включение зажигания; датчики удара, наклона.

3.2. Защищённость

возможность автоматического контроля канала связи; диалоговый код, что делает невозможным взлом Старлайн А93;

3.3. Противоугонные и защитные функции

тревога подачей звуковых и световых сигналов; передача сигналов тревоги на брелок с обратной связью с указанием зоны срабатывания; охрана с работающим двигателем; возможность бесшумной постановки/снятия с охраны; бесшумная охрана; возможность при установленном модуле GSM управлять сигнализацией по ЖСМ каналу; постановка-снятие без брелоков; автовозврат в охрану, если вы нечаянно нажали на кнопки; автопостановка в охрану через 30 секунд при запирании последней двери; режимы Паника и Антиограбления.

3.4. Сервисные функции

отпирание замков дверей в два этапа – сначала водительская дверь, потом все остальные; возможность организовать двойной импульс для закрывания замков дверей; девять дополнительных каналов с гибкой логикой; контроль напряжения акб автомобиля; отображение температуры под капотом и в салоне; функция Комфорт – поднятие стёкол, закрывание люка, складывание зеркал; вызов из авто; турботаймер; сервисный режим для передачи авто в сервис; защита от случайного нажатия кнопок брелоков; отображение разряда батарейки брелока с жк, таймера обратного отсчета, будильника, текущего времени; задержка постановки на охрану для плавного гашения подсветки салона; настройка громкости сигналов сирены при включении/выключении сигнализации Старлайн а93; отключение датчиков наклона и удара в охране; настройка управления центральным замком при включении/выключения зажигания или по нажатию на педаль тормоза; просмотр местонахождения авто в приложении телефона или на сайте (в случае установленного GSM модуля и GPS антенны); Slave режим работы сигнализации Старлайн А93 2Can 2Lin.

3.4.1. Режим Slave сигнализации Starline a93

Что такое этот загадочный режим? Slave переводится с английского как ведомый. В этом режиме Старлайн А93, имеющий на борту 2Can 2Lin модуль, может управляться посредством штатного брелока автомобиля (становится ведомым от штатной сигналки).

Надо сказать, что не все авто позволяют осуществить этот режим. Иногда он просто не нужен или не удобен. Вопрос по его включению надо заранее обсуждать с установщиком.

Как правило, Slave режим удобен в случае, если автомобиль имеет сенсоры на ручках дверей, закрывающих и открывающих центральный замок. Вышли из авто, нажали на сенсор – замки закрылись, и Старлайн встал на охрану. Пришли, активировали сенсор на ручке – замки открылись, и сигнализация снялась с охраны. То же самое и со штатного брелока.

Если в течение 15 секунд после снятия с охраны штатным брелком машины блок сигнализации не распознает метку, то включается сирена и блокируется двигатель. В качестве метки выступают брелоки (как основной, так и дополнительный) Старлайн А93.

Раньше для того, чтобы обозначить, что в автосигнализации есть возможность использования брелка в качестве метки к названию системы добавляли Slave или Super Slave. Сейчас все Старлайн А93 2Can 2Lin автоматически подразумевают, что ими можно пользоваться в режиме Super Slave.

3.4.1.1. Видео: что такое режим Slave в сигнализации Старлайн

3.5. Автоматический и дистанционный запуск

автозапуск:

по температуре двигателя с шагом 3 (от -3 до -27); периодический с шагом 2 (от 2 до 24); по будильнику; по напряжению;

возможность продления работы двигателя и остановки его раньше времени при дистанционном и автоматическом запуске; управление Гидроник или Вебасто перед автозапуском; запуск двигателя любого типа (бензин, дизель) и на любых авто (кнопка старт-стоп, механика, автомат); защита от перекрута стартера при автозапуске благодаря контролю работы двигателя по оборотам (таходатчику), напряжению или зарядке; индикация на основном брелоке времени, которое осталось работать двигателю; обход штатного иммобилайзера без использования внешних аксессуаров (не на всех авто и в случае установленного 2Can 2Lin модуля).

Инструкции к сигнализациям Starline серии А90

Предлагаем вашему вниманию полные инструкции к каждой модели охранных систем линейки А:

• Инструкция starline a91

• Инструкция starline a91 dialog

• Инструкция starline a92 dialog

• Инструкция starline a93

• Инструкция starline a93 eco

• Инструкция starline A94 Dialog CAN

• Инструкция starline a95

Каждая инструкция содержит подробную информацию о том, как управлять охранными возможностями системы и как подключить дополнительные функции. К руководству также прилагается графическая схема подключения сигнализации, в соответствии с которой можно произвести монтаж системы самостоятельно.

Схемы подключения моделей starline приведены ниже:

Возможности системы

Перейдем к основным возможностям противоугонной системы, рассмотрим их на примере одной из наиболее популярных среди отечественных автолюбителей модели A94:

1. Функция охраны и тревоги авто. Водитель всегда может управлять дополнительными замками дверей. Система позволяет сымитировать неисправность мотора путем дополнительной блокировки. Кроме того, сигналка также может управлять замком капота, в частности, опцией закрытия.
2. Опция комфорта. При необходимости водитель сможет запустить предпусковой обогрев двигателя дистанционно. Если авто оборудовано опцией автоматического складыванию рулевой колонки, то сигналка позволит ей управлять. Кроме того, А94 позволяет произвести регулировку водительского сиденья, как мы уже говорили выше.
3. Опции при автоматическом запуске. Когда работает эта функция, аудио-система и дворники будут отключены. Если водителю нужно, он всегда сможет настроить опция включения систем обогрева сидений или стекол при автоматическом запуске ДВС. Кроме того, потребителю доступна опция имитации сигналов интеллектуальных замков зажигания.
4. Опции, которые доступны автомобилисту при активации охранного режима. Если вы настроите систему в соответствии с инструкцией по эксплуатации, то при включении режима охраны зеркала автомобиля будут складываться в автоматическом режиме. То же самое касается и люка — он будет закрываться самостоятельно. После активации этого режима можно настроить включение на несколько секунд световой дорожки.

Отзывы владельцев сигнализаций с обратной связью линейки А от Starline

Сигнализации А90-92 имеют минимум функциональных отличий. Из данной серии они являются самыми простыми, но, тем не менее, обеспечивают надежную охрану транспортного средства. Отзывы о работе противоугонной системы этого типа приведены в следующей таблице. Материалы взяты с сайтов: avtogsm.ru и https://carsmotion.ru/, starline.in.ua

Отзывы о сигнализации А93

Отзывы о модели А96

Автосигнализация А93 – лидер продаж

Явным фаворитом среди охранных систем Starline А90-96 является модель А93. Она привлекает покупателя наличием всех необходимых функций, а также возможностью выбрать дополнительные опции, такие как GPS модуль, CAN+LIN-системы и дополнительное блокировочное реле.

Модель имеет несколько различных модификаций: автосигнализация starline a93 gsm, с функцией управления с помощью мобильного телефона, CAN+LIN или 2CAN+2LIN, которые имеют возможность интеграции в электрическую систему автомобиля, а также вариант ECO, который обладает несколько урезанной комплектацией и стоит дешевле.

Рассмотрим характеристики, присущие всем вариантам противоугонной системы А93:

• Трехуровневая защита автомобиля: индивидуальный пин-код, иммобилайзер, охранная система
• Автозапуск двигателя. Включить мотор можно вручную, по команде с пульта или телефона, а также в заданное время с помощью специальной программы.
• Датчик удара и перемещения. Если грабители решат поднять автомобиль на домкрате или перевезти его с помощью эвакуатора, датчик тут же сработает, включит сирену, и пришлет оповещение хозяину.
• Оборудованная модулями CAN+LIN автосигнализация starline a93 2can 2lin eco позволяет с легкостью интегрировать ее в штатную электропроводку и максимально синхронизировать действия блока управления машины и противоугонной охраны.
• Подключение дополнительных возможностей, таких как управление световыми сигналами, поднятие стекол или складывание зеркал, возможно благодаря дополнительным каналам

Радиус действия автосигнализации starline a93 достигает 2000 метров и даже больше ( в зависимости от наличия помех в эфире и особенностей рельефа).

Чем характеризуется эта сигнализация?

Сам на следующие отличительные черты своего детища:

• Сразу три охранных рубежа: код, валидатор-иммобилайзер, штатная система самозащиты.
• Датчики удара и наклона с возможностью дистанционной регулировки. Проще говоря, эта система способна автоматически зарегистрировать попытку приподнимания автомобиля домкратом с его последующей «эвакуацией».
• Система автоматического запуска двигателя в назначенное время или по сигналу с пульта управления.
• При наличии CAN+LIN в автомобиле установка охранной сигнализации занимает очень мало времени. Кроме того, наличие подобной системы минимизирует необходимость вмешательства в электронные цепи машины, что способствует резкому повышению надежности всего комплекса. Количество «глюков» значительно снижается.
• Брелок защитной системы выполнен из особенно прочного пластика, легко выдерживает удары и падения на твердую поверхность.
• По дополнительным каналам можно настроить управление аварийной сигнализацией самого авто, складыванием зеркал, углом спинки сидений и т.д.
• Дальность многоканального защищенного ресивера достигает 2000 м.
