В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как подключить сигнализацию шериф?».

Большинствосистем автосигнализации, предлагаемых на современном рынке, сопровождаются довольно подробными инструкциями, между тем, в каждом конкретном случае, занимаясь проблемой как подключить сигнализацию шериф, приходиться учитывать множество, достаточно важных, нюансов.

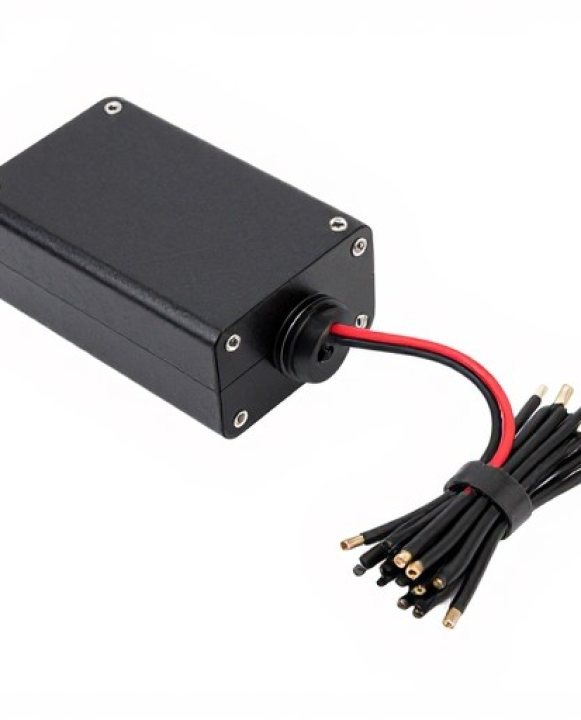

От попытки пристроить данный блок в двигательном отсеке лучше всего отказаться. Мало того, что там существует повышенный риск попадания влаги и прочих агрессивных жидкостей — в двигательном отсеке имеется множество комплектующих, способных создать помеху радиосигналу, а это, в свою очередь, ведет к уменьшению радиуса действия системы и создает условия для ложных срабатываний.

В выбранном месте блок крепиться поставляемыми в комплекте винтами или с помощью специальных растяжек. Что касается двигательного отсека, то гораздо уместнее в нем установить сирену, при этом такое место должно быть не слишком доступным извне, удаленным от подвижных элементов и защищенным от попадания влаги.

Датчик удара лучше всего закрепить на твердой поверхности перемычки между двигательным отсеком и салоном (со стороны салона).

Светодиод размещают так, чтобы он максимально отвечал своему основному предназначению, то есть как можно раньше предупреждал потенциального злоумышленника о наличии и включенном состоянии охранной системы.

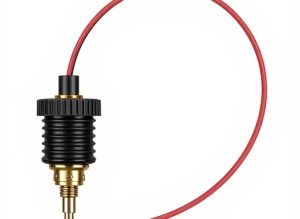

Особенно трепетного к себе отношения требует кнопка Valet, которая после установки должна быть одновременно скрыта от глаз и, в то же время, максимально доступной для водителя

При установке такой системы, возможно, придется разрезать штатную приводку управления электроприводами управления замками дверей. Как правило, эти провода проложены от основного запирающего (отпирающего) переключателя к дополнительным переключателям и далее — к электроприводам замков. Для нормального функционирования охранной системы провод, идущий к основному переключателю соединяется с зеленым проводом системы, а идущий к электроприводам – с желтым.

Прилагаемая в комплекте схема подключения автосигнализации дает полную информацию о цветной маскировке проводов и местах их подключения. Единственное, на что следует обратить внимание, это на защиту проводов с помощью специальных гофрированных трубок и изоляционной ленты, а также надежной их фиксации кабельными стяжками.

Полная схема включения сигнализации sherriff

На заключительном этапе установки системы на максимальную длину растягивается провод антенны, который закрепляют с помощью крепежных стяжек в месте, где его сложно случайно повредить.Обращается внимание, что во избежание паразитных наводок категорически запрещаться обматывать антенным кабелем токопроводящие жгуты и отдельные провода. Наш мануал подойдет для следующих моделей:

  • Sheriff ZX-1095
  • Sheriff ZX-945
  • Sheriff ZX-935
  • Sheriff ZX-755
  • Sheriff APS 2400
  • Sheriff APS-35PRO Platinum2
  • Sheriff ZX-750
  • Sheriff ZX-1070
  • Sheriff ZX-1055
  • Sheriff ZX-1060
  • Sheriff APS-35PRO Platinum1
  • Sheriff ZX-940
  • Sheriff ZX-1090
  • Sheriff ZX-725 ver.2
  • Sheriff ZX-925 ver.2
  • Sheriff ZX-910 ver.2
  • Sheriff Lady ZX-800
  • Sheriff ZX-710 ver.2
  • Sheriff ZX-1050
  • Sheriff ZX-600 ver.2
  • Sheriff ZX-625
  • Sheriff APS-35PRO
  • Sheriff APS-25PRO
  • Sheriff APS-2600
  • Sheriff APS-2625
  • Sheriff APS-2500
  • Sheriff ZX-950
  • Sheriff ZX-930
  • Sheriff ZX-900v2
  • Sheriff ZX-700
  • Sheriff ZX-730
  • Sheriff PRO-9250
  • Sheriff APS-35PRO Silver
  • Sheriff APS-2600 Ver.2
  • Sheriff APS-2500 Ver.2
  • ff APS-35PRO Ruby

Автомобильная сигнализация – это тоже, самое, что круглосуточное наблюдение за домом. Это необходимость, а не простая мера предосторожности. В зависимости от производителя охранного оборудования, установленного на вашем авто, зависит и степень защищенности транспортного средства.
При выборе, просчитывается, насколько охранная система функциональна при эксплуатации, какими дополнительными опциями наделена, и насколько они полезны. Автосигнализация Sheriff выбранная с учетом особенностей авто и возможными рисками – гарантия надежной защиты.

Сигнализация Sheriff (Шериф) – кому доверить подключение

Содержание статьи:

Сигнализация для автомобиля – все равно, что круглосуточная охрана для дома. Она является необходимостью, а не мерой предосторожности. В зависимости от того, какого производителя была установлена сигнализация, зависит и уровень сохранности вашего авто. Выбирая автосигнализацию Шериф, нужно просчитывать, насколько она функциональна, какими дополнительными опциями обладает, и насколько они могут быть полезны. Только если сигнализация выбрана правильно, с учетом всех возможных рисков, автомобиль будет надежно защищен.

О выборе производителя автосигнализации

Автосигнализация SHERIFF 1070 SHERIFF1090

На данный момент наиболее эффективными (и как следствие – распространенными) являются сигнализации, выпускаемые под торговой маркой Sheriff. Подключение сигнализации Шериф производится исключительно специалистами, она проста в использовании и обслуживании.

На рынке представлено большое количество сигнализаций от разных производителей, но Шериф в этом списке – в числе лидеров.

Кроме качества исполнения они отличаются следующими параметрами:

  • Наличие спутникового модуля (GSM – стандарт).
  • Возможность блокировки дверей/окон.
  • Аудиопрослушивание салона.
  • Возможность блокировки двигателя.

Все эти параметры могут повысить безопасность автомобиля, помочь обнаружить его в случае угона и предотвратить сам угон. Не стоит забывать, что от качества зависит многое – бывает так, что многие опции нефункциональны или попросту отсутствуют, хотя за их счет повышается стоимость автосигнализации. Если на авто установлена сигнализация Шериф, инструкция к ней полностью расскажет обо всех ее преимущества. За счет высокого качества все функции такой сигнализации соответствуют заявленным производителем, они отлично работают и в форс-мажорной ситуации не обманут ваших ожиданий.

Сложная схема подключения сигнализации Sheriff – залог безопасности

Установка сигнализации SHERIFF ZX 1090
Многие считают, что более простые сигнализации сложнее обойти или обезвредить, но это не так. Схема подключения сигнализации Шериф сложна – этот следствие ее надежности. Современные угонщики располагают большим арсеналом технических средств, а схема подключения сигнализации спроектирована таким образом, чтобы им противостоять. Каждая дополнительная опция или контур защиты повышает надежность системы в целом.

Например, если автомобиль все же удалось вскрыть и завести, блокировка зажигания заглушит его двигатель, а если злоумышленникам удалось обойти этот момент, то Sheriff сигнализация может быть оснащена радиомаяком, который передаст на телефон владельца информацию о его местонахождении. В зависимости от того, какими средствами и уровнями защиты обладает сигнализация Шериф, инструкция к действиям в случае форс-мажора определяет порядок манипуляций, которые должен предпринять владелец автомобиля, чтобы эффективно воспрепятствовать злоумышленникам.

Современная автомобильная сигнализация поможет найти автомобиль

Взломать простую автомобильную сигнализацию несложно, поэтому все современные сигнализации преследуют еще одну цель – облегчить поиск автомобиля. В них интегрировано большое количество функций, позволяющих отследить действия угонщиков и усложнить задачу угона. Логика злоумышленников при выборе цели проста – чем дороже автомобиль, тем более сложная на нем стоит сигнализация.

Сигнализация должна выполнять три функции:

  • быть сдерживающим фактором для угонщика,
  • препятствовать взлому или похищению автомобиля,
  • в случае угона авто, оказать эффективную помощь в его поиске.

Всеми такими качествами обладает автосигнализация Sheriff.

Соответственно, если ваше авто оборудовано автосигнализацией с большим количеством степеней защиты и дополнительными функциями, угонщик не сможет осуществить свои намерения, так как рассчитывает на то, что угнать авто ему не составит труда и не располагает техническими средства.

Специалисты в сфере безопасности советуют оборудовать автомобиль сигнализацией, которая соответствует более дорогому классу авто, нежели тому, к какому он относится. Столкнувшись со сложностями при взломе сигнализации, любой злоумышленник оставит попытки угнать ваш автомобиль. Угонщик может не располагать необходимыми средствами и не станет рисковать.

Как видно из вышесказанного, к вопросу о выборе автомобильной сигнализации нужно подходить взвешенно. Часто владельцы авто считают, что достаточно просто установить «крутую сигнализацию», но в итоге оказывается, что она не может защитить автомобиль от взлома и поспособствовать его поиску.

Немного о выборе производителя сигнализации

Наиболее популярной и эффективной среди охранного оборудования машины на сегодняшний день считается автосигнализация от известного производителя Sheriff. Подключение системы осуществляется специалистами, можно попробовать провести монтаж и самостоятельно, инструкция в этом вам поможет. Кроме того комплект проса в эксплуатации и обслуживании.

Качество исполнения говорит само за себя, но сигнализация данного уровня отличается еще и следующими параметрами:

  • функцией блокировки окон/дверей;
  • наличием спутникового специального модуля;
  • аудиопрослушкой салона;
  • возможностью моментальной блокировки движка.

Данные параметра значительно увеличивают уровень защищенности авто. Автосигнализация Sheriff позволит обнаружить машину в случае ее угона, а также предотвратить данный факт. Подробная инструкция, которая идет в комплекте с противоугонной системой подробно расскажет обо всех ее особенностях и способах монтажа.

Что следует знать при установке сигнализации Sheriff своими руками

При многообразии брендов, существует и множество схем монтажа оборудования на автомобиль. Это говорит о том, что выводы с одинаковой маркировкой и цветом могут иметь разные функции.

При покупке сигнализации Sheriff, и его установке, основной документ на который необходимо ориентироваться – инструкция.

Относительно монтирования охранного комплекта GSM самостоятельно без помощи опытных мастеров необходимо понимать, что он собой представляет, знать, как запрограммировать оборудование, какие датчики отвечают за те или иные функции. Если с этим все в порядке можно переходить к монтажу сигнализации.

Обзор моделей и руководства по эксплуатации и установке

Sheriff APS-2500


Крайне примитивная система без обратной связи, для управления которой используются два брелока с минимальным функционалом: одна кнопка управляет постановкой/снятием с охраны, вторая – активирует дополнительный канал, а в комбинациях с первой реализует постановку на охрану с отключением датчиков или бесшумный режим.
Эта сигнализация «Шериф» фактически может считаться модулем радиоуправляемого центрального замка с мизерной долей охранных функций. При стандартной установке ее отключение при взломе машины нисколько не затрудняет. Достаточно посмотреть в инструкции, как реализовано отключение системы без использования брелока:

  1. Открыть дверь ключом.
  2. Включить зажигание.
  3. Нажать кнопку Valet в интервале не более 10 секунд.

Поэтому для владельца установка секретного кода является обязательной мерой для обеспечения хоть какой-то безопасности. Здесь его длина – фиксированная, две цифры от 1 до 9, что теоретически дает 81 различную комбинацию. Однако инструкция запрещает выбирать первой цифрой кода число 3, что сокращает число комбинаций до 72.

Для установки секретного кода нужно, сняв автомобиль с охраны:

  1. Включить-выключить-включить зажигание.
  2. Набрать первую цифру кнопкой Valet.
  3. Выключить, затем включить зажигание снова.
  4. Набрать вторую цифру.
  5. Выключить и включить зажигание.
  6. Дождавшись короткого сигнала сирены, опять выключить зажигание.

Но, чтобы сигнализация начала работать с секретным кодом, необходимо активировать соответствующую функцию:

  1. Сняв автомобиль с охраны, включить зажигание.
  2. Не позднее чем через 3 секунды трижды нажать Valet (именно поэтому нельзя использовать 3 в первой цифре секретного кода).
  3. Выключить и включить зажигание.
  4. 9 раз нажать Valet, переходя к функции F9.
  5. Нажать основную кнопку брелока – система подаст два сигнала сирены, сигнализируя, что функция F9 переключена в значение 2 (секретный код).

Инструменты и материалы для установки своими руками

Конечно самое основное – это машина и сама автосигнализация Sheriff, а также инструкция по ее установке и эксплуатации. Кроме того вам потребуется:

  • Мультимер и умение его использовать. Лучше всего подойдет электронный прибор для удобства измерения проводимости.
  • Дополнительные электрические провода, так как идущие в комплекте вместе с системой очень короткие.
  • Поролон темного оттенка для защиты центрального блока.
  • Двусторонний скотч, надежная изолента.
  • Из инструментов – простая отвертка и ключ торцевой для снятия дверей, панели, нож для обрезки проводов.

Определяем место монтажа сигнализации Sheriff на авто

В этом нет ничего особенного. Самая оптимальная точка для установки центрального оборудования системы – полости, расположенные за приборной панелью. Перед тем, как перейти к работам, оберните блок сигнализации поролоном, примерьте, как его лучше расположить, при этом он должен надежно фиксироваться и не создавать помех ни для чего.

Автосигнализация Sheriff устанавливается в соответствии с соблюдением следующих правил:

  • Датчик располагают в скрытом месте внутри салона, спрятать необходимо как можно лучше, чтобы злоумышленник было тяжело проникнуть к системе и отключить ее. По проводам определить место расположения невозможно, а вот достать, понадобится время.
  • Автосигналиазция, то есть блок не должен располагаться возле движущихся деталей и узлов, рядом с кондиционерами и печками.
  • Датчик не должен находиться недалеко от излучения и приема радиоволн: антенные кабели, радиостанции, телефоны.

Подключение комплекта будет осуществляться к приборам панели, в этом случае вам как раз и понадобятся дополнительные провода. Соблюдение всех предосторожностей и правил позволит произвести монтаж качественно. А теперь переходим непосредственно к нему.

Дополнительные функции

Экстренный вызов может быть осуществлён при нажатии кнопки на антенном модуле. Сигнал передаётся по двухсторонней связи на брелок, который вибрирует в течение 5 секунд. Отменить его можно, нажав кнопку «F».

При установке дополнительных электроприводов на дверные замки сигнализация может закрывать их после включения зажигания. Система срабатывает через 3 секунды после поворота ключа. Если любая из дверей в этот момент была открыта, то ничего не произойдёт.

При установке датчика скорости можно запрограммировать систему на запирание дверей при движении автомобиля. Сигналка закроет замки через 3 секунды после срабатывания датчика. Будет включаться каждый раз после открытия одной из дверей при работающем моторе.

Для повышения защиты автомобиля можно пользоваться двухэтапной идентификацией владельца. При активации функция «Снятие с охраны» осуществляется только после ввода пароля на брелоке.

Если не нужна сирена, то её можно отключить в режиме охраны, при этом система будет подавать световые сигналы. Эта функция выставляется путём зажатия нескольких кнопок, комбинация зависит от модели.

Блокировка двигателя

Блокировка двигателя включается автоматически через 20 секунд после отключения зажигания. Система не сработает от открывания дверей, капота или активации любого из датчиков. Отключить эту функцию можно, зайдя в сервисный режим. Блокировка двигателя будет отключена, если его запустить сразу после выключения. Функция активируется при повороте ключа зажигания, сначала подаётся звуковой сигнал на протяжении 15 секунд, а затем будет активирована тревога. Процесс будет повторяться каждый раз при попытке завести машину. При включённом зажигании сирена будет работать 6 циклов по 30 секунд каждый.

Это интересно: Топливный фильтр Ford Focus 2

Для отключения блокировки двигателя нужно:

  1. При включённом двигателе снять сигнализацию с режима охраны путём нажатия соответствующей кнопки на брелоке, это действие не о.
  2. Функция может быть отключена с помощью вхождения в сервисный режим. Выключение происходит не сразу, а только через 20 секунд, все это время будет работать тревога.

Режим «AntiHiJack»

Функция предназначена для защиты автомобиля от угона или захвата. Для включения этого режима с помощью брелока нужно:

  • завести автомобиль;
  • одновременно нажать на кнопку постановки и снятия с охраны, ждать включения габаритных огней, после чего их можно отпустить;
  • в течение 20 секунд сигнализация будет подавать звуковые сигналы и активировать блокирующие цепи;
  • а ещё через 40 секунд активируется тревога.

Срабатывание функции «AntiHiJack» можно настраивать:

  • режим активируется при повороте ключа в зажигании;
  • функция включается при старте двигателя и нажатия на педаль тормоза, перезапускается при открытии дверей;
  • активируется при движении автомобиля и перезапускается при открытии дверей.

После включения звукового сигнала в режиме «AntiHiJack» она будет работать до полной разрядки аккумулятора. Чтобы отключить эту функцию, нужно нажать кнопку Valet (сервисный режим).

Активная защита автомобиля

Для работы этого режима нужно предварительно настроить транспондер и систему. Использование этого устройства позволяет увеличить шансы возврата автомобиля в случае его угона. Транспондер работает в одном из 3 режимов:

  1. Защита выключена.
  2. Скрытая охрана, система определяет наличие устройства при каждом включении зажигания и сигнализирует световым индикатором на панели. Если транспондер был отключён, то включаются блокирующие цепи.
  3. Скрытая охрана (второй вариант), система проверяет наличие транспондера при запуске двигателя и, если обнаруживает его отсутствие, действует по режиму «AntiHiJack». Отключение обеспечивается включением устройства в систему или с помощью сервисного режима.

Порядок работы при закрытых дверях:

  • проверка включения зажигания;
  • опознание транспондера;
  • опрос состояния замков дверей.

После открытия или закрытия дверей:

  1. Система ожидает получения сигнала «Стоп» в течение 4 минут. Если ничего не произошло, а транспондер отсутствует, то начинается блокировка двигателя.
  2. После поступления сигнала «Стоп» идёт поиск транспондера и его опознание, а затем система начинает следить за датчиками открывания дверей.

С постоянно открытой дверью сигнализация проверяет наличие сигнала «Стоп». При нажатии на педаль тормоза система диагностирует наличие транспондера. При его отсутствии в течение 4 минут начинается процедура блокировки двигателя.

Для получения сигнала «Стоп» нужно подключить провод от системы к аналогичным световым сигналам автомобиля. Без этого режим активной защиты работать не будет.

Автосигнализация: подключение отдельных элементов системы

Чтобы подсоединить все комплектующие придется проделать ряд работ:

При монтаже оборудования родную проводку, отвечающую за управление электропроводкой управления замками, расположенными на дверях разрезаем. В основном такие элементы проведены от главного отпирающего переключателя к добавочным выключателям и далее к замкам. Для полноценного функционирования охранной сигнализации элемент, идущий к главному переключателю, соединяется с кабелем зеленого цвета, а идущий к электрическим проводам – с желтым.

Прилагаемая инструкция подключения предоставляет даже дилетанту всю необходимую информацию о местах подсоединения кабелей и их цветной необычной маскировке. Основное на что рекомендуется обратить особое внимание – защиту проводки при помощи изоляционной качественной ленты и трубок в виде гофры, а также качеству крепления их кабельными стяжками.

Заключительный этап – антенна растягивается до максимальных размеров и крепится стяжками в месте, где ее практически невозможно повредить случайно. Категорически запрещено наматывать антенный кабель на раздельные провода и жгуты, проводящие ток. Данная инструкция подойдет для всех моделей Sheriff.

Эксплуатировать сигналку нужно правильно

На блоках сигнализаций, относящихся к бренду Sheriff и снабжаемых автозапуском, есть петля выбора КПП. Легко заметить, что утверждение верно не для всех устройств рассматриваемого семейства – иногда используется программная настройка. В автомобиле с МКП владелец должен выполнить определенные действия, и только тогда автозапуск будет разрешен. Все подключения, притом, выполняют согласно базовой схеме, что верно для любых авто.

Надеемся, здесь все ясно.

Инструкция по эксплуатации

Инструкция по эксплуатации к сигнализации содержит рекомендации, позволяющие правильно пользоваться системой.

Активация и выключение охраны

Включение охранного режима осуществляется коротким нажатием кнопки 1 брелка. Отключается защитная функция с использованием той же клавиши. Чтобы активировать опцию при работающем двигателе, нужно завести мотор и удерживать 1 кнопку брелка. Для отключения функции клавиша нажимается коротко.

Программирование нового брелока

Процесс программирования пультов управления включает следующие этапы:

  1. Снятие охранного режима и запуск двигателя.
  2. Трехкратное нажатие аварийной кнопки. Система подтвердит действие 1 звуковым сигналом.
  3. Удерживание кнопки 1 первого брелка. Клавишу отпускают после появления длинного звукового сигнала.
  4. Длинное нажатие кнопки 1 вспомогательного коммуникатора. Завершение программирования брелка сопровождается звуковым оповещением.

Изменение персонального кода

Перед началом программирования противоугонный режим деактивируют сервисной кнопкой. После этого выполняют такие действия:

  • включают и выключают двигатель;
  • нужным количеством нажатий сервисной кнопки вводят первую цифру пароля;
  • включают зажигание;
  • используя аварийную кнопку, вводят вторую цифру кода;
  • отключают зажигание (правильность ввода пароля подтверждается звуковым оповещением);
  • 3 раза нажимают сервисную кнопку;
  • надавливают на 1 клавишу брелка (система оповестит о записи нового кода звуковым сигналом);
  • включают питание транспондера (после появления звукового сигнала устройство деактивируют).

Выход из меню программирования осуществляется после 10 секунд бездействия.

Аварийное отключение охраны

Согласно инструкции по применению, для аварийного отключения защитного режима нужно открыть ключом водительскую дверь. После срабатывания сирены необходимо завести двигатель. Через 10 секунд после включения зажигания нажимают сервисную кнопку.

Как включить автозапуск

Чтобы включить на сигнализации автоматический запуск с некоторой периодичностью, нужно выполнить такие действия:

  • дважды нажать на F;
  • перейти к режиму курсорного управления;
  • повторно надавить на кнопку F, подтвердив выбор нужного индикатора;
  • с помощью кнопки блокировки дверей установить требуемый интервал.

Алгоритм включения автозапуска по температуре отличается выбором другого индикатора. Состояние охранной системы значения не имеет.

Программирование холостых оборотов мотора

Выбор нужного параметра осуществляется следующим образом:

  • ручной тормоз переводится в положение «Включено»;
  • включается зажигание и запускается двигатель;
  • в течение 20 секунд 5 раз нажимается сервисная кнопка (4 и 5 нажатия сопровождаются звуковыми сигналами);
  • нажимается и удерживается педаль тормоза (запись значения становится возможным после мигания габаритных огней);
  • через минуту педаль тормоза отключается.

Блокировка двигателя

Дистанционное блокирование двигателя осуществляется с помощью кнопки «Стоп». Деактивация мотора сопровождается исчезновением индикатора, имеющего вид дыма. Функция настраивается в меню курсорного управления.

Режим Antihijack

Режим активируется при запущенном двигателе, с ним совместимы все типы автомобилей. Для начала нажимают кнопки 1 и 2 брелка. Их удерживают до появления 3 световых сигналов. В течение последующих 20 секунд сигнализация будет подавать короткие гудки и периодически активировать блокирующие цепи. Через 40 секунд включится тревожный режим. При несанкционированном запуске двигателя транспортное средство не сможет продолжать движение, а двери заблокируются.
