Противоугонная система А6 Старлайн сегодня уже не выпускается. Несмотря на это, охранный комплекс обладает передовым функционалом, включающим в себя наличие двусторонней связи и возможность автоматического запуска двигателя.

[ Скрыть]

Twage a6

Страница 3

• Изображение
• Текст

3

Twage A6

Содержание

Инструкция по эксплуатации автосигнализации Компоненты, входящие в комплект автосигнализации……………………………. 4 Технические характеристики автосигнализации ……………………………………… 4 Возможности автосигнализации …………………………………………………………… 5 Брелки управления автосигнализацией ………………………………………………… 7 Управление автосигнализацией ………………………………………………………….. 16 Защитные функции автосигнализации ………………………………………………… 22 Сервисные функции автосигнализации ……………………………………………….. 26 Светодиодная индикация состояния автосигнализации ………………………… 32 Персональный код экстренного отключения автосигнализации ……………… 33 Программирование функций и параметров работы автосигнализации …….. 34 Запись кодов брелков ………………………………………………………………………. 36

Инструкция по установке автосигнализации Рекомендации по размещению и монтажу компонентов……………………….. 37 Рекомендации по прокладке и подключению проводов ………………………… 38 Схемы подключения автосигнализации ………………………………………………. 45 Гарантийные обязательства ……………………………………………………………….. 46

Редакция ¹2 от 01.01.2003

Комплектация и стоимость А6

В комплект сигнализации входят:

• брелок с ж/к дисплеем;
• дополнительный брелок без экрана;

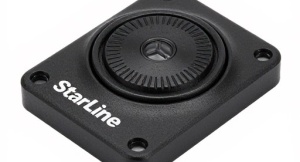

• датчик удара с двумя уровнями реагирования;

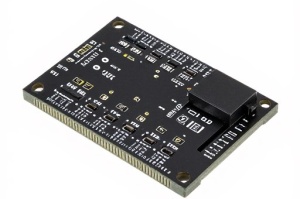

• центральный блок-процессор в пластиковом корпусе;
• антенный модуль;
• светодиодный индикатор;
• сервисная (аварийная) кнопка;
• концевик капота (багажника);

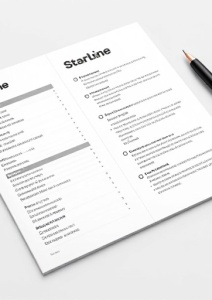

• инструкция по эксплуатации со схемами подключения;
• провода, клеммы и штекеры для монтажа.

В комплекте А6 не предусмотрена сирена, поэтому покупать ее придется отдельно. Можно также использовать колокол от предыдущей сигнализации, если она установлена на автомобиле.

В данное время производитель снял автосигнализацию Starline A6 twage с производства, заменив ее новыми, более современными модификациями. В период активных продаж ее стоимость колебалась в пределах 50-55 долларов.

Twage a6 возможности автосигнализации

Страница 5

• Изображение
• Текст

5

Twage A6

Возможности автосигнализации

Охраняемые зоны автомобиля и способы их защиты

· Двигатель – от запуска (реле блокировки) · Двери, капот, багажник – от открывания (кнопочные выключатели) · Кузов, колеса, окна – от толчков и ударов (двухуровневый датчик удара) · Зажигание – от включения

Защищенность автосигнализации

· Динамический код управления, защищенный от подбора и перехвата · Ограничение количества циклов тревоги · Прерывание сигналов тревоги без выключения режима охраны · Запоминание состояния при отключении питания и возврат в то же состояние

при восстановлении питания · Персональный код экстренного отключения

Защитные функции автосигнализации

· Включение звуковых и световых сигналов тревоги при срабатывании датчиков

в режиме охраны · Подача сигналов оповещения о тревоге на брелок c ЖК-дисплеем · Дистанционное включение режима «паника» · Режим иммобилизатора · Режим антиограбления, включаемый дистанционно брелком · Режим антиограбления, включаемый специальной кнопкой · Блокировка двигателя и ее сохранение при демонтаже сигнализации

Самодиагностика и индикация режимов работы

· Индикация состояния сигнализации светодиодом и на дисплее брелка · Индикация причины последнего срабатывания сигнализации по 6 зонам охраны · Индикация неисправной зоны при включении режима охраны · Звуковая индикация факта срабатывания сигнализации · Автоматический контроль охранных датчиков с отключением неисправных

и сообщением об этом · Индикация открытых дверей при выключенном режиме охраны · Светодиодная индикация исправности концевых выключателей при

включенном зажигании

Руководство по эксплуатации

Для первичной настройки системы рекомендуется использовать основной брелок, оснащенный дисплеем. Это позволит правильно настроить все рабочие параметры.

Настройка пульта управления

Прежде чем настроить работу системы в соответствии с инструкцией, необходимо привязать коммуникатор.

Без этого управление основными функциями будет невозможным. В общей сложности пользователь может привязать не более четырех брелков к блоку управления.

Назначение кнопок брелка

Описание функций, выполняющихся клавишами пейджера:

1. Кнопка под номером 1 используется для программирования опций при кратковременном нажатии. Если зажать клавишу на три секунды, это позволит активировать или отключить режим защиты со звуковым сопровождением.
2. Кратковременное нажатие по второй кнопке приведет к выбору команды, которая соответствует положению курсора на экране. Если зажать этот элемент, это позволит открыть замок, установленный в двери багажника.
3. Быстрый клик по первой и второй клавишам позволит произвести мониторинг состояния транспортного средства и проконтролировать уровень температуры в салоне. При длительном нажатии кнопок активируется опция поиска автомобиля.
4. Быстрое нажатие по клавише 3 позволяет управлять положением курсора на экране пейджера, а также остановить работу сигналов оповещения. При зажатии кнопки на три секунды пользователь сможет настроить работу часов, таймера, будильника, а также режима энергосбережения. Если зажать клавишу на 6 секунд, это приведет ко входу в режим программирования первой кнопки.
5. Клик по третьей и первой кнопкам позволит активировать меню режима оповещения коммуникатора.
6. Нажатие по клавишам 3 и 2 позволяет настроить таймер.

Обозначение кнопок на брелке

Программирование брелка

Для привязки коммуникатора надо настроить работу первой клавиши:

1. Кнопка 3 нажимается несколько раз, пользователь должен перевести курсор на экране брелка в положение необходимой команды. Если клавиша будет использоваться для управления режимом защиты, ее надо выставить в соответствующее положение индикатора. Для изменения направления перемещения курсора нужно сделать небольшую паузу между нажатиями.
2. После выбора опции кнопку необходимо зажать на 6 секунд. Нужно дождаться двойного, а потом тройного звукового сигнала.
3. Для включения функции нажимается первая клавиша.

Настройка второй клавиши выполняется аналогичным образом:

1. Кликами по третьей кнопке курсор переводится по дисплею в необходимое положение.
2. После выбора опции кликается вторая кнопка.

После привязки выполняется настройка параметров часов:

1. Для выполнения задачи кликается третья клавиша. Ее надо зажать, пока брелок не издаст два кратких сигнала.
2. Индикатор часов на дисплее начнет мигать. Для увеличения параметров используется первая клавиша, для уменьшения — вторая. Чтобы поменять значения быстро, эта кнопки нужно зажать.
3. После изменения настроек идентично регулируются параметры минут. Для этого надо кликнуть по третьей кнопке.
4. Для выхода из режима настроек зажимается третья клавиша. Ее надо удерживать, пока коммуникатор не издаст звуковой сигнал.

Программирование параметров будильника:

1. Для выполнения задачи нажимается третья клавиша. Ее надо удерживать, пока коммуникатор не воспроизведет двойной сигнал.
2. Нажимается третья кнопка, чтобы перевести курсор на экране в положение будильника. Индикатор часов будет мигать. Для повышения параметров используется первая кнопка, для уменьшения — вторая.
3. После установки часов производится настройка минут. Для этого надо кликнуть по третьей кнопке.
4. Когда параметры будут выставлены, необходимо нажать на третью кнопку, так система зайдет в меню активации либо выключения опции. Включение выполняется посредством клика по первой клавише, а отключение — по второй. Для выхода из меню настройки используется кнопка 3, коммуникатор должен издать звуковой сигнал.

Запись кодов

Программирование новых кодов пультов производится так:

1. Ключ устанавливается в замок и прокручивается, чтобы включить зажигание.
2. Сервисная клавиша зажимается на шесть секунд. Отпустить кнопку можно после того, как четыре раза сработает сирена.
3. Первая и вторая клавиши главного коммуникатора с экраном зажимаются, пока сирена не воспроизведет звуковой сигнал. Это говорит о том, что информация о первом пульте добавлена в систему. Чтобы привязать запасной коммуникатор, кликаются кнопки 3 и 4.
4. Предыдущее действие повторяется для каждого добавляемого коммуникатора. В подтверждение записи сирена будет воспроизводить сигналы. Нужно успеть привязать каждый брелок в течение шести секунд после записи последнего устройства. Иначе сигнализация выйдет из меню программирования, о чем сообщать пять вспышек фар.
5. Когда процедура будет завершена, зажигание отключается.

Пользователь Viieer Aleks рассказал о самостоятельной записи кодов брелков в память микропроцессорного модуля Старлайн А6.

Настройка автозапуска

В этой модели не предусмотрена опция автоматического старта двигателя, но потребитель может реализовать ее самостоятельно. Для этого ему необходимо дополнительно приобрести и установить модуль Старлайн 02-12.

Описание контактных элементов на главной колодке устройства:

• красный контакт предназначен для подключения к выходу 30 на выключателе зажигания;
• желтый используется для соединения с отводом линии зажигания;
• зеленый предназначен для подключения к клемме 15/2, если автомобиль оснащен двумя линиями зажигания;
• контакт синего цвета используется для соединения с выходом АСС на замке;
• более тонкий желто-черный провод необходим для подключения с контактным элементом 50 на выключателе;
• толстый кабель в аналогичной оболочке предназначен для питания стартерного механизма.

12-вольтное напряжение образуется на выходе 50 замка зажигания. Реле, установленное внутри модуля автозапуска, начинает питать стартерный механизм. Оно выполняет замыкание контактных элементов под номерами 30 и 50. Не допускается подключение модуля без разрыва электроцепи стартерного устройства.

Распиновка слаботочной колодки:

• черный контакт используется в качестве отрицательного для питания блока;
• провод в серо-черной оболочке является входом контроля работы силового агрегата, он должен быть соединен с индикатором заряда батареи либо тахометром;
• сиренево-оранжевый выход надо подключить к концевому переключателю рычага стояночного тормоза;
• розовый контакт должен быть соединен с управляющим выходом противоугонной системы;
• красно-черный контакт представляет собой выход на устройстве обхода иммобилайзера, он активируется только при автоматическом старте;
• провод в серо-оранжевой оболочке можно не трогать;
• черно-желтый контакт представляет собой выход, активирующийся при включенном зажигании и отключенном стартерном механизме.

Модуль автозапуска Старлайн 02-12

Внутри корпуса модуля автозапуска расположен набор тумблеров и переключателей, каждый из которых необходимо выставить в конкретное положение:

1. Время функционирования стартерного механизма. Если тумблер установлен в положение Off, то этот показатель составит 0,8 сек, если в On, то 1,8 сек.
2. Способ контроля силового агрегата. Если в положении Off, то по тахометру, если в On, то по контактному элементов, на который подается 12-вольтное напряжение после старта ДВС.
3. Алгоритм активации питания по клемме 15/2. Если в положении Off, то при работе стартерного механизма питание на устройстве останется. Если на On — то подача питания прекращается. Второй вариант является самым распространенным.
4. Тип трансмиссии. Изначально данный тумблер выставлен в положение Off, это автоматическая коробка передач. Его надо так и оставить.
5. Время задержки зажигания перед запуском силового агрегата. Если тумблер выставлен в положение Off, этот показатель составит менее одной секунды, если On, то несколько сек.
6. Сервисный переключатель необходимо оставить в положении Off.

Активация охранного режима

В модели Тваге пользователь сам назначает кнопки для включения функции защиты. Поэтому активация производится с учетом того, какая клавиша была выбрана для управления этим режимом.

При поломке либо утере коммуникатора включить защиту можно с использованием сервисной клавиши:

1. Ключ устанавливается в замок, зажигание активируется. Кнопка входа в сервисный режим кликается 4 раза.
2. Затем зажигание отключается. Сирена должна воспроизвести один сигнал, после чего мигнут световые приборы авто.
3. В течение 20 секунд водитель должен выйти из салона транспортного средства и запереть все двери ключом. Сирена сработает один раз, мелодичный сигнал воспроизведет коммуникатор.
4. Через 20 секунд после выполненных действий производится активация режима защиты. Фары автомобиля моргнут один раз, а диодный индикатор состояния будет мигать.

Отключение охранного режима

Для выключения функции защиты может использоваться одна из кнопок управления. Назначение этой опции выбирает пользователь. Если пульт утерян или сломан, для отключения охранного режима может использоваться сервисная кнопка Валет.

Процедура деактивации производится так:

1. Двери автомобиля необходимо отпереть с помощью ключа. Охранный комплекс запустит работу сирены. На дисплее брелка отобразится значок в виде открытого замка.
2. Ключ устанавливается в замок и проворачивается. Активировав зажигание, заводить двигатель не нужно.
3. Чтобы отключить режим защиты, пользователю нужно знать личный пин-код. Для ввода первой цифр пароля кнопка Валет нажимается несколько раз. Число нажатий соответствует первому символу.
4. Ключ прокручивается, чтобы выключить зажигание. Затем оно вновь включается.
5. Действия по вводу пин-кода повторяются, только теперь нужно ввести вторую цифру.
6. Зажигание отключается. Если пароль указан верно, то сирена перестанет работать. Режим защиты будет отключен.

Канал «AVTOservis Nikitin» рассказал о деактивации защитной функции с использованием сервисной клавиши.

Сервисные функции автосигнализации

Страница 6

• Изображение
• Текст

6

Инструкция по эксплуатации и установке

Сервисные функции автосигнализации

· Режим бесшумной охраны · Режим охраны с работающим двигателем · Включение режима охраны без брелка · Автоматический возврат в режим охраны при случайном выключении (перевключение) · Автоматическое включение режима охраны · Задержка включения режима охраны на время погасания салонного света · Самодиагностика при включении / выключении режима охраны · Бесшумное включение режима охраны с отключенным датчиком удара · Дистанционное отключение / включение датчика удара по уровням

в режиме охраны · Бесшумное выключение режима охраны · Дистанционное управление центральным замком · Управление центральным замком от замка зажигания · Двухшаговое отпирание замков дверей · Двухимпульсное отпирание замков дверей · Возможность реализации функции «комфорт» · Служебный режим Valet · Экстренное отключение режима охраны персональным кодом · 4 дополнительных канала управления устройствами автомобиля · Управление освещением салона автомобиля · Режим поиска автомобиля · Режим дистанционного программирования новых брелков и стирания утерянных · Возможность сброса значений программируемых функций на заводские предустановки · Режим вызова из автомобиля · Индикация температуры в салоне автомобиля · Индикация времени, таймер, будильник · Контроль разряда батареи основного брелка по ЖК-дисплею · Люминесцентная подсветка дисплея основного брелка

Twage a6, Брелки управления

Страница 7

• Изображение
• Текст

7

Twage A6

Брелки управления

Автосигнализация выполняет заложенные в нее функции либо автоматически,

либо по сигналам брелка при нажатии кнопок. Часть предусмотренных функций

и некоторые параметры работы системы могут изменяться путем

программирования. Автосигнализация StarLine Twage имеет 3-кнопочный брелок управления с

жидкокристаллическим дисплеем. Назначение кнопки 1 брелка

программируется. Назначение кнопки 2 выбирается оперативно перемещением

курсора на дисплее брелка с помощью кнопки 3. При нажатии кнопок брелка

на несколько секунд включается люминесцентная подсветка дисплея. При выполнении сигнализацией команды брелка соответствующая информация

отображается на дисплее и подается мелодичный звуковой сигнал. При выполнении сигнализацией каких-либо действий автоматически

соответствующая информация так же отображается на дисплее брелка и

сопровождается звуковыми сигналами или вибрацией. Если для управления сигнализацией используется более одного брелка, то

состояние автомобиля и автосигнализации будет отображаться только на

дисплее того брелка, с которого была подана последняя команда. На случай неработоспособности или утери основного брелка с двухсторонней

связью и жидкокристаллическим дисплеем система имеет в комплекте

дополнительный 4-кнопочный брелок управления. Большинство функций и

режимов работы сигнализации могут быть активированы с этого брелка также,

но далее инструкция по эксплуатации написана для случая использования

основного брелка с ЖК-дисплеем.

Как настроить брелок?

Для правильной работы надо произвести настройку пульта. Сначала программируется первая кнопка.

Настройка выполняется так:

1. Клавиша под номером 3 кликается быстро несколько раз, чтобы курсор на дисплее перешел против или по часовой стрелке. Чтобы поменять направление перемещения, надо сделать паузу на одну секунду между кликами.
2. Выставьте курсор на экране с помощью клавиши 3 в такое положение, которое будет соответствовать определенной команде, к примеру, активации либо деактивации охранного режима.
3. Выбрав функцию, клавиша 3 зажимается на шесть секунд, пока не раздастся два, а затем три звуковых сигнала.
4. Чтобы произвести активацию, кликните по кнопке 1.

При такой настройке, нажав на клавишу 1, вы сможете активировать или отключить защитный режим. При клике будет появляться индикатор, который соответствует установленной опции. Чтобы перенастроить назначение кнопки, проделайте вышеописанные действия заново.

Программирование кнопки под номером 2 осуществляется так:

1. Выполните несколько быстрых нажатий на кнопку 3, это позволит курсору начать двигаться по экрану.
2. Нажимая эту же кнопку, выставьте курсор в положение, которое будет соответствовать определенной функции.
3. Когда опция будет выбрана, нажмите клавишу 2.

Если вы планируете пользоваться функцией автозапуска, для этого надо настроить часы:

1. Для настройки кликните на клавишу 3 и зажмите ее до момента, пока не раздадутся два коротких сигнала. После этого индикатор на часах будет моргать. Чтобы увеличить значения, нажимайте клавишу 1, чтобы снизить – клавишу 2. Чтобы обеспечить быстрое повышение или снижение показателей, клавиши 1 и 2 можно зажимать.
2. Когда параметры часов будут настроены, аналогичным образом выставляются минуты, только для перехода в это меню надо кликнуть на клавишу 3.
3. Чтобы выйти из меню настройки часов, кнопка 3 зажимается до момента, пока не раздастся звуковой сигнал.

На главном пульте можно настроить работу будильника:

1. Для программирования кликните на клавишу 3 и зажмите ее, пока брелок не издаст два звуковых сигнала.
2. Затем последовательно кликайте на клавишу 3 до момента, пока на экране не появится значок в виде будильника. При этом символ часов будет моргать. Чтобы увеличить показания, нажимайте на кнопку 1, чтобы снизить – клавишу 2.
3. Сначала настраиваются часы для срабатывания будильника, а затем минуты, для настройки последних надо нажать клавишу 3.

Когда будильник будет настроен, надо быстро кликнуть по клавише 3, это позволит зайти в меню включения или отключения функции. Активация производится путем нажатия кнопки 1, деактивация – нажатием на клавишу 2. Чтобы покинуть меню настройки будильника, зажмите третью клавишу. Должен раздаться один звуковой сигнал, пульт автоматически выйдет из меню. Когда будильник сработает, пульт издаст один мелодичный сигнал. Чтобы отключить функцию, нажмите третью клавишу на пейджере.

Если опция будильника активирована, на дисплее брелка отобразится соответствующий индикатор.

Александр Шкуревских рассказал о процедуре привязки брелка сигналки Старлайн А6.

Чтобы произвести настройку таймера, кликается третья кнопка брелка и зажимается в таком положении, пока пульт не издаст два звуковых сигнала. С помощью этой же кнопки надо перевести курсор в положение индикатора в виде песочных часов. Процедура настройки таймера выполняется так же, как в случае с будильником. Охранный комплекс позволяет настроить таймер максимум на 19 часов 59 минут. При активированной функции на экране пульта высветится состояние, а значок в виде песочных часов начнет мигать. После того как время будет выставлено, начнется обратный отсчет. По истечении установленного временного промежутка брелок издаст восемь звуковых сигналов, значок в виде песочных часов пропадет с экрана.

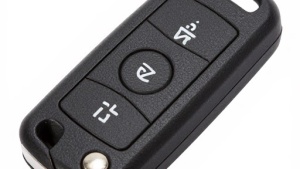

Twage a6, Назначение кнопок дополнительного брелка

Страница 9

• Изображение
• Текст

9

Twage A6

Кнопка 1 • Вкл/выкл охраны сo звуковыми сигналами подтверждения Кнопка 2 • Режим поиска (0,5 сек) • Режим паники (3 сек) Кнопка 3 • Канал 3 (0,5 сек) • Отпирание багажника (3 сек) Кнопка 4 • Вкл/выкл бесшумной охраны (0,5 сек) • Канал 2 (3 сек) Кнопки 1+3 • Отключение датчика по уровням Кнопки 1+4 • Служебный режим Valet Кнопки 3+4 • Режим антиограбления (зажигание включено) • Запись брелка в режиме программирования

В четырехкнопочном брелке без обратной связи используется литиевый элемент

питания СR2032, 3B. Время работы элемента питания зависит от частоты

пользования брелком и от типа установленного элемента питания. Для замены батареи открутите винт на задней стороне брелка и откройте крышку.

Выньте старую батарею и на ее место установите новую, соблюдая полярность.

Затем закройте крышку брелка и закрутите крепежный винт.

Замена батареи основного брелка выполняется в следующем порядке: 1. Откройте крышку на задней стороне брелка и выньте старую батарею. 2. Коротко нажмите кнопку 1 брелка. 3. Установите новую батарею, соблюдая полярность, и закройте крышку.

(Правильное положение батареи указано на корпусе брелка под крышкой). 4. После замены батареи откорректируйте показания часов и будильника.

Повторное программирование кнопки 1 брелка не требуется.

Назначение кнопок дополнительного брелка

Кнопка 1

Кнопка 2

Кнопка 3

Кнопка 4
