Компрессор кондиционера HALLA на Лада Приора

Замена подшипника шкива привода кондиционера Лада Гранта ВАЗ 2190

Инструмент:

• Гаечный ключ рожковый 10 мм
• Динамометрический ключ
• Щипцы для снятия стопорных колец
• Трехзахватный съемник
• Тиски
• Токарный станок
• Молоток большой
• Оправка
• Зубило
• Набор плоских щупов
• Индикатор осевого биения

Детали и расходники:

• Подшипник шкива привода кондиционера
• Сальник вала компрессора кондиционера
• Шкив
• Прижимная пластина
• Компрессор кондиционера
• Регулировочные шайбы
• Хладагент

Примечание:

Шкив привода кондиционера установлен на двухрядном шариковом подшипнике, который во время эксплуатации не требует регулировки и смазки. При выпрессовке подшипник кондиционера разрушается, поэтому впрессовывайте его только для замены.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Удалите хладагент из системы кондиционирования, как описано здесь.

3. Снимите компрессор кондиционера, как описано здесь.

4. Выверните болт крепления прижимной пластины, удерживая ее от проворачивания.

5. Снимите прижимную пластину с вала компрессора кондиционера.

6. Осмотрите шлицы ступицы прижимной пластины. При износе шлицев замените пластину.

7. Осмотрите поверхность сальника вала компрессора. При наличии следов подтекания масла через сальник вала компрессор кондиционера подлежит замене.

Полезный совет:

В некоторых случаях при обнаружении течи можно заменить сальник вала компрессора кондиционера. Однако следует помнить, что течь, как правило, бывает вызвана люфтом вала компрессора вследствие износа опорных подшипников, коррозией или износом поверхности вала в зоне прилегания сальника. Поэтому замена сальника даст в лучшем случае только кратковременный результат. При обнаружении течи сальника компрессора кондиционера рекомендуется заменить компрессор в сборе.

8. Специальным съемником снимите стопорное кольцо подшипника шкива вала компрессора кондиционера.

Примечание:

Для снятия стопорного кольца используйте специальный разжимной съемник.

9. Установите съемник и спрессуйте шкив вала с посадочной шейки передней крышки компрессора кондиционера.

Предупреждение:

Чтобы при установке съемника не повредить резьбовое отверстие вала, вверните в него на несколько оборотов болт крепления прижимной пластины.

Полезный совет:

Для снятия шкива вала компрессора кондиционера удобно пользоваться универсальным трехпалым съемником.

10. Осмотрите рабочие поверхности трения шкива.

11. Осмотрите поверхности прижимной пластины, обращая внимание на наличие глубоких кольцевых рисок, задиров, явных следов износа и перегрева. При необходимости замените дефектные детали.

12. Осмотрите демпферы прижимной пластины. На резиновом массиве демпферов не должно быть следов выпучивания резины, трещин, разрывов. При необходимости замените прижимную пластину.

13. После снятия шкива вала компрессора кондиционера осмотрите шлицы (1), резьбовое отверстие (2) вала, канавку (3) для стопорного кольца и посадочную поверхность (4) шейки крышки. При их износе или повреждении компрессор кондиционера подлежит замене.

Элементы передней крышки компрессора кондиционера Лада Гранта ВАЗ 290 (катушка магнита снята): 1 — шлицы вала; 2 — резьбовое отверстие вала; 3 — канавка для стопорного кольца; 4 — посадочная поверхность шейки крышки.

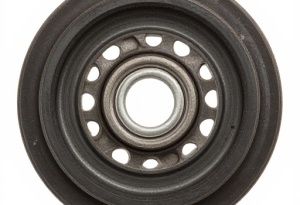

14. На токарном станке срежьте завальцовки, фиксирующие подшипник компрессора кондиционера в шкиве.

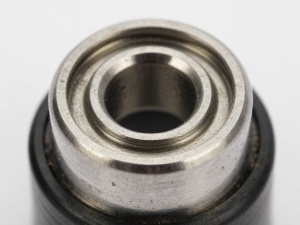

15. Оправкой подходящего диаметра выпрессуйте старый подшипник компрессора кондиционера из шкива.

16. Запрессуйте новый подшипник шкива компрессора кондиционера. При запрессовке прилагайте усилие только к наружной обойме подшипника. В качестве оправки можно использовать наружную обойму от старого подшипника.

Предупреждение:

При запрессовке подшипника шкива компрессора кондиционера будьте максимально аккуратны.

Стенка наружной обоймы подшипника шкива очень тонкая. Даже незначительный перекос может привести к выходу подшипника из строя. После запрессовки проверьте состояние подшипника. Он должен вращаться равномерно, бесшумно, без заеданий. Не должно быть осевого и радиального люфта.

17. После запрессовки зафиксируйте подшипник шкива компрессора кондиционера кернением края посадочного отверстия шкива.

18. Напрессуйте шкив на переднюю крышку компрессора кондиционера. При запрессовке прилагайте усилие только к внутренней обойме подшипника. В качестве оправки можно использовать внутреннюю обойму от старого подшипника.

19. Установите стопорное кольцо. Убедитесь, что оно полностью вошло в паз.

Предупреждение:

После установки шкива на компрессор кондиционера убедитесь, что шкив вращается равномерно, бесшумно, без заеданий. Не должно быть осевого или радиального биения. В противном случае шкив компрессора кондиционера необходимо заменить.

20. Наденьте на вал прижимную пластину.

21. Вверните фиксирующий болт.

22. Плоским щупом измерьте зазор между поверхностями трения прижимной пластины и шкива. Если зазор неодинаков в разных точках окружности, значит, прижимная пластина деформирована и подлежит замене. Номинальный зазор составляет (0,35±0,02) мм.

23. Более точно зазор можно проверить с помощью стрелочного индикатора. Для этого установите компрессор кондиционера в тиски.

Установите стрелочный индикатор, как показано на рисунке. Подсоедините положительную клемму аккумуляторной батареи к разъему обмотки катушки, а отрицательную клемму — к корпусу компрессора кондиционера. Измерьте зазор А между поверхностями трения прижимной пластины и шкива (зазор равен разности измеренных значений между включенной и выключенной муфтой компрессора кондиционера) через каждые 60° по окружности.

Если зазор неодинаков в разных точках окружности, значит прижимная пластина деформирована и подлежит замене.

24. Если зазор отличается от номинального, повторно снимите прижимную пластину. С помощью регулировочных шайб, устанавливаемых на вал ротора, отрегулируйте зазор. Снова наденьте прижимную пластину и проверьте полученный зазор.

Примечание:

Для регулировки зазора используйте специальные калиброванные регулировочные шайбы.

25. После окончания регулировки затяните фиксирующий болт моментом 8 Н-м. Перед окончательным вворачиванием болта нанесите на его резьбовую часть анаэробный фиксатор.

26. Установите компрессор кондиционера и все снятые детали в порядке, обратном снятию.

27. Заправьте кондиционер и систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Как проверить муфту кондиционера

Все электромагнитные муфты состоят из 3-х основных частей: прижимной пластины, шкива с подшипником и электромагнитной катушки.

Прижимная пластина жестко соединена с валом компрессора посредством шлицевого или резьбового соединения (иногда «под шпонку»).

При выключенном кондиционере прижимная пластина находится на небольшом расстоянии от шкива, шкив вращается «в холостую» на подшипнике. Соответственно вал компрессора не двигается.

При включении кондиционера срабатывает электромагнит, прижимает пластину к шкиву и пластина начинается крутиться вместе со шкивом, и вращать вал.

Как самостоятельно заменить подшипник компрессора кондиционера?

Владельцы как отечественных авто, так и дорогих иномарок периодически сталкиваются с необходимостью ремонта машины. Иногда такой ремонт не занимает много времени, в других случаях понадобится не один час, чтобы выявить причину поломки. Сейчас мы расскажем вам, как осуществляется замена подшипника компрессора кондиционера и что для этого нужно.

Когда нужно менять подшипник

Суть проблемы кроется в том, что подшипник шкива компрессора задействован всё время, когда включен двигатель, независимо от того, включен кондиционер или нет. Даже зимой, когда вы почти не включаете кондиционер, подшипник шкива выполняет свою функцию. Выход из строя может произойти по естественным причинам в результате старения. Смазка подшипника густеет и во время работы он сильно нагревается.Также поломке способствует чрезмерное натяжение приводного ремня.

Последствия его выхода из строя могут быть самые неприятные. При подклинивании подшипника компрессора кондиционера может «съедаться» его посадочное место, что в конечном итоге приведёт к необходимости замены всего компрессора кондиционера или его передней половины, что в финансовом плане очень неприятно. Следующей ступенью в возможной череде неприятностей может быть разрыв приводного ремня шкива компрессора кондиционера и нанесение этим ремнём тяжелых «увечий» электропроводке и другим элементам двигателя, находящимся в подкапотном пространстве.

Расположение и функция

Компрессор кондиционера по праву можно назвать сердцем всей системы кондиционирования транспортного средства. Соответственно, его состояние всегда должно быть рабочим, чтобы избежать проблем в работе климат-системы. Подшипник выполняет важную роль в функционировании компрессора, без которого работа кондиционера будет невозможной.

Подшипник функционирует все время, когда мотор включен. Вне зависимости от того, функционирует ли кондиционер или нет. В любое время года и при любой погоде. Как правило, его поломка происходит по причине старения элемента. Поскольку в ходе работы этот компонент всегда нагревается, его смазка сильно густеет.

Что касается расположения, то он установлен на компрессоре. В большинстве случаев доступ к нему можно получить, сняв переднее левое колесо и защиту. Но все зависит от конкретной модели транспорта.

Процесс замены

Если вы решили осуществить ремонт компрессора кондиционера автомобиля своими руками, то можете воспользоваться этим материалом. Но сначала подумайте – сможете ли вы все сделать самостоятельно? Если что-то будет сделано неверно, в будущем это может отразиться на функционировании системы в целом.

Набор необходимых инструментов

• набор гаечных ключей;
• набор отверток;
• ветошь.

Пошаговая инструкция

Итак, как производится замена компрессора кондиционера, если он заклинил. В инструкции приведена замена по примеру автомобиля Volkswagen Sharan. В принципе, процесс мало чем отличается для других моделей машин, но могут быть определенные различия в процедуре:

1. Первое, что вам нужно будет сделать – это получить доступ непосредственно к устройству. В некоторых авто он ограничен. Иногда достаточно будет только снять переднее колесо и защиту, то есть подкрылок. Но иногда этому может мешать гидроусилитель и патрубки системы охлаждения, в результате чего антифриз придется снимать, а ГУР демонтировать. В любом случае, в зависимости от конструкции транспорта, необходимо получить доступ к компрессору, чтобы демонтировать подшипник шкива, если он заклинил. Если вы решили получить доступ сверху, а не со стороны днища, как в случае с Volkswagen Sharan, вам необходимо снять впускной коллектор. Демонтируйте планку инжектора.
2. Клапан давления бензина можно не отключать. Просто демонтируйте его с планки.
3. Теперь вам нужно снять крепления самой планки. Для этого воспользуйтесь гаечным ключом или отверткой, в зависимости от крепления. Планку можно демонтировать вместе с форсунками.
4. Далее, используя гаечный ключ, открутите штифты впускного коллектора. Сделав это, с устройства нужно снять воздушную трубку и патрубок вентиляции картера. Демонтируйте сам коллектор. Возьмите старые тряпки и заткните ими впускные отверстия ГРМ, чтобы в процессе работы в него не попали какие-нибудь гайки или другая мелочь.
5. Теперь, чтобы добраться до подшипника шкива компрессора, который заклинил, вам осталось демонтировать генератор. Устройство вместе с компрессором в нашем случае держится при помощи винтов, каждый из которых крепится к блоку мотора. Демонтируйте винты и снимите генератор.
6. Шланги, которые подводят к компрессору, резиновые, поэтому стравливать давление не потребуется. Вам необходимо открутить гаечку, которая крепит фрикционный шкив. Для этого можете использовать отвертку.
7. Теперь следует снять фрикционный шкив. Для этого можете воспользоваться двумя отвертками, которые вы заранее подготовили, и демонтируйте шкив со шлицов вала. Здесь же обратите внимание на то, что под демонтированным шкивом вы можете увидеть несколько регулировочных шайб – их может быть от одной до трех, в зависимости от конструкции и модели транспорта. Так вот, эти шайбы вам нельзя терять ни в коем случае. Если они куда-то денутся, то работа будет незавершенной. А в случае потери подобрать их будет очень трудно.
8. Если у вас есть специальное устройство для демонтажа стопорных колец, то оно вам сейчас пригодится. Если же нет, то используйте отвертку с плоским наконечником. Демонтируйте стопорное кольцо.
9. Теперь можно произвести демонтаж шкива муфты. В этом случае также можно воспользоваться отверткой со шлицевым наконечником.
10. Таким образом вы получите доступ к подшипнику, который заклинил. Если он заклинил впервые и вы его никогда не меняли, то он, скорей всего, будет завальцован в месте установки. Но это не должно останавливать, ведь вы уже проделали большую часть работы и отступать не имеет смысла. Возьмите молотой и головку на «32». Вам необходимо выбить элемент, из-за которого появился лишний гул. Приобретите идентичный подшипник и замените его на новый. Не забудьте его смазать.
11. Всю дальнейшую сборку необходимо осуществлять в обратной последовательности. Есть несколько нюансов, которые необходимо отметить. Когда будете монтировать фрикционный шкив вместе с теми самыми шайбами, которые нельзя потерять, обратите внимание на сами шлицы. В одном месте шлица не будет видно, как и на диске. Таким образом показано правильное положение шкива на валу.
12. Когда сборка закончена, необходимо проверить работоспособность муфты. Вращайте диск, при этом фрикционный шкив вращаться не должен. При вращении ничто не должно нигде цепляться. Также обратите внимание на то, что гайку, которая крепит фрикционный шкив, следует поменять на новую. Если же такой возможности нет, то резьбу, куда она заходит, следует смазать резьбовым герметиком. При монтаже впускного коллектора его уплотнительную резинку следует промазать небольшим слоем термостойкого и топливо-стойкого герметика. Когда вы будете устанавливать гайки, не забывайте о том, что все нужно сделать правильно. В частности, необходимо помнить про последовательность гаек и усилие натяжки.

Так процедура замены элемента завершена. Как можно понять, этот процесс не такой легкий, можно даже сказать – сложный. Заранее прикиньте свои силы и возможности – стоит ли делать это самому? Возможно, целесообразней заплатить деньги, но быть уверенным в качестве работы? Надеемся, что наша инструкция поможет вам.

Покупайте подшипники под модель своего авто. Эти элементы могут различаться в зависимости от модели и года выпуска транспорта. А забивать силой неподходящий подшипник в место установки – не лучшее решение.

Как заменить подшипник компрессора кондиционера на Приоре в домашних условиях

1. Ставим домкрат под переднее правое колесо, срываем болты на колесе и поддомкрачиваем колесо. Далее полностью выкручиваем болты и снимаем колесо.

1. Используя ключ на «8» и TORX, откручиваем крепежи брызговиков и пыльников, затем снимаем их.

1. Далее откручиваем натяжной ролик генератора.

1. Используя головку на «8», необходимо открутить болт крепления муфты, после чего аккуратно снимаем верхнюю крышку муфты. Будьте осторожны, чтобы не потерять шайбу.

1. Снимаем стопорное кольцо, которое фиксирует шкив муфты на валу компрессора, затем снимаем все это хозяйство и выбиваем подшипник из посадочного гнезда. Если у вас подшипник закернен, то есть посажен, а затем по окружности нанесены фиксирующие насечки, то достать подшипник будет сложнее. Лучше всего если запрессовка и выпрессовка будет производиться с использованием пресса, без него можно все испортить.

1. Берем новый подготовленный подшипник и запрессовываем его на место, если у вас нет пресса или приспособы для этого, можно съездить на ближайшее СТО, там вам без проблем помогут.

1. Теперь берем зубило или аналогичное устройство и керним засечки по кругу, тем самым фиксируя подшипник внутри шкива.

Вот собственно и все мучения, осталось собрать все в обратном порядке, одеть ремень и проверить пропал ли свист. На этом у меня все, работа выполнена, надеюсь, результатом вы довольны!? Всем пока и до новых встреч на ВАЗ Ремонт.

Как заменить подшипник шкива и муфту компрессора кондиционера Лада Ларгус

Шкив компрессора установлен на двухрядном шариковом подшипнике.

При выпрессовке подшипник разрушается, поэтому выпрессовываем его только для замены

Стравливаем хладагент из системы кондиционирования и снимаем компрессор, как описано в статье – Как снять компрессор кондиционера автомобиля Лада Ларгус

Удерживая ротор компрессора от проворачивания специальным приспособлением

Приспособление для фиксации ротора компрессора

Откручиваем гайку крепления прижимной пластины

С помощью съемника спрессовываем прижимную пластину с вала компрессора

Если прижимная пластина сидит туго, и приржавела к шлицам вала, не пытайтесь ее снять, вставляя отвертку в зазор между шкивом и пластиной. Это приведет к деформации пластины.

Для снятия прижимной пластины используем специальный съемник
