Как проверить стартер на ваз 2107

Подготовка к ремонту и демонтаж устройства

Стартерный узел на отечественных «семерках» — это четырехполосный электрический мотор, оснащенный четырьмя токами. Данный узел представляет собой двигатель постоянного напряжения. Его поломка приведет к тому, что коленчатый вал силового агрегата не сможет прокручиваться при попытке запуска мотора.

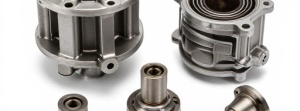

Конструкция стартерного устройства модели 4216.3708-02 для ВАЗ-2107

Устройство механизма 4216.3708-02:

• 1 — передняя защитная крышка устройства;
• 2 — уплотнительный элемент, предназначен для защиты узла от попадания влаги и пыли внутрь конструкции;
• 3 — обгонная муфта, оснащается шестеренкой приводного устройства;
• 4 — сам рычаг привода;
• 5 — перегородка, разделяющая две составные части механизма;
• 6 — стяжная шпилька;
• 7 — шток;
• 8 — втягивающее реле механизма;
• 9 — шайбы, предназначенные для регулировки;
• 10 — кожух шкива якорного устройства;
• 11 — стопорная шайба;
• 12 — задняя защитная крышка, выполненная из металла;
• 13 — держатель щеточного механизма;
• 14 — корпус, в который установлено статорное устройство;
• 15 — якорный узел механизма;
• 16 — ось, на которую монтируется рычажное устройство приводного узла;
• 17 — стопорное металлическое кольцо;
• 18 — уплотнительный элемент, выполненный в виде кольца;
• 19 — ограничитель, выполнен в виде кольца и предназначен для ограничения хода шестеренки.

Конструкция стартерного устройства для «семерки» 57722.3708
Основные конструктивные элементы модели 5722.3708:

• 1 — гайки, используются для фиксации задней крышки механизма к основной части устройства;
• 2 — задняя крышка узла, производится из металла;
• 3 — болты, использующиеся для фиксации щеточного механизма;
• 4 — пружинные элементы для щеток;
• 5 — непосредственно щеточный механизм;
• 6 — статорный узел, оборудуется магнитными элементами;
• 7 — якорное устройство;
• 8 — упорная шайба;
• 9 — опора шкива якорного механизма;
• 10 — центральная шестеренка редукторного устройства;
• 11 — планетарные шестеренки редукторного механизма;
• 12 — основной вал приводного узла;
• 13 — наружная шестеренка редукторного устройства, оборудованная внутренними зубчиками;
• 14 — уплотнительный элемент, выполненный в виде кольца, используется для того, чтобы не допустить негативного воздействия воды и пыли на конструкцию устройства;
• 15 — опора шкива приводного механизма;
• 16 — упорная шайба;
• 17 — стопорный элемент для шкива приводного устройства, выполнен в виде кольца;
• 18 — еще один стопорный компонент, только предназначенный для рычага приводного узла;
• 19 — шайба;
• 20 — муфта рычага приводного узла;
• 21 — опора рычага;
• 22 — рычаг приводного устройства;
• 23 — сам приводной узел;
• 24 — элемент ограничения хода приводного узла, выполнен в виде кольца;
• 25 — запорное кольцо ограничительного элемента;
• 26 — втягивающее реле механизма;
• 27 — болты, использующиеся для фиксации втягивающего реле устройства;
• 28 — возвратный пружинный элемент;
• 29 — сердечник втягивающего реле механизма;
• 30 — защитная крышка механизма, устанавливающаяся спереди;
• 31 — стяжные шпильки устройства.

Независимо от модели устройства, узел монтируется в моторном отсеке. Стартерный механизм можно увидеть справа от блока цилиндров силового агрегата. Он фиксируется в посадочном месте посредством трех винтов и крепится на картере системы сцепления.

Работы удобнее проводить в специально оборудованном помещении – гаражном боксе. ВАЗ 2107 устанавливается над смотровой ямой, для проведения ремонтно-восстановительных операций необходимы набор гаечный ключей, комплект головок с воротком и приспособление для выпрессовки подшипника. В случае неисправности помимо бендикса еще нескольких узлов имеет смысл поменять стартер в сборе. На автомобиле, где в системе питания инжектор ремонтные работы лучше проводить снизу.

Порядок демонтажа стартера на автомобиле ВАЗ 2107 следующий:

1. Отключаем аккумуляторную батарею и вынимаем ее из моторного отсека.
2. Откручиваем клемму и отсоединяем клемму и провод, по которому подается питание на стартер.
3. Вывинчиваем болты крепления устройства, обеспечивающего запуск двигателя.
4. Вынимаем агрегат в сборе с механизмом подачи бендикса из отверстия в корпусе.

На автомобиле ВАЗ 2107 на двигателе, которого установлен инжектор, потребуется выполнения целого ряда дополнительных операций. В таком случае замена неисправного узла возможна только снизу. Для обеспечения доступа к узлу нужно снять стальную защиту и пыльники, закрывающие моторное отделение снизу. Остальные операции, проводимые на стартере, осуществляются аналогично описанному.

Проверка стартера ВАЗ 2107

После демонтажа стартера с автомобиля производим его разборку, и произвести дефектацию узлов. Особое внимание уделяется состоянию бендикса и втулок подшипника скольжения, для осмотра нужно разобрать корпус. Аккуратно вынимаем из гнезд щетки и очищаем коллектор от загрязнений. Собираем устройство и проверяем его работоспособность при помощи аккумулятора.

Установка механизма запуска двигателя ВАЗ 2107 производится в порядке обратном снятию. Если в ходе испытаний выявлено, что стартер не подлежит восстановлению, производится замена его новым. Если на машине установлен инжектор после подключения аккумулятора потребуется некоторое время для создания необходимого давления в бензопроводе. Запуск двигателя следует производить только после прекращения работы насоса.

В «семерке», как в большинстве автомобилей, стартер расположен в нижней части двигателя возле коробки передач. Работы по замене стартера необходимо проводить на яме или подъемнике, чтоб иметь свободный доступ к болтам крепления и клеммам подключения электропитания. Собственно, единственная проблема при демонтаже/монтаже стартера – его неудобное расположение. Работы не требуют специального инструмента и подготовки.

Отсоединить клеммы аккумулятора (можно снять аккумулятор, без него работы будет выполнять удобнее).

Снять щиток для защиты от грязи, если он установлен внизу моторного отсека.

Открутить крепления жгута проводов, которые идут к стартеру.

Открутить гайки и отсоединить управляющий и силовой провод от тягового реле.

Выкрутить два верхних и один нижний болт крепления (Один из верхних расположен крайне неудобно, поэтому некоторые «мастера» не ставят его на место после того, как выкрутят. Это ослабляет крепление и может привести к поломке в условиях воздействия динамических нагрузок и вибраций на узел).

Снять стартер, вынимая его вниз, под автомобиль.

После этого можно проверить работоспособность стартера и, при необходимости, отремонтировать или заменить его.

Перед проверкой стартера необходимо тщательно очистить его от загрязнений. Затем следует убедиться в работоспособности тягового реле. Для этого необходимо подать на корпус стартера «минус», а на вывод «50». Исправное втягивающее (тяговое) реле выдвинет шестеренку стартера вперед, при этом произойдет характерный щелчок. Если реле исправно, необходимо при помощи мультиметра проверить обмотки стартера.

Для доступа к обмотке следует снять щеточный узел. Проверка производится в два этапа:

1. Проверка на замыкание. Подключить один щуп к корпусу, вторым последовательно касаться выводов обмоток. Если обмотка не замкнута, сопротивление должно быть не менее 10кОм.
2. Проверка на обрыв. Соединить щупы прибора с выводами обмоток. В случае обрыва мультиметр покажет «бесконечность».

Далее необходимо проверить обмотку якоря. Если якорь не замкнут, сопротивление между корпусом и контактными пластинами должно быть выше 10кОм.

Если стартер ВАЗ 2107 (карбюратор, инжектор) имеет замкнутые или оборванные обмотки, необходима его замена. Перемотать обмотку в условиях мастерской практически нельзя.

Работа по установке стартера не сложная, но крайне ответственная. Поэтому перед установкой необходимо произвести визуальный осмотр, проверить комплектацию, убедиться в работоспособности стартера, в наличии центрирующей втулки стартера.

Установить стартер на штатное место и прикрутить самым длинным из болтов, затем парой более коротких.

Затянуть болты.

Установить силовой и управляющий провод, затянуть гайки крепления клемм.

Прикрутить опору жгута проводов стартера.

Установить аккумулятор, подключить к нему клеммы.

Установить (при наличии) грязезащитный щиток.

Совет: чтобы облегчить работы по снятию и установке стартера ВАЗ 2107, стоит перед началом работ снять воздушный фильтр на карбюраторном двигателе или растяжки впускного патрубка на инжекторе.

Ремонт стартера ВАЗ 2107 – снятие, замена и установка стартера своими руками

Здравствуйте, уважаемые автолюбители! Особенно здравствуйте, все владельцы ВАЗовской «семёрки»! Потому, что речь пойдет именно о ней – ВАЗ 2107.

Хотя, отечественному автопрому особо похвастаться нечем, если учитывать модельную линейку и качество выпускаемых авто, но всё же, есть экземпляры авто, на которые следует обратить внимание.

ВАЗ 2107 – это автомобиль, который заслужено можно назвать народным. Благодаря несколько непривычному дизайну, это авто заметно выделяется из серии «классических» ВАЗовских машин.

Этот факт, дополненный небольшими конструкционными отличиями, стал причиной, по которой модель достаточно долго продержалась на конвейере. Порой казалось, что «семёрка» будет выпускаться вечно, но время берёт своё.

Тем не менее, по дорогам страны передвигаются сотни тысяч автомобилей седьмой модели, которая ещё очень долго будет лидировать в рейтингах популярности среди «классики».

Устройство автомобиля ВАЗ 2107 принципиально не отличается от прежних моделей. Самым большим нововведением последних лет стала установка инжекторной системы питания вместо привычного карбюратора.

Остальное – классика. Касается это и системы пуска. Именно поэтому для каждого автолюбителя, купившего ВАЗ 2107, как снять стартер, остаётся актуальным вопросом.

Снятие стартера ВАЗ 2107 в гараже, своими руками

Как и в большинстве других автомобилей, в «семёрке» стартер находится у нижней части двигателя. Для того, чтобы добраться до него необходимо иметь смотровую яму или эстакаду, так как через верх его не извлечь.

Неудобное расположение – это единственная трудность при демонтаже стартера. В остальном всё предельно просто, никаких специальных инструментов или особых знаний не потребуется.

Снятие стартера ВАЗ 2107 происходит только при выключенном зажигании следующим образом:

• для начала снимается крышка аккумуляторной батареи и отсоединяется клемма «массы»;
• снимается грязезащитный щиток, если такой устанавливался в нижней части моторного отсека;
• для удобства снимается аккумуляторная батарея с опорой;
• откручивается зажим жгута проводов, ведущих к стартеру;
• откручиваются и снимаются провода с тягового реле стартера;
• отвинчиваются три болта крепления стартера (два вверху и один внизу) после чего стартер снимается под автомобилем.

На этом этапе стартер полностью готов к ремонту или техническому обслуживанию.

Самостоятельная замена стартера ВАЗ 2107

Если для ремонта стартера можно найти хорошего, знающего помощника, то устанавливать его обратно в машину придётся самому. Занятие это вовсе не неудобное, но достаточно ответственное, поэтому провести его следует очень аккуратно с соблюдение порядка, указанного ниже.

Для того, чтобы была проведена замена стартера ВАЗ 2107, а точнее, его установка на штатное место, необходимо проделать следующее:

• перед установкой внимательно осмотреть стартер, его комплектацию, качество сборки, наличие центрирующей втулки;
• стартер устанавливается на штатное место снизу автомобиля и прикручивается самым длинным болтом, после чего ввинчиваются два других болта крепления и затягиваются;
• устанавливаются клеммы проводов и затягиваются гайки;
• устанавливаются и закрепляются опоры жгута проводов;
• прикручивается опора аккумулятора, батарея ставится на место;
• подключаются клеммы аккумулятора, закрывается защитная крышка;
• проводится проверка работоспособности электросистемы и устанавливается грязезащитный щиток.

Основные причины неисправности стартера

Причины, по которым на инжекторе или карбюраторе ВАЗ-2107 перестает работать узел и требуется его снятие и разборка:

1. Аккумулятор. Батарея на карбюраторных и инжекторных ДВС может разрядиться полностью либо выйти из строя. Возможно, АКБ разряжена не до конца, но оставшегося заряда недостаточно для прокручивания стартерного механизма и коленвала. Проблема разряда решается методом подзарядки, а неисправный аккумулятор придется менять на новый.
2. Окисление контактных частей на батарее. При наличии окисления на выводах устройства появится белый налет. Его надо аккуратно удалить с помощью щетки либо мелкозернистой наждачной бумаги.
3. Неисправность контактных составляющих стартерного узла. Возможно, они повреждены или на них появился нагар. На контактах механизма может образоваться окисление.
4. Произошел обрыв в обмотках устройствах либо электрической цепи, к которой подключен узел. Потребуется детальная диагностика и прозвон электролиний.
5. Износился щеточный узел либо произошло подгорание коллекторного устройства. Такие проблемы решаются путем замены составляющих элементов.
6. Появление замыкания в обмотках либо на держателе щеток. Замыкание свидетельствует о неисправностях в электрической составляющей. Нужна прозвонка.
7. Неполадки в работе втягивающего реле. О такой неисправности сообщат многократные щелчки либо произвольное отключение устройства. Проблема, как правило, обусловлена снижением величины напряжения в бортовой сети машины. На реле надо проверить контакты.
8. Неисправности в работе бендикса. Этот элемент называется муфтой свободного хода.
9. Повреждение зубчиков приводного механизма либо маховика. Изношенные элементы подлежат замене.
10. Износ подшипниковых устройств либо пружинных элементов втягивающего реле. Эта деталь обычно не подлежит ремонту, поэтому ее надо менять.

О причинах неполадок в работе стартерных механизмов рассказал канал Автоэлектрика ВЧ.

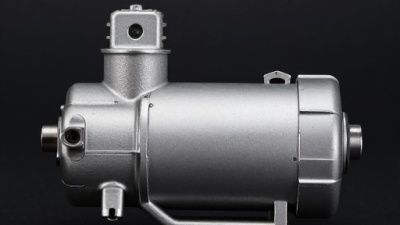

Замена стартера lada 2107 (ваз 2107)

Стартер — это неотъемлемое устройство любого современного транспортного средства с двигателем внутреннего сгорания. Не вдаваясь в детали, можно охарактеризовать стартер как электрический двигатель постоянного тока, имеющий достаточно большую мощность и отвечающий за запуск мотора автомобиля.

Стартер, как и любая другая деталь, со временем изнашивается и выходит из строя, поэтому рано или поздно любой владелец автомобиля может столкнуться с необходимостью его демонтажа с целью дальнейшего ремонта или замены. Сегодня речь пойдет о том, как снять стартер на ВАЗ 2107 в гаражных условиях без привлечения сторонних специалистов.

Если по каким-либо причинам нет возможности самостоятельно осуществить данные работы, то автомобиль можно предоставить в распоряжение работников СТО, однако в таком случае надо быть готовым к дополнительным финансовым затратам.

Ставим противооткатные упоры

Выполнение нескольких простых действий, связанных с подготовкой ВАЗ 2107 к ремонтным работам, существенно сэкономит ваше время, улучшит качество технического обслуживания и будет являться гарантией безопасности вашего здоровья.

1. Место, где будет осуществляться техническое обслуживание машины, должно иметь хорошее и равномерное освещение. В некоторых случаях достичь этого получается только благодаря использованию дополнительных средств освещения.
2. Из-за того, что стартер в автомобиле ВАЗ 2107 расположен в нижней части мотора, работы по его демонтажу следует осуществлять на эстакаде или смотровой яме. Снять стартер через верх не получится.

Машина должна быть надежно зафиксирована при помощи стояночного тормоза или противооткатных упоров. В противном случае существует вероятность того, что транспортное средство начнет самопроизвольное движение.

Инструкция по демонтажу стартера на ВАЗ 2107

Отключаем аккумулятор

• Первым делом необходимо обесточить электрическую сеть машины посредством отключения аккумуляторной батареи.
• Далее следует снять грязезащитный щиток, который будет присутствовать в том случае, если на «семерке» установлен двигатель инжекторного типа.
• Крепежный болт, находящийся в нижней части щитка стартера, откручивается при помощи торцевого ключа (размер зева которого равен 10мм) с удлинителем.

Откручиваем гайки

• На следующем этапе откручиваются три крепежных болта, фиксирующих стартер с картером сцепления. Для этого используется торцевой ключ с зевом 13мм.
• Если на автомобиле установлен двигатель карбюраторного типа, то демонтажу подлежат воздуховод и воздушный фильтр. Если двигатель инжекторного типа, то демонтировать нужно растяжки впускного трубопровода.

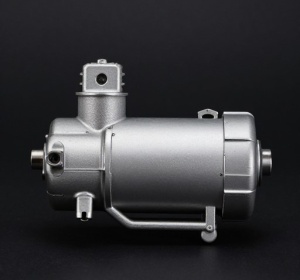

Снимаем стартер

• При помощи торцевого ключа с зевом 13мм откручивается крепежная гайка, находящаяся на щитке стартера, после чего вытягивается и сам щиток.
• На заключительном этапе следует отвернуть крепежную гайку, соединяющую электрические провода стартера и аккумуляторную батарею, после чего можно вынимать стартер.

Монтаж стартера выполняется строго в обратном порядке.

Подробно об особенностях замены стартера:

В большинстве случаев ремонт стартера ВАЗ 2107 можно сделать самостоятельно, сэкономив массу времени. Поэтому давайте освоим некоторые приемы диагностики, «лечения» этого механизма и разберемся с ситуациями, когда поможет только замена.

Оцениваем масштаб неисправности

Если при повороте ключа в замке зажигания стартер не крутит, никаких щелчков и звуков не слышно, то причина может заключаться в этом:

• разряжена или неисправна аккумуляторная батарея;
• окислены контакты АКБ;
• проблема с контактами самого стартера;
• обрыв в обмотках прибора или электроцепи автомобиля.

Когда стартер крутит медленно, слышны щелчки тягового реле, то причина может быть такой:

• заряд в аккумуляторе есть, но его не хватает, чтобы хорошо раскрутить движущиеся части стартера;
• на контактах образовался нагар или они окислились;
• износ щеток или подгорел коллектор;
• замыкания в обмотках или щеткодержателях.

Неоднократное срабатывание реле и его самопроизвольное отключение может быть вызвано падением напряжения в сети из-за окислившихся контактов или неисправности тягового реле. Когда стартер крутит, но маховик не вращается, причин может быть несколько:

• проблема с муфтой свободного хода (бендиксом);
• повреждены зубья привода или маховика;
• изношены подшипники или пружины тягового реле.

Это, пожалуй, основные неисправности и часто встречающиеся их объяснения. Они одинаково справедливы для карбюраторных моделей и инжекторов.

Что делать в первую очередь?

Разборка механизма — не первоочередная задача, так как питание стартера связано с аккумуляторной батареей, то и начинать надо с нее. Если автомобиль не слишком старый, вряд ли проблемы будут лежать в устройстве самого стартера. Достаточно произвести очистку контактов аккумулятора или самого устройства, чтобы все снова заработало в нужном режиме.

ЭТО ИНТЕРЕСНО: Как снять печку на газ 31105

Сложности начинаются, когда машина отработала солидный срок и ее эксплуатация не была деликатной.

Если после полной проверки электрооборудования вашего ВАЗ 2107 стартер так и не заводится или продолжает работать с перебоями, значит, причина находится внутри устройства и необходимо снять и разобрать стартер.

На этой модели как в карбюраторном, так и в инжекторном исполнении, он установлен довольно-таки неудобно. Чтобы к нему нормально подобраться, придется загнать автомобиль на эстакаду либо смотровую яму.

После того как отключено зажигание, можно приступать к «операции». Проводить ее нужно в следующем порядке:

• снимаем с аккумулятора клемму «масса»;
• если снизу имеется защитный грязевой кожух, то необходимо демонтировать и его;
• снять электропровода со втягивающего реле;
• откручиваем три крепежных болта (два верхних, один нижний);
• снимаем стартер.

Как видите, ничего сложного. Единственное, в случае инжекторной модели механики советуют снять еще и растяжки впускного патрубка. Теперь предстоит разборка самого устройства.

Как проверить стартер на работоспособность?

Прежде чем отремонтировать устройство, надо произвести его диагностику. Это позволит определить тип неисправности и порядок действий при выполнении ремонта своими руками. Есть два вариант проверки стартера — со снятием либо без него.

Чтобы произвести диагностику работы стартерного устройства без демонтажа, потребуется металлическое изделие. Оно будет использоваться для замыкания контактных клемм на выходе механизма. В качестве металлического предмета можно применить кусок электрокабеля либо отвертку с оголенным стержнем.

При наличии искрения, но отсутствии прокручивания стартерного устройства, делается следующее:

1. Выполняется диагностика контактных клемм на АКБ, нужно убедиться в отсутствии окисления на выводах. При наличии налета белого или другого цвета очистка выполняется с помощью наждачной бумаги. При ее отсутствии можно воспользоваться ножом, но действовать надо аккуратно.
2. Проверяется работа втягивающего реле. Следует разбирать узел и в случае необходимости заменять устройство.
3. Производится диагностика целостности электроцепи между втягивающим реле устройства и самим механизмом. Узел также придется разобрать. Причина может заключаться в повреждении проводки.

Стартерный узел вращает коленвал, но вращение недостаточное для запуска мотора:

1. Надо проверить заряд аккумулятора и при необходимости восполнить его. При отсутствии возможности подзарядки допускается «подкурить» машину от транспортного средства с заряженной батареей.
2. Требуется диагностика целостности кабелей питания, подключенных к стартерному механизму. Возможно, произошел обрыв или пробой изоляции.

При прокручивании ключа в гнезде замка коленвал не проворачивается, а раздаются щелчки устройства:

1. Разряд батареи. Требуется подзарядка.
2. Повреждены контакты либо их плохое качество. Речь идет о контактных элементах, подсоединенных к стартерному узлу. Надо проверить целостность деталей и выполнить их подтяжку при необходимости.

Если описанные выше действия не помогли, надо проверить работу тягового реле. Также проблема может заключаться в работе замка зажигания. Если диагностика не позволила определить причину, потребуется разбор и проверка выключателя. Чтобы точно убедиться в неработоспособности замка, надо качественно прочистить все контакты и места соединений.

Пользователь Аккумуляторщик показал, как можно проверить ток стартерного устройства на механизме, не снятом с автомобиля.

После снятия стартерный механизм надо надежно зафиксировать в тисках. Делать это следует аккуратно, чтобы не повредить устройство. Затем к нему нужно подключать питание от батареи и с использованием отвертки или куска кабеля замкнуть контактные винты. Если механизм начал крутиться, то проблема заключается в работе втягивающего реле.

Дальнейшая диагностика:

1. Чтобы убедиться в работоспособности тягового реле, к нему подключается положительный вывод от батареи. Отрицательный контакт соединяется с корпусом механизма. Если этот элемент рабочий, то якорное устройство выдвинет шестеренку. Этого можно не увидеть, но раздастся характерный щелчок.
2. Затем производится проверка целостности щеточного механизма и якоря, для этого на узел подается 12-вольтное напряжение. Чтобы проверить работу якорного устройства, берется бытовая лампа на 220 вольт и соединяется в место разрыва между обмоткой и шкивом. Если в результате подключения источник освещения стал гореть либо появляются искры, то якорный элемент подлежит замене. При искрении можно услышать запах гари.
3. Для диагностики щеточного узла используется лампа на 12 вольт. Устройство подключается к щеточному узлу либо корпусу механизма. Если в результате подключения источник освещения стал гореть, то щетки подлежат смене.
4. Выполняется диагностика бендикса. Для этого нужно уложить мягкую прокладку вокруг детали и зажать ее в тиски. Надо проверить качество функционирования самой муфты. Если в результате физического воздействия она проворачивается в разные стороны, то бендикс подлежит замене. Муфта должна прокручиваться только в одну сторону.

При выполнении диагностики стартера на ВАЗ-2107 надо помнить, что большинство неисправностей обусловлены неполадками электроцепей, а также аккумулятора или втягивающего реле.

Как поменять стартер на ваз 2107

Автомобильный стартер является основным элементом системы пуска двигателя, и предназначен для его запуска путем проворачивания коленвала.

По сути, это электрический двигатель постоянного тока, приводимый в работу замыканием электрической цепи путем проворачивания ключа зажигания. Автостартер состоит из статора, якоря (ротора), щеткодержателя со щетками, а также тягового реле и привода.

Во всех ВАЗовских классических моделях, в т.ч. и в «семерке», он расположен в нижней части двигателя, и закреплен на картере сцепления.

Неисправности

Учитывая, что стартер является сложным электротехническим устройством, неисправности в нем могут возникать достаточно часто, однако большинство из них устраняется путем ремонта. К неисправностям, которые не подлежат устранению и требуют замены всего узла, относятся:

• повреждение коллектора вследствие износа щеток или других причин;
• замыкание или обрыв обмотки статора;
• замыкание или обрыв обмотки якоря;
• полный износ втулок подшипников якоря.

При выявлении перечисленных выше неисправностей стартер лучше заменить на новый. В противном случае ваш автомобиль либо вообще не заведется, либо же могут возникнуть серьезные неполадки в бортовой электрической цепи автомобиля.

Цена

Каталожный номер оригинального «семерочного» стартера — 2107.3708010-01. Его цена составляет примерно 2500-3000 рублей. Можно также приобрести и усовершенствованные модели – стартеры со встроенным редуктором, которые сегодня пользуются огромной популярностью.

Их преимущество заключается в том, что если даже аккумулятор частично разряжен, стартер за счет редуктора обеспечивает достаточное для запуска двигателя количество оборотов маховика. Цена на такие модели начинается от 3500 рублей. Стоимость работы по замене стартера на СТО в среднем составляет 500-600 рублей.

Замена

Инструмент:

• торцовый ключ на 10;
• торцовый ключ с удлинителем на 13;
• отвертка.

Порядок выполнения работ

1. Автомобиль ставим на смотровую яму или эстакаду, фиксируем его стояночным тормозом.
2. Открываем капот, отключаем провод массы от аккумулятора.
3. Торцевым на 10 откручиваем болт нижнего крепления теплозащитного щитка стартера.
4. Демонтируем корпус воздухофильтра и шланг подачи теплого воздуха (для инжеторных – снимаем крепления впускного трубопровода).
5. С помощью торцового ключа с удлинителем на 13 откручиваем 3 болта крепления корпуса стартера. Нижний болт лучше откручивать из смотровой ямы.
6. Используя ключ на 13, выворачиваем гайку (на инжекторном – две гайки) фиксирующие щиток стартера. Извлекаем его.
7. С помощью торцового ключа с удлинителем на 13 откручиваем 3 болта крепления корпуса стартера. Нижний болт лучше откручивать из смотровой ямы.
8. Тем же инструментом откручиваем гайку фиксации наконечника провода, идущего на «+» АКБ.
9. Отсоединяем провод пускового реле.
10. Извлекаем стартер со стороны задней стенки моторного отсека.
11. Устанавливаем на его место новый стартер.
12. Монтажные работы производим в обратном порядке.

Заключение

Установив новый стартер, включите зажигание и запустите двигатель. Никаких посторонних звуков при этом не должно быть. Стартер должен включаться после щелчка втягивающего реле и прекращать работу при откидывании ключа зажигания назад.

mylada.net

Самостоятельная замена стартера на ВАЗ 2107-2105

Стартер автомобилей ВАЗ всех моделей «классики», как 2105, так и 2107 полностью одинаковый в устройстве и креплению. Так что процедура его замены будет идентичной. Сразу хочется отметить, что при наличии всевозможного инструмента, это устройство снимается с автомобиля очень быстро и просто. Хотя, на самом деле достаточно лишь одного ключа на 13

Источник: https://autoprivat.ru/remont_avto/kak_pomenyat_starter_na_vaz_2107.html

Как отремонтировать стартер автомобиля своими руками?

Процедура ремонта стартера ВАЗ-2107 включает в себя два этапа. Речь идет о разборке устройства и дефектовке его составляющих деталей.

Разборка устройства

При выполнении разбора устройства надо поменять дефектные детали на новые:

1. Сначала выкручивается гайка, расположенная на нижнем контактном винте втягивающего реле. От винта отключается вывод с обмотками, для этого демонтируется пружинный элемент, а также две шайбы. Откручивается три болта, которые фиксируют само реле к крышке механизма. Винты расположены со стороны приводного устройства. Придерживая якорный механизм, выполняется снятие втягивающего реле.
2. Из якорного механизма извлекается пружинный элемент. Якорь тянется вверх и выводится из зацепления с рычагом приводного устройства. Элемент извлекается.
3. Откручивается два болта, фиксирующие защитный кожух устройства, затем защита снимается. С помощью отвертки поддевается стопорное кольцо шкива роторного механизма, а также шайба. Откручивается два стяжных винта, после чего крышка отсоединяется со стороны приводного устройства от корпуса механизма. Демонтаж производится вместе со статорным устройством.
4. Откручиваются болты, которые крепят обмотку статорного механизма и соединительную электроцепь. Перемычки отсоединяются от держателя щеток. Производится демонтаж изолирующей трубки.
5. Крышка стартерного механизма со стороны коллекторного устройства отсоединяется от корпуса.
6. Из механизма для фиксации щеток извлекается перемычка обмоток. Производится демонтаж щеток статора, а также пружинного элемента, эти детали надо поддеть с помощью отвертки.
7. Выполняется выпрессовка заднего подшипникового устройства, сделанного в виде втулки. Эта деталь располагается на задней крышки стартерного механизма. Для снятия потребуется оправка соответствующего диаметра. Также извлекается шплинт оси рычага приводного механизма, он расположен в передней крышке. Для выполнения этой задачи понадобится отвертка с плоским лезвием.
8. Производится снятие резиновой заглушки, после чего из зацепления с бендикосм выводится рычаг приводного устройства. Выполняется демонтаж якорного механизма с муфтой.
9. Затем надо сдвинуть упорную шайбу, которая фиксируется на шкиве якорного элемента. Она сдвигается в сторону муфты приводного устройства. Демонтируется стопорный элемент, выполненный в виде кольца, для этого его надо разжать с помощью двух отверток. При наличии щипцов лучше удобнее будет использовать этот инструмент. Муфта снимается с привода.
10. Производится демонтаж переднего подшипника из крышки механизма, для этого его надо выпрессовать. Процедура выполняется со стороны приводного устройства.

Канал Ремонт и обслуживание авто показал процедуру самостоятельной разборки стартерного механизма для классических моделей ВАЗ.

Дефектовка составляющих элементов выполняется так:

1. Сначала производится замер высоты щеток на механизме. Со временем детали изнашиваются. Поэтому, если высота составит 1,2 см или меньше, щетки подлежат замене.
2. Выполняется визуальная проверка состояния обмотки. На ней не должно быть следов повреждения изоляции или ее прогара. На полюсах статорного устройства должны отсутствовать механические повреждения в виде трещин и других дефектов. При их наличии обмотка подлежит замене либо перемотке.
3. Осматривается втулка на крышке со стороны коллекторного устройства. Она не должна быть изношенной, трещины или любые другие дефекты не допускаются.
4. Выполняется визуальная проверка якорного элемента. На нем не допускается наличие задиров, забоин, в частности, речь идет о шлицах и вале. На коллекторном механизме якоря не должно быть следов подгорания, иначе он подлежит замене.
5. Затем надо проверить, насколько легко якорное устройство втягивающего элемента перемещается. Нужно убедиться, что контактные винты пластины замыкаются, для этого потребуется омметр либо мультиметр.
6. Осматриваются шестеренки муфты приводного устройства. На ее зубчиках не должно быть следов износа.
7. Выполняется визуальная проверка рычага приводного механизма. На нем не допускаются следы трещин и прочих дефектов, а также износ пазов.

Одно из слабых устройств стартера ВАЗ-2017 — бендикс, но зачастую ремонту он не подлежит, только замене.

Канал altevaa TV рассказал о проверке обмоток с целью определения их неисправностей и выполнения замены деталей.

Особенности сборки

Процедура сборки выполняется в обратном порядке:

1. При необходимости производится прочистка поверхности коллекторного устройства якоря. Для чистки используется наждачная бумага мелкой зернистости. После очистки коллекторный механизм надо обдуть сжатым воздушным потоком, а также обработать топливом либо спиртовым раствором.
2. Затем шлицевая поверхность шкива якорного элемента обрабатывается моторной жидкостью. Также обработке подлежат цапфы шкива, шестеренка приводной муфты и подшипниковые элементы, расположенные в крышках устройства.
3. Когда сборка механизма будет завершена, с помощью штангенциркуля выполняется диагностика осевого зазора вала якорного устройства. Для этого вал перемещается в одну сторону — к коллекторному механизму, а затем в другую — к приводу. Надо произвести замер разности параметров выступания шкива из крышки со стороны приводного элемента. Величина зазора должна составить не больше 0,5 мм.
