Ремонт бензонасоса ваз 2101 своими руками


Может я и преувеличиваю, но мне кажется каждая классика сталкивалась с такой проблемой. В жару, при движении авто (в моем случае это ВАЗ 2106) машина начинала дергаться или вовсе глохла в самых не удобных местах (перекрести, на шоссе и т.д). Если открыть капот и в это время посмотреть на топливный фильтр, то можно было заметить что он пустой или там очень мало бензина, при попытке вручную прокачать бензин с бензонасоса, можно было понять что бензонасос не качает бензин. Каждый решает эту проблему по своему, я дал остыть двигатели на градусов 10-15, далее смочив тряпку кинул на бензонасос, успешно завел двигатель и доехал до дома. (хочу сразу оговориться, в машине всегда катался новый рем.комплект бензонасоса, у меня стоить бензонасос ДААЗ. Пекар га*но, стояли две штуки, такие же проблемы с ними.) В общем снял я бензонасос, занес домой, разобрал, к моему удивлению все было с ним впорядке, диафрагмы не порваны, клапана нормальные, но раз у меня был рем.комплект, поменял все на новое и поставил на машину. Проблема не исчезла. Все так же образовывались воздушные пробки. Тогда я съездил в авто магазин, купил толкатель бензонасоса, в длину он был 8.25 см, снял старый, измерил его, его длинна была 8.2, разница в принципе не большая, поставил новый толкатель, поездил, и все равно проблема не исчезла. Уже не знал в чем же может быть причина, так же съездил в автомагаз, купил уже шток с толкателем, снимая старый шток с толкателем, я заметил что шток был треснут, + ко всему этому, между блоком и штоком стоит прокладка толщиной 1мм, не порядок! Там должна стоять прокладка толщиной 0.27-0.3 мм… Далее поставив новый шток + новый толкатель который шел со штоком, настроил выступ толкателя до 1.1 мм (разрешено 0.8-1.3 вроде). Поставив новый бензонасос (т.к старый я запорол) и все, на этом мои проблемы исчезли. Я все таки думаю что проблема была в штоке и не правильно установленной прокладке, но что самое интересное, мы так ездили почти 3 года, при не правильно установленной прокладке. Но при этом каждое лето приходилось покупать новый бензонасос, т.к это только решало проблему воздушной пробки …

На этом все, если кто то решил эту проблему по другому, прошу оставить комментарий, буду очень Вам благодарен

При эксплуатации “семерки” одним из проблемных узлов является бензонасос. Иногда его неисправности приходится устранять в срочном порядке, “на дороге”. Поэтому каждому владельцу “семерки” будет полезно знать как устроен бензонасос ВАЗ 2107 (карбюратор), каковы его основные неисправности и как его чинить.

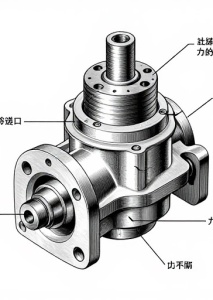

Функции и устройство бензонасоса ВАЗ 2107 (карбюратор)

Топливный насос является ключевым узлом системы питания двигателя. Функция насоса — подача бензина из топливного бака в поплавковую камеру карбюратора. Бензонасос на карбюраторных моделях ВАЗ устанавливается сбоку блока цилиндров, внутри моторного отсека.

Специфика конструкции насоса делает бензонасос одним из слабых мест системы питания. Загрязнение и плохое качество бензина, постоянные нагрузки, приводящие к естественному износу деталей, часто служат причиной поломки агрегата. В результате подача бензина прекращается и двигатель перестает работать.

Бензонасос ВАЗ 2107 состоит из следующих деталей:

  • толкатель;

  • пружина;
  • балансир;
  • крышка;
  • винт крышки;
  • гайка;
  • сетчатый фильтр;
  • мембраны (рабочие и предохранительная);
  • нижняя и верхняя тарелки;
  • шток;
  • клапана (впускной и выпускной);
  • рычаг ручной подкачки.

Работает бензонасос Ваз 2107 так:

  • возвратно-поступательные движения толкателя обеспечиваются за счет совместной работы кулачка привода и возвратной пружины.
  • рабочие мембраны движутся, создавая попеременно давление и разрежение в рабочей камере;
  • при снижении давления выпускной клапан закрывается, бензин начинает поступать из бензопровода через открывающийся впускной клапан;
  • при повышении давления закрывается впускной клапан, а бензин через выпускной клапан нагнетается в шланг, ведущий к карбюратору.

Электробензонасос на ВАЗ 2107

Всё чаще владельцы «классики», в том числе и ВАЗ 2107, на свои авто устанавливают современные устройства. Так, механический топливный насос заменяют электрическим. Основная цель внедрения электробензонасоса — избавиться от проблем, возникающих со штатными насосами. Однако нужно понимать, что если на инжекторных «семёрках» такой механизм установлен непосредственно в бензобаке, то на карбюраторных авто его размещают под капотом.

Какой можно установить

В качестве электробензонасоса на «классику» можно установить любое устройство, предназначенное для работы на инжекторных авто. Если исходить из отзывов автовладельцев «Жигулей», то часто используются насосы китайского производства, а также Magneti Marelli и Bosch. Важно знать, что изделие должно обеспечивать низкое давление. Штатный механический насос выдаёт около 0,05 атм. Если показатель будет выше, то игольчатый клапан в карбюраторе будет попросту пропускать топливо, что приведёт к его вытеканию наружу.

Установка электробензонасоса

Для внедрения на карбюраторную «семёрку» электрического насоса для подачи топлива понадобится определённый перечень материалов:

  • тройник 8х6х8 мм;
  • топливная магистраль на ВАЗ 2107;
  • обратный клапан от «восьмёрки»;
  • штуцер на 8 мм с резьбой;
  • хомуты, колодки от «Калины» под четырёхконтактное реле (3 шт.) с держателем предохранителя;
  • само четырёхконтактное реле (3 шт.);
  • топливный жиклёр (150);
  • топливный шланг обратки от «восьмёрки»;
  • провода;
  • кнопка без фиксации.

Работу проводим в следующей последовательности:

    Прокладываем топливную трубку (обратку) параллельно штатной топливной магистрали, закрепляя её в заводских местах.

Видео: установка электробензонасоса на ВАЗ 2107

По окончании установки механизма функционировать он будет по такому алгоритму:

  • после включения зажигания и нажатия на кнопку подкачки срабатывает насос и подкачивает бензин;
  • при пуске стартера включается топливный насос;
  • во время работы мотора насос работает от генератора;
  • после остановки двигателя работа узла прекращается.

Преимущества установки

Владельцы «Жигулей», внедрившие на свои машины электрический бензонасос, отмечают следующие преимущества:

  • двигатель с таким устройством работает более стабильно на холостых оборотах;
  • при резком наборе скорости автомобиль хорошо реагирует на педаль, провалы отсутствуют, чего не наблюдается с механическим насосом;
  • при переключении скоростей отмечается плавность хода, а при резком сбросе газа отсутствуют подёргивания;
  • на высоких оборотах мотор лучше раскручивается;
  • отсутствуют рывки на малых скоростях во время трогания машины с места после длительной поездки.

Бензонасос ВАЗ 2107 порой приходится ремонтировать или менять. Сделать это не так сложно, как может сперва показаться. Ремонтные и регулировочные работы проводятся с минимальным набором инструментов в соответствии с пошаговыми инструкциями.

источник

Причины неисправности бензонасоса ВАЗ 2107

  • Разгерметизация рабочей камеры по причине износа уплотнительной прокладки. Это приводит к вытеканию топлива из насоса или всасыванию воздуха вместо бензина.
  • Засорение каналов клапанов (впускного и выпускного), в результате чего клапана перестают выполнять свои функции. Проблему можно предотвратить, установив в топливной магистрали перед бензонасосом фильтр тонкой очистки.
  • Износ и перекос деталей клапанов. Результат перекоса такой же, что и при засорении клапанов, но выявить и устранить проблему достаточно тяжело.
  • Разрыв рабочей мембраны. В рабочей камере перестают образовываться перепады давления, насос теряет работоспособность.
  • Повреждение предохранительной камеры. Бензин начинает попадать в картер двигателя, где разбавляет моторное масло. Если проблему не заметить вовремя, двигатель может заклинить.

Выявление неисправностей бензонасоса ВАЗ 2107

Перед проверкой бензонасоса желательно запастись болтами М8 или другими изделиями аналогичного диаметра, которые могут послужить заглушками топливных шлангов.

Чтобы проверить топливный насос ВАЗ 2107, необходимо выполнить следующие действия:

  • Ослабить хомут шланга, подающего бензин в карбюратор, и снять шланг со штуцера.
  • Заглушить топливный шланг, чтобы топливо не выливалось из него.
  • Несколько раз качнуть рычаг ручного привода бензонасоса. Если из выпускного штуцера бьет струя бензина, топливный насос исправен. Если нет, проверку следует продолжить.
  • Ослабить хомут впускного шланга, снять шланг и заглушить аналогично предыдущему.
  • Закрыть впускной штуцер пальцем и несколько раз качнуть рычаг ручного привода. Если появляется ощутимое разряжение, проблема не в топливном насосе. Если палец не “присасывается”, необходимо снять и отремонтировать или заменить бензонасос.

Замена бензонасоса ВАЗ 2107

Самый простой способ восстановить работу двигателя при поломке бензонасоса — заменить последний. Замена бензонасоса ВАЗ 2107 производится так:

  • очистить зону примыкания топливного насоса к блоку цилиндров, используя уайт-спирит или WD-40;
  • ослабить хомуты топливных шлангов;
  • снять шланги и заглушить их болтами М8 или чем-то похожим, например. пластиковыми чопиками;

  • ключом на 13 отвернуть две гайки, крепящие бензонасос к двигателю;

  • снять старый бензонасос со шпилек и поставить новый;
  • закрепить новый бензонасос гайками;
  • подключить топливные шланги и затянуть хомуты.

Замена бензонасоса в автомобиле ВАЗ 2106

Проводим подготовительные работы, концентрируем в одном месте необходимый слесарный инструмент и новое изделие, подлежащее монтажу. Замена бензонасоса проводится в следующей очередности:

  1. Ослабляем крепежные хомуты фигурной отверткой или гаечным ключом.
  2. Отсоединяем торцы бензопровода от штуцеров изделия с последующей их заглушкой для предотвращения течи горючего.
  3. Демонтируем бензонасос с помощью гаечного ключа.
  4. Демонтируем термоизоляционную проставку и установочную прокладку.
  5. Установочную прокладку следует поменять, а термопроставку — почистить и поставить на прежнее место крепления.
  6. Если требуется ремонт бензонасоса, то его необходимо разобрать и произвести замену изношенных компонентов.
  7. Если следует заменить изделие в сборе, то ставим прокладку на установочные шпильки, потом производим монтаж бензонасоса «шестерки».

Конечная установка бензонасоса на ВАЗ 2106 проводится в обратном порядке.

Ремонт бензонасоса ВАЗ 2107

Выполнить ремонт бензонасоса ВАЗ 2107 вместо его замены — гораздо более рациональное решение с точки зрения финансов . Для этого необходимо снять агрегат. Процедура снятия бензонасоса описана в предыдущем разделе “Замена бензонасоса ВАЗ 2107”.

После того, как топливный насос демонтирован, можно приступать к его разборке и проверке деталей на предмет повреждения или износа.

Начать стоит с прокладок. Толщина прокладки между бензонасосом и термоизоляционной пластиковой проставкой должна быть больше 0,3 миллиметра. Прокладка между проставкой и блоком цилиндром должна быть толще чем 0,8 миллиметра.

Самая распространенная поломка бензонасоса — разрыв рабочей диафрагмы. Чтобы заменить ее, необходимо открутить болт крышки и вытащить диафрагменный узел (шток с закрепленными диафрагмами). Для их замены достаточно открутить гайку на штоке. Также следует проверить исправность возвратной пружины и при необходимости заменить ее.

При снятой крышке становится доступен сетчатый фильтр, который следует очистить от загрязнений и проверить на предмет повреждений, прежде чем устанавливать на место.

Каналы клапанов бензонасоса следует очистить и проверить, не разболтались ли они в посадочных гнездах. Если заметен люфт, клапана следует заменить. Если причина люфта в разбитом посадочном месте, неисправность устранить невозможно. Потребуется только замена бензонасоса.

В некоторых случаях герметичность рабочей камеры бензонасоса нарушается по причине деформации крышки. В этом случае можно попробовать подобрать и установить целую крышку со старого бензонасоса.

Топливные системы классических моделей ВАЗ, таких как 2106 и 2107, различаются по типу подачи горючей смеси в цилиндры. У одних за это отвечает карбюратор, у других — инжектор. Однако слаженная работа силового агрегата и у тех, и у других зависит не от конструкции системы, а от исправности её элементов, и в первую очередь бензонасоса. Каждый автолюбитель должен при необходимости уметь произвести ремонт и замену этого элемента своими руками.

Определение причин отказа бензонасоса

Для установления причины отказа бензонасоса можно воспользоваться несколькими операциями, связанными с проверкой работоспособности без снятия его с автомобиля.

Бензонасос не подает топливо к системам автомобиля:

  1. Проверяем наличие топлива в бензобаке. Рекомендовано эксплуатировать автомобиль при наличии не менее половины бака и с обязательным использованием всего комплекта фильтров, снижающих воздействие мелких частиц на детали бензонасоса.
  2. Проверяем работоспособность топливных фильтров, при необходимости производим замену на новые.
  3. Продуваем и очищаем систему трубопроводов, удаляя отложения мелких частиц.

Проверьте топливные фильтры

Основными причинами отказа бензонасоса могут быть:

  1. Повреждения диафрагмы с нарушениями герметичности.
  2. Потеря жесткости и рабочих характеристик пружины.
  3. Засорение клапанов за счет скопления грязи.
  4. Потеря пропускной способности фильтров за счет скопления загрязнений.
  5. Нарушение герметичности контура насоса с подтеканием бензина и масла.
  6. Отказ в работе за счет выработки ресурса комплектующих насоса.

Как устроен бензонасос ДААЗ, вы можете увидеть на следующей схеме:

Внутреннее устройство бензонасоса

Для определения работоспособности насоса необходимо провести его внешний осмотр. Верхняя крышка должна быть установлена без перекоса и плотно прилегать к корпусу. Сетчатый фильтр должен быть установлен ровно и обеспечить герметичность устройства, не допуская подтекания в местах соединения и крепления с помощью болтов.

Далее необходимо установить толкатель в рабочее положение, для этого с помощью ручки проворачивается двигатель на 1 оборот. Шток и эксцентрик займут положение, которое позволит использовать ручную подкачку топлива.

Какими топливными насосами оснащались классические модели ВАЗ

К классическим ВАЗам относятся все модели семейства «Жигули», выпускаемые с 1970 до 2012 года и их модификации:

  • ВАЗ 2101;
  • ВАЗ 2102;
  • ВАЗ 2103;
  • ВАЗ 2104;
  • ВАЗ 2105;
  • ВАЗ 2106;
  • ВАЗ 2107.

В зависимости от года выпуска двигатели этих машин оборудовались различными топливными системами. У всех первых моделей «Жигулей» впрыск горючей смеси в цилиндры осуществлялся при помощи карбюратора, а подача топлива производилась механическим топливным насосом. Последние модификации ВАЗ 2104, 2105 и 2107 имели инжекторную систему впрыска и электрический бензонасос.

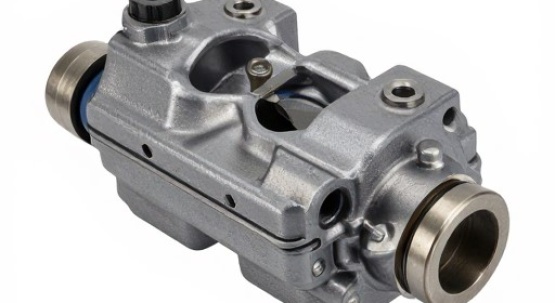

Карбюраторные автомобили семейства «Жигули» с завода оснащались механическими топливными насосами диафрагменного типа ДААЗ 2101 (каталожный номер 1106010) производства Димитровградского автоагрегатного завода. Благодаря простой конструкции, надёжности и ремонтопригодности они отлично зарекомендовали себя не только на «классике», но и на автомобилях семейства «Спутник» и «Самара», которые оборудовались их модифицированными версиями.

Карбюраторные ВАЗ 2101–2107 оснащались механическими топливными насосами ДААЗ

Инжекторные модели «Жигулей» комплектовались электрическими бензонасосами отечественного производства. Они выпускались предприятиями «Пекар», «Утёс» под каталожным номером 21073–1139009. Последние модификации «Жигулей» оборудовались изделиями (каталожный номер 2112–1139009). Такие же устройства устанавливались на все модели семейств «Самара» и «Лада».

Инжекторные модели классических ВАЗов оснащались электрическими топливными насосами «Пекар», «Утес», «Бош»

Проверка, ремонт и замена механического топливного насоса

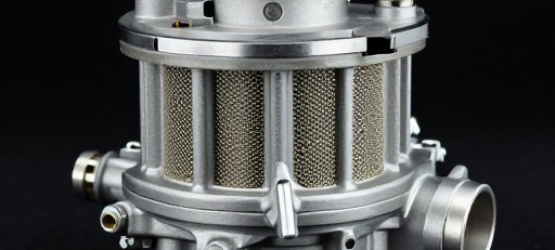

Методы диагностики бензонасосов для карбюраторных и инжекторных двигателей «Жигулей» также отличаются. Проверка механического насоса заключается в определении его производительности, а также оценке состояния и работоспособности его составляющих элементов.

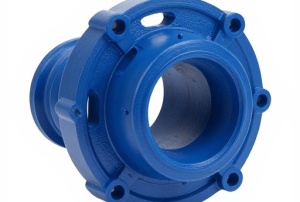

Как проверить производительность механического бензонасоса

Производительность механического насоса ДААЗ составляет 1 л за минуту. Для проверки количества перекачиваемого топлива потребуются:

  • отрезок бензостойкого шланга (50–80 см);
  • 2 чистые ёмкости объёмом не менее 2 л (можно пластиковые бутылки);
  • 1,5 л бензина;
  • часы с секундомером;
  • крестовая отвёртка;
  • помощник.
    При помощи отвёртки откручиваем винт на хомуте выпускного штуцера насоса. Снимаем с него шланг.

Снимаем топливный шланг с выпускного штуцера

Оцениваем количество топлива, перекачанного насосом за минуту

Если количество бензина меньше 1 л — бензонасос неисправен.

Оценка состояния и работоспособности составляющих частей

Проверке подлежат следующие элементы насоса:

  • впускной и выпускной клапаны;
  • сетчатый фильтр;
  • диафрагмы;
  • толкатель (шток).

Конструкция топливного насоса ДААЗ

  • крестовая отвёртка;
  • шлицевая отвёртка;
  • ключ на 10;
  • ключ на 13;

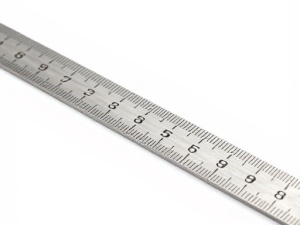

  • штангенциркуль или линейка.
    Отпускаем винты хомутов впускного и выпускного штуцеров насоса, снимаем с них шланги. К выпускному штуцеру прикладываем палец, а другой рукой несколько раз нажимаем на рычаг ручной подкачки. Пальцем вы должны ощущать выходящий под напором воздух. Далее затыкаем пальцем впускной штуцер, и снова подкачиваем вручную. На входе насоса должно ощущаться разрежение, т.е. палец должен всасываться внутрь штуцера. Если ничего подобного не происходит — клапаны устройства неисправны и должны быть заменены.

Проверка клапанов заключается в определении напора воздуха на выпускном штуцере и разрежения на впускном

Сетчатый фильтр не должен иметь следов повреждения и деформации

Если диафрагмы насоса повреждены или деформированы, их нужно заменить

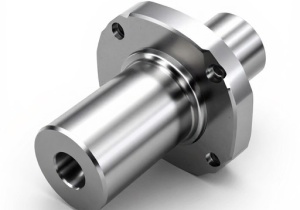

Снятие тепловой проставки насоса

Длина толкателя должна быть 82,5 мм

Самостоятельный ремонт механического бензонасоса

Покупать неисправные детали бензонасоса по отдельности нецелесообразно. Гораздо выгодней приобрести ремонтный комплект, куда входят элементы, которые могут выйти из строя, а именно:

  • клапаны;
  • набор диафрагм;
  • толкатель;
  • тепловая проставка;
  • прокладки и шайбы.

Ремонтный комплект топливного насоса

Осуществление ремонта бензонасоса подразумевает его демонтаж и разборку. Производятся они по тому же алгоритму, что был описан ранее в разделе диагностики. Если, разобрав корпус бензонасоса, вы обнаружите, что на его стенках, или на внутренних поверхностях штуцеров имеются грязный налёт, частицы мусора, почистите их при помощи жидкости для чистки карбюратора и отрезка грубой ткани. При удалении налёта используйте небольшую деревянную лопатку и зубочистки. Применять для этих целей металлические предметы крайне нежелательно.

Для замены клапанов насоса их потребуется извлечь из гнёзд. Для этого при помощи тонкой шлицевой отвёртки или ножа необходимо сбить три закернённых участка в каждом из гнёзд, после чего клапаны свободно выйдут из них. Установив новые детали на место неисправных, гнёзда нужно опять закернить, ударив керном (отвёрткой) по кромке в трёх местах.

Замена клапанов топливного насоса

Важно: при замене клапанов не перепутайте впускной с выпускным!

Для того чтобы произвести замену диафрагм, необходимо ключом на 10 открутить гайку в верхней части стержня, на который они надеты, после чего снять их, а на их место установить новые в определённом порядке. Самая нижняя диафрагма — предохранительная. За ней следуют маленькая и большая дистанционные прокладки, а сверху них две другие (рабочие) мембраны.

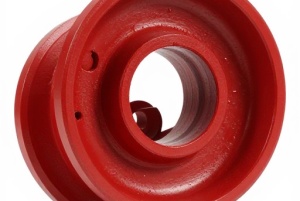

Что касается тепловой проставки, то она выходит из строя довольно редко. Чаще встречается заводской брак, проявляющийся в неровности привалочной плоскости, к которой крепится корпус насоса. Из-за этого может возникать подтекание масла. Для замены проставки извлеките старую из её посадочного места, уберите из-под неё старую прокладку, поставьте новую проставку с соответствующей прокладкой из ремкомплекта.

Установка прокладок насоса

В ремонтном комплекте бензонасоса ДААЗ идёт три прокладки разной толщины:

Прокладка «А» устанавливается между блоком цилиндров и тепловой проставкой, а две других служат для регулировки выступания толкателя (штока) над привалочной плоскостью проставки.

Определение выступания толкателя

Устанавливаем новый шток на место, и потихоньку прокручивая коленчатый вал двигателя (ключом за гайку крепления шкива), выбираем положение, когда шток будет выдвинут на минимальную длину. Накладываем прокладку «B» на привалочную плоскость проставки и измеряем штангенциркулем величину вылета штока над ней. Она должна составлять 0,8–1,3 мм. Если вылет больше, вместо прокладки «B» нужно установить прокладку «C», а если меньше — поменять местами первую и вторую. Добившись результата, ставим бензонасос на место и фиксируем его гайками. Для большей герметичности соединения прокладки можно смазать тонким слоем автомобильного герметика.

Снятие и установка

Процесс снятия и установки бензонасоса выполняется в несколько операций. Крепление бензонасоса производится с помощью двух шпилек и гаек с одновременной установкой прокладок.

Для снятия бензонасоса необходимо отсоединить нагнетательный и подводящий трубопроводы и отвернуть гайки крепления.

При снятии насоса необходимо аккуратно отсоединить теплоизоляционную и герметизирующую прокладки, без их повреждения.

После проведения ремонта необходимо выполнить установку, которая имеет ряд особенностей. В первую очередь устанавливаются прокладки: уплотнительная, имеющая толщину 0,7–0,8 мм, далее теплозащитная и изоляционная прокладки 0,27–0,33 мм. Необходимо соблюдать условие, чтобы толкатель был чуть выше 0,8 мм, если он не выглядывает, то производят замену прокладки 0,7–0,8 мм на 0,27–0,33 мм.

Если толкатель выступает над прокладками на величину более 1,3 мм, производится замена прокладки 0,7–0,8 мм на более толстую, толщиной 1,2–1,3 мм. Необходимо также соблюдать порядок, когда между теплоизоляционной прокладкой и корпусом должна устанавливаться прокладка 0,27–0,33 мм.

Набор прокладок между насосом и блоком цилиндров должен способствовать выходу толкателя на расстояние 0,8–1,3 мм. После установки бензонасоса производится его крепление и подсоединение бензопроводов.

Запускается двигатель и проверяется состояние и работоспособность бензонасоса и трубопроводов на наличие подтеканий бензина.

Каждая деталь имеет свой срок годности и даже бензонасос на ВАЗ 2106 не долговечен, всему свое время. Если он вышел из строя неожиданно для Вас, не спешите паниковать, при помощи нашего руководства Вы сможете самостоятельно заменить бензонасос на ВАЗ 2106.

Замена топливного насоса своими руками

1. Первым делом нужно взять крестообразную отвертку и ослабить затяжку хомутов подводящего/отводящего топливного шланга.

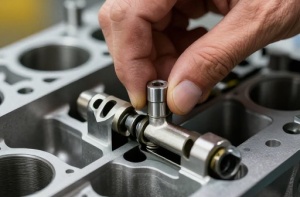

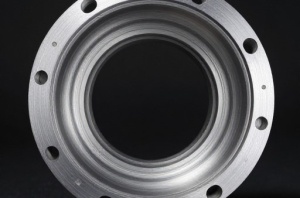

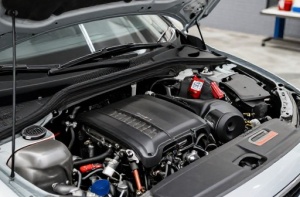

Прокладки под бензонасос ваз 2106

2. Теперь нужно снять шланги с штуцеров бензонасоса. Рекомендую заранее подготовить болты М8, чтобы закрыть шланги от протечки бензина.

Прокладки под бензонасос ваз 2106

3. Затем нужно отвернуть ключом на 13 две гайки крепления бензонасоса.

Прокладки под бензонасос ваз 2106

4. Снимаем насос со шпилек.

Прокладки под бензонасос ваз 2106

5. Нужно снять наружную регулировочную прокладку со шпилек.

Прокладки под бензонасос ваз 2106

Стоит отметить, что на нашем сайте уже есть публикации про замену бензонасоса на ВАЗ 2110 и ВАЗ 2107 своими руками.

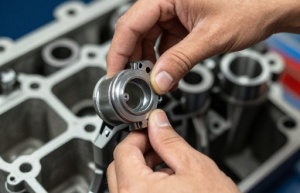

6. Затем снимаем теплоизоляционную проставку с толкателем.

Прокладки под бензонасос ваз 2106

7. И наконец-то достаем вторую прокладку, которую нужно пометить, чтобы при обратной установка бензонасоса не перепутать её с первой.

Прокладки под бензонасос ваз 2106

8. Устанавливаем новый насос в порядке, обратном снятию. При этом прокладки устанавливаем каждую на свое место. Для надежной работы топливного насоса периодически проверяем и при необходимости подбираем толщину наружной регулировочной прокладки. Для этого проворачиваем коленчатый вал двигателя так, чтобы толкатель выступал на минимальную величину.

9. После установки теплоизоляционной проставки с обеими прокладками толкатель привода топливного насоса должен выступать на величину 0,8–1,3 мм.

Прокладки под бензонасос ваз 2106

10. Между блоком цилиндров и теплоизоляционной проставкой должна быть установлена прокладка толщиной 0,27–0,33 мм. Наружная прокладка (между проставкой и насосом) подбирается под требуемую величину выступания толкателя. Эту прокладку можно изготовить самостоятельно, вырезав ее из листа паронита подходящей толщины.

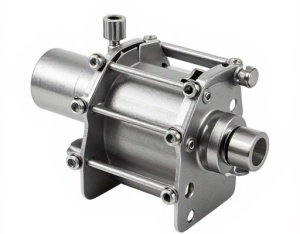

Диагностика и замена электрического топливного насоса на автомобилях семейства «Жигули»

В инжекторных двигателях классических ВАЗов бензонасос может утратить свою работоспособность как вследствие проблем с подачей к нему питания, так и по причине неисправности его электродвигателя. В первом случае ситуацию можно исправить путём диагностики и ремонта электрической цепи устройства. Но если из строя вышел электоромоторчик насоса, здесь поможет только его замена.

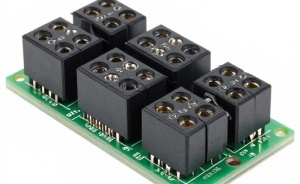

Проверка устройств защиты электрической цепи бензонасоса на инжекторных ВАЗах семейства «Жигули»

При неполадках, связанных с электрооборудованием цепи бензонасоса, он обычно, вообще не включается. Включите зажигание автомобиля, не запуская двигателя, и прислушайтесь. Сначала вы должны услышать щелчок реле, а после характерный «визг», издаваемый работающим электромоторчиком насоса. Если ничего подобного вы не услышали, начните диагностику с электрической цепи устройства.

Цепь насоса подключается к бортовой сети посредством отдельного реле, а её защиту обеспечивает предохранитель. Оба эти устройства расположены в дополнительном монтажном блоке автомобиля. Вы найдёте его под перчаточным ящиком. В нём установлены 3 реле и 3 предохранителя. Реле бензонасоса (на схеме обозначается R2) располагается посредине, а предохранитель (F3) слева от него. Предохранитель вытягиваем из посадочного места и проверяем его путём «прозвона» тестером. При выявлении его неисправности, меняем, не забывая соблюдать номинал (15 А).

Проверить работоспособность реле можно, установив на его место заведомо рабочее устройство. Поставьте вместо него реле, расположенное справа от диагностируемого, которое отвечает за цепь вентилятора радиатора. Если же такой вариант вас не устраивает, включите зажигание и замеряйте напряжение между розовым проводом, идущим к реле и «массой» автомобиля. Прибор должен показывать 12 В. Это значит, что устройство запитано. После этого нужно замкнуть розовый провод с серым на выводах реле. Так мы подключим бензонасос напрямую к аккумулятору. Если он заработает (раздастся тот самый «визг»), просто замените реле.

Реле топливного насоса расположено посредине (R2), а предохранитель — слева от него (F3)

Проверка давления топлива в системе

Основным показателем работы бензонасоса является давление, создаваемое им в системе. Если устройство включается, качает топливо, но двигатель работает с перебоями, не поленитесь проверить давление. Для этого потребуется манометр с пределом измерения 5–7, оснащённый бензостойким шлангом и резьбовым штуцером (если специального нет, можно использовать обычный шинный манометр). Последовательность действий следующая:

    На топливной рампе находим штуцер, закрытый пластиковым колпачком. Откручиваем колпачок и подсоединяем к штуцеру шланг манометра. Если ваш прибор не оборудован специальным резьбовым штуцером, шланг можно закрепить на «соске» при помощи небольшого хомута.

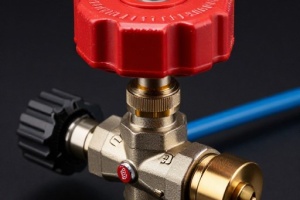

Штуцер для измерения давления

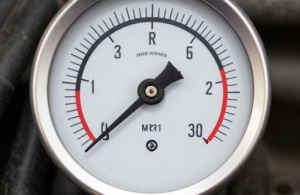

Давление в рампе должно быть 2,8–3,2 атмосферы

При снятии вакуумного шланга с регулятора давление должно упасть на 0,2–0,7 атмосфер

Замена бензонасоса на инжекторных «Жигулях»

Заменить бензонасос можно как в сборе (поставить новый топливный модуль), так и в отдельности (поменять только насос). Стоимость нового модуля отечественного производства с датчиком уровня топлива составляет 2800–3000 рублей. Сам насос производства обойдётся на 500 рублей дешевле.

Инструменты для замены:

  • шлицевая и крестовая отвёртки;
  • ключ на 10;
  • ключ на 7.

Порядок выполнения работ:

  1. Отключаем минусовую клемму от аккумулятора.
  2. Открываем крышку бензобака.
  3. При помощи шлицевой отвёртки отводим от горловины бака резиновый фартук. Отсоединяем от него трубку предохранительного клапана.

Шлицевой отверткой поддеваем фартук

Откручиваем шурупы крепления облицовки бензобака

Откручиваем болт хомута крепления бака

Отключаем электропроводку, шланги топливопровода, откручиваем гайки крепления крышки топливного модуля

Извлекаем топливный модуль из бензобака

Отсоединяем топливный фильтр

Отключаем провода питания насоса

Отверткой сдвигаем фиксаторы и извлекаем насос из кожуха

Отсоединяем трубку от выпускного штуцера

После установки насоса желательно проверить давление в системе вышеописанным способом.

Замена топливного насоса в автомобилях семейства «Жигули» не требует от автовладельца грандиозных познаний в сфере авторемонта, не отнимает много времени и средств. Она без проблем может быть произведена в условиях гаража, или прямо на улице. Однако если у вас нет необходимого инструмента или желания самостоятельно этим заниматься, лучше обратиться к специалистам.

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
