Какие режимы и функции есть у кондиционера

Функционирование климат-контроля

Система климат-контроля

Чтобы определить причины неисправности рассматриваемого агрегата, сначала необходимо выяснить принцип его работы и схему движения хладагента. Данная система в Калине включает следующие элементы:

• датчик;
• трубопровод;
• радиатор;
• вентилятор;
• испаритель.

Компрессор кондиционера находится на БЦ мотора. Он работает за счет вращения ремня. На корпусе находится вал компрессора. Шкив кондиционера расположен на подшипнике, который регулярно вращается при запущенном моторе. Важными элементами этого механизма являются:

• фрикционная муфта;
• электромагнитный привод.

Признаки неисправности кондиционера

Кондиционер и вся система кондиционирования считается исправной, если при включении основного устройства слышен щелчок. Автомеханики выделяют несколько признаков, почему не работает кондиционер на Лада Калина. Неисправности легко можно устранить своими руками. Если агрегат включался без перебоя, при этом муфта издает посторонние звуки и греется, причина такой поломки связана с подшипником. Ремонт кондиционера в данной ситуации предусматривает замену детали.

Если щелчок не слышен, возможны следующие неполадки:

• утечка хладагента, которая способствует блокировке системы управления (это основная причина, почему на Калине не включается компрессор);
• неисправность датчика давления;
• сгорела обмотка катушки;
• не включается компрессор из-за блокировки управления мотором.

Составные части климат-системы

Легкое и свободное вращение муфты, которое сопровождается посторонним шумом, может стать причиной выхода из строя компрессора. Ремонт внутренней части компрессора не проводится. Агрегат заменяется новым такого же типа в полной сборке.

Если кондиционер запущен и раздается щелчок, но воздух в салоне Калина не охлаждается, значит, компрессор функционирует вхолостую. Такую поломку могут выявить только квалифицированные автомеханики. Для этого специалисты применяют специальное контрольно-диагностическое оборудование. Подобная процедура позволяет определить точную причину выхода кондиционера из строя.

Управление отопителем и кондиционером

Без кондиционера и отопителя салона не обходится ни один автомобиль. Это важные составляющие машины, благодаря которым водитель и пассажиры могут себя чувствовать в салоне комфортно. Для водителя важно знать, как осуществляется управление работой кондиционера и отопителя с панели управления (см. соответствующие сборочные рисунки “Панель управле­ния кондиционером и отопителем”).

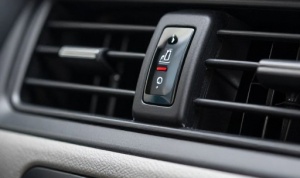

Клавиши управления отопителем и кондиционером

1. (Модели с автоматическим управ­лением кондиционером и отопите-лем) Для включения кондиционера или отопителя необходимо нажать выключатель “AUTO” (5). Для включе­ния кондиционера необходимо нажать на выключатель “А/С” (1). При вклю­чении кондиционера на выключателе загорается индикатор. Если режим кондиционера был включен перед по­следним выключением, то при вклю­чении сразу начнет работать режим кондиционирования.

Видео по теме. Климат контроль и кондиционер в чём разница:

Внимание: мигание индикатора в хо­де работы системы кондициониро­вания означает нарушение работы системы, при этом кондиционер ав­томатически выключается. Для выключения кондиционера по­вторно нажмите на выключатель “А/С” (1), в этом случае будет работать ото-питель. Если нажать на выключатель “OFF” (4), то отопитель выключится.

2. (Модели с ручным управлением кондиционером и отопителем) Для включения отопителя необходимо пе­ревести переключатель скорости вращения вентилятора отопителя (6) из положения “О” в любое другое. Для включения кондиционера необходимо нажать на выключатель кондиционера “А/С” (1). При включении кондиционе­ра на выключателе загорается инди­катор.

Видео по теме. Самодиагностика климат-контроля, отопления и вентиляции в Тойота Камри XV30:

Внимание: мигание индикатора в хо­де работы системы кондициониро­вания означает нарушение работы системы, при этом кондиционер ав­томатически выключается. Если режим кондиционера был вклю­чен перед последним выключением, то при перемещении переключателя ско­рости вращения вентилятора отопителя (6) из положения “О” сразу начнет работать режим кондиционирования. При повторном нажатии на выключа­тель “А/С” (1) выключится режим кон­диционирования и будет работать отопитель. Отопитель работает, если от­ключен режим кондиционера.

3. Переключатель направления потока воздуха (2) предназначен для измене­ния направления обдува. (Модели с ручным управлением кон­диционером и отопителем) Для переключения режима обдува пе­реведите переключатель в необходи­мое положение.

(Модели с автоматическим управле­нием кондиционером и отопителем) Для переключения режима обдува на­жмите на кнопку “MODE”, На инфор­мационном табло появится индикатор, показывающий текущую схему обдува. – В этой позиции поток воздуха на­правлен в район головы.

– В этой позиции поток воздуха на­правлен в район головы и пола од­новременно.

– В этой позиции поток воздуха на­правлен почти полностью на пол, на некоторых моделях во время ото­пления более теплый воздух на­правлен на уровень пола, а более холодный – в район головы.

– В этой позиции поток воздуха на­правлен на лобовое стекло, стекла передних дверей, в район головы и пола, на некоторых моделях в район головы направляется менее подог­ретый поток воздуха.

– (Модели с ручным управлением кондиционером и отопителем) В этой позиции поток воздуха направ­лен на лобовое стекло и использу­ется в случае запотевания лобового стекла.

3. Переключатель регулировки забора воздуха (вентиляция/рециркуляция) (3) позволяет осуществлять забор воздуха либо снаружи автомобиля, либо из салона.

Примечание: если в течение дли­тельного периода времени работа­ет режим рециркуляция, то стекла могут запотеть.

4. Управление силой потока воздуха осуществляется переключателем (6).

5. Регулятор температуры (7) служит для задания значения температуры воздуха нагрева или охлаждения в са­лоне автомобиля в пределах от 18° до 32°С.

(Модели с автоматическим управле­нием кондиционером и отопителем) На информационном табло появляет­ся индикация “MAX COLD”, если уста­новлен режим максимального охлаж­дения. И “MAX HOT” – режим макси­мального отопления.

Видео по теме. Работа климат контроля в режиме авто:

6. (Модели с автоматическим управ­лением кондиционером и отопите-лем) Выключатель “AUTO” (5) предна­значен для автоматического управле­ния работой кондиционером и отопи-телем. В режиме “AUTO” автоматиче­ски регулируются сила потока и на­правление воздушного потока, При работе в данном режиме возможно задавать температуру поступающего воздуха, при этом кондиционер/ото­питель будет работать в ре­жиме “AUTO”. Если нажать на любой другой выключатель, то работа в ре­жиме “AUTO” прекратится.

7. (Модели с автоматическим управ­лением кондиционером и отопите-лем) При запотевании лобового стек­ла необходимо нажать на выключа­тель обдува лобового стекла (8). От­ключается обдув лобового стекла по­вторным нажатием на выключатель. При включении обдува на выключате­ле загорается индикатор.

8. (Модели с автоматическим управ­лением кондиционером и отопителем) При нажатии выключателя (3) на ин­формационном табло показывается индикация температуры окружающего воздуха (OUTSIDE TEMP). При нажатии на выключатель (3) еще раз индикация вернется в исходное положение.

Главные компоненты системы

Система кондиционирования в Ладе Калина включает в себя различные компоненты, одним из которых является конденсатор. Это устройство находится перед радиатором охлаждения мотора в соответствующем отсеке. Он фиксируется кронштейнами. Его соты сделаны из алюминиевых трубок, в которых предусмотрены продольные перегородки и ребра, улучшающие теплоотдачу.

Бачки сделаны из алюминия и оснащены фланцами, которые подсоединяются к трубопроводам. У каждого бачка есть секции. При включении кондиционера запускает вентилятор, что способствует улучшению теплообмена и снижению давления в системе. Если деталь не работает, проводится ремонт конденсатора.

Салонный фильтр следует периодически менять

Рекомендуется весной промывать ребра А и Б агрегата от грязи, которая скопилась на его поверхности. Подобная профилактика улучшает теплообмен, снижая давление и увеличивая эксплуатационный срок всей системы конденсирования.

Нельзя мыть конденсатор специальными установками, выпускающими струю воды под высоким давлением, иначе пластины с тонкими стенами могут повредиться. Использование подобного метода промывки приводит к частой замене конденсатора. Связано это с тем, что он первый попадает под поток реагентов и камешков.

Если герметичность конденсатора нарушена из-за коррозии, ремонт будет стоить дорого. Давление в системе летом может доходить до 25-28 бар. При этом учитывается сложная структура трубки. Каналы, имеющиеся внутри конденсатора, из-за проведения сварочных работ могут быть перекрыты. Такой ремонт приводит к снижению рассеиваемой мощности и ухудшению работы кондиционера. Автомеханики в данной ситуации рекомендуют устанавливать новый конденсатор.

не горит индикатор на кнопке кондиционера

• Спасибо
• Не нравится

mamont01 05 Авг 2010 не горит индикатор на кнопке кондиционера при его включении ( не горел с рождения — вернее не обращял внимания — т.к. не пользовалься кондиционером до этого лета).. На днях купил новую кнопку, поставил — и все равно не горит. Это у меня кнопки бракованные или они не должны гореть, потому как конструктивно не предусмотрено (хотя странно — место для подствектки есть :(( ) То же самое с кнопками подогрева сидений — нажимаешь (то бишь включаешь) и волшебный огонек не загорается на кнопках.
P.S. все функци приборов вышеуказанных при этом работают — то бишь при нажатии кнопок все включается — просто не горит индикатор на самих кнопках. Сообщение отредактировал mamont01: 05 Август 2010 — 12:24

• Спасибо
• Не нравится

vla 17 Авг 2010

• Спасибо
• Не нравится

Ронин 17 Авг 2010
не горит индикатор на кнопке кондиционера при его включении .

включи габаритные огни, и все заработает. сам же говоришь.

. (хотя странно — место для подствектки есть :(( )

это не индикация а подсветка

• Спасибо
• Не нравится

lis33 30 Сен 2010
не горит индикатор на кнопке кондиционера при его включении ( не горел с рождения — вернее не обращял внимания — т.к. не пользовалься кондиционером до этого лета)..

да, это такая фича вот тут https://www.lkforum.r. ead.php?t=12037 подробно изложено как заставить ее гореть

То же самое с кнопками подогрева сидений — нажимаешь (то бишь включаешь) и волшебный огонек не загорается на кнопках.

а вот эти кнопки гореть должны..

• Спасибо
• Не нравится

PetrovichVAZ 11 Дек 2010
да, это такая фича

https://www.lada-foru. IR#>/smile.gif» style=»vertical-align:middle» emoid=» » border=»0″ alt=»smile.gif» /> вот тут https://www.lkforum.r. ad.php?t=12037″ target=»_blank»>’ class=’bbc_url’ title=’Ссылка’ rel=’nofollow external’>https://www.lkforum.r. php?t=12037 подробно изложено как заставить ее гореть

а вот эти кнопки гореть должны..

Всем кому интересно, чтобы при включении кондиционера загоралась оранжевая лампа в кнопке (по типу кнопки включения обогрева заднего стекла). Касается штатных заводских кондеев. Возможно уже или в скором времени эту проблемку завод порешает. Потребуется кнопка включения обогрева заднего стекла и кусок провода длиной до метра. Новая кнопка нужна потому что в кнопке кондея не распаяна лампа подсветки включения и отсутствует штекер D для ее питания. Просто перекидываем накладку с пиктограммой снежинки на новую кнопку и все (дергать не бояться, ничего не сломаете). В колодке кондея нет штекера на контакт D. Его можно докупить в магазе, но я поступил проще. Взял недостающий штекер с колодки кнопки обогрева заднего стекла с контакта А — это минус на нижнюю лампу подсветки пиктограммы. Этот проводок со штекером в колодке лишний поскольку внутри кнопки на плате есть дорожка соединяющая контакт А и С, т.е. минус подводится к А с контата С. Короче, петельку с контакта А вместе со штекером изымаем из колодки кнопки обогрева и переставляем в колодку кнопки кондея на контакт D. Чтобы было удобно протянуть провод я снял панель приборов, а кнопки кондея и обогрева снимал просунув руку через отверстие под магнитолу, выталкивая их наружу вместе с проводами. Плюс для лампы индикации работающего кондея, а правильнее будет сказать включенного компрессора кондиционера берем с реле его включения. Это крайнее справа реле 1119. то, что под реле стеклоочистителей в блоке предохранителей. В талмуде от «Мир автокниг» оно числится как дополнительное. Теперь мы знаем, что оно отвечает за включение компрессора кондиционера. Плюс берем с 87 контакта этого реле. Он там появляется при включении компрессора, т.е. и лампа в кнопке будет загораться только когда будет работать компрессор. Удачи всем.
