Старлайн а91 схема подключения на ваз 2114

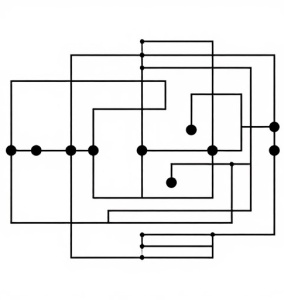

Схема центрального замка ВАЗ 2114

Чтобы выполнить подключение автосигнализации к центральному замку на ВАЗ 2114, нужно знать схему самого ЦЗ. Это позволит понять, что и к чему следует подсоединить. Ниже представлена стандартная схема замка.


Модуль управления расположен под приборной панелью автомобиля с левой стороны. В его разъёме находятся шесть проводов. Если белый провод присоединён к клемме 7, то он отвечает за отпирание дверей. Но в некоторых автомобилях клеммы 5 и 7 могут не задействоваться. В таком случае эту функцию несёт коричневый провод, подключённый к клемме 8. За запирание всегда отвечают клеммы 5 и 6. Собираясь устанавливать сигналку, нужно удостовериться в том, что в водительской двери находится именно 5-ти проводной актуатор, типичный для данной модели ВАЗ. В некоторых машинах вместо него может стоять тумблёр. В таком случае потребуется установка актуатора.

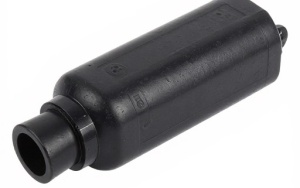

Актуатор центрального замка

Сделать это своими руками без познаний в автоэлектрике сложно. Поэтому при их отсутствии лучше обратиться в автосервис.

Точки подключения сигнализации на ВАЗ 2114

Большинство современных сигнализаций можно подключить к концевикам дверей, капота и багажника.


Поэтому, чтобы подключить сигналку на ВАЗ 2114, нужно соблюдать следующие точки:

  1. Разъём Х3 с сине-красным проводом к датчикам дверей автомобиля;
  2. Х9 – к двухуровневому датчику удара, который крепится на поверхность из металла;
  3. Х8 и Х7 – обычно не применяются;
  4. Х6 – к сервисной кнопке Valet, которую ставят в скрытое от посторонних глаз место в авто;
  5. Х5 – светодиодный индикатор сигнализации, который располагают на приборной панели;
  6. Х4 – к модулю приёма передающего датчика. Его устанавливают на лобовом стекле в одном из верхних углов;
  7. Х3 – разъём с большим количеством проводов.

Для соединения автосигнализации со всеми системами авто, нужно присоединить провода в таком порядке:

  • Красный – к «плюсу» замка зажигания;
  • Чёрный/зелёный и зелёный/жёлтый – к указателям поворота и подфарникам;
  • Чёрный – на массу машины;
  • Жёлтый – к замку зажигания;
  • Серый – плюсовой аварийной сирены;
  • Сине/красный – «плюс» входа дверей;
  • Чёрный/красный – дополнительное реле блокировки;
  • Оранжевый/серый – к датчику открывания капота;
  • Оранжевый/белый – датчик открывания багажного отделения;
  • Оранжевый/фиолетовый – к тормозам, согласно представленной схеме в инструкции к охранному устройству. У сигналок разных фирм она может отличаться;
  • Х2 – к активаторам открывания дверей;
  • Х1 – к замку зажигания. Он должен быть замкнут с красным проводом.

Схема подключения и настройка

В базовой инструкции фирма Старлайн приводит схему, касающуюся модели А91:


Шнур концевиков дверей

Здесь показан жгут, идущий к торпедо. Разберемся с тем, что и куда подключается:

  1. Диод, включенный в разрыв провода, должен проводить ток в направлении «к концевикам»;
  2. Выше речь шла о диоде 1N5401;
  3. Второй диод, соединяемый с проводом сигнализации, может иметь обозначение 1N4001 (он дешевле).

Сигналка Starline A91 Dialog снабжена набором входов, соединяемых с концевиками дверей, багажника и капота. Вам нужен один из них – это шнур «17» из разъема X3. На схеме он обозначен, как «сине-черный».

Теперь рассмотрим, что находится во втором жгуте, расположенном под первым:


Жгут с проводом ручника

От двух синих кабелей, показанных выше, делают Т-образные отводы и дотягивают шнуры к месту установки сигнализации. А в разрыв провода ручника устанавливают диод 1N4001. Катод этого диода «смотрит» в сторону переключателя. В завершении вы сделаете подключения:

  • «Зелено-желтый» и «зелено-черный» провода из разъема X3 соединяют с отводами поворотников.
  • Другой отвод, идущий от катода, подключают к «входу тормоза» сигналки Starline A91 Dialog. Шнур обозначен, как «оранжево-фиолетовый».

Было рассмотрено, как своими руками подключить все сигнальные провода. Очередь за силовыми.

Действия, перечисленные в этой главе, можно выполнить до установки сигнализации. Работоспособность штатного оборудования нарушиться не должна.

Подключение разъема автозапуска

В машинах ВАЗ 2114, в отличие от «девяток», используется замок зажигания с тремя клеммами: 50, 15 и 30. Последняя соединена с АКБ, и с ней при повороте ключа замыкается контакт 15. Ну а 50-я клемма – это «выход» на стартер. Похожие обозначения использует не только ВАЗ.

Что касается модели 2114, накладка замка здесь крепится тремя саморезами, а также тремя метрическими винтами. Выкрутите их, и увидите следующее:

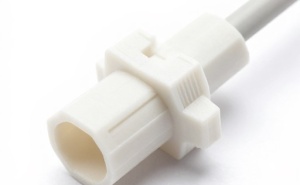

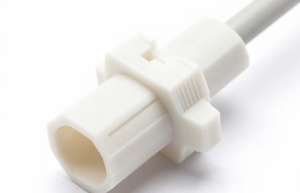

Разъем замка зажигания авто

Согласно базовой инструкции, питание сигналки можно взять с контакта 30 (нужен Т-образный отвод). А «желтый» силовой кабель, выходящий из разъема X1, соединяют с клеммой 15. Дальше, если нужен автозапуск, то:

  1. Соединения, указанные выше, должны выдерживать значительный ток (до 30 А);
  2. «Красный» провод, идущий из замка зажигания, разрывают;
  3. К модулю Starline A91 Dialog дотягивают отводы, идущие от точки разрыва;
  4. Тонкий провод из разъема X1 должен соединяться с клеммой 50, тогда как силовой шнур в «черно-желтой» изоляции станет выходом на стартер.

Еще, как сказано в руководстве по установке, не забудьте разрезать петлю выбора КПП. Действие имеет смысл, если автозапуск используется.

Автомобиль ВАЗ 2114 снабжается механической КПП. Можно установить сигнализацию, не выполняя действия из списка. А в ином случае петлю размыкают обязательно. Смысл здесь не только в следовании инструкции, но и в безопасности.

Тем, у кого в авто был активирован иммобилайзер, придется установить обходчик. Можно купить блок BP-3 фирмы Starline, чтобы подключить его к «розовому» управляющему шнуру сигналки:


Включение обходчика в разрыв проводки

Все те, кто не хочет разрывать провод штатного считывающего устройства, изготовляют обходчик своими руками:

  1. Дополнительная рамочная антенна содержит 50 витков провода ПЭЛ-0,3;
  2. Внутренняя антенна блока должна содержать столько же витков любого провода;
  3. Обе антенны объединяются в контур, размыкаемый контактами реле.

На этом инструкцию завершить нельзя. Не был рассмотрен метод подключения таходатчика.

Понятно, что рамочную антенну надо будет совместить со штатным считывающим устройством. А все антенны, прилагаемые к обходчикам Starline, к иммобилайзерам ВАЗ подходят плохо.

Провод в «черно-серой» изоляции, выходящий из разъема X3, соединяют с высоковольтным входом тахометра (см. рис.). Ваша сигналка от этого не сгорит, но сможет контролировать обороты:


Схема приборной панели 2114

Все охранные системы Starline, как оказывается, хорошо совместимы с любыми автомобилями ВАЗ. К модели A91 Dialog это относится тем более. Кстати, не забудьте подключить «массу» основного блока («черный» шнур разъема X3).

Программная настройка

Будем настраивать только функции, отвечающие за автозапуск. Задействовать режим программирования можно так:

  1. Охрану отключают, ключ в замке переводят к метке «0»;
  2. Кнопку Valet, подключенную к основному блоку A91 Dialog, нажимают 6 раз;
  3. После шага «3» сразу включают зажигание;
  4. Звучат 6 гудков;
  5. Кнопкой Valet выбирают номер функции (см. ниже);
  6. Чтобы установить требуемое значение, жмут соответствующую клавишу брелока.

Система работает в режиме Dialog, поэтому номер функции, а также ее значение будет отображаться на брелоке. Все опции, о которых идет речь, перечислены в таблице:


Таблица опций автозапуска

Сведения были взяты из инструкции по установке. Переключите значения следующих функций: 12-3, 11-4 и 9-3.

Чтобы задать значение «4», третью клавишу жмут до появления мелодии. Затем кнопку нажимают еще раз. Выбрав значение 4 для функции 11, лучше выполнить такую проверку:

  1. «Желтый» шнур, идущий от блока А91 и соединенный с клеммой 15, временно отключают;
  2. Запускают двигатель «с ключа»;
  3. Светодиодный индикатор сигналки должен начать мигать.

Все эти советы приведены в штатной инструкции. Правда, там советуют отключать все провода, кроме трех.


Скриншот базового руководства

Система A91 Dialog может запретить автозапуск принудительно. Чтобы этого не произошло, из машины надо выходить правильно. Сначала активируют «ручник», затем выключают зажигание (мотор работает). Выйдя из авто, можно задействовать режим охраны. Мотор при этом останавливается.

Подключение к проводам

Подключение к проводам «четырки» должно осуществляться в указанном выше порядке. При этом следует соблюдать указания в инструкции к сигнализации. Но предварительно необходимо разместить в автомобиле все элементы сигнализации. Перед началом работ следует отключить питание АКБ. Блок управления устройством ставят под торпедо. Сирену нужно расположить в подкапотном пространстве. Там же установить и аварийную сирену. В багажнике, под капотом, а также в моторном отсеке нужно поставить концевики на открытие. Кнопку Valet разместить в скрытом от посторонних глаз месте. Антенну охранного устройства закрепить на лобовое стекло в правом или левом верхнем углу. Датчик удара разместить на металлической поверхности. Далее осуществляется подключение автосигнализации, согласно схеме. Чтобы подсоединить её к центральному замку нужно приобрести следующие элементы:

  • 2-3 штуки диодов 1N4001 для силы тока не более одного Ампера;
  • Один диод 1N5401 на 3 Ампера;
  • Также для некоторых охранных комплексов может потребоваться два силовых диода на 4-5 Ампер.

Для подключения устройства к ЦЗ нужно найти на полу рядом с водительской дверью два жгута из проводов. Чтобы их достать, следует снять накладку на пороги и щиток боковины. В первом жгуте есть кабель концевиков дверей. В его разрыв необходимо установить диод 1N5401.


Во втором жгуте нужно найти провод, идущий к ручнику, в который следует вставить второй диод 1N4001.


Синие шнуры обоих жгутов нужно подключить к автосигнализации.

Комплектация автосигнализации Томагавк 9010

Набор противоугонной системы состоит из:

  • пульта дистанционного управления с жидкокристаллическим дисплеем;
  • одностороннего брелка;
  • датчика удара;
  • одного реле;
  • модуля приёма и передачи;
  • кнопки Anti-Hi-Jack;
  • клавиши переключения режимов;
  • светодиодного индикатора;
  • десяти проводов;
  • одного концевого выключателя;
  • наклейки для машины;
  • инструментов для монтажа;
  • датчика температуры;
  • инструкции по установке сигнализации в автомобиль;
  • центрального блока управления.

Важной составляющей комплекта является руководство по подключению, без которого нельзя правильно подсоединить и настроить противоугонную систему.

Подключение автозапуска

Если сигнализация имеет функцию автозапуска, её возможно реализовать на «четырнадцатой». Замок зажигания этого автомобиля оснащён тремя клеммами:

  • 15 – голубой провод;
  • 30 – сиреневый кабель;
  • 50 – провод красного цвета.

Для подключения сигнализации потребуется 30 разъём. К 15 контакту следует присоединить кабель, выходящий из клеммы Х1. Серо-чёрный провод из разъёма Х3 нужно подсоединить к тахометру. Таким образом сигналка сможет считывать обороты. Чёрный кабель клеммы Х1 подключается на массу. Красный провод от замка зажигания нужно разорвать. Также следует разрезать петлю, отвечающую за выбор трансмиссии, так как авто оснащено МКПП.


После проделанной работы следует выполнить настройку автозапуска, согласно инструкции к автосигнализации.
