Предохранители и реле Chevrolet Lanos

Принцип работы автомобильного предохранителя

Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.

Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.

Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.

После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:

  • Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
  • Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора

Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.

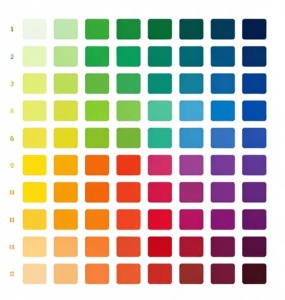

Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.

Предохранители, установленные в Шевроле Ланос 2008 года выпуска

Ниже приведен предохранительный номер и значение номинального тока (А), также указана цепь, которая с такой помощью защищается:

  • 80А, Ф1 – электрооборудование различного вида и предназначения;
  • 30А, Ф2 – оборудование, работающее с помощью электрики и отвечающее за рабочее состояние при повороте ключа в ту или иную сторону;
  • 30А, Ф3 – работающее электрооборудование при поворачивании ключа со следующих положений: SNFRT, ACC, ON;
  • 30А, Ф4 – вентилятор двигательного охлаждения;
  • 30А, Ф5 – электропроводные стеклоподъемники;
  • 30А, Ф7 – подогрев заднего стекла;
  • 30А, Ф8 – вентилятор;
  • 15А, Ф9 – противотуманки, расположенные спереди;
  • 15Ф, Ф10 – насос топливного типа;
  • 20А, Ф14 – освещение снаружи машины;
  • 20А, Ф16 – передние фары и свет дальнего типа;
  • 25А, Ф13 – фары переднего расположения;
  • 10А, Ф17 – подача левой фарой ближнего света;
  • 10А, Ф18 – подача правой фарой ближнего света;
  • 10А, Ф19 – сигнал «стоп», корректирующий электрический элемент фар, левое освещение снаружи транспортного средства;
  • 10А, Ф20 – правое освещение наружного типа, сигнал «стоп»;
  • Р1 – сигнал звукового воспроизведения;
  • Р2 – существующие фары;
  • Р6 – освещение снаружи автомобиля;
  • Р9 – насос топливного вида;
  • Р10 – задний обогрев стекла.

Смотрите также: Что лучше: Шевроле Каптива или Мицубиси Аутлендер

Где находятся предохранители на Шевроле и ДЭУ Ланос

Один из главных вопросов, которым задаются все автовладельцы, заключается в том, где находятся предохранители. Перед тем, как выполнить диагностику цепи питания того или иного неработающего электроприбора, следует первоначально отыскать нужный предохранитель. На Ланосе имеется три места, где располагаются эти устройства. Более подробно об их расположении, выясним далее.

На Ланосах ставится три блока предохранителей и реле. Их места расположения известны далеко не всем автовладельцам, поэтому представляем вниманию информацию с фото:

  1. Блок в подкапотном пространстве. Если снять крышку блока, то можно обнаружить наличие не только защитных устройств, но и реле. Этот блок является основным, так как именно здесь находятся устройства, отвечающие за защиту цепи замка зажигания

  2. Блок в салоне возле ног водителя. На этом блоке расположены только предохранители без реле. На этом блоке расположены защитные устройства, включенные в цепь салонных электроприборов — освещение салона, аварийная сигнализация, магнитола, питание ЭБУ, габариты и прочие

    Где стоят предохранители в салоне Ланос

  3. Блок реле под панелью приборов. Чтобы получить к нему доступ, необходимо снять декоративную заглушку сбоку на торпеде или же снять панель блока электрокорректора фар. Этот блок оснащен только реле

  4. Дополнительный предохранитель установлен с правой стороны в районе ног пассажира. Надо отметить, что этот элемент устанавливался не на все автомобили Ланос, а только на тех, у которых имеется антиблокировочная система ABS. Его номинал 10А

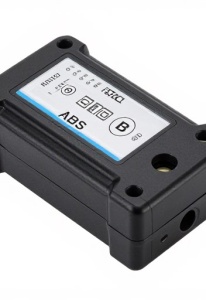

    Дополнительный предохранитель ABS на Ланосе

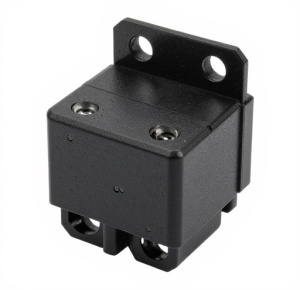

  5. Дополнительные реле также установлены под капотом автомобиля с левой стороны возле моторного отсека

Зная, где располагаются блоки предохранителей и реле на Шевроле и ДЭУ Ланос, необходимо разобраться, за защиту и работоспособность каких электроприборов они отвечают.

Схема предохранителей Шевроле Ланос

Схема предохранителей на Шевроле Ланос 1,5 может размещаться в следующих местах и элементах автомобиля:

  • в отсеке мотора – управление главным двигателем;
  • в блоке (на крышке предохранительного блока);
  • в салоне авто;
  • на панели приборов – противотуманки на задних фарах, прерыватели указателей поворота, стеклоочистители, вентилятор в системе общей вентиляции.

Зависимо от года выпуска и комплектации автомобиля подобная схема может разниться в различных моделях. К примеру, схема предохранителей Шевроле Ланос 2008 года будет отличаться от схемы этого же автомобиля, но другого года выпуска.

Блок предохранителей и реле под капотом на Ланосе

Данный блок находится с правой стороны, если открыть крышку капота. Он закрыт пластиковой крышкой, которая обеспечивает герметичность. Крышка крепится при помощи защелок. Под ней располагаются не только предохранители, но и реле. Для удобства извлечения предохранителей, имеется специальная вилочка. Ниже на фото цифровое обозначение устройств, расшифровка которых имеется в таблице.

Предохранительный элемент F1 защищает цепь питания предохранителей F1-F7 и F15-F20. F12 — используется на автомобилях с кондиционером. Защищает цепь электрической муфты кондиционера. F15 представляет собой диод реле муфты компрессора кондиционера. F19 — защищает цепь питания стоп-сигнала, электрокорректора фар, наружного освещения с левой стороны, подсветки корректора, часов, задних противотуманок, лампы пепельницы, магнитолы и подсветки включения кондиционера. F20 — дополнительно защищает цепь питания габаритов правой фары и подсветки номерного знака.

В таблице выше реле R3 используется на автомобилях Ланос с кондиционером. Это реле отвечает за работу электрической муфты компрессора кондиционера. R4 — это элемент также может не использоваться, если на Ланосе, Сенсе или Шансе стоит один вентилятор. Он отвечает за его включение. R5 — включение передних противотуманных фар при наличии таковых на авто. R11 — реле включения вентиляторов охлаждения на первой и второй скорости.

Предохранители и реле Chevrolet Lanos

Рассмотрены автомобили Chevrolet Lanos 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2020, 2020, 2020 года.

Где находится блок предохранителей шевроле ланос

Основной блок предохранителей и реле расположен в моторном отсеке.

Для доступа к предохранителям и реле вынимаем пароотводящий шланг из держателя.

Затем отжав две защелки снимаем крышку монтажного блока.

EF1-EF20 — предохранители; К1-К6 — реле малого размера; К7-К11 — реле большого размера; 1 — пинцет для извлечения предохранителей и реле малого размера; 2 — блок перемычек

Назначение предохранителей и реле шевроле ланос

EF1 (80) Цепи предохранителей EF15 — EF20 и F1 — F7
EF2 (30) Выключатель зажигания (цепи питания комбинации приборов и топливного насоса)
EF3 (30) Выключатель зажигания (стартер, вентилятор отопителя, электростеклоподъемники)
EF4 (30) Электродвигатели основного и дополнительного вентиляторов
EF5 (30) Электродвигатели стеклоподъемников chevrolet lanos
EF6 (50) Не используется
EF7 (30) Элемент обогрева заднего стекла
EF8 (30) Электродвигатель вентилятора отопителя (4-я скорость)
D9 (диод) Электромагнитная муфта компрессора кондиционера
EF10 (20) Лампы блок-фар (дальний свет)
EF11 (Ю) Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары
EF12 (10) Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары
EF13 (10) Лампа сигнала торможения/габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера chevrolet lanos
EF14 (10) Лампа сигнала торможения/габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака
EF15 (15) Лампы противотуманных фар шевроле ланос
EF16 (15) Топливный насос
EF17 (10) Звуковой сигнал
EF18 (10) Электромагнитная муфта компрессора кондиционера
EF19 (25) Контакт «30» реле фар
EF20 (20) Контакт «30» реле габаритного света и освещения салона шевроле ланос

Реле chevrolet lanos

Номер Наименование Включаемые цепи
К1 Реле звукового сигнала Звуковой сигнал
К2 Реле фар Лампы блок-фар
КЗ Реле компрессора кондиционера Электромагнитная муфта компрессора кондиционера
К4 Реле электродвигателя дополнительного вентилятора Электродвигатель дополнительного вентилятора системы охлаждения
К5 Реле противотуманных фар Лампы противотуманных фар
К6 Реле габаритного света и освещения салона Лампы габаритного света в блок-фарах, лампы сигналов торможения/габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа плафона освещения салона
К7 Реле стеклоподъемников Электродвигатели стеклоподъемников шевроле ланос
К8 Реле электродвигателя основного вентилятора Электродвигатель основного вентилятора системы охлаждения
К9 Реле топливного насоса Электродвигатель топливного насоса
К10 Реле электрообогревателя заднего стекла chevrolet lanos Элемент обогрева заднего стекла
К11 Управляющее реле вентиляторов системы охлаждения Реле электродвигателей основного и дополнительного вентиляторов системы охлаждения

Монтажный блок реле и предохранителей в салоне chevrolet lanos

Для доступа к предохранителям нажимаем на фиксатор крышки и снимаем ее.

На внутренней стороне крышки нанесена схема расположения предохранителей шевроле ланос

Предохранитель прикуривателя находится под номером 10 (15А).

Расшифровка.

Номер ток, А Защищаемые элементы
F1 (10) Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре, электродвигатель привода антенны
Выключатель освещения в левом подрулевом переключателе, выключатель лампы
F2 (10) противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей
F3 (15) Аварийная сигнализация
F4 (15) Центральный замок
F5 (10) Цепи питания блока управления двигателем от аккумуляторной батареи
F6 (10) Цепь питания аудиосистемы от аккумуляторной батареи
F7 (15) Лампы сигналов торможения/габаритного света в задних фонарях (сигналы торможения)
D8 (диод) Выключатель сигнализатора открытой двери (дверь водителя)
F9 (10) Цепь питания аудиосистемы от выключателя зажигания
F10 (15) Предохранитель прикуривателя шеви ланос
F11 (10) Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа освещения вещевого ящика
F12 (10) Лампа света заднего хода в правом заднем фонаре
F13 (15) Подушка безопасности
F14 (15) Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз
F15 (15) Катушка зажигания шеви ланос
F16 (15) Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида
F17 (15) Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания
F18 (20) Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла
Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера,
F19 (10) реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения
F20 (20) Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости)

Для доступа к реле в салоне автомобиля, снимите крышку с регулятором (корректором) фар.

1 — реле указателей поворотов и аварийной сигнализации;

2 — реле включения лампы противотуманного света в левом заднем фонаре;

3 — реле прерывистого режима очистителя ветрового стекла;

4 — реле четвертой скорости электродвигателя вентилятора отопителя

Блок предохранителей в салоне автомобиля слева под обшивкой

Салонный блок предохранителей Ланос, Сенс и Шанс отвечает за защиту различного электрооборудования. На этом блоке в салоне расположено 20 предохранителей. С их предназначением разберемся подробно.

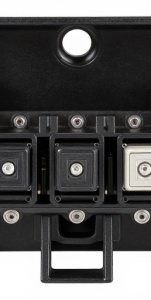

Предохранители в салоне Ланос

В таблице ниже представлено не только описание предназначения каждого элемента, но еще и величина максимального тока. При поиске или замене салонных предохранителей на Ланосе необходимо опираться на данные из таблицы.

За выключение ламп задних ПТФ отвечает предохранитель F2. Он также защищает цепь питания корректора фар и сигнализацию открытых дверей. F5 — защищает цепь питания ЭБУ автомобилем. Провод питания идет напрямую от аккумулятора. Предохранитель F8 на блоке отвечает за подачу питания на световую сигнализацию на водительской двери. Элемент F13 отвечает за исправную работу подушек безопасности. F15 — подача напряжения на катушку или модуль зажигания. F20 — элемент питания электрического мотора отопителя для 1-3 скоростей.

Поломки в автомобиле Шевроле Ланос

Но автомобиль, как и другие виды транспорта, может выходить из строя. Рассмотрим подробно поломку бензонасоса.

В тот момент, когда заводим машину, мы всегда слышим звук функционирования топливного насоса. Потом он поднимает давление в топливной рампе, и электроблок его отключает. Затем бензонасос самостоятельно включается, только при вращении двигателя. Когда датчик коленчатого вала начинает передавать импульсы, подается напряжение на катушку, именно это способствует подаче напряжения на электрический двигатель.

В том случае если не слышно звука работающего бензонасоса, то вполне вероятно, что в Шевроле Ланос не работает бензонасос. Для того чтобы произвести самостоятельно проверку, необходимо выполнить несколько действий.

  1. Поднимаем сидение сзади (со стороны пассажира).
  2. Видим отверстие на колбу, осторожно вынимаем ее.
  3. Направляем отверстие контактами к себе.
  4. Подключаем к ним специальный тестер. Заводим машину и проверяем наличие напряжения.

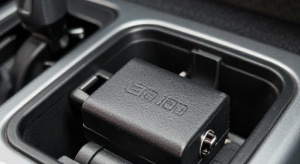

Блок реле под торпедой Ланос, Сенс и Шанс

За панелью управления корректором фар автомобилей Ланос, Сенс и Шанс расположены четыре реле, отвечающие за работу задних противотуманок, указателей поворотов и аварийной сигнализации, вентилятора печки и стеклоочистителей.

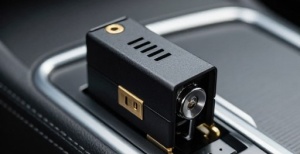

Под номером «1» на фото выше находится реле, которое отвечает за работу электромотора отопителя, включаемого на 4 скорости. Если печка перестала работать на 4 положении, значит надо проверить исправность реле. Под номером «2» находится устройство, отвечающее за работу реле поворотов на автомобиле, и аварийной сигнализации. Под номером «3» находится реле, отвечающее за работу стеклоочистителя лобового стекла, работающего в прерывистом режиме. Под номером «4» находится реле задних противотуманных фар на Ланосе, Сенсе и Шансе.

Отдельно надо отметить, что под капотом находятся еще два или одно реле, что зависит от года выпуска автомобиля. Располагаются устройства слева при открытии капота возле моторного щита. Один элемент отвечает за подачу сигнала о запуске двигателя, а второе предназначено для контроля работы генератора. Через реле поступает питание на интегральную плату генератора.

Это интересно!
Закорачивание контактов реле напрямую без использования устройства категорически противопоказано. Это приведет не только к срабатыванию предохранителя, но еще и выходу из строя электрических приборов.

Чем же являются предохранители, и какое их прямое назначение

Предохранители – это специальные элементы, установленные на транспортном средстве, которые отвечают за нагрузку той или иной системы. Они необходимы, чтобы при осуществляемой работе автомобиля была в целостности и не перегорела вся его электроника, что приведет четырехколесного друга в нерабочее состояние.

Основной функцией, которую выполняет автомобильный предохранитель, является сохранение цепи соединений электрического типа от возникновения всевозможных замыканий. В случае продолжительного и значительного напряжения показателей тока превышается максимальное значение, которое задавалось при изобретении разработчиками. При подобной нагрузке устройство само разрушает несколько принадлежащих ему элементов, размыкая цепь, в этом случае просто физически не может быть замыкания.

Смотрите также: Сколько стоит новая Шевроле Каптива

Что такое реле и его назначение на автомобиле

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок.

Если не использовать реле, а например, осуществить запуск двигателя напрямую, то сразу же произойдет выгорание контактов в замке зажигания или оплавление кнопки. Это связано с тем, что при запуске мотора стартер потребляет очень большой ток, который при прохождении по контактам замка зажигания оплавил бы их.

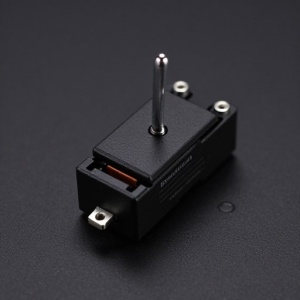

Внешний вид реле

Чтобы не делать кнопки включения и выключения массивными, в автомобилях применяются реле. Это своего рода защитные устройства, которые разделяют цепь на высоковольтную и низковольтную. Устройства имеют простую конструкцию, а основным их элементом является катушка с обмоткой. При использовании реле, важно понимать назначение ее контактов:

  1. 85 и 86 — контакты катушки
  2. 30 — общий, на который подается постоянное питание от АКБ
  3. 87 — нормально разомкнутый контакт или подача питания на приемник
  4. 87а — нормально замкнутый контакт, который еще называется дополнительным

Схема подключения реле

При замене реле немаловажно обратить внимание, какой элемент стоял до этого в гнезде — трех, четырех или пятиконтактный. Заменять нужно только аналогичным по конструкции устройством.
