Реле бензонасоса автомобиля ВАЗ 2110

Какие бензонасосы устанавливают на автомобили ВАЗ 2110/2112

Автомобили марки ВАЗ 2110/2112, в зависимости от года выпуска и типа установленного двигателя, могут отличаться по способу подачи топлива в цилиндры.

Таблица: особенности систем подачи топлива в цилиндры двигателя в зависимости от модификации автомобиля

Модель/ модификацияГод выпускаОбъем двигателя, см3Количество клапанов, штСистема впрыска
ВАЗ 211001996–200015008Карбюраторная
ВАЗ 21101с 200416008Инжекторная
ВАЗ 21102с 200415008
ВАЗ 21103с 2001150016
ВАЗ 21103Мс 2001150016
ВАЗ 21104Мс 2001160016
ВАЗ 211201999–2008150016Инжекторная
ВАЗ 211211999–200816008
ВАЗ 211221999–200815008
ВАЗ 211242004–2008160016
ВАЗ 211282004–2008180016
ВАЗ 211231999–2009160016

Лишь первые модификации ВАЗ 2110 оснащались карбюраторной системой впрыска. С завода на них устанавливались механические топливные насосы марки ДААЗ (каталожный номер 2108–1106010). До этого они отлично себя зарекомендовали на автомобилях серии «Спутник» и «Самара».

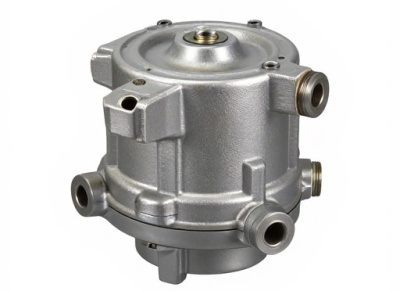

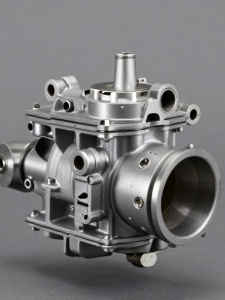

Механический бензонасос устанавливался в моторном отсеке ВАЗ 2110 справа от клапанной крышки двигателя, и приводился в действие распредвалом.

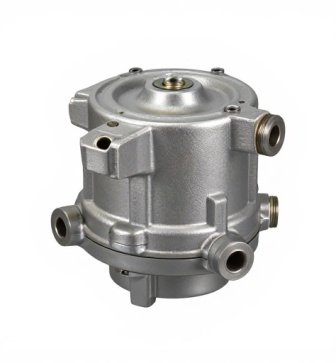

Все инжекторные ВАЗ 2110/2112 оборудованы топливными модулями погружного типа. В конструкцию такого модуля входят:

  • электрический бензонасос;
  • фильтр грубой очистки;
  • датчик уровня топлива.

Топливный модуль устанавливается непосредственно в бак автомобиля. Иными словами, бензонасос, полностью погружён в бензин. Инжекторные ВАЗ 2110/2112 оборудовались и оборудуются электрическими топливными насосами отечественного, совместного или импортного производства. Это изделия предприятий «Утёс», «Пекар», Саратовского завода, а также всемирно известной , насосами производства которой оснащаются все современные ВАЗы. Каталожный номер стокового электрического насоса — 2112–1139009. Есть и модификации, номера которых имеют две дополнительные цифры: 02 или 03. В зависимости от них изделия могут отличаться длиной и диаметром.

Схемы 2110, 2111, 2112 — DRIVE2

У первых 2110 есть незначительные изменения. Например предохранители задних туманок и центрального замка могут быть не в монтажном блоке, а рядом с ним. Таких схем я не нашёл.

ВАЗ-2110 выпускалась на АвтоВАЗе с 1995 по 2007 год, На Украине с 2007 по 2014 год. ВАЗ-2111 выпускалась на АвтоВАЗе с 1998 по 2009 год, На Украине с 2009 по 2014 год. ВАЗ-2112 выпускалась на АвтоВАЗе с 1999 по 2008 год (2002-2009 выпускалась купе 21123).

Про монтажный блок тут www.drive2.ru/b/1728977/ Про приборы тут www.drive2.ru/b/1142904/

Схемы автомобилей с панелью приборов 2112

www.drive2.ru/b/937838/ Заменены несколько жгутов, остальное как и на обычных панелях.

Схема карбюраторных 2110

content-10.foto.my.mail.r…hofer2107/3817/b-4355.jpg Кнопка зптф с фиксацией. Получается схема машин примерно до 2000 годы выпуска.

Схема 21102 с инжектором Январь-4

content-28.foto.my.mail.r…hofer2107/3817/b-4352.jpg То же самое инжекторное.

Схема 21102 с инжектором Январь-5.1

content-18.foto.my.mail.r…hofer2107/3817/b-4353.jpg То же самое 16-ти клапанное. _____________________________________________________________________________________________
Отдельные схемы 2110, 11, 12 выпуска примерно после 2000 года.
-Схема жгута переднего

content-10.foto.my.mail.r…hofer2107/3817/b-4350.jpg Соединяется только с жгутом панели приборов.

-Схема жгута панели приборов

content-10.foto.my.mail.r…hofer2107/3817/b-4354.jpg Кнопка зптф без фиксации. Разъём инжектора 14-ти контактный.

-Схема жгутов коробки воздухопритока и отопителя

content-3.foto.my.mail.ru…hofer2107/3817/b-4347.jpg Передний стеклоочиститель, отопитель. Соединяются вместе и с панелью приборов.

-Схема жгутов задней части 2110

content-5.foto.my.mail.ru…hofer2107/3817/b-4343.jpg На фонари, крышку багажника и подсветку номера. Соединяются вместе и жгут фонарей соедяняется с жгутом панели приборов. Разъёмчик с белым проводом жгута крышки багажника соединяется с любым жгутом боковых дверей, от него с любым дополнительным жгутом (будет ниже) с кнопкой открывания багажника. Разъём с серым проводом жгута фонарей подключается к панели приборов, на люксовых версиях подключается к панели приборов через люксовый жгут боковых дверей (там к нему подключен подогрев зеркал).

-Схема жгутов задней части 2111

content-18.foto.my.mail.r…hofer2107/3817/b-4357.jpg На фонари и заднюю дверь с подсветкой номера. Соединяются вместе и жгут фонарей соедяняется с жгутом панели приборов и любым жгутом боковых дверей, от него с любым дополнительным жгутом (будет ниже) с кнопкой открывания багажника. Разъём с серым проводом жгута фонарей подключается к панели приборов, на люксовых версиях подключается к панели приборов через люксовый жгут боковых дверей (там к нему подключен подогрев зеркал).

-Схема жгутов задней части 2112

content-13.foto.my.mail.r…hofer2107/3817/b-4358.jpg На фонари, заднюю дверь и подсветку номера. Соединяются вместе и жгут фонарей соедяняется с жгутом панели приборов и любым жгутом боковых дверей, от него с любым дополнительным жгутом (будет ниже) с кнопкой открывания багажника. Разъём с серым проводом жгута фонарей подключается к панели приборов, на люксовых версиях подключается к панели приборов через люксовый жгут боковых дверей (там к нему подключен подогрев зеркал).

-Схема жгута дополнительного комплектации норма

content-25.foto.my.mail.r…hofer2107/3817/b-4341.jpg Реле электростеклоподъёмников и кнопка отпирания замка багажника. Подключается к жгуту панели приборов, монтажному блоку и к обычному жгуту боковых дверей.

-Схема жгута дополнительного комплектации люкс и жгута птф

content-9.foto.my.mail.ru…hofer2107/3817/b-4342.jpg Реле электростеклоподъёмников, реле обогрева сидений, реле кнопка лампочка и сами птф, а также кнопка отпирания замка багажника. Соединяются вместе и жгут дополнительный подключается к жгуту панели приборов, монтажному блоку и к любому жгуту боковых дверей.

-Схема жгута боковых дверей комплектации норма

content-10.foto.my.mail.r…hofer2107/3817/b-4349.jpg Центральный замок и эсп.

-Схема жгута боковых дверей комплектации люкс и жгутов передних дверей

content-20.foto.my.mail.r…hofer2107/3817/b-4348.jpg Центральный замок, эсп, электропривод и подогрев зеркал, проводка от магнитолы на колонки.

-Схема жгута подогрева сидений

content-25.foto.my.mail.r…hofer2107/3817/b-4346.jpg Подключается только к жгуту боковых дверей комплектации люкс, и дополнительный жгут то же должен быть люкс (с противотуманками который). ____________________________________________________________________________________________

ВНИМАНИЕ!

Машины отличаются немножко подключением отопителя. Поэтому может

www.drive2.ru

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Признаки неисправности бензонасоса ВАЗ 2110/2112

Признаки неисправности насоса проявляются одинаково, независимо от его конструкции и типа системы впрыска. К ним можно отнести:

  • затруднённый запуск мотора;
  • нестабильную работу двигателя на холостых оборотах (вибрация, троение, остановка силового агрегата);
  • провалы при разгоне в движении;
  • снижение мощностных и тяговых качеств мотора;
  • отсутствие характерного звука запуска бензонасоса (для инжекторных двигателей);
  • наличие следов подтекания топлива (для карбюраторных силовых агрегатов).

Самостоятельно определить неисправность бензонасоса достаточно проблематично, ведь первые три признака, являющиеся основными, могут свидетельствовать и о других проблемах в топливной системе, как:

  • засорение топливного фильтра;
  • неполадки с датчиками массового расхода воздуха, положения дроссельной заслонки, уровня кислорода и т.п.;
  • засорения одной или нескольких форсунок;
  • выход из строя регулятора давления.

Кроме этого, подобные симптомы наблюдаются и при возникновении проблем с зажиганием. Установить, что причиной перечисленных признаков является именно топливный фильтр можно путём проверки устройства.

Soulemil › Блог › Схема и расположение предохранителей ВАЗ 2110, 2111, 2112

Если у Вас перестали работать щетки стеклоочистителя, или перестали включаться поворотники, не бегите покупать моторчик щеток или новые лампочки. Чаще всего проблема в сгоревших предохранителях. Работу всех электроприборов в автомобиле страхуют предохранители. Именно благодаря им при замыкании не выгорает вся проводка. Давайте рассмотрим схему предохранителей на ВАЗ 2110, 2111, 2112.

Первым делом пометим все предохранители своими номерами:

Расшифровка значений предохранителей: Предохранитель №: Амперы За что отвечает: F1 5 Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника F2 7,5 Ближний свет в левой фаре F3 10 Дальний свет в левой фаре F4 10 Правая передняя противотуманная фара F5 30 Стеклоподъемники дверей F6 15 Переносная лампа, прикуриватель F7 20 Вентилятор радиатора, звуковой сигнал F8 20 Обогрев заднего стекла F9 20 Омыватель и очиститель лобового стекла F10 20 Резервый F11 5 Габарит с правой стороны F12 7,5 Ближний свет в правой фаре F13 10 Дальний свет в правой фаре F14 10 Противотуманная фара, левая F15 20 Обогрев сидений F16 10 Аварийный сигнал, поворотники F17 7,5 Стоп сигнал, подсветка замка зажигания, освещение салона F18 25 Прикуриватель, подсветка бардачка, отопитель салона F19 10 Лампа заднего хода, контроль исправности стоп сигнала F20 7,5 Задние противотуманные фары Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку:

Далее видим вот такие предохранители:

1 — модуль зажигания 2 — датчики скорости, расхода воздуха, подогрева 3 — топливные реле, насос, форсунки 4 — вентилятор 5 — бензонасос 6 — зажигание Теперь вы умеете самостоятельно менять предохранители на вашем ВАЗ 2110, 2111, 2112. Процедура быстрая и простая.

Это я вывел для себя чтоб можно было быстро войти в блог и посмотреть какой предохранитель за что отвечает и другим пользователям. Спасибо!

Нравится 52 Подписаться

Как проверить механический топливный насос

Для проверки механического бензонасоса понадобятся следующие инструменты и средства:

  • отвёртка с крестообразной битой;
  • шлицевая отвёртка;
  • ключ (головка) на 10;
  • ключ на 13;
  • 2 чистых сухих пластиковых бутылки объёмом 2л;
  • отрезок шланга (50 см) такого же диаметра, как и топливный;
  • 1–1,5 л бензина;
  • штангенциркуль (линейка);
  • секундомер (часы).

Начнём с производительности. Исправный механический бензонасос ВАЗ 2110 при заведомо чистом фильтре должен перекачивать не менее 1л топлива за минуту. Алгоритм проверки следующий:

  1. Поднимаем капот, находим насос.
  2. Используя отвёртку, откручиваем винт хомута выходного шланга насоса. Ослабляем хомут, снимаем шланг со штуцера насоса.

Проверка производительности заключается в измерении количества топлива, перекачанного за определенный отрезок времени

Если количество топлива, перекачанного за 1 минуту меньше 1 литра — бензонасос неисправен

Если количество перекачанного топлива за минуту получилось меньше литра — насос неисправен. Причинами этому могут быть:

  • неисправные клапаны;
  • разрыв одной или нескольких мембран;
  • засорение сетки насоса;
  • износ приводного штока (толкателя).

Дальнейшую проверку производим в следующем порядке:

    Отсоединяем от насоса оба шланга топливопровода.

Отсоединяем впускной и выпускной шланги

При нажатии на рычаг ручной подкачки на впускном штуцере должно чувствоваться разрежение, а на выпускном — напор воздуха

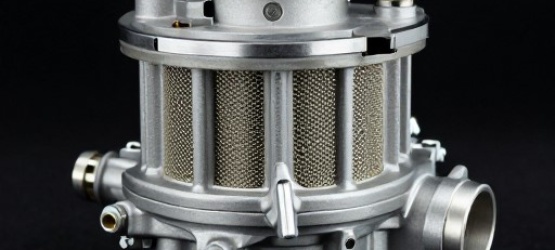

Сетчатый фильтр не должен иметь следов повреждения и деформации

Открутив две гайки, снимаем бензонасос со шпилек

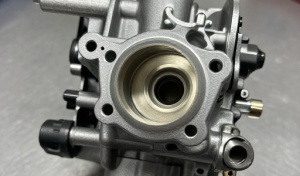

Чтобы разобрать насос нужно открутить 6 винтов по окружности корпуса

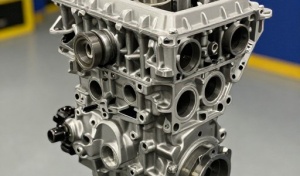

Длина толкателя должна быть 82,4 мм

Проверка электрической цепи

В отличие от карбюраторного двигателя, где топливный насос имеет механический привод, на инжекторных ВАЗ 2110/2112 за работу этого устройства отвечают специальные реле и предохранитель. Поэтому прежде чем перейти к диагностике самого насоса, нужно обязательно проверить указанные элементы. Если хоть один из них неисправен, насос не будет работать вообще.

Включите зажигание, не запуская двигателя, и прислушайтесь. Работающий бензонасос при запуске издаёт характерный «свист». Если его нет, значит, либо сам насос вышел из строя, либо же один из элементов цепи его питания.

Реле и предохранитель насоса находятся в дополнительном монтажном блоке, расположенном внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую облицовку (возле левой ноги переднего пассажира). Она крепится несколькими саморезами. Под крышкой вы найдёте три реле и три предохранителя. Обычно элементы защиты цепи бензонасоса расположены по центру.

Реле и предохранитель находятся в дополнительном монтажном блоке под облицовкой

Для проверки предохранителя извлеките его из гнезда и «прозвоните» тестером. В случае необходимости замените его, соблюдая номинал (15 А). Проверить реле на работоспособность без специального оборудования вряд ли получится. Но можно взять другое реле, например, вентилятора радиатора (крайнее левое), и установить его на место диагностируемого. Включите зажигание и послушайте, заработал ли бензонасос. Если да, купите и поставьте новое реле. Если же проблема осталась, продолжите диагностику.

Чтобы проверить реле бензонасоса можно установить на его место реле вентилятора охлаждения радиатора

Принцип работы


Ваз 2110 глохнет щелкает реле бензонасоса

Принцип работы следующий:

  • в реле задействована классическая схема смыкания контактов;
  • сердцевина реле представлена классической катушкой;
  • задействована также ручная подача сигнала смыкания и размыкания.

Сегодня современный европейский автомобиль практически полностью автоматизирован и понятие «не заводится автомобиль» практически не встречается в экономически развитых странах. Это явление первостепенно объясняется автоматизацией функционирования реле. В частности, частота смыкания контактов управляет встроенной бортовой системой контроля, плюс ко всему материал из которого выполнена проводка обладает повышенными электропроводящими свойствами. Это в свою очередь позволяет более экономно и эффективно расходовать материально-технические возможности:

  • Во-первых проводка реле от европейских производителей состоит из высокотехнологичных сплавов, это в свою очередь позволяет избежать таких явлений как перегорание проводки в результате электрических замыканий.
  • Во-вторых скорость проведения тока достаточно велика, что обеспечивает практически мгновенную передачу электрического импульса из пункта А в конечный условный пункт Б.

Примечание. Несмотря на множественные преимущества реле европейских производителей, с практической точки зрения оно для среднестатистического автомобилиста является малодоступным. В силу узкого технического спектра совместимости и достаточно высокой цены.

Конструкционные особенности реле от национальных производителей


Ваз 2110 как проверить реле бензонасоса

Практически все реле национального автопрома являются идентичными относительно друг друга, так как выпускаются согласному общему принципу, который был разработан ещё в далёких 70-80-ых годах. Итак, реле состоит, как правило, из 4-5 пяти выводов. Особенность строения 4-х выводного реле заключается в отсутствии центрального вывода. К сети электрооборудования реле подключается с помощью специализированного штекера из плотной пластмассы. Внутри данный штекер содержит специальные проёмы для проводов, которые в народе именуемы, как «манки». Внутри самого же реле, расположена катушка, которая прикреплена сердечнику.


Ваз 2110 реле включения бензонасоса

Итак:

  • Во время подачи напряжения сердечник электрокатушки автоматически намагничивается, тем самым притягивая к себе подвижный контакт, таким образом происходит смыкание электрических контактов, в результате чего собственно и формируется искра. Сам же подвижный контакт хорошо фиксируется в определённым положении пружиной. Движение контактов всецело зависит от электромагнитной активности сердечника.
  • Внутри реле расположено два подвижных и два неподвижных контакта. Если реле представлено 4-мя контактами, то оно работает исключительно на замыкание, если 5-ю то оно функционирует в двух основных режимах: смыкания и размыкания. Современные реле оснащены 5-ю контактами, так как в таком случае, эффективность и надёжность функционирования повышается в разы.

Примечание. Следует всегда обращать внимание на цифры, которые расположены сзади на внешней поверхности реле, так как они отображает какой контакт с каким внутренним элементом реле соединён. Если подвести провод плюс или минус не к тому контакту, то замыкания реле не избежать.

Проверка давления в топливной рампе

Но даже тот факт, что бензонасос начинает качать при включении зажигания, ещё не говорит о его исправности. Главным показателем его работы является давление в системе. Проверить его можно при помощи обычного манометра с пределом измерения 5–7 атмосфер, которым измеряют давление в шинах. Кроме него потребуются отрезок бензостойкого шланга с внутренним диаметром 9 мм и два хомута соответствующего размера.

Порядок проверки следующий:

  1. Стравливаем давление в системе. Для этого отключаем от аккумулятора минусовую клемму. Снимаем пластиковую облицовку дополнительного монтажного блока, в котором находятся реле и предохранитель бензинового насоса. Вынимаем предохранитель из гнезда. Подключаем снятую клемму к АКБ. Запускаем двигатель и даём ему поработать, пока не заглохнет. После этого ставим предохранитель на место.
  2. На топливной рампе находим штуцер, специально предназначенный для измерения давления. При помощи колпачка колёсного вентиля выкручиваем из штуцера золотник.

Штуцер предназначен специально для измерения давления

Для измерения давления топлива в рампе подойдет обычный манометр для шин

Для двигателей объёмом 1500 см 3 оно должно составлять 2,8–3,2 атмосферы, а для силовых агрегатов объёмом 1600 см 3 – 3,6–4 атмосферы. Если же показатели прибора ниже — насос для дальнейшей эксплуатации непригоден.

Замена бензонасоса ВАЗ 2110 — Лада 2110, 1.5 л., 2004 года на DRIVE2

Приветствую. Продолжаю поиски вялой тяги. До этого заменено пожалуй все, что можно по топливной системе. Вплоть до сетки в баке. Совсем недавно настроили клапана…Но не то все… Крайним оставался бензонасос. Перед дальней поездкой, где сейчас и нахожусь, решил замерить давление насоса. В итоге не зря. Рабочий, все как полагается, но вот очков своих не выдавал на порядок. Т.е. можно было с ним ещё лет 10 кататься, а может и помер бы в пути. Решено менять, а стоявший оставить в багажнике на запас. Купил по рекомендациям ЭЛКАР. Тот же Siemens.

Полный размер

Такая вот деталька

Полный размер

По заверениям диагноста и продавца, элкар не что иное как сименс.

Замена простейшая. Извлекаем из бака насос и ставим новый. Инфы в сети и видео полно.

Полный размер

Заодно взял на замену уплотнительнле кольцо на корпус насоса, и 2 колечка на топливные трубки бака.

Теперь по результатам. Стоявший ранее насос Bosch хоть у находился в предсмертном состоянии, но работал тише (от слова «я его и не слышал вовсе»). Новый же Siemens и при подаче напряжения, при включении зажигания создаёт более гулкий шум, и при работе при запуске двигателя также слышен. Еле еле, но слышен, если прислушаться и знать все звуки, которые издает твой автомобиль. Нет, конечно не критично, но все же стоит это отметить. Теперь по тяге. Да, она чуть улучшилась, чууууть легче набирает обороты, но опять таки вяло. Теперь, когда уже исключено все методом замены на новое, вывод один. Нужно убирать эбу бош 1.5.4 и переходить на январь. Если не поможет и это, то… То даже уже не знаю что… Хотя по трассе бошевский мозг не расходует топливо, а просто нюхает его. Не мог поверить глазам, когда пройдя 569км. дозаправился до полного бака (30л.). Расход составил 5.2 литра. При темпе 90-140 км. Что считаю неплохим результатом в плане экономичности, но я за ней и не гонюсь. Буду копать дальше и глубже, и заставлю её ехать так, как должен ехать правильный 8 клоп… P.S. Скорее для себя. Одновременно с заменой насоса, чтобы быть уже уверенным до конца в проделанной работе, промыл ещё раз дроссель, теперь уже со снятием его и заменой прокладки.

Полный размер

Чисто раз

Полный размер

Чисто два

www.drive2.ru

Проверка производительности

Убедиться в том, что бензонасос вышел из строя поможет проверка его производительности. Для этого потребуются:

  • отвёртка с крестообразной битой;
  • отрезок бензостойкого шланга (50–80 см) с хомутом;
  • ключ на 17;
  • пустая пластиковая бутылка объёмом 2 л;
  • отрезок изолированного провода;
  • секундомер.

Проверка производительности осуществляется следующим образом:

  1. Снимаем заднее сиденье. Приподнимаем ковролин и находим под ним лючок бензобака. Откручиваем два винта (по диагонали).
  2. Сняв лючок, вы увидите верхнюю часть топливного модуля. Ключом на 17 откручиваем гайку выпускного штуцера. Надеваем на него шланг и фиксируем соединение хомутом. Другой конец шланга опускаем в пустую бутылку.
  3. Отключаем разъем питания насоса. На плюсовой контакт устройства при помощи отрезка провода подводим питание от соответствующей клеммы аккумулятора. Минусовой замыкаем на массу.
  4. Начинаем отсчёт времени с момента запуска насоса.

Исправный бензонасос инжекторного ВАЗ 2110/2112 должен перекачивать 1,5 л топлива за одну минуту. Если этот показатель ниже — насос подлежит замене.

Замена топливного насоса на инжекторных автомобилях ВАЗ 2110/2112

  • отвёртка с крестообразной битой;
  • тонкая шлицевая отвёртка;
  • ключ на 17;
  • ключ на 7;
  • ключ на 5.

Порядок работ по замене бензонасоса:

  1. Отключаем минусовую клемму от аккумулятора.
  2. Открываем крышку бензобака на несколько секунд для того, чтобы снизить внутри его давление
  3. Снимаем заднее сиденье, откручиваем винты, открываем лючок.

Откручиваем два винта, крепящих защитный лючок

Отключаем электрический разъем

Ключом на 17 откручиваем гайки штуцеров насоса

Ключом на 7 откручиваем 8 гаек крепления фланца топливного модуля

Отверткой откручиваем 2 самореза крепления датчика уровня топлива

Отверткой отводим фиксаторы на направляющих

При помощи шлицевой отвертки и ключа на 5 откручиваем болты крепления крышки бензонасоса

Извлекаем бензонасос из корпуса, на его место устанавливаем новый

Осуществив сборку, проверяем работу нового бензонасоса.

Процесс замены топливного насоса ВАЗ 2110/2112, независимо от его конструкции, не требует никаких особых навыков и может быть выполнен самостоятельно. Однако если вы не особо уверены в собственных силах, лучше обратиться в ближайший автосервис.

На любом легковом автомобиле с бензиновым двигателем бензонасос служит для подачи топлива под давлением из топливного бака в дозирующее устройство – в зависимости от модификации мотора на машинах ВАЗ топливная система может быть карбюраторной или инжекторной.

Бензонасос (БН) на карбюраторных ДВС авто 2110 располагается сзади клапанной крышки, рядом с прерывателем-распределителем, на автомашине с инжекторным движком он находится в топливном баке (погружного типа). Если БН начинает давать сбои, мотор не тянет и не развивает обороты, а во многих случаях двигатель и вовсе не получается запустить.

Схема бензонасоса (электрического)

Само устройство электробензонасоса 2110 достаточно простое – узел представляет собой электродвигатель, на который подается питание 12 Вольт. БН монтируется в корпусе, на его входе устанавливается сеточка – фильтр грубой очистки. Фильтрующий элемент не дает частичкам грязи проникать в корпус насоса, тем самым предохраняя устройство от засорения и возможной поломки.

В электрической схеме бензонасоса ВАЗ присутствуют следующие элементы:

  • ключ зажигания;
  • предохранитель;
  • реле;
  • электропроводка;
  • блок управления двигателем.

При повороте ключа зажигания через реле питание подается на клеммы БН, и насос начинает качать бензин. После того как входная магистраль топливопровода заполнилась бензином, ЭБУ (блок управления) через реле дает команду на отключение напряжения – топливная система готова к запуску двигателя, остается только лишь мотор прокрутить стартером.

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.

Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

  1. Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу. Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
  2. В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Где находится реле бензонасоса ВАЗ 2110 инжектор

Часто из-за отказа реле двигатель перестает запускаться, чтобы устранить неполадку, необходимо произвести замену неисправной детали. Реле бензонасоса (РБ) ВАЗ 2110 инжектор находится в салоне автомашины, под панелью приборов, рядом с центральной консолью. Чтобы добраться до РБ, необходимо открутить два винта защитного пластмассового кожуха, демонтировать его – из трех находящихся здесь элементов «релюшка», отвечающая за работу насоса, будет располагаться по центру (на рисунке снизу под номером 5).

Бензонасос ВАЗ 2110 инжектор цена

Электробензонасосы 2110 выпускаются различными производителями, могут продаваться как в сборе с корпусом, так и отдельно сами электромоторчики. В сборе БН есть смысл менять только тогда, когда повреждена колба (корпус) устройства, чаще замены требует только сам моторчик бензонасоса, так как в основном он перестает работать.

Основные производители бензонасосов 2110-2112:

У бензонасосов ВАЗ 2110 инжектор стоимость может быть разная, в среднем БН можно купить по цене от 700 до 4500 рублей. Самая недорогая продукция производства Hofer и Пекар, средняя цена электробензонасоса (моторчика) в сборе с фильтром-сеткой Pekar – около 800 рублей. Наиболее дорогими являются БН компании Bosch, стоимость устройства в сборе – 4300-4600 рублей.

Электросхема бензонасоса в инжекторном ВАЗ 2110


Топливный насос
На чтение 3 мин.

электросхема бензонасоса ваз 2110 инжектор, ее устройство, принцип работы, а также способы проверки основных неисправностей в электро цепи бензонасоса.

Автомобиль Ваз 2110 с системой инжектор даже через несколько лет после того как модель сняли с производства по-прежнему весьма популярен среди автолюбителей. Главные причины этого — простота обслуживания и надежность машины. Однако есть и негативные моменты у ВАЗ 2110 с системой инжектор очень часто бывают проблемы с электроникой. Электросхема достаточно сложна для русского автомобиля и насчитывает 75 элементов.

Однако самое слабое место топливный насос.

Его электросхема выглядит следующим образом:

  • Основным является реле бензонасоса, там установлены все необходимые предохранители.
  • Далее, электросхема расходится от одного из предохранителей к колодке диагностики и самому устройству.
  • От следующего к главному реле и форсункам.
  • Далее, электросхема идет к электронному блоку управления.
  • Также электросхема топливного насоса идет к аккумулятору.

Таким образом, получается, что у ВАЗ 2110 с инжектор, насос имеет в своем составе 4 электродетали. В случае сбоев связанных с работой насоса их и следует проверять первыми.

Принцип работы

Дабы вам было проще разобраться в электрической схеме 2110 с системой инжектор, рассмотрим его устройство и сам принцип работы.

Итак, в процессе принимают участие:

  • Электронный блок управления.
  • Реле включения топливного агрегата.
  • Предохранители, которые защищают электрическую цепь устройства от перегрузок.


Электросхема ВАЗ 2110
На практике топливный агрегат начинает работу в момент поворота ключа зажигается на один оборот. Прежде чем завести двигатель прислушайтесь – в этот момент можно услышать, как устройство начинает работать и накачивает бензин.

Неисправности в электросхеме

Теперь, когда вы знаете устройство агрегата, давайте разберемся, что делать в случае его неисправностей. Итак, если он не подает признаков жизни – проблема, скорее всего, в перегоревших электродеталях.

Искать их нужно не в электрическом блоке, а непосредственно в салоне Ваз 2110 с системой инжектор. Процесс выглядит следующим образом:

  • Первым делом найдите предохранители. Они располагаются около передней консоли с правой пассажирской стороны. Там необходимо отыскать пластиковый щиток и демонтировать его. (Крепится деталь на трех саморезах).
  • Там вы обнаружите три предохранителя и столько же реле.

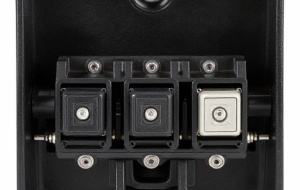

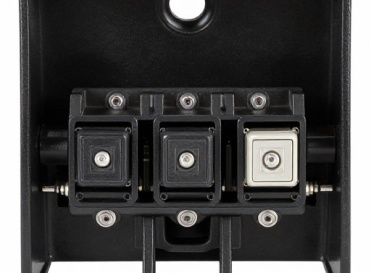

  • Реле, расположенное, по центру питает топливный. Слева от него располагается тот, который защищает форсунки. Его необходимо вынуть и проверить на работоспособность. Если, деталь окислилась зачистите контакты. Если видимых повреждение нет, возможно, предохранитель перегорел и его придется заменить.

Если же не помогают вышеперечисленные методы, более активно вмешиваться в электрическую систему ВАЗ 2110 с системой инжектор не стоит. По незнанию можно только навредить автомобилю.

Топливный агрегат перестанет работать и тогда потребуется более дорогостоящий ремонт. Поэтому процесс лучше доверить профессионалам.

autodont.ru

Замена сетки бензонасоса ВАЗ 2110 инжектор

Российское топливо не всегда отвечает требованиям качества, и со временем из-за плохого бензина в бензобаке скапливается грязь в виде осадка. Сор также забивает фильтр-сетку электробензонасоса, из-за скопившейся грязи топливо не в полной мере попадает в топливопровод, в работе ДВС возникают перебои. Чтобы устранить неисправность, необходимо прочистить или заменить фильтр грубой очистки, но чтобы добраться до сеточки, нужно снимать БН.

Прежде чем начать разборку, следует снизить давление в топливной системе, иначе при отворачивании штуцеров топливопровода бензин может вырваться струей и залить весь салон автомобиля. Для стравливания давления вынимаем предохранитель, отвечающий за работу БН, запускаем мотор и ждем, пока он не заглохнет. Замену сетки бензонасоса ВАЗ 2110 инжектор производим следующим образом:

  • выключаем зажигание;
  • на заднем сиденье в салоне находим петли, и, потянув за них, откидываем вперед нижние «сидушки» (правую и левую);
  • на днище под сиденьем находится лючок, он крепится на двух саморезах;

  • отворачиваем шурупы, демонтируем лючок;

  • разъединяем штекер с проводами, по которым подается питание на электробензонасос, для этого следует отогнуть фиксатор и с усилием отдернуть друг от друга части разъема;

  • отворачиваем штуцеры топливных трубок – основной подачи и «обратки» (ключ 17 мм);

  • откручиваем гайки прижимной пластины б/насоса (креплений здесь – 8 штук, под ключ 7 мм);

  • гайки мелкие, их лучше сложить в какую-нибудь банку, чтобы не потерять. Снимаем пластину, вынимаем из бензобака насос в сборе. Снимать БН нужно в сборе с уплотнительным резиновым кольцом, поднимать насос аккуратно, чтобы не повредить датчик уровня топлива. При извлечении корпуса БН необходимо наклонить, иначе от не выйдет из бака;
  • снимаем с бензонасоса сетку, устанавливаем новую деталь;
  • монтируем на место электробензонасос. Здесь важно поставить корпус по старым местам – если сместить б/насос, штуцеры топливопроводов будет закрутить невозможно.

бензонасос — Лада Калина Седан, 1.6 л., 2010 года на DRIVE2

Приехал вечером с работы, поставил машину, на утро не завелась, бензонасос не подаёт признаков жизни. Разбираться некогда, бросил до вечера. Вечером полез ковырять: предохранитель, реле, снял насос, подёргал все контакты в модуле. Подключаю питание (ещё без установки в бензобак) — журчит, УРА! Устанавливаю без прижимного кольца, подключаю — работает. Затягиваю кольцо (молоточек, плоская отвёрточка) — не работает. Отжал кольцо — работает. Чудеса. Провозившись пол часа с «работает-не работает» выявил плохой контакт в разъёме, который втыкается в сам модуль б/н. Зафиксировал в рабочем положении, а на следующий день купил: Разъем с проводом подключения бензонасоса (косичка) ВАЗ 2110, 2111, 2112, 2113, 2114, 2115, Калина 1117, 1118, 1119, Приора 2170, 2171, 2172, Гранта 2190, 2191, 2192, Niva-Chevrolet 2123, каталожный номер: 2112-1139080-01, производство: Авто ВАЗ


Печаль-беда в том, что взять и заменить не получится, т.к. в проводке нет разъёма, в который можно было бы воткнуть второй конец этого шнурка. Придётся врезаться в штатную проводку. А вообще, бензонасос — болячка, и с ней у меня связана малоприятная история: в прошлом году поехали с женой в Абхазию, и на озере Рицца (высоко в горах), когда собрались уезжать — не завёлся, насос не качал, знатоков по близости ноль (сам тогдя я был ещё совсем зелёный в этом вопросе и интернета под рукой так же не было), Калина в Абхазии вдиковинку. Пришлось спускать на эвакуаторе (ЭУР и АБС дубовые, на тросе никак). Подзастрял тогда в Абхазии ещё на лишних пару дней, и денег в обрез. Что конкретно тогда вышло из строя — разбираться не было особо ни желания, ни возможности, на знаний, поэтому мотался на общественном транспорте аж в Адлер за бензонасосом в сборе (+ прикупил реле на всякий), поменял всё — завелась, радости не было предела. После этого ещё пару раз снимал (видимо так же был плохой контакт), менял датчик уровня топлива. Теперь кажется, что я уже и с закрытыми глазами смогу снять бензонасос. Скилл прокачан.

www.drive2.ru

Неисправности электробензонасоса 2110

Если насос перестал работать, причин возникшей неисправности может быть несколько:

  • повреждена электропроводка;
  • сгорел предохранитель;
  • перестало работать реле;
  • сгорел моторчик БН;
  • вышел из строя блок управления двигателем.

Когда водитель на автомашине с инжекторном мотором ВАЗ 2110-12 включает зажигание, электромотор начинает работать – слышно характерное жужжание. Если никаких звуков не отмечается, значит, БН топливо не закачивает.

Проще всего проверить предохранитель электробензонасоса, который находится практически там же, где и реле, располагается слева от РБ.

Если предохранитель сгорел, его необходимо поменять. Нередко бывает так, что при замене предохранитель сразу же перегорает. Основные причины неисправности такого явления:

  • «коротит» сам бензонасос;
  • есть замыкание в электропроводке.

Еще одна характерная неисправность электробензонасоса – закачка топлива происходит, но работа сопровождается сильным шумом. Шумящий бензонасос – верный признак того, что это устройство долго не «проживет», и в скором времени оно выйдет из строя.

Soulemil › Блог › Схема и расположение предохранителей ВАЗ 2110, 2111, 2112

Если у Вас перестали работать щетки стеклоочистителя, или перестали включаться поворотники, не бегите покупать моторчик щеток или новые лампочки. Чаще всего проблема в сгоревших предохранителях. Работу всех электроприборов в автомобиле страхуют предохранители. Именно благодаря им при замыкании не выгорает вся проводка. Давайте рассмотрим схему предохранителей на ВАЗ 2110, 2111, 2112.

Первым делом пометим все предохранители своими номерами:

Расшифровка значений предохранителей: Предохранитель №: Амперы За что отвечает: F1 5 Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника F2 7,5 Ближний свет в левой фаре F3 10 Дальний свет в левой фаре F4 10 Правая передняя противотуманная фара F5 30 Стеклоподъемники дверей F6 15 Переносная лампа, прикуриватель F7 20 Вентилятор радиатора, звуковой сигнал F8 20 Обогрев заднего стекла F9 20 Омыватель и очиститель лобового стекла F10 20 Резервый F11 5 Габарит с правой стороны F12 7,5 Ближний свет в правой фаре F13 10 Дальний свет в правой фаре F14 10 Противотуманная фара, левая F15 20 Обогрев сидений F16 10 Аварийный сигнал, поворотники F17 7,5 Стоп сигнал, подсветка замка зажигания, освещение салона F18 25 Прикуриватель, подсветка бардачка, отопитель салона F19 10 Лампа заднего хода, контроль исправности стоп сигнала F20 7,5 Задние противотуманные фары Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку:

Далее видим вот такие предохранители:

1 — модуль зажигания 2 — датчики скорости, расхода воздуха, подогрева 3 — топливные реле, насос, форсунки 4 — вентилятор 5 — бензонасос 6 — зажигание Теперь вы умеете самостоятельно менять предохранители на вашем ВАЗ 2110, 2111, 2112. Процедура быстрая и простая.

Это я вывел для себя чтоб можно было быстро войти в блог и посмотреть какой предохранитель за что отвечает и другим пользователям. Спасибо!

Нравится 52 Подписаться

Как проверить реле

Если электробензонасос при включении зажигания не подает никаких признаков жизни, это вовсе не означает, что именно он сгорел. Причиной неисправности также может быть реле. Самый простой способ проверки РБ на слух – при включении зажигания реле должно щелкать. Если щелчка не слышно, большая вероятность того, что «релюшка» неисправна.

Но не все так просто – неполадка может быть «хитрой», например, автомобиль запускается не с первого раза. Причина неисправности может скрываться в подгоревших контактах реле. Проверить работоспособность самого насоса здесь достаточно просто, поступаем следующим образом:

  • снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
  • отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;

  • выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким образом, подаем напрямую питание на БН;

  • если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле.

В случае, если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

Топливный обратный клапан

Электробензонасос вазовской «десятки» обладает хорошей производительностью, но он создает в топливной системе слишком большое давление. Для того чтобы привести давление в норму, в топливную магистраль встраивается клапан бензонасоса ВАЗ 2110, он находится в «выходном» штуцере корпуса БН. На «десятках» также устанавливается и регулятор давления, который находится сзади топливной рампы.

Неисправность клапана заключается в залипании шарика в открытом положении, и давление топлива в системе может сбрасываться до нуля. Если возникает такая неполадка, автомобиль очень плохо заводится, так как весь бензин из топливопроводов при выключенном зажигании уходит обратно в бензобак. Реально ли как-то отремонтировать клапан?

Водители машин 2110 утверждают, что можно попробовать постучать по штуцеру в колбе БН, чтобы запорный шарик встал на свое место. Если таким способом устранить неисправность не удается, требуется замена колбы электробензонасоса, так как сам этот корпус неразборный.

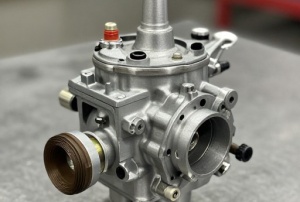

Неисправности механического бензонасоса

Все детали автомобильного двигателя подвержены износу и старению, также со временем вырабатывается ресурс и у механического БН. Основные неисправности механического устройства:

  • коробление корпусов;
  • растрескивание диафрагмы;
  • поломки клапанов.

Если диафрагма пропускает воздух, насос может перестать закачивать бензин в карбюратор, еще через рваную мембрану топливо попадает в картер и смешивается с моторным маслом. При попадании бензина в масло резко увеличивается расход топлива, а сам двигатель плохо запускается, особенно в прогретом состоянии. Проверить наличие бензина в картере достаточно просто – если масляный щуп поджечь зажигалкой, произойдет возгорание, к тому же из масляного картера будет идти бензиновый запах.

Частый дефект, возникающий в механических бензонасосах – коробление поверхности в месте крепления б/насоса к корпусу вспомогательных агрегатов. Если поверхность деформируется, в стыке между плоскостями начинает подтекать моторное масло.

Бензонасос ВАЗ 2110 карбюратор цена

В отличие от электробензонасосов механические БН в основном дешевле, цена во многом зависит от производителя. Наиболее известные компании, выпускающие бензонасосы:

Стоимость устройства находится в пределах от 350 до 850 рублей, также на механические б/насосы продаются ремкомплекты, в наборе присутствует диафрагма, шток, клапана. Ремкомплект стоит достаточно дешево – от 70 до 200 рублей, но не всегда есть смысл заниматься ремонтом, так как и сам насос в сборе недорогой.

Интересен тот факт, что бензонасос для карбюраторных двигателей на «десятку» ВАЗ подходит от моделей ВАЗ 2108-09-099, а также от «Жигулей» ВАЗ-классика 2101-07. «Классический» БН отличается лишь несколько другим расположением топливных штуцеров, и чтобы установить насос от «Классики» на авто 2110, необходимо использовать более длинные топливные шланги.

Уважаемые покупатели, во избежание ошибок при отправке жгута датчика уровня топлива 21101-3827010РХ, в строке «Комментарий» указывайте для какой системы питания двигателя 21114, 21124 или 11183i , 11194i, модель вашего автомобиля, год выпуска.

Бензонасос электрический в сборе — представляет собой модуль электробензонасоса с датчиком указателя уровня топлива в сборе. Предназначен для подачи топлива из бензобака к форсункам двигателя, а также определения уровня топлива и сигнализации о его минимальном уровне в бензобаке с электронной системой управления двигателем (ЭСУД)

1- встроенный регулятор давления топлива; 2- штуцеры под установку топливопроводов с быстросъёмными наконечниками; 3- электрический разъём; 4 — датчик указателя уровня топлива.

Электробензонасос ВАЗ 21126 Лада Приора в сборе — погружного типа, установлен в бензобаке, расположенном под днищем кузова автомобиля, в районе заднего сиденья за технологическим люком, открыв который, можно его обнаружить.

Погружной бензонасос смазывается и охлаждается топливом.

Датчик уровня топлива 21101 – 3827010 в составе топливной системы служит для определения уровня топлива и устанавливается непосредственно в топливном баке. Датчик уровня топлива используется совместно с указателем уровня топлива, который в свою очередь располагается на приборной панели. Датчик указателя уровня топлива основан на принципе работы изменения напряжения (высоты импульса, частоты) на выходе датчика при изменении уровня топлива в баке.

Жгут проводов датчика уровня топлива 21101-3827010РХ, предназначен для подключения к общей колодке проводов, а также к колодке проводов ДУТ от топливного насоса в автомобилях семейства ВАЗ 2110-2112, ВАЗ 2113-2115, ВАЗ 2170.

Конструктивно датчик подачи топлива является ничем иным, как реостатом с нихромным сопротивлением. Движение перемещаемого регулируемого контакта проводится посредством рычага поплавка, консоль которого оборудована добавочной контактной точкой. Этот дополнительный контакт, находясь в конкретной позиции, замыкает цепь контроля, тем самым показывая на необходимость использования объема горючего резервной группы, которая включает объем от 4 до 6,5 л. бензина.

Датчик уровня топлива является прибором невысокой степени надежности. Иногда возникает необходимость купить датчик топлива, т. к. после определенного периода эксплуатации показатели этого прибора начинают «прыгать», т. е. выдавать некорректные параметры. Это связано с тем, что главным недостатком такого прибора становится истончение дорожки контактной группы под действием силы трения бегунка.

В некоторых вариантах можно отремонтировать прибор, немного изогнув т. н. «коромысло» (изгиб) бегунка, тем самым поместив его рабочую контактную поверхность несколько выше участка износа контактной дорожки. В случае, когда износ превышает допустимые нормы, требуется замена датчика топлива ДУТ на новое изделие.

В случае, когда топливный бак заполнен наполовину, а датчик расхода топлива ВАЗ показывает нулевое значение наполняемости резервуара, необходимо провести следующие мероприятия:

— протестировать технические кондиции контактной группы с тыловой части панели приборов и, если требуется, подтянуть крепеж электрической проводки;

— осуществить проверку плавности перемещения поплавковой спицы, делая основной упор на устранение несанкционированных остановок в промежуточных позициях.

Из-за некачественного бензина и присадок, внутренние электро механизмы разъедает в электробензонасосе. При работе на сухую перегрев и стирание щеток. При правильной эксплуатации срок службы бензонасоса очень большой .

Разъёмы ДУТ 21101-3827010РХ с проводкой в сборе, обладают высокой стойкостью к неблагоприятным воздействиям внешней среды (повышенной влажности, соляных растворов, масла, бензина и их испарений, агрессивных моющих средств). В разъемах с проводами «Cargen» используются провода с медными жилами, сечением от 0,5 мм до 6 мм.

Жгут проводов датчика уровня топлива 21101-3827010РХ, топливного насоса в автомобилях семейства ВАЗ 2110-2112, ВАЗ 2113-2115, ВАЗ 2170- удовлетворяет запросам потребителей и соответствует с требованиями ГОСТ Р51814.1-2004 (ИСО/ТУ 16949:2002).

Замена жгута проводов ДУТ 21101-3827010РХ, находящейся в модуле электробензонасоса, соединяющий общую колодку проводов, а также колодку проводов ДУТ топливного насоса в автомобилях семейства ВАЗ 2110-2112, ВАЗ 2113-2115, ВАЗ 2170, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

При проведении замены датчика топлива ВАЗ его демонтаж осуществляется вместе с электробензонасосом для подачи топлива.

Другие артикулы товара и его аналогов в каталогах: 211013827010 РХ, 211043827010 РХ.

ВАЗ 2110, ВАЗ 2112, ВАЗ 2113-2115, ВАЗ 2170.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить датчик уровня топлива в электробензонасосе ВАЗ 21126 на автомобиле семейства ВАЗ.

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Описание для 1-го поколения

Блок в левой части приборной панели

Для доступа снимите защитную крышку.

Схема

Схема блока слева 1

Описание

А — запасные предохранители

120А Прикуриватель
25А Стояночное отопление (часы, датчик, насос) 15А Реле циркуляционного насоса
320А Дополнительные розетки (12В)
420А Стояночное отопление — нагреватель
520А Реле розеток
615А KESSY
75А Диагностика, мультиплексная система, датчик дождя и освещенности
830А Стеклоочистители
915А Насос омывателей стекол
1025А Стеклоподъемник — левый задний
1115А Центральный замок — левый
1220А Салонное освещение
13
1425А Стеклоподъемник — левый передний
1520А Левый задний фонарь
1620А Звуковой сигнал
1710А Указатель поворота, Стояночные огни — левые
1820А Реле SRA
1915А Противотуманные фары
2030А Электропривод сидений
2115А Дополнительная поворотная фара
2230А Поперечная блокировка, блок управления 2 крышки багажного отсека
2310А Поперечная блокировка сзади
245А Система контроля давления в шинах
2515А Регулировка рулевой колонки — электро
2610А Блок управления подушками безопасности, Отключение подушки безопасности переднего пассажира, выключатель педали сцепления
275А Выключатель отключения системы охраны салона, подсветка салона
28-32Резерв
3315А Обогрев рулевого колеса, блок управления рулевой колонки
345А Датчик обогрева сидений, Охранное наблюдение за внутренним пространством
3515А Ближний свет, Дальний свет 30А Блок управления бортовой сети
3610А Питание от бортовой батареи
37
3810А Сигналы торможения
395А Реле системы зажигания, климатической установки, обогрева сидений, панели приборов
405А Панель приборов
4115А KESSY
4230А Электро люк
4330А Сабвуфер
4430А Электро устройства сидений
4530А Электро устройства сидений
46
4710А Блок управления блокировки межколесного дифференциала
485А Часы стояночного отопления, блок управления ассистента смены полосы движения
495А Сервотроник
5010А Датчик уровня и температуры масла, Обдув трубы отопителя (VR6)
515А Датчик качества воздуха, Система мониторинга давления в шинах, Диагностика
5230А Задний стеклоочиститель
535А Охранное наблюдение за внутренним пространством салона, Блок переключения наружного освещения, Обогрев зеркал
5410А Корректор наклона фар
5515А реле приточного вентилятора (скорость 2)
5640А Климатическая установка
5740А Электродвигатель регулировки вентилятора Bitron

За прикуриватели отвечают предохранители с номерами 1, 3 и 5 на 20А.

Предохранитель №1 — это: прикуриватель + розетка на 12v в центральном тоннеле для задних пассажиров. Предохранитель №3 — это: розетка на 12v в багажном отсеке (в стенке справа), та, которая ближе к пятой двери. Предохранитель №5 — это: 12v водительская розетка (у ручки АКПП) и розетка 12v в багажном отсеке (в стенке справа).

Блок в правой части приборной панели

Расположен в правом торце приборной панели, так же закрыт защитной крышкой.

Схема

Схема блока справа 1 в туарег

Обозначение

115А блок управления распознавания прицепа
25А Парктроник, Компас
315А Блок управления прицепа
45А Телефон
515А Блок управления распознавания прицепа
630А Противозаносная система ESP, АБС
75А Блок управления раздаточной коробки
820А Дополнительные фары дальнего света
95А CD-чейнджер
105А TV-тюнер
1110А Радио
1230А Аудиоусилитель, Переключатель антенны
13
1420А Правый задний фонарь, 15А блок управления крышки багажного отсека
1525А Стеклоподъемник — правый задний
1610А Освещение багажника
1715А Ближний свет, Дальний свет
1830А Реле обогрева заднего стекла
1925/30А Двигатель наклона тягово — сцепного устройства
2030А Электро регулировка сидений 20А Инвертор с розеткой, 12 В-230 В
2110А Охранная система сигнализации, Отпирание запасного колеса
2225/30А Электро регулировка правого переднего сиденья, Обогрев передних сидений
2310А Климатическая установка
2425/30А Электро регулировки сидений
255А Задняя консоль управления микроклиматом
26
2715А Система мониторинга давления в шинах, Блок управления системы регулирования дорожного просвета
2810А Автоматическое поддерживание дистанции
2910А Автоматическая коробка передач (АКПП)
3020А Лебедка, реле доводчика
3125А Задний блок управления, 15А Блок управления крышки багажного отсека
3210А Центральный замок — правый
3310А Задний блок управления охранной системой сигнализации 15А Индивидуальное оборудование
3425А Стеклоподъемник — правый передний
3510А Указатель поворота, Стояночные огни справа 30А Панель управления регулировками сиденья переднего пассажира
365А Потолочный модуль, Телефон
37
38EPS, АБС
3910А Климатическая установка 5А Реле нагревательного элемента ветрового стекла
4010А Продольная блокировка
4110А Блок управления для прицепа
425А Радио, Управление открыванием дверей гаража
435А Выключатель фонарей заднего хода
44Обогреваемые форсунки стеклоомывателей, регулятор подогрева сиденья
45Резерв
46Резерв
4710А Автоматическое регулирование дистанции, радарный сенсор, модуль правой фары
4810А Блок управления пневмоподвеской
495А Зеркало, Телефон
505А Парктроник, клавиша отключения ASR и ESP
5120А Коробка передач
525А Селектор
5330А Реле нагревательного элемента ветрового стекла
5430А Электропривод тормозов прицепа, Реле нагревательного элемента ветрового стекла
5520A Электропривод рулевой колонки
5640A ABS, ESP
5740A Продольная блокировка

Монтажный блок под капотом

Данный блок реле и предохранителей размещен в воздухоприемном отсеке подкапотного пространства.

Схема

схема блока под капотам туарега

Назначение предохранителей

160А блок управления вентилятора радиатора, вентилятор радиатора
230А блок управления вентилятора радиатора, вентилятор радиатора
340А насоса вторичного воздуха
440А насоса вторичного воздуха
530А катушка зажигания, предохранители в блоке реле и предохранителей
630А катушка зажигания
710А форсунки цилиндра, реле насоса системы охлаждения топлива 20А катушка зажигания
810А форсунки цилиндра 20А катушка зажигания
930А блок управления Motronic, блок управления двигателя, блок управления системы впрыска дизельного двигателя
1010А датчик высокого давления, расходомер воздуха, блок управления климатической установки, реле подключения генератора, реле дополнительного насоса системы охлаждения, реле усилителя тормозов (3,2 л), диагностический насос топливной системы, блок управления турбонагнетателя
1115А датчик уровня и температуры масла, блок управления Climatronic, электромагнитный клапан абсорбера, блок управления турбонагнетателя 10А блок управления климатической установки
125А реле насоса вторичного воздуха, реле электрического топливного насоса 10А электромагнитный клапан 1 абсорбера, регулятор, блок управления свечей накаливания 20А термостат системы охл. двигателя с электронным управлением, датчик высокого давления, реле прокачки ОЖ после выкл. двигателя, блок управления климатической установки, клапан регулятора фаз газораспределения впускных клапанов, электродвигатель изменения геометрии впускного коллектора
1315А регулятор давления топлива, топливный насос
1415А регулятор давления топлива, топливный насос 10А клапан дозирования топлива
1515А реле топливного насоса, блок управления Motronic, блок управления двигателя
1610А реле параллельного включения АКБ, 30А насос тормозной системы
1715А лямбда-зонд 30А лямбда-зонд
187,5/15А лямбда-зонд после катализатора

Реле

A1Блок управления свечей накаливания (475)
A2Реле​​ электропитания​​ клеммы 30 (109) / (219)
A4Реле топливного насоса (53)
A6Реле насоса системы охлаждения топлива (404)
A5Реле дополнительного насоса системы охлаждения (404)
A3Блок управления системы автоматического накаливания свечей (475)
B6Реле​ дополнительного​ топливного​ насоса​ (449)
B7Не используется
B4Реле малой мощности обогрева (100) Реле​​​​ 1 электропитания (100)
B3Реле высокой мощности обогрева (100)
B1Реле​​ электропитания​​ клеммы 30 (219)
B2Реле топливного насоса (53)
C20Реле​ электропитания​ клеммы​ 50 (433)
C19Реле подкачивающего топливного насоса (404)

Блок под сиденьем водителя

Находится на крышке аккумуляторной батареи либо рядом с ней.

фото блока на АКБ

Схема

схема блока под сидением туарег

Расшифровка

  1. Главный выключатель АКБ
  2. Реле​ электропитания​ клеммы​ 15 (100) / (433)
  3. Реле зарядки второй АКБ
SD1150А Левый блок предохранителей
SD2150А Правый блок предохранителей
SD360А Правый блок предохранителей
SD460А Коммутационный блок, левый блок предохранителей
SD560А Реле клеммы 15
SD7250А Параллельное включение АКБ
SD8150А Розетка
SD95А Блок управления бортовой сети
SD1010А Блок управления бортовой сети
SD115А Диагностика провода стартера
SD12Не используется
SD1340А Электродвигатель компрессора системы регулирования дорожного просвета
SD14Не используется

Блок реле​ под приборной панелью

Он расположен под передней панелью​ слева.

Схема

схема блока реле туарег 1

Описание

D1Блок управления Servotronic (476)
D2Реле доводчика (404)
D3Реле​ компрессора​ системы​ регулирования​ дорожного​ просвета (373)
D4Реле​ розеток​ (404)
D5Реле​ климатической​ установки​ (100)
D6Реле​ приточного​ вентилятора,​ скорость​ 2 (404) только с ручной климатической установкой
D7Реле обогрева заднего стекла (53)
D8Реле​ циркуляционного​ насоса (404) только VR6 с дополнительным отопителем
D9Реле подключения генератора (53)
E1Разделительное реле солнечной батареи (79)
E2Реле отпирания запасного колеса (404)
E3Реле​ обогрева​ левой​ части​ ветрового​ стекла (53)
E4Реле циркуляционного насоса (404)
E5Реле​ 2​ электропитания​ клеммы​ (432) только V10 TDI
E6Не используется
E7Реле​ системы​ очистки​ фар (53)
E8Реле аккумулятора остаточного тепла (404)
E9Реле​ обогрева​ правой​ части​ ветрового​ стекла (53)
Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
