Предохранители на УАЗ-Хантер описание, схема


Меры профилактики

Какие меры профилактики позволят уберечь электросеть авто от неисправностей:

  • при заглушенном двигателе ограничьте использование электрооборудования, поскольку аккумулятор будет садиться быстрее;
  • время от времени осуществляйте диагностику работоспособности АКБ и проверяйте его заряд;
  • обеспечьте надежную изоляцию проводки;
  • никогда не используйте самодельные предохранители.

Основной командирский автомобиль вооруженных сил – так можно охарактеризовать внедорожник УАЗ 469. И действительно, придя на смену ГАЗ-69 в 1972 году, он на долгие годы закрепил за собой эту почетную обязанность, своей выносливостью и безотказностью доказывая правильность конструкции и основных узлов.

Историческая справка

Традиционно УАЗ 469 выпускался в двух вариантах:

  1. Грузопассажирская версия — 7 мест и 100 кг багажа;
  2. Командирская версия – 2 места для пассажиров и 600 кг багажа.

Отраслевая нормаль 1945 года

Согласно старой системы классификации автотранспорта, действовавшей с 1945 года, УАЗ 469 выпускался под данным именем, используя буквенно-цифровое название:

  1. Буквенная аббревиатура УАЗ расшифровывалась как Ульяновский автозавод;
  2. 469 – порядковый заводской индекс, присваиваемый самим предприятием своим моделям и разработкам.

Отраслевая нормаль 1966 года

Хотя на момент выпуска автомобиля УАЗ 469 (1972г) была принята новая отраслевая система классификации (отраслевая нормаль ОН 025270-66), автозавод продолжал использовать название по старому нормативу.

Однако, в 1985 году автопроизводителя заставили изменить название, согласно действующих требований:

  1. автомобилю был присвоен четырехзначный номер — 3151;
  2. согласно новой системы, автомобиль может называться в документации как УАЗ 3151.

Все дальнейшие модификации и новые модели автозавод именовал согласно действующих нормативов. В частности, появившийся в 2005 году УАЗ Патриот, согласно отраслевой классификации, получил «правильное» обозначение — УАЗ-3163. Для большей идентификации заводская инструкция содержала оба названия.

Электрооборудование

Каждый узел надежно защищен от непредвиденного повышения тока специальными плавкими вставками (предохранителями). Они собраны в едином монтажном блоке, состоящем из двух линеек, в каждой из которых находится 13 разъемов с плавкими вставками.


Компактный блок устанавливается внутри салона автомобиля с левой стороны от рулевой колонки. Чтобы было удобно осматривать элементы блока, чуть выше от него закреплена специальная лампа подсветки с встроенным выключателем.

В подкапотном пространстве УАЗ Хантер крепится еще один блок, с предохранителями ленточного типа.

Каждая вставка отвечает за определенное направление:

  • пусковой выключатель;
  • осветительные приборы снаружи авто;
  • подогрев топливного фильтра;
  • работа свечей зажигания.

Задачей плавких вставок одного и второго блоков состоит в защите электрических цепей оборудования от перегрузки и короткого замыкания. Корпуса предохранителей имеют разную расцветку и на них указывается номинальное значение силы тока.

Плавкие вставки монтажного блока установлены в следующем порядке.

№ п/пЗа что отвечаетПримечание
F1Верхняя планкаРезерв
F2Габаритное освещениеПравая сторона кузова
F3Ближний свет
F4Дальнее освещение
F5Противотуманные фары
F6Лампа для подсветки места установки монтажного блока
F7Стоп-сигналы задних фонарей
F8Аварийная сигнализация
F9Клаксон (звуковой сигнал)
F10Лампы подсветки заднего номерного знака и подсветка приборов на панели управления
F11Отвечает за прикуриватель
F12Задняя противотуманка (при наличии)
F13Резерв
F14Нижняя планка
F15Габаритное освещениеЛевая сторона кузова
F16Ближний свет
F17Дальнее освещение
F18Противотуманные фары
F19Задний ход (белый свет)
F20Указатели поворотов (справа и слева)
F21Работа отопительного прибора
F22Мотор дворников и омыватели лобового стекла
F23Внутреннее освещение салона авто и подключение лампы подкапотного пространства
F24Резерв
F25Работа приборов и сигнализаторов (датчиков)
F26Резерв

Защита от перегрузки и короткого замыкания

Важными элементами защиты узлов и агрегатов, агрегируемых с бортовой сетью автомобиля, являются 26 плавких вставок. Предохранители объединены в два компактных блока, которые размещены в салоне УАЗа-«Хантер». Они установлены в левой части рулевой колонки. Для облегчения эксплуатации элементов предусмотрена подсветка с выключателем, смонтированная в верхнем отсеке крепежного кронштейна.

Под капотом транспортного средства предусмотрены предохранители ленточного типа. Их место – моторный щиток. По конструкции блоки силовых реле между собой разнятся. На моделях 315143/315148 – это система типа БПР-4.03 (с четырьмя ленточными элементами), а прочие модификации оснащаются конструкцией БПР-2Мз с парой ленточных вставок.

Где находится реле в автомобиле УАЗ буханка

Полноприводный автомобиль УАЗ-452 («буханка») появился в 60-е годы прошлого века, и до сих пор пользуется популярностью. Но УАЗ нередко выходит из строя, и, для того, чтобы устранить неисправность, необходимо знать местонахождение его основных реле.

Где находится реле бензонасоса?

Реле бензонасоса – это устройство, которое подает или прекращает электропитания на бензонасос. Оно управляет топливным насосом и выполняет ряд дополнительных функций в зависимости от марки автомобиля.

Обычно в «буханках» реле бензонасоса устанавливается в области блока управления впрыском, под капотом, за аккумулятором. Иногда его можно найти под приборной панелью возле предохранителей.

Где находится реле зарядки?

Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.

Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.

Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.

Где находится реле стартера?

В УАЗ-е встречаются два вида стартеров — 42.3708 и 4211.3708–01. Сами они устанавливаются по левую сторону от двигателя (по ходу движения автомобиля).

Стартеры оснащаются электромагнитным тяговым реле рычажным приводом с роликовой муфтой свободного хода. Реле блокировки расположено в медицинском салоне, и служит для предотвращения включения стартера при подключенном источнике питания.

Провод от реле идет к центральному контакту вариатора (при трех катушках) или к контакту подключения катушки (при двух катушках). Это способствует усилению искры в период запуска двигателя.

Где находится реле поворотов?

В автомобилях УАЗ схема указателей поворота включает в себя рулевой переключатель, реле поворота, аварийную сигнализацию и шесть лампочек.

Эту систему защищают от перегрузок несколько предохранителей:

  • F8 – 10 А (для аварийной сигнализации);
  • F20 – 7,5 А (для указателей поворотов).

Поворотники без реле мигать не будут, поэтому его неисправность легко определить.

Располагается в монтажном блоке, с левой стороны, у ног водителя. В санитарных, грузопассажирских автомобилях типа УАЗ реле поворотов устанавливается на перегородке, за водительским сиденьем.

В случае неисправности реле его необходимо снять, при этом не допускается применение металлических предметов.

Замена испорченного электро-предохранителя

Перед заменой необходимо определить причину, по которой сработала защита. При наличии короткого замыкания в цепи необходимо устранить неисправность. При наличии короткого замыкания процедура замены электро-предохранителя новым является нецелесообразной. Изделие перегорит после включения в цепь с коротким замыканием.

Для замены необходимо:

  1. Найти с левой стороны от водительского колеса блок электропредохранителей;
  2. Демонтировать защитную крышку с установленным на нее фиксатором;
  3. Включить плафон освещения, установленный в верхней части изделия;
  4. Используя электрическую схему определить, какой электропредохранитель подлежит замене;
  5. Демонтировать неисправное изделие из посадочного места;
  6. Подобрать новое изделие идентичное по номиналу;
  7. Установить новое изделие в ячейку;
  8. Проверить работоспособность цепи питания;
  9. Установить крышку на посадочное место.

Для замены силового электро-предохранителя следует:

  • Открыть моторный отсек автомобиля;
  • Найти на щитке отсека силового агрегата блок силовых изделий;
  • Демонтировать защитную крышку;
  • При помощи схемы определить, какой элемент вышел из строя (это можно сделать визуально после открывания крышки, части сгоревшей пластины будут разобщены);
  • Открутить гайки крепления пластины;
  • Демонтировать испорченное изделие;
  • На внутренней стороне крышки найти пластину, соответствующую силе тока демонтированной детали (номинал наносится на пластину путем оттиска);
  • Установить деталь на шпильки крепления;
  • Закрепить пластину гайками до упора.

Будет полезно: Салонный фильтр Мазда 6: где находится и признаки износа, как проверить исправность работы и заменить деталь своими руками, советы мастеров и отзывы автомобилистов

Компоненты электропроводки УАЗ 469, УАЗ 390945 и других моделей

Электросхема УАЗ 3151 4 включает в себя 69 позиций, есть возможность дополнительного подключения специальных противотуманных фар, но требуется установка выключателя типа 343.01.03. Он будет монтироваться непосредственно на приборную панель в удобном месте. Общая схема электропроводки машины включает обширный список разных устройств.

Это передний фонарь, фары, которые при необходимости легко заменять. К общей системе подключается и звуковой сигнал. Далее схема электропроводки УАЗ включает в себя особый плавкий предохранитель, добавочное сопротивление. Цепь имеет подключение к боковым указателям поворотов, тут же помещается выключатель для отопителя.

Проводка снабжает генератор, есть точки соединения для фонаря, который освещает отсек с двигателем, выходы для вентиляторного электромотора отопителя. Современная электропроводка УАЗ предусматривает свечи зажигания, питающиеся от нее. Устанавливается реле для указателей, оно используются для обеспечения работы аварийной, поворотной сигнализации.

Схема электрооборудования имеет выходы на катушку, реле стартера, есть специальный датчик-распределитель, коммутатор. На одном участке имеются следующие точки: выключать массы, аварийный сигнализатор, аккумуляторная батарея, электроомыватель. Отдельно есть подключение для блока предохранителей и таких датчиков:

  • аварийного давления для масла;
  • показаний топлива;
  • для указателя масляного давления;
  • перегрева используемых охладителей;
  • температур используемых охладителей;
  • определения уровня тормозной жидкости.

Реле главное и реле электробензонасоса Уаз Хантер, предохранители ЭБУ

В Уаз Хантер хватает разных реле, большая часть из них, управляющая фарами, поворотами и стеклоочистителями расположена в видимом месте на левой боковине панели передка со стороны водителя. Однако есть два реле находящиеся в моторном отсеке, о которых в официальном руководстве по эксплуатации написано лишь несколько строк, это реле главное и реле электробензонасоса системы управления двигателем.

Между тем, от исправности и работоспособности этих двух силовых реле напрямую зависит, сможете вы вообще завести двигатель машины или нет, так как через реле главное ЭБУ подается питание на все исполнительные электромеханизмы и датчики системы, которые имеют номинальное напряжение питания 12 Вольт, а реле электробензонасоса подает напряжение на электробензонасос системы питания топливом и в цепь нагрева датчика кислорода.

Реле главное и реле электробензонасоса установлены в моторном отсеке на щитке передка над двигателем, справа от вакуумного усилителя тормозов, если смотреть по ходу машины. Оба реле совершенно одинаковые, с одним и тем же каталожным номером 90.3747-10, и видимого внешнего отличия не имеют.

Реле четырехконтактные, электромагнитного типа с нормально разомкнутыми контактами, предназначены для управления силовыми цепями до 30А. Отличить их внешне можно по следующему признаку — к колодке реле главного ЭБУ подходят более толстые провода большего сечения.

Конструктивно силовое реле 90.3747-10 состоит из изолированного основания с четырьмя запресованными штырями и установленной на нем катушкой электромагнита с якорем и подвижным подпружиненным контактом-коромыслом, и пластмассового корпуса запрессованного по контуру основания. Подключение реле к жгуту проводов производится посредством четырехконтактных розеток.

— Диапазон электропитания : 8-16 Вольт— Номинальное напряжение : 12 Вольт— Ток управления : не более 0.2 Ампер— Напряжение срабатывания : не менее 8,0 Вольт— Напряжение отпускания : 1.5-5.0 Вольт— Максимальный ток в силовой цепи : 30 Ампер— Активное сопротивление обмотки : 80+-10 Ом

Предохранители силовых цепей электронного блока управления (ЭБУ) двигателем.

Рядом с реле главное и реле электробензонасоса на дополнительных колодках крепятся два плавких ножевых предохранителя. На 10 ампер, красного цвета — для защиты силовой цепи ЭБУ идущей от выключателя зажигания, и на 20 ампер, желтого цвета — для защиты силовой цепи ЭБУ идущей от аккумулятора, цепи питания электробензонасоса и цепи нагрева датчика кислорода.

Необходимость защиты и периодического обслуживания реле.

Место расположения реле главное и реле электробензонасоса в моторном отсеке весьма противоречиво, с одной стороны к ним хороший доступ, а с другой — на них там постоянно воздействует конденсат или дождевая вода которая проникает через зазор между кузовом и задней частью капота. Реле практически утоплены в толстой шумоизоляции и прямо через нее прикручены своими кронштейнами к панели.

Вода и конденсат стекающие по шумоизоляции попадают на колодки, в контакты реле и предохранителей, которые начинают быстро корродировать и соответственно не обеспечивают хороший контакт или вообще выходят из строя. Для защиты и ослабления негативного воздействия на реле и предохранители желательно как то их отодвинуть от шумоизоляции, например взяв винты большей длины и заново закрепив их через толстые резиновые шайбы, или вообще — изготовить для них какой то защитный кожух.

В любом случае, эти реле вместе с предохранителями надо снимать хотя бы раз в год и зачищать их контакты от возникшей коррозии, это напрямую повлияет на работу двигателя, ощутите сразу, особенно когда он будет работать на холостых оборотах.

Диагностика неисправностей связанных с реле главное и реле электробензонасоса Уаз Хантер.

Коды ошибок системы управления двигателем с ЭБУ Микас 7.2 связанные с реле главным и реле электробензонасоса, другие внешние признаки неисправности их самих или их электрических цепей, способы устранения неисправностей, а также аналоги и варианты замены реле главного ЭБУ и реле электробензонасоса Уаз Хантер подробно рассмотрены в следующем материале.

Назначение и расположение предохранителей УАЗ Хантер

Производитель установил на машину штыревые предохранители и силовые пластинчатые элементы. Пластинчатые имеют большие показатели допустимой нагрузки.

Блок предохранителей автомобиля УАЗ Хантер необходим для защиты электропроводки от возгорания при возникновении короткого замыкания и перегрузки. Предохранители соединяют плюсовые провода потребителей с источником питания. На машине установлены два источника питания, генератор и аккумуляторная батарея.

Внутри штыревого предохранителя расположен плавкий элемент.

Он рассчитан на определенную нагрузку. При превышении допустимой нагрузки или возникновении короткого замыкания, плавкий элемент перегорает, разобщая потребитель и источник питания.

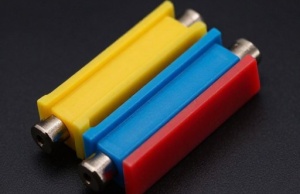

Предохранители УАЗ Хантер устанавливаются в планки по 13 штук. В блоке расположены 2 планки. Каждый предохранитель предназначен для защиты определенной цепи. В зависимости от предусмотренной нагрузки цепи, номинал предохранителей отличается. Номинал нанесен на корпус предохранителя. Цвет корпуса штыревого предохранителя соответствует определенному номиналу:

  • Оранжевый цвет – плавкий элемент рассчитан на силу тока 5 Ампер;
  • Коричневый – имеет номинал 7.5 А;
  • Красный цвет – соответствует плавкому элементу с номиналом 10А;
  • Голубой – имеет номинал 15 А;
  • Желтый – 20 Ампер;
  • Бежевый цвет – соответствует плавкому предохранителю с номиналом 25 А.

ВНИМАНИЕ: Запрещается установка предохранителя, номинал которого не соответствует значению, обозначенному на планке блока. Нарушение этого правила может привести к возгоранию электрической проводки.

Блок предохранителей УАЗ Хантер расположен в салоне под передней панелью с левой стороны от рулевого колеса.

Планки установлены в пластиковый корпус и крепятся к нему болтами. Для защиты от повреждений блок оснащен крышкой. С внутренней стороны она имеет гнезда для хранения запасных предохранителей. Крышка оснащена фиксатором, предотвращающим самопроизвольное открывание при движении машины.

СПРАВКА: Для удобства при работе, пространство под передней панелью авто с левой стороны от рулевого колеса освещается специализированным плафоном.

Электросхема на инжекторный УАЗ буханка

Одной из самых частых проблем отечественных автомобилей является поломка каких-либо электрических приборов, в этом вам поможет разобраться электросхема. Единственным решением этой проблемы будет осуществляться проверка состояния предохранителей. Темой сегодняшней статьи будет электросхема автомобиля УАЗ Буханка на двигателе типа инжектор.

УАЗ Буханка

Итак, в данной статье представлены ответы на такие довольно распространенные вопросы:

  • Что собой представляет электросхема на автомобиле УАЗ Буханка двигателя типа инжектор?
  • Как устроена электросхема автомобиля УАЗ Буханка?
  • Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор?
  • Ремонт монтажного блока.

Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле. Блок предохранителей автомобиля УАЗ Буханка состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. В случае если вы примите решение снять линейки предохранителей, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

  • Аккумуляторная батарея;
  • Электронный насос топлива;
  • Фильтр очищения топливной смеси;
  • Форсунки;
  • Блок руководства двигателем;
  • Электронная катушка зажигания;
  • Свечки зажигания;
  • Датчик холостого хода;
  • Датчик коленчатого валика;
  • Датчик заслонки воздуха;
  • Тахометр;
  • Моторчик вентилятора, охлаждающего радиатор;
  • Управляющее реле электронного двигателя вентилятора;
  • Индикатор, контролирующий работоспособность двигателя;
  • Разъем диагностики.

Bosch m17.9.7 механическая заслонка дросселя. Нет искры Рад что видео оказалось полезным для вас. Благодарю за.

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока

:

  1. Отсоединяем проводок от минусовой клеммы аккумулятора;
  2. Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;
  3. Сдвигаем резиновый чехол;
  4. Отсоединяем верхнюю колодку жгута проводки от блока;
  5. Отворачиваем 2 гаечки, которые закрепляют блок;
  6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
  7. Отсоединяем от блока нижние колодки жгутов проводки;
  8. Устанавливаем предохранители и реле в обратном порядке.

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Итак, алгоритм проведения ремонта монтажного блока:

  1. Снимаем монтажный блок;
  2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
  3. При помощи отвертки открываем нижнюю крышечку;
  4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
  5. Устанавливайте монтажный блок в обратном порядке.

Стартер УАЗ Электрооборудование УАЗ

Стартер 42.3708 (рис. 261) или 4211.3708-01 с электромагнитным тяговым реле и рычажным приводом с роликовой муфтой свободного хода установлен с левой стороны двигателя (по ходу автомобиля). Схема включения стартера показана на рис. 262.

Рис. 261. Стартер 42.3708:

1-крышка со стороны привода; 2-поводковое кольцо; 3-упорное кольцо; 4-замковое кольцо; 5-привод; 6-якорь; 7-корпус; 8-щетка; 9-траверса; 10-упорная шайба; 11-регулировочная шайба; 12-стопорная шайба; 13-крышка со стороны коллектора; 14-контактный болт; 15-контактная пластина; 16-крышка реле; 17-возвратная пружина; 18-шток; 19-якорь реле; 20-компенсирующая пружина; 21-буферная пружина; 22-шестерня; 23-винт М5х14; 24-гайка стяжной шпильки; 25-винт М6х16; 26-гайка М8; 27-ввод катушек реле; 28-винт М6х30; 29-рычаг; 30-гайка М8; 31-ось рычага

Рис. 262. Схема включения стартера:

1-выключатель «массы»; 2-аккумуляторная батарея; 3-дополнительное реле стартера; 4-выключатель (замок) зажигания; 5-вольтметр; 6-контактный диск; 7-втягивающая обмотка; 8-удерживающая обмотка; 9-тяговое реле стартера; 10-стартер

Периодически выполняйте следующие работы по обслуживанию стартера:

  1. Проверьте состояние зажимов, не допуская их загрязнения и ослабления крепления.
  2. Снимите защитный кожух и осмотрите коллектор, при необходимости устраняйте неисправности.
  3. Откройте крышку 13 (см. рис. 261) со стороны коллектора, осмотрите и при необходимости зачистите контактные поверхности, после чего продувайте сжатым воздухом.
  4. При необходимости подтяните стяжные болты корпуса стартера.
  5. Проверьте крепление стартера к картеру сцепления.
  6. При эксплуатации автомобиля в тяжелых условиях снимите стартер для очистки привода и муфты свободною хода от грязи.

Через каждые 32000 км пробега автомобиля выполните следующие работы по обслуживанию стартера:

  1. Снимите стартер с двигателя.
  2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не заедают в щеткодержателях. При высоте щеток менее 6 мм замените их.
  3. Разберите стартер. Изношенные детали замените.
  4. При сборке смажьте подшипники и цапфы вала моторным маслом. Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага слегка смажьте смазкой Литол-24.

Стартер УАЗ: https://uaz.service-manual.company/elektrooborudovanie-uaz/starter-uaz/

Основные неисправности стартера УАЗ-469

Что делать, если при включении стартера якорь не вращается.

Вероятная причина неисправностиСпособ устранения
Нарушен контакт щеток с коллекторомСнимите стартер с двигателя, разберите его и устраните причину неисправности
Отсутствует контакт в выключателе тягового реле стартераОтсоедините провода от стартера, снимите крышку выключателя с клеммами. Если контакты подгорели, зачистите их. Сильно подгоревшие контакты поверните на 180° вокруг их оси
Обрыв соединений внутри стартера или в тяговом релеОтремонтируйте стартер в мастерской
Отсутствует надежный контакт в выключателе зажигания на клемме «С»Проверьте цепь с помощью контрольной лампы, присоединенной к клемме «С» и «массе». При отсутствии напряжения на клемме «С» в положении, соответствующем включению стартера, выключатель зажигания замените
Оборвана обмотка или подгорели контакты в дополнительном релеПроверьте цепь с помощью контрольной лампы. Лампа, соединенная с клеммой «К» дополнительного реле и «массой», должна загораться при включении стартера. Если лампа не горит, то разберите реле, зачистите контакты
Заедает якорь во втулке катушки электромагнитаОчистите от грязи якорь, реле и втулку. При наличии смещения тягового реле относительно рычага стартера отремонтируйте в мастерской

Что делать, если при включении стартера коленчатый вал двигателя не вращается или вращается с малой частотой вращения.

Вероятная причина неисправностиСпособ устранения
Разряжена или неисправна аккумуляторная батареяПроверьте батарею и при необходимости замените
Короткое замыкание якоря или катушек возбуждения или касание якоря за полюсыУстраните замыкание или отправьте стартер в мастерскую для ремонта
Туго проворачивается коленчатый вал двигателяВ зимнее время года про­грейте двигатель
Нарушена цепь питания стартера вследствие слабой затяжки наконечников проводовОсмотрите всю цепь питания стартера, подтяните все зажимы
Сильно изношены подшипникиНаправьте стартер для ремонта в мастерскую

Что делать, если при включении вал стартера вращается с большой частотой вращения, но не проворачивает коленчатый вал двигателя.

Вероятная причина неисправностиСпособ устранения
Поломаны зубья венца маховикаСмените венец
Пробуксовывает роликовая муфта свободного ходаСмените привод стартера

Что делать, если при включении стартера слышен повторяющийся сильный стук тягового реле и шестерни о венец, коленчатый вал двигателя при этом не проворачивается.

Вероятная причина неисправностиСпособ устранения
Отсутствует надежный контакт в зажимах, особенно у аккумуляторной батареиПроверьте и подтяните болты зажимов
Разряжена или неисправна аккумуляторная батареяПроверьте и подзарядите аккумуляторную батарею или замените ее
Неисправна удерживающая обмотка тягового реле или плохой контакт ее с «массой»Замените обмотку или обеспечьте надежный контакт обмотки

УАЗ Хантер УАЗ 469. Предохранители и реле

Расположение блока предохранителей в салоне. . Блок расположен под панелью приборов со стороны водителя.

Реле расположены под панелью приборов со стороны водителя.

1 — реле включения ближнего света фар; 2 — реле включения дальнего света фар; 3 — реле включения противотуманных фар; 4 — реле очистителя стекла двери задка; 5 — реле включения заднего противотуманного фонаря; 6 — реле очистителя ветрового стекла; 7 — реле-прерыватель указателей поворота

Реле и предохранитель системы впрыска топлива находится в моторном отсеке.

Силовые предохранители расположены под капотом.

Силовые предохранители защищаю цепи наружного освещения и клемма 30 выключения зажигания.

Электрические схемы блока предохранителей УАЗ Хантер, УАЗ 469.Электрооборудование автомобилей модификации 315195-025, 315195-125

Электрооборудование автомобилей модификации 315195-023, 315195-123

1 — правый передний фонарь; 2 — правая фара; 3 — левая противотуманная фара; 4 — звуковой сигнал; 5 — правая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель «массы»; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лампа подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — повторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — комбинация приборов; 37 — спидометр; 38 — колодка; 39 — сигнальная лампа неисправности двигателя; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель режимов отопителя; 52 — выключатель (замок) зажигания; 53 — реле выключателя (замка) зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочиститель задний; 71 — омыватель заднего стекла; 72, 78 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик температуры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — форсунка топливная; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушка зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле автомобильное; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свеча зажигания; 103 — датчик концентрации кислорода; 104 — клапан продувки адсорбера

Схема предохранителей УАЗа-«Хантер»

Ниже приведена схема плавких вставок рассматриваемой машины и обозначения к ней.

  1. К1 – реле контроля ближнего света фар.
  2. К2 – аналогичный элемент противотуманных световых фонарей.
  3. К3 – контроль дальнего света.
  4. К4 – реле очистителей заднего стекла.
  5. К5 – предохранитель заднего противотуманного элемента.
  6. 1 – розетка.
  7. 2 – прерыватель сигнализатора «поворотников».
  8. 3 прерыватель снегоочистителей.
  9. 4 – фиксирующий кронштейн.

Подкапотное пространство

Основным силовым агрегатом УАЗ 469 долгие годы являлся рядный 4-х цилиндровый УМЗ-451МИ карбюраторного типа. Объем двигателя составлял 2445 куб. см, мощность – 75 л.с.

С данным двигателем производства Уфимского моторного завода УАЗ 469 продержался на заводском конвейере вплоть до 1985 года.

Отличался простой однопроводной 12-ти вольтовой схемой зажигания, которая состояла из (согласно нумерации):

  1. аккумуляторной батареи (АКБ);
  2. механического выключателя «массы»;
  3. электронного регулятора напряжения заряда АКБ;
  4. генератора переменного тока;
  5. амперметра на панели приборов;
  6. замка зажигания (выключателя);
  7. контактной группы прерывателя зажигания;
  8. непосредственно распределителя зажигания (трамблера);
  9. встроенного в распределитель конденсатора;
  10. эбонитовой крышки трамблера с выводами для высоковольтных проводов;
  11. бегунка распределителя зажигания;
  12. свечей зажигания;
  13. провода высокого напряжения от катушки зажигания;
  14. дополнительного сопротивления катушки;
  15. реле стартера;
  16. непосредственно высоковольтной катушки зажигания;
  17. электрического стартера.

Новые модификации легендарного внедорожника получили более современные моторы и измененную электрическую схему .

В частности, схема проводки УАЗ Патриот включает в себя:

  1. электронную систему впрыска топлива;
  2. бесконтактную систему зажигания;
  3. систему климат-контроля внутри салона автомобиля;
  4. систему аварийной сигнализации и т.п.

Что входит в электросхему

Выше приведена форма схемы электрической проводки.

Вне зависимости от того, какой вы используете УАЗ — старого или нового образца — основные компоненты электросети следующие:

  1. Приборная панель. На нее выведены основные датчики и индикаторы, свидетельствующие о включении того или иного устройства. Приборка позволяет водителю знать, с какой скоростью он движется, сколько горючего осталось в баке, какая частота вращения коленвала и какова температура двигателя. Кроме того, на приборке установлено множество лампочек, загорающихся синхронно с включение тех или иных приборов.
  2. Аккумуляторная батарея. АКБ является неотъемлемым элементом любого авто, он позволяет питать оборудование автомобиля при заглушенном двигателе, а также помогает системе зажигания в запуске силового агрегата. Если батарея будет разряжена, завести мотор традиционным способом не получится — нужно будет либо подзарядить ее, либо пытаться завестись с толкача.
  3. Генераторное устройство, поломка которого также приведет к невозможности запуска двигателя. Этот узел обеспечивает напряжением все приборы и устройства, использующиеся в авто, во время езды.
  4. Блок с предохранителями. В этом устройстве находятся все предохранительные устройства, предназначенные для защиты электроцепей и устройств от перенапряжения. Если в сети происходит скачок напряжения, то основной удар на себя возьмет именно предохранитель (автор — канал Ben & Ice Video Master).

Предохранительные устройства

Все предохранительные устройства собрали в одном месте на едином блоке, который располагается в салоне машины под приборной панелью слева от водительского сиденья.

При необходимости проверки предохранителей блока в темное время суток в нижней части панельной доски предусмотрена лампа. Не допускается эксплуатировать защитные устройства, не предусмотренные конструкцией автомобиля, а также выполнять проверку на наличие искры (замыкать проводку на массу).

Совет. Перед установкой нового предохранителя следует разобраться в причине его выхода из строя, устранить ее и только затем менять на новый.

Какие предохранители установлены в монтажном блоке

В электронную схему автомобиля входят следующие конструктивные узлы и детали:

  • источник питания (аккумуляторная батарея);
  • топливный насос;
  • фильтр очистки горючего;
  • форсунки;
  • блок управления двигателем;
  • катушка и свечи зажигания;
  • датчики холостого хода, коленвала, и дроссельной заслонки;
  • тахометр;
  • вентилятор для охлаждения радиатора;
  • реле управления мотором вентилятора;
  • контрольный индикатор работоспособности силового агрегата автомобиля;
  • разъем для диагностики.

Монтажный блок предохранителей «Буханки» представлен в виде линейки с защитными устройствами, которая закреплена на раме автомобиля простой гайкой. Если стали появляться сбои в работе электрического узла автомобиля, первым делом проверяют функциональность предохранителя, отвечающего за конкретное электронное устройство. В случае, если элементы защиты монтажного блока работают исправно, значит, нужно проверить работоспособность самого электрооборудования. Если и оно в порядке, то остается вариант обследовать на целостность электрическую часть оборудования при помощи прибора – тестера.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: oberoi-service@cp9.ru
