Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае выявления проблем в автомобиле связанных с электрооборудованием, сначала проверяют предохранители и реле. Если они перегорели, заменяем их на такие же, но сначала следует определить причину перегорания. В статье содержится полное описание всех монтажных блоков Лада Ларгус.

Схема расположения предохранителей Лада Ларгус

Первый автомобиль этого семейства ВАЗ вышел в 2011 г, а уже в 2013 он стал одним из лидеров российского авторынка, еще больше упрочив победу в 2014 г. Среди различных вариантов предлагается кроссовер Ларгус Кросс, появившийся в различных комплектациях в 2020 и 2020 гг. В 2017 г было объявлено о начале производства Lada Largus на газу, что и реализовали в 2020, ставшем также годом рестайлинга представителей семейства.
Приобрести авто семейства можно с двигателем на 8 клапанов и с 16 клапанным мотором. В отличие от комплектаций, это не сильно влияет на набор предохранителей и реле, которые можно встретить в одном из двух монтажных блоков машины. Первый и основной, расположен в салоне, а второй — под капотом, что довольно типично для автовазовских моделей.

Блок предохранителей Лада Ларгус в салоне

Монтажный блок в салоне считается основным, поэтому тут установлено абсолютное большинство предохранителей электроцепей. Если быть точнее, то этот блок находится слева от приборной панели, в ее торце и прикрыт пластиковой крышкой, крепления которой хорошо заметны.

Назначение предохранителей в блоке, установленном в салоне

Внутренний блок предохранителей оборудован элементами, отвечающими за системы:

• 1 – устройство очистки лобового стекла, подогрев кормового окна;
• 2 – приборка, ЭБУ контрольное реле бензонасоса, устройство навигации;
• 3 – кнопка выключения стопов;
• 4 – поворотники и питание диагностической колодки, управление реле габаритов, парковочный модуль;
• 5-8 – резервные ячейки;
• 9 – ближний свет левой фары, помощь в управлении приборкой, насос системы очистки фар;
• 10 – полностью отвечает за ближний свет правой фары;
• 11 – дальний левой стороны и приборка;
• 12 – правый дальний;
• 13/14 – участок задних/передних стеклоподъемников;
• 15 – устройство АБС и датчики поворота руля, ускорения;
• 16 – электроподогрев заднего дивана;
• 17 – гудок;
• 18 – габаритные огни левого борта, подсветка номеров, бардачка;
• 19 – габариты по правой стороне машины, подсветка госномеров, перчаточника, аварийка, акустика, выключатели;
• 20 – задняя противотуманка с левой стороны, и часть приборной доски;
• 21 – тенны зеркал заднего вида;
• 22 – терминал системы навигации;
• 23 – пустой;
• 24 – ЭУР;
• 25 – питание газовой установки;
• 26 – устройство преднатяжителя ремней безопасности, электроника подушек;
• 27 – индикатор положения ремня водителя, переднего пассажира, дворник заднего стекла, управление насосом стеклоомывателя;
• 28 – акустический модуль, подсветка приборки и салонного пространства;
• 29 – диагностическая колодка, ЦЭКБС;
• 30 – ЦЗ;
• 31 – передние противотуманки;
• 32 – подогрев тыльного ветрового окна и наружных зеркал;
• 33-35 – пустые гнезда;
• 36 – печка и кондер;
• 37 – привод управления зеркалами;
• 38 – прикуриватель и динамики;
• 39 –зависит от комплектации – отвечает за печку, кондиционер, систему навигации.

Реле обогрева заднего стекла (в салоне)

Также важным и часто проблемным устройством является салонное реле подогрева стекла кормовой двери. Устройство находится в нише за приборной доской. Чтобы добраться туда, необходимо демонтировать панель и найти желтый куб на красном креплении.

Модуль извлекается из гнезда достаточно просто и заменяется аналогичным.

Предохранители и реле Lada Largus

Рассмотрены автомобили 2012, 2013, 2014 года выпуска. Бензиновые двигатели: 1.6 л 8V (К7М), 1.6 л 16V (К4М)

Где находятится блок предохранителе и реле.

Один в монтажном блоке под капотом — цифра 14 на изображении.

Для доступа к предохранителям и реле отожмите боковой, задний и передний фиксаторы и снимите крышку.

Вот и сам блок с открытой крышкой.

Назначение предохранителей и реле монтажного блока в моторном отсеке ларгус.

Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне, в левом торце панели приборов, под пластмассовой крышкой.

Для доступа необходимо необходимо снять крышку.

На внутренней стороне крышки нанесена схема расположения предохранителей. На крышке также расположены запасные предохранители А различной силы тока и пластмассовый пинцет Б для извлечения предохранителей из монтажного блока.

Расшифровка. Таблица.

Реле обогрева стекла двери задка расположено под панелью приборов.

Для замены реле снимите комбинацию приборов.

Схема предохранителей Лада Ларгус под капотом

Монтажный блок в транспортных средствах семейства Largus служит местом расположения для всех реле и части предохранителей. Из последних представлены те, что защищают цепи системы управления мотором. Предохранители обозначены буквой F.

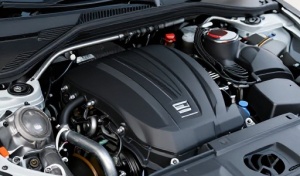

Блок расположен слева от аккумулятора. Чтобы до него добраться, отжимают фиксаторы, держащие крышку сбоку, сзади и спереди.

Назначение реле и предохранителей в монтажном блоке расположенном в моторном отсеке

Каждый элемент конструкции монтажного блока отвечает за собственную цепь или отдельный прибор.

Назначение плавких вставок:

• 43 – питание электрики ГБО;
• 44/45 – управление блоками АБС;
• 46 – запитка замка зажигания;
• 47 – сигнал на салонные предохранители, расположенные после замка зажигания;
• 51 – бензонасос, ЭСУД, реле ЭБУ, головного вентилятора, защита катушек зажигания (зависит от модификации), фазораспределение, продувка адсорбера и ДК 1;
• 52 – муфта системы кондиционирования, головной кулер радиатора.

Отдельно следует рассмотреть защитные реле, расположенные в блоке:

• 299/1 – противотуманки и омыватель головной оптики;
• 299/2 – включение печки;
• 597/1 – контроль систем АБС и ЕСП;
• 597/3 – привод переключателя наружной оптики, запитка салонного блока предохранителей;
• 784 – контроль активации вентилятора радиатора и кондиционера.

Блок предохранителей в моторном отсеке (ВАЗ 11189 (8-кл.), 21129 (16-кл.))

Вторая часть системы безопасности электроники находится под капотом. На рисунке, монтажный блок указан буквой «В» и скрывается под пластиковой крышкой. Для открытия панели следует отщелкнуть пластиковые клипсы или выкрутить 4 винта (зависит от модификации).

Для 8 и 16 клапанной версии размещение площадки одинаково.

Возвращение пропавшего звукового сигнала

Однажды звуковой сигнал (клаксон) стал срабатывать через раз, чуть позже обнаружилась зависимость срабатывания и несрабатывания от положения переключателя света фар, а потом и вовсе сигнал перестал работать. Интернет сразу подсказал, что это детская болячка.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Не буду подробно описывать, как снять кожух рулевой колонки, подскажу лишь, что нужна отвёртка Torx не помню какого размера и достаточно длинная. Очень трудно оказалось попасть отвёрткой в «звёздочку» винта, т.к. он находится достаточно глубоко и под каким-то неестественным углом, которого не ожидаешь и тычешься куда-то мимо. После снятия кожуха поворачиваем руль в направление «на 9 часов» и откручиваем два самореза крепления левого подрулевого переключателя. Отсоединяем колодку проводов. Смотрим на блок переключателя сзади и видим такую картину (почти такую, это фото сделано, когда уже всё было исправлено, нас интересуют красный и чёрный провода, у меня был обломлен красный) (см. фото ниже) Честно скажу, не сразу я разобрался в том, как устроен механизм, и подпаял обломавшийся проводок к жирной точке припоя на рычаге. Но не проверил после этого, как переключаются режимы управления фарами. Оказалось, что ближний как бы недовключался, припаянный проводок мешал до конца, до чёткого щелчка повернуть переключатель. Ну, и скоро сигнал снова пропал, пришлось снова лезть. Оказывается, при переключении режимов фар внутренний стержень, к которому подведены провода, вращается:

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Ну, и понятно — провода испытывают циклические нагрузки на излом тем больше, чем чаще вы переключаете фары. Теперь разбираем блок, чтобы полностью заменить провода (менял оба сразу, не дожидаясь, пока переломится второй штатный). Откручиваем два самореза на крышке блока

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Крышку — в сторону

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Аккуратно вытаскиваем рычаг по направлению вверх из корпуса переключателя

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Теперь нужно снять с рычага поворотную часть, которой, собственно, фары и переключается. Берём плоскую отвёртку, зажимаем рычаг в кулак, и действуем таким же образом, как многие открывают бутылки — упираемся отвёрткой, как рычагом, в основание указательного пальца, стягиваем поворотную часть (она держится на стержне за счёт плотной посадки)

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Я ещё дополнительно снят с поворотной части кнопку звукового сигнала (держится на двух защёлках)

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

и оказалось, не зря — одна контактная площадка была подгоревшей из-за того, что на стержне один контакт был длиннее другого. Ну, и, конечно же, из-за того, что в цепи управления звуковым сигналом нет реле, весь ток проходит через кнопку (повод задуматься тем, кто ставит более мощные сигналы)

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Контактную площадку почистил, контакт стачивать не стал — подстучал его, от чего он немного подплющился. Ну и хорошо — площадь соприкосновения будет побольше.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Вытаскиваем стержень из рычага, отпаиваем провода от блока переключателя, отпаиваем провода (или их «огрызки») от стержня. Ищем подходящие по диаметру провода, потому что они должны пролезть в отверстия на стержне. Если подходят, берём куски проводов нужной длины. Я взял длиннее, чем штатные (на первых фото, где уже, на самом деле, всё готово, видно, что их запас явно больше), чтобы уменьшить влияние переламывающего момента. Припаиваем и оборачиваем вокруг стержня, укладывая в соответствующие желобки и продевая в соответствующие отверстия.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Далее, при сборке, только один сложный момент — надеть обратно на стержень поворотную часть. Как делал я: вставил стержень в рычаг, насадил поворотную часть, поставил рычаг вертикально на стол, взял отвёртку для бит без самой биты (можно использовать маленькую головку или любой пустотелый предмет подходящей формы), и использовал её в качестве оправки. Легкими ударами по отвертке заставил поворотную часть сесть на свое место

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

После установки стержня можно припаять провода к контактам на блоке переключателя. Сборка осуществляется в обратном порядке. При установке кожуха рулевой колонки проследите за двумя моментами: 1. чтобы резиновый пыльник на рычаге был правильно сориентирован — он мог провернуться вокруг рычага. Как установить его правильно, поймёте по месту. 2. чтобы саморезы, которые откручивали в самом начале, попали куда следует. Это надо сделать до защёлкивания верхней части кожуха.
