ЭБУ контроллер 11194-1411020 (M7.9.7+ 16V; 1,4 L) на Калину

Где находиться контроллер ЭБУ на Ладе Калине

Итак, блок управления двигателем Калины находится в самом низу консоли, между полом и радиатором отопления. Доступ к нему осуществляется со стороны ног пассажира.

Для этого нужно снять пластмассовую накладку, крепящуюся одним саморезом. Откручиваем его и отводим накладку по ходу автомобиля немного вперед, после чего она должна полностью выйти из зацепления. Убираем накладку в сторону. Под ней наблюдаем следующую картину.

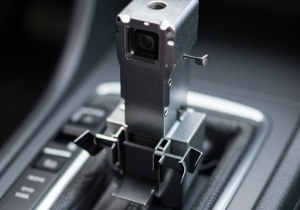

Расположение контроллера ЭБУ на Ладе Калине

Виды блоков управления, устанавливаемые на автомобили семейства ВАЗ

• Виды блоков управления, устанавливаемые на автомобили семейства ВАЗ
• Что такое ЭБУ (ЭСУД)
• Где расположен блок управления
• Как определить тип ЭБУ (контроллера) на авто
• Принцип работы контролёра (ЭБУ)
• Какие ЭБУ устанавливаются на ВАЗ
• Блоки управления фирмы GM
• Блок управления двигателем BOSCH
• Блоки управления «Январь»

Современные транспортные средства оснащаются производителем самыми разнообразными системами и механизмами, которые призваны упростить задачу управления автомобилем. Именно таким устройством является ЭБУ, или проще говоря электронный блок управления. Сегодня его можно встретить даже на представителях отечественного автопрома, а если вам интересно как работает и какие ЭБУ ставят на ВАЗ, тогда рекомендуем ознакомиться с данной статьей.

Почему ЭБУ на Ладе Калине не работает – основные причины

Одной из самых распространенных проблем с которыми встречаются владельцы Лады Калины, является выход из строя ЭБУ. Давайте рассмотрим основные причины выхода из строя контроллера:

• Выход со строя вследствие короткого замыкания в бортовой сети. Здесь, можно обойтись малой кровью и перепаять основные резисторы, или же приведет до полного сгорания элемента.
• Попадание жидкости на панель блока, что приведет к полному выходу со строя. Обычно ЭБУ заливает антифризом.
• Противоправные действия третьих лиц, которые приведут к поломке ЭБУ.
• Прочие причины не указанные ранее.

Все эти причины послужат поводом для диагностики и демонтажа блока управления автомобилем.

Установка блока в безопасном от «залива» месте

В процессе размышлений и поиска безопасного места для установки контроллера, я решил перенести его под нижнюю полку «бардачка». Признаюсь, пришлось немного нарушить эстетичность отделки салона, но зато я уверен – никакие «потопы» блоку теперь не страшны. Проделайте три отверстия в полке под болты на 5 мм, таким образом, чтобы они строго соответствовали крепежу контроллера. Прикрутите его к этой полке так, чтобы шляпки болтов располагались сверху (смотрите фото). Вот и все, на этом перенос ЭБУ «Калина» завершен.

Так теперь выглядит блок управления снизу.

Еще одно фото с другого ракурса.

Если смотреть сверху, то абсолютно ничего не видно, защитный кожух стоит на своем месте, все закрыто и закреплено. Единственный момент – при установке крышки выбирайте саморез большей длины, но закручивайте его аккуратно, стараясь не повредить электропроводку.

Можно сделать вывод: зная, где находятся мозги на «Калине», нужно всегда быть готовым к их выходу из строя в результате непредвиденного «наводнения». К счастью, моей машине эти проблемы уже не страшны – ЭБУ теперь находится на безопасном расстоянии от радиатора, а его крепление хоть и одностороннее, но держит очень плотно.

Как снять ЭБУ на Ладе Калине – пошаговая инструкция

Для того, чтобы снять блок ЭБУ на Ладе Калине необходимо выполнить следующий порядок действий:

1. Cначала необходимо открутить 2 самореза, место первого показано стрелкой. Второй находится на том же уровне со стороны двигателя. Перед этим нужно не забыть снять клемму с аккумулятора. После выкручивания саморезов надо потянуть блок в сторону пассажирской двери? и он должен выехать оттуда по направляющим. Иногда бывает, что провода упираются в ковролин. Тогда их нужно поправить.



2. Для того, чтобы снять разъем и отсоединить блок от проводов, сначала нужно: потянуть за фиксатор разъема в сторону. Фиксатор представляет собой скобу. Думаю, что вы без труда найдете его на разъеме.



Как определить тип ЭБУ (контроллера) на авто

Контролер (или электронный блок управления двигателем) на протяжении всей своей работы получает, обрабатывает и управляет сигналами от датчиков и систем, влияющих как на работу самого силового агрегата, так и на второстепенные составляющие мотора (например, систему выхлопа). Однако это совсем не означает, что приборы, устанавливаемые на разных транспортных средствах, полностью идентичны и ничем не отличаются.
На самом деле, среди видов ЭБУ (в том числе и на используемой многими «Калине») выделяют электронный (ECU) / блок управления двигателем (ECM), блок управления работой трансмиссии, блок управления тормозной системой, совместный моторно-трансмиссионный блок, центральный модуль управления, центральный модуль синхронизации, контролер кузова, главный электронный модуль и модуль управления подвеской.

Конечно, с технической точки зрения, это все не один компьютер, а несколько отдельных блоков, но и о их существовании стоит знать. В некоторых случаях, сборка может включать в себя несколько различных управляющих модулей, но чтобы узнать какой именно вид контролера установлен на вашем транспортном средстве, необходимо демонтировать боковой каркас торпеды и запомнить номер установленного там ЭБУ. Полученные данные сравнивают с показаниями соответствующих таблиц, которые несложно найти в сети.

ЭБУ на Калине залило тосолом – что делать?

После того как залитый тосолом блок оказался снят, следует провести его первоначальный осмотр. Для этих целей необходимо при помощи отвертки «звездочка» снять 4 винтика. Затем следует не спеша вынуть плату управления для проведения визуального осмотра. Наиболее распространенной поломкой является перегорание выходного ключа управления катушки зажигания. В таком случае ремонт не сможет помочь.

В результате подобной неисправности Лада Калина начинает работать только на 2 цилиндрах, а иногда вообще отказывается заводиться. Справиться с подобной проблемой можно в условиях стационарной мастерской. Там осуществят снятие поврежденного элемента, выполнят его промывку и сушку. На втором месте по частоте находится выгорание платы. Обнаружить подобный дефект несложно: характерное почернение платы не оставит сомнений.

Можно ли починить в таком случае блок ЭБУ? Ответ на этот вопрос могут дать только в сервисном центре, однако опыт показывает, что ремонт здесь не поможет. Необходима полная замена. Случается так, что иногда схема мозгов оказывается поврежденной в легкой степени. Если это произошло, тогда автовладелец может легко отделаться. Для восстановления работоспособности автомобиля понадобится небольшой ремонт:

1. протереть блок при помощи сухой ветоши;
2. промыть многократно WD-40 и продуть его при помощи компрессора;
3. промыть несколько раз в спирте и опять продуть компрессором;
4. хорошо просушить, иначе Лада Калина не двинется с места;
5. сушка занимает не менее 1-2 часов.

Неисправности ЭБУ

Электронный блок перестает работать нормально когда в нем перегорает один из чипов. Каждая из микросхем отвечает за определенные функции. К примеру, если в машине перестают открываться окна с одной стороны, то нужно проверять ЭБУ, а не спешить менять весь электропривод стекол.

Обгоревшие предохранитель (сверху) и биполярный транзистор (снизу) катушки зажигания

Частые признаки неисправностей:

• сигналы управления бензонасосом, форсунками, РХХ, клапаном и зажиганием отсутствуют;
• перестают регулироваться ДПДЗ и Е-газ;
• не отвечает диагностический разъем;
• расплавленная проводка.

Контакты чипов бывают обгоревшими, но иногда поломку визуально не получается обнаружить. В таком случае нужно снять блок и отнести на проверку специалистам. Часто выход из строя стабилизатора или процессора означает необходимость замены контроллера.

Почему возникают поломки

Есть целый ряд причин неисправности ЭБУ на Приоре и Калине:

• механические повреждения;
• перегрев;
• коррозия;
• нарушенная герметизация;
• неправильное “прикуривание” от другого авто, с заведенным мотором;
• повреждение проводки или датчиков электродом во время сварочных работ.

Если блок выходит из строя, его лучше сразу же заменить, потому что начнутся проблемы в работе двигателя и постоянно будут отображаться ошибки.

Взаимозаменяемость ЭБУ на Ладе Калина

Приведу таблицу взаимозаменяемости ЭБУ Калины

. Эти данные проверены не лично мной, а одним авторитетным для меня мастером. Взаимозаменяемость этих блоков относится только к блокам с заводскими прошивками (то есть после установки не нужно перепрошивать блок под ваш двигатель и датчики). Итак, в каждой строке маркировка блока, версия прошивки и класс токсичности.

1. Bosch 21114-1411020-40 c ПО B104CR01(02) Евро3 (в моих случаях был именно этот) можно заменить на:
2. Воsch 21114-1411020-40 с ПО В102СQ05(CR06) Евро3;
3. Bosch 11183-1411020-02 c ПО B101CR01(02) Eвро2.

Тут есть одна особенность. Если в вашем автомобиле есть кондиционер, то версия прошивки должна быть B104CR02 и никакая другая, иначе двигатель не будет компенсировать нагрузку от кондиционера. Но так как в данной статье мы говорим об автомобиле без него, то на последние 2 цифры прошивки можно не обращать внимания.

Все выше перечисленные блоки Bosch можно заменить на отечественные блоки Янврь7.2 и 7.2+.

Отечественные блоки все Евро 2, за исключением блоков М73 — они Евро3.Блоки Январь7.2 и 7.2+ производитель Автел или Ителма (Евро2) для Калины 1,6л 8V: 7.2 11183-1411020-21(22) с ПО А(I)201CO56(57)(58); 7.2+ 11183-1411020-21(22) с ПО A(I)201CР57. На этих блоках поддержки кондиционера нет, как я понимаю И, собственно, блоки М73, которые подходят на Калину. Данные блоки все Евро 3: М73 21114-1411020-41 с ПО А303CE05(CF06) Eвро3 (поддерживают кондиционер); М73 21114-1411020-42 с ПО I303CE05(CF06) Eвро3 (поддерживают кондиционер).

Таким образом, все перечисленные ЭБУ с классом токсичности Евро3 можно менять можно менять между собой не задумываясь (только если на них заводские прошивки). Также возможна замена блока с классом Евро3 на блок с классом Евро 2, но наоборот нельзя. Вся маркировка находится на белой табличке, наклеенной на крышку ЭБУ. Далее я считаю нужным рассмотреть вариант замены блока на бывший в употреблении и стоявший на автомобиле с активированным иммобилизатором, так как в этом случае есть одна неприятная особенность.

Какие ЭБУ устанавливаются на ВАЗ

Первые автомобили отечественного автопрома достаточно заурядные и полностью механизированы. Однако, с развитием технологий, и ВАЗовцам пришлось кое-что изменить.

В частности, со временем, управление работой мотора легло на «плечи» ЭСУД. Ими оснащались все инжекторные двигатели, а с выходом новых, более современных моделей, наличие блока управления двигателем (например, на ВАЗ «Приоре» или «Калине») даже не обсуждалось. Какую же эволюцию прошли указанные устройства? Давайте посмотрим.

Блоки управления фирмы GM

Указанные системы устанавливались на первые модели Samara, выпускающиеся до 2000 года. Они могли дополняться резонансным датчиком детонации или же не иметь его.

Блок управления двигателем BOSCH

Среди блоков управления двигателем марки «Bosch», которые устанавливались на автомобили группы ВАЗ, стоит выделить:

• “Bosch М1.5.4, с одновременным, попарно-временным или фазированным впрыском, который может быть взаимозаменяемым с “VS 5.1″, “Январь 5.1.х”;
• «Bosch MP7.0», в основном, устанавливаемый в единичном объеме и способный работать на других системах. Имеет 55-ти контактный разъем.
• «Bosch M7.9.7″, начавший входить в состав транспортных средств группы ВАЗ с 2003 года. Автомобили, на которые устанавливались ЭБУ Bosch этой модели, должны были соответствовать нормам токсичности Евро-2 и Евро-3. Сам ЭСУД отличается сравнительно легким весом и меньшими габаритами. Кроме того, он дополнен надежным разъемом и коммутатором.

Блоки управления «Январь»

Что касается электронных блоков управления двигателем «Январь», то и в этом случае можно выделить несколько наиболее известных ВАЗовских составляющих. К ним относят:

«Январь-4», который также, как и GM-09 устанавливался на первые модели Samara до 2000-х годов выпуска.

«Январь 5.1». Все виды контролера этого типа построенные на одинаковой платформе, а отличия имеются разве что в коммутации форсунок и подогревателе ДК. Первая версия обладает фазированным впрыском и датчиком кислорода, а вторая отличается параллельным впрыском. Отличие указанных ЭБУ лишь в прошивках, а значит, их можно взаимозаменять.

Причины необходимости демонтажа

Блок управления двигателем (ЭБУ) Лада Калина

Какие же причины могут послужить тому, что электронный блок управления необходимо будет демонтировать:

1. Выход со строя вследствие короткого замыкания в бортовой сети. Здесь, можно обойтись малой кровью и перепаять основные резисторы, или же приведет до полного сгорания элемента.
2. Попадание жидкости на панель блока, что приведет к полному выходу со строя. Обычно ЭБУ заливает антифризом.
3. Противоправные действия третьих лиц, которые приведут к поломке ЭБУ.
4. Прочие причины не указанные ранее.

Все эти причины послужат поводом для демонтажа блока управления автомобилем.

Демонтируем консоль и достаём ЭБУ

Для того, чтобы достать непосредственно блок управления автомобилем, понадобится снять центральный тоннель. Рассмотрим последовательность операций по демонтажу ЭБУ:

1. Откручиваем винты облицовки ручки ручного тормоза.
2. Демонтируем чехол с рычага КПП. Облицовочную панель также придется убрать.
3. Возле педалей, выкрутить винты крепления и снять облицовку.

Крепежные элементы ЭБУ Калины

Итак, демонтировать ЭБУ Калины, как оказалось довольно легко. Местонахождение удобное и доступное.

Где находится ЭБУ Лада калина? Как его снять.

Итак, блок управления двигателем Калины находится в самом низу консоли, между полом и радиатором отопления. Доступ к нему осуществляется со стороны ног пассажира. Для этого нужно снять пластмассовую накладку, крепящуюся одним саморезом. Откручиваем его и отводим накладку по ходу автомобиля немного вперед, после чего она должна полностью выйти из зацепления. Убираем накладку в сторону. Под ней наблюдаем следующую картину.Снятие ЭБУ на автомобиле Лада Калина

Для того, чтобы снять блок, сначала необходимо открутить 2 самореза, место первого показано стрелкой. Второй находится на том же уровне со стороны двигателя. Перед этим нужно не забыть снять клемму с аккумулятора. После выкручивания саморезов надо потянуть блок в сторону пассажирской двери и он должен выехать оттуда по направляющим. Иногда бывает, что провода упираются в ковролин. Тогда их нужно поправить.

Для того, чтобы снять разъем и отсоединить блок от проводов, сначала нужно нужно потянуть за фиксатор разъема в сторону. Фиксатор представляет собой скобу. Думаю, что вы без труда найдете его на разъеме.
