Проверка и ремонт рулевого механизма ВАЗ 2107

Многие водители задаются вопросом, как убрать люфт руля на ВАЗ 2107. Ведь такая напасть посещает этот автомобиль достаточно часто. Причин у такого поведения предостаточно. И как водится, практически всегда в люфте виноваты «ровные» отечественные дороги. Часто люфтить начинает прямо посреди дороги. Это может изрядно напугать даже опытного водителя. Если вы столкнулись с такой ситуацией, то главное не паниковать.

До дома доехать с такой неисправностью можно. Только ехать нужно очень аккуратно, стараться избегать лишних маневров. Не стоит превышать скорость, при неспешной езде вы наверняка справитесь с управлением. Приехав в гараж, обязательно займитесь выявлением и устранением причины неисправности.

Диагностика

Как убрать люфт руля на ВАЗ 2107? Вопрос довольно сложный. Ведь существует 2 вида этой проблемы:

  • Осевой
    – проявляется при плохом соединении шлицов или проблемах с редуктором;
  • Продольный
    , появляется при износе кронштейна.

Никакой особой проверки для определения наличия люфта не требуется. Вы поймете это сразу после его появления. Величина люфта на СТО проверяется специальным прибором – люфтомером. Но, такие приспособления встречаются в гаражах довольно редко. Поэтому, обычно пользуется другой способ. Для этого вам потребуется помощник. Он будет поворачивать руль, а вы должны отследить момент начала реакции (поворота) колес. Нормальный люфт не должен превышать 10°. Все, что выше, является признаком проблемы.

↑ Установка рулевого механизма на автомобиль

Закрепив на щите передка уплотнитель 2, установите картер рулевого механизма на лонжерон, не затягивая полностью гайки болтов крепления картера.

↑ Схема установки рулевого механизма на ВАЗ-2107

1 — болты крепления картера рулевого механизма; 2 — стяжной болт нижнего конца промежуточного вала; 3 — болты крепления кронштейна; 4 — кронштейн вала рулевого управления; 27,5 мм — расстояние от центра отверстия сошки до опорной поверхности картера рулевого механизма при среднем положении сошки.

Специальным устройством ориентировать картер так, чтобы угол «a» не превышал 32°, а зазор между валом и педалью тормоза был не менее 5 мм. Затем полностью затяните гайки болтов крепления картера.

Устранение

Начинать борьбу с люфтом следует с проверки и протяжки всех резьбовых соединений. Зачастую причина именно здесь. Особенное внимание нужно уделять гайке, крепящей колонку к редуктору. При частых поездках по грунтовке и изношенному асфальту этот крепеж регулярно ослабляется. Если не отреагировать на проблему своевременно, то есть риск получить более серьезные проблемы с рулевым управлением. Гайка может открутиться целиком, что приведет к полному отказу рулевого управления. Также это приводит к повышенному износу всех деталей механизма.

Также с люфтом помогает бороться регулировка редуктора. Для этого вам придется заглянуть под капот. Там вы увидите редуктор. На нем находится регулировочный винт. Чтобы к нему подобраться, придется снять заглушку. Винт защищен от проворачивания с помощью контргайки на 19. Ее слегка ослабляют рожковым ключом. После этого, отверткой производят регулировку. Задача добиться снижения люфта. Если это у вас не получается, то значит пришла пора менять редуктор. Производить работу проще вдвоем.

Инструкции по ремонту и замене деталей в рулевом механизме лада 2107 своими руками, порядок разборки рулевой рейки, порядок сборки рулевого механизма лада 2105, этапы установки и снятия кронштейна ваз 2104, ваз 2105, ваз 2107. Эксплуатация и обслуживание рулевого механизма лада 2105. Инструкции по ремонту рулевого управления, шаровой и рулевых тяг лада 2107. Проверка механизмов лада 2104.

Разборка. Слейте масло из картера рулевого механизма ваз 2104, ваз 2105, ваз 2107. Закрепите картер на кронштейне А.74076/R с опорой А.74076/1.

разборка картера рулевого управления ваз 2107

Снятие сошки: 1 — съемник А.47043; 2 — вал сошки; 3 — сошка; 4 — кронштейн А.74076/R

детали картера рулевого механизма ваз 2105

Детали картера рулевого механизма ваз 2104, ваз 2105, ваз 2107: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Отвернув гайку крепления рулевой сошки 2 и сняв пружинную шайбу, съемником А.47043 снимите сошку. Отвернув болты крепления, снимите крышку 12 картера рулевого механизма лада классика вместе с регулировочным винтом 8, регулировочной пластиной 9, стопорной шайбой 10 и контргайкой. Выньте из картера 1 рулевого механизма вал 7 сошки в сборе с роликом. Отвернув болты крепления, снимите крышку 3 упорного подшипника вала червяка вместе с регулировочными прокладками 4. Валом 11 червяка вытолкните из картера кольцо 5 подшипника и выньте вместе с сепараторами 6 подшипников. Снимите сальник 15 вала червяка и сальник 16 вала сошки.

наружное кольцо верхнего подшипника червяка ваз 2104

Снятие наружного кольца верхнего подшипника червяка с помощью оправки 67.7853.9541: 1 — картер рулевого механизма; 2 — наружное кольцо верхнего подшипника червяка; 3 — оправка 67.7853.9541

Оправкой 67.7853.9541 выпрессуйте наружное кольцо верхнего подшипника. Сборку рулевого механизма ваз 2107 проводите на кронштейне А.74076/R в последовательности, обратной разборке. Наружное кольцо верхнего подшипника червяка запрессовывайте оправкой 67.7853.9541, переставив насадку на ручке оправки обратной стороной.

установка рулевого червяка лада классика

Установка червяка рулевого механизма: 1 – крышка подшипника; 2 – регулировочные прокладки; 3 – червяк

червяк рулевого механизма ваз 2104, ваз 2105, ваз 2107

Контроль момента трения червяка динамометром: 1 — червяк; 2 — головка А.95697/5; 3 — динамометр 02.7812.9501; 4 — кронштейн стенда для ремонта картера рулевого механизма; 5 — картер рулевого механизма

После установки червяка в картер рулевого механизма и закрепления нижней крышки проверьте динамометром 02.7812.9501 с головкой А. А.95697/5 момент трения вала червяка ваз 2105; он должен находиться в пределах 19,6–49 Н·см (2–5 кгс·см). Если момент окажется меньше указанного, уменьшите толщину регулировочных прокладок 2, если больше — увеличьте.

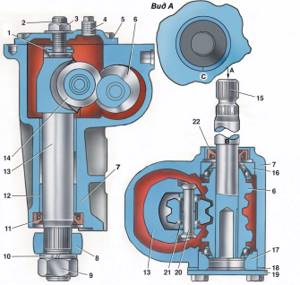

разрез картера рулевого механизма

Разрез картера рулевого механизма ваз 2104: 1 — пластина регулировочного винта вала сошки; 2 — регулировочный винт вала сошки; 3 — гайка регулировочного винта; 4 — пробка маслоналивного отверстия; 5 — крышка картера рулевого механизма; 6 — червяк; 7 — картер рулевого механизма; 8 — сошка; 9 — гайка крепления сошки к валу; 10 — шайба пружинная; 11 — сальник вала сошки; 12 — втулка вала сошки; 13 — вал сошки; 14 — ролик вала сошки; 15 — вал червяка; 16 — верхний шарикоподшипник; 17 — нижний шарикоподшипник; 18 — регулировочные прокладки; 19 — нижняя крышка подшипника червяка; 20 — ось ролика; 21 — шариковый подшипник ролика; 22 — сальник вала червяка; В, С — метки

После установки вала сошки проверьте отсутствие зазора в зацеплении ролика с червяком в положениях вала червяка, повернутого вправо и влево на 30° от нейтрального положения сошки. Возможный зазор в зацеплении устраните регулировочным винтом 2 см. и затяните контргайку 3. После регулировки зазора в зацеплении ролика и червяка проверьте динамометром момент трения вала червяка, который должен быть равен 68,6–88,2 Н·см (7–9 кгс·см) при повороте вала червяка на 30° как влево, так и вправо от среднего положения и должен снижаться плавно до 49 Н·см (5 кгс·см) при повороте от угла 30° до упора. По окончании сборки проверьте углы поворота сошки от нейтрального положения, которые должны составлять32°10’±1° как влево, так и вправо до упора сошки в головки болтов. Залейте в картер рулевого механизма 0,215 л трансмиссионного масла ТАД-17и.

Устройство

Рулевая система на ВАЗ 2107 достаточно надежна. С ее помощью достигается достаточный уровень управляемости. Конечно, комфорт авто не сравнишь с современными моделями, но в целом, ездить на этой модели удобно.

Управление осуществляется путем передачи усилия от рулевой колонки к колесам. Происходит это через редуктор с червячной передачей. Сама рулевая колонка на ВАЗ 2107 составная. Она состоит из двух частей, соединенных карданным шарниром. Это позволяет ей складываться при аварии, и приводит к меньшей травматичности.

Редуктор имеет алюминиевый корпус, прикрепленный к левому лонжерону (в некоторых экспортных модификациях к правому). В корпусе находится глобоидальный червяк. Он совмещен с двухгребневым роликом. Передаточное число этого редуктора не превышает 16,4. Это позволяет передавать усилие максимально точно. В конструкцию также входят 2 шариковых подшипника. Они позволяют избежать повышенного износа элементов. Червячные механизмы очень чувствительны к трению, поэтому в редукторе находится трансмиссионная смазка. Необходимо ее регулярно проверять, и при необходимости добавлять.

Также в состав рулевого механизма входят следующие элементы:

  • Средняя рулевая тяга;
  • Маятниковый рычаг;
  • 2 боковые (короткие) тяги.

Средняя тяга соединяется непосредственно с редуктором. Это достаточно надежный элемент конструкции. Поломки длинной рулевой тяги единичны. Справа к ней крепится маятниковый рычаг. Он обеспечивает стабильность всей системы. Малые рулевые тяги имеют на концах шаровые шарниры. Это позволяет максимально эффективно и без сильных нагрузок, передавать усилие на поворотный кулак. Эти рычаги сборные. Благодаря винтовой резьбе, возможна регулировка углов установки колес. Срок службы этих деталей от 10 до 15 тысяч километров. При замене, новые тяги делают аналогичными по длине со снятыми деталями.

Заключение

. Рулевое управление на «Жигулях» имеет свои особенности. При этом, подобные решения на современных автомобилях практически не применяются. Поэтому, вопрос, как убрать люфт руля на ВАЗ 2107 не является редким. В целом, устранение проблемы не сложное. Но, в некоторых случаях, регулировка не помогает, тогда придется заменить редуктор.

Жигули (ВАЗ-2107). Разборка и сборка картера рулевого управления механизма

Главная Автомобили — ВАЗ ВАЗ-2107 (Жигули) 1982+ г.в.- руководство по техническому обслуживанию и ремонту
поиск по сайту

содержание .. 130 131 132 133 134 135 136 137 138 139 ..

Жигули (ВАЗ-2107). Разборка и сборка картера рулевого управления механизма

Рис. 6–5. Снятие сошки: 1 — съемник А.47043; 2 — вал сошки; 3 — сошка; 4 — кронштейн А.74076/R
Рис. 6–6. Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Отвернув гайку крепления рулевой сошки 2 () и сняв пружинную шайбу, съемником А.47043 снимите сошку (). Отвернув болты крепления, снимите крышку 12 (см. ) картера рулевого механизма вместе с регулировочным винтом 8, регулировочной пластиной 9, стопорной шайбой 10 и контргайкой. Выньте из картера 1 рулевого механизма вал 7 сошки в сборе с роликом.

Отвернув болты крепления, снимите крышку 3 упорного подшипника вала червяка вместе с регулировочными прокладками 4.

Валом 11 червяка вытолкните из картера кольцо 5 подшипника и выньте вал вместе с сепараторами 6 подшипников. Снимите сальник 15 вала червяка и сальник 16 вала сошки.

Рис. 6—7. Снятие наружного кольца верхнего подшипника червяка с помощью оправки 67.7853.9541: 1 — картер рулевого механизма; 2 — наружное кольцо верхнего подшипника червяка; 3 — оправка 67.7853.9541

Оправкой 67.7853.9541 выпрессуйте наружное кольцо верхнего подшипника (.).

Сборку

рулевого механизма проводите на кронштейне А.74076/R в последовательности, обратной разборке.

Наружное кольцо верхнего подшипника червяка запрессовывайте оправкой 67.7853.9541, переставив насадку на ручке оправки обратной стороной.

Рис. 6–8. Установка червяка рулевого механизма: 1 – крышка подшипника; 2 – регулировочные прокладки; 3 – червяк
Рис. 6–9. Контроль момента трения червяка динамометром: 1 — червяк; 2 — головка А.95697/5; 3 — динамометр 02.7812.9501; 4 — кронштейн стенда для ремонта картера рулевого механизма; 5 — картер рулевого механизма

После установки червяка в картер рулевого механизма и закрепления нижней крышки проверьте динамометром 02.7812.9501 с головкой А. А.95697/5 (см. ) момент трения вала червяка; он должен находиться в пределах 19,6–49 Н·см (2–5 кгс·см). Если момент окажется меньше указанного, уменьшите толщину регулировочных прокладок 2 (), если больше — увеличьте.

Рис. 6–2. Разрез картера рулевого механизма: 1 — пластина регулировочного винта вала сошки; 2 — регулировочный винт вала сошки; 3 — гайка регулировочного винта; 4 — пробка маслоналивного отверстия; 5 — крышка картера рулевого механизма; 6 — червяк; 7 — картер рулевого механизма; 8 — сошка; 9 — гайка крепления сошки к валу; 10 — шайба пружинная; 11 — сальник вала сошки; 12 — втулка вала сошки; 13 — вал сошки; 14 — ролик вала сошки; 15 — вал червяка; 16 — верхний шарикоподшипник; 17 — нижний шарикоподшипник; 18 — регулировочные прокладки; 19 — нижняя крышка подшипника червяка; 20 — ось ролика; 21 — шариковый подшипник ролика; 22 — сальник вала червяка; В, С — метки

После установки вала сошки проверьте отсутствие зазора в зацеплении ролика с червяком в положениях вала червяка, повернутого вправо и влево на 30° от нейтрального положения сошки. Возможный зазор в зацеплении устраните регулировочным винтом 2 см. () и затяните контргайку 3.

После регулировки зазора в зацеплении ролика и червяка проверьте динамометром момент трения вала червяка, который должен быть равен 68,6–88,2 Н·см (7–9 кгс·см) при повороте вала червяка на 30° как влево, так и вправо от среднего положения и должен снижаться плавно до 49 Н·см (5 кгс·см) при повороте от угла 30° до упора.

По окончании сборки проверьте углы поворота сошки от нейтрального положения, которые должны составлять32°10’±1° как влево, так и вправо до упора сошки в головки болтов. Залейте в картер рулевого механизма 0,215 л трансмиссионного масла ТАД-17и.

Понятие и причины появления люфта в рулевом механизме

Сама конструкция рулевого управления не сложная. В ней находится специальный шток, который не плотно прилегает к деталям автомобиля. У него обязательно должен быть небольшое зазор для того, чтоб детали не изнашивались в случае трения. Однако если суммарный люфт достигает довольно больших показателей это может стать причиной серьезных неисправностей, что могут привести к авариям на дороге. Допустимой нормой считается люфт в 10°.

Важно помнить, что маленький люфт может перерасти в большой, а поэтому следует внимательно отнестись к этому вопросу, если заметны явные признаки неполадок в рулевом управлении. Этими признаками могут служить стук, скрип, вибрация или необходимость в сильном повороте руля влево или вправо даже по ровной дороге. В таком случае руль перестает «слушаться» водителя или выполняет действия с нескольким опозданием.

Второй причиной может служить недавний ремонт автомобиля, а именно тот факт, что иногда центральную ступичную гайку недостаточно фиксируют. Отсюда и появляется люфт. Также свободный ход руля может сигнализировать о том, что гидравлическое масло становится непригодным и необходима его замена.

Как определить появление люфта в рулевом управлении

Для того, чтобы проверить автомобиль на наличие проблем с рулевым управлением, а именно присутствием люфта необходимо проделать следующие операции. Прежде всего необходимо перевести двигатель на специальный режим работы на неподвижном автомобиле – холостой ход. После этого, следует начать крутить руль и следить за временем отклика колёс на данные команды. Именно это расстояние и показывает величину люфта.

На сегодняшний день для удобства и точности измерения люфта существует специальное устройство – люфтомер. Он помогает измерить и проконтролировать суммарный люфт.

Устранение люфта в рулевом управлении

Прежде всего, проверку следует начать с карданного шарнира и его винтов. Прокручивайте регулировочный винт до необходимого показателя. После, снова проверьте наличие и величину люфта. В случае неудовлетворительных показателей, проделайте работу снова.

Если и это не помогло, значит причина поломки кроется в другом. Следующим пунктом необходимо загнать автомобиль в смотровую яму. Проблема люфта может быть заключена в шарнирах рулевых тяг. Скорее всего, эти детали изношены и есть необходимость в их замене или же крепкой фиксации. Также следует проверить крепление рулевых тяг и по надобности подтянуть их.

Однако если и это не устранило причину, значит скорей всего придется разобрать всю систему рулевого управления. Сделать это лучше в автосервисах, так как есть риск повредить систему.

↑ Проверка шаровых шарниров рулевых тяг

  • Прежде всего проверьте перемещение наконечников тяг вдоль оси пальцев. Для этого, используя рычаг и опору, переместите наконечник параллельно оси пальца.
  • Осевое перемещение наконечника относительно пальца должно быть 1–1,5 мм. Такое перемещение свидетельствует о том, что вкладыш пальца не заклинен в гнезде наконечника тяги и перемещается вместе с пальцем, сжимая пружину. Шарнир с заклиненным вкладышем замените.
  • Покачивая рулевое колесо в обе стороны, на ощупь проверьте отсутствие свободного хода в шарнирах рулевых тяг. Если ощущается свободный ход в шаровом шарнире, замените наконечник тяги или рулевую тягу в сборе.
  • Проверьте состояние защитных колпачков шаровых шарниров рулевых тяг.
  • Если защитные колпачки в хорошем состоянии и обеспечивают чистоту внутри шарниров, то срок службы последних практически не ограничен. При попадании в шарнир влаги, пыли и т. д. происходит преждевременный износ его деталей.

Колпачок необходимо заменить, если он имеет трещины, разрывы, а также, если смазка проникает наружу при сдавливании его пальцами рук.
