Любой автомобилист скажет, что рулевой механизм газ 3110 является одним из важнейших узлов машины. Без этого невозможно вести автомобиль. Если есть неполадки в узле рулевого механизма, тогда эксплуатация ГАЗ-3110 строго запрещается. Даже если в рулевом колесе появился люфт, то уже надо на это обратить внимание. При выявлении люфта, водитель первым делом обращается на станцию технического осмотра для диагностики Волги.

Детали для ремонта рулевого механизма Газ 3110

Когда выявляется причина, есть 2 варианта её решения. Первый – оставить машину профессионалам, которые сделают за определённую плату узел рулевого механизма или разобраться в этом самому и устранить причину поломки. Для того чтобы знать как устранить проблему, нужно иметь представление из чего состоит рулевое управление ГАЗ-3110:


Схема устройства и конструкция рулевого управления

  1. Руль.
  2. Колонка.
  3. Рулевой механизм.
  4. Гидроусилитель.
  5. Привод.

Ещё было бы очень хорошо рассмотреть, а лучше выучить схему, что к чему крепится и как это выглядит.

Проверка механизма

Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».


Чертеж с названиями элементов рулевой колонки газ 3110

Можно самому проверить узел. Для этого надо:

  1. Поставить ГАЗ-3110 на ручник.
  2. Под задние колеса поставить опоры.
  3. Спереди ослабить крепление колеса слева.
  4. Спереди автомобиль следует поднять и поставить на опоры.
  5. Снять колесо.
  6. После этого снять защитный брызговик.
  7. В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
  8. Требуется сделать отметки положения вала и сошки управления.
  9. Снять сошку с вала.
  10. После снятия болтов извлечь механизм.

Устройство рулевого механизма на ГАЗ-3110

Любой автомобилист скажет, что рулевой механизм газ 3110 является одним из важнейших узлов машины. Без этого невозможно вести автомобиль. Если есть неполадки в узле рулевого механизма, тогда эксплуатация ГАЗ-3110 строго запрещается. Даже если в рулевом колесе появился люфт, то уже надо на это обратить внимание. При выявлении люфта, водитель первым делом обращается на станцию технического осмотра для диагностики Волги.

Детали для ремонта рулевого механизма Газ 3110

Когда выявляется причина, есть 2 варианта её решения. Первый – оставить машину профессионалам, которые сделают за определённую плату узел рулевого механизма или разобраться в этом самому и устранить причину поломки. Для того чтобы знать как устранить проблему, нужно иметь представление из чего состоит рулевое управление ГАЗ-3110:

Анализ повреждений

Для выявления неисправности, требуется проверить картер. Если на нём есть трещина или скол, тогда он ремонту не подлежит, надо новый.

Втулки выглядят стертыми. Также требуется их замена. Можно в точках продажи деталей найти картер в сборе.

Червяк и ролик – при обнаружении деформации – замена. Подшипник должен быть смазан и без явных изъянов.


Снятые с автомобиля рулевые колонки

Если время от времени происходит подтекание масла, требуется замена прокладок и сальников. Сборка производится в обратном порядке, согласно меткам, сделанным при разборке.

Регулировка рулевого механизма

Колеса спереди поставить ровно. Надо положить отвертку низом на руль в точке сверху. Вращать колесо рулевое до тех пор, пока не появится сопротивление. Колеса при этом находятся в исходном положении. При нахождении люфта, надо отметить точки.


Если люфт составляет 17 мм и больше, требуется найти эту причину. Если меньше указанного расстояния, то просто идет регулировка зазора между роликом и червяком. Снять переднее колесо слева. С помощью ключа на 30 отвернуть гайку колпачковую и снять оттуда шайбу. Взять ключ на 12 шестигранник и отвернуть на немного винт регулировки по часовой. Таким образом проверять люфт на руле, пока не будет меньше 17-ти мм, сборка в обратном порядке.


Если в Волге при повороте руль возвращается в исходное положение, требуется ещё раз замерить люфт.

При появлении хруста в рулевом колесе при езде по плохой поверхности дороги, или при переезде «лежачих полицейских». Это происходит при малой скорости или при большом угле поворота. Требуется обращение в автомобильный сервис технического обслуживания. При диагностике может быть выявлена проблема, связанная с рулевым редуктором.

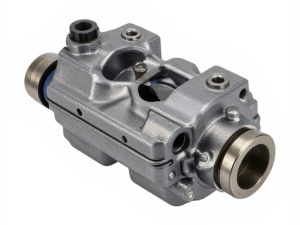

Так выглядит рулевой редуктор газ 3110

Если есть достаточно денежных средств, можно оставить автомобиль в ремонтной мастерской, где мастера своего дела устранят эту проблему путем замены на новый. Но, если нет доверия или денег, можно попробовать самому отремонтировать рулевой редуктор. Для этого требуется, прежде всего, соблюдение правил безопасности. Наличие ямы в гараже, знания о рулевом механизме 31-ой Волги и все необходимые ключи для разборки-сборки механизма.


Процесс установки рулевой колонки на газ 3110

Доработка системы ГУР ГАЗ 3110

В стоке в авто был ГУР… ну лучше б его вообще не было. Редуктор ГУР стоял самого первого выпуска ШНКФ 453465.100.

Проблемы с системой ГУР были с первого дня обладания авто… насос менял 3 раза… ГУР перебирал 1 раз… забегая на перёд скажу, что этот редуктор не доработал до замены всего 2 недели и потёк

Была задумка купить вот этот комплектик ГУР от Автодетальсервис avtodetal.com/index.php?section=282 Вот отзыв человека который купил и установил его себе www.drive2.ru/cars/gaz/31…376151945221/#replieslist Но купить его мне так и не удалось… хотя бы из -за его стоимости в Украине. немного не мало 5000 гривен и это за российские детали…

Ну раз всё сразу не получилось купить… решил я пойти по более трудоёмкому и правильному пути.

Собрал по не многу вот такие детали:

1. Был куплен бу с волги 31105 редуктор ГУР ШНКФ 453461.103 ссылка на тех характеристики www.agu.by/index.php?module=view_id&vid=1299

2. Кронштейн насоса ГУР из комплекта Автодетальсервис

3. Насос ГУР от авто Шевроле нива номер детали по каталогу 2123-3407012.

4. Купил медную трубку диаметром 13 мм, из которой мне выгнули масленый радиатор для системы ГУР

5. Выточил шкив нужного диаметра, так как найти готовый не удалось.

Также дополнительно покупал шланги, металлическую гофру, медные шайбы, переходник, хомуты…

Купленный бу редуктор ГУР от 105й волги был отправлен на доработку мастерам в гидролаб г. Москва (www.gidrolab.ru/price1.shtml) Такая доработка обошлась 3500 рос. руб. в принципе к ним претензий у меня нет пока, но эти ребята сошку и карданчик, которые были на редукторе не вернули…

Приехал в таком виде из Москвы

Этап №1 Установка радиатора ГУР: Радиатор сделанный из медной трубки 13мм. ставится на место радиатора масла. Купил шланги хорошего качества и проложил их в железную гофру, чтобы шланги не перетирались и не перегибались. Радиатор ставится в сливную магистраль от редуктора до расширительного бачка.

Радиатор закреплён, трубки подведены.

Этап №2 Подготавливаем насос к установке: Вот тут я долго стоял перед выбором: то ли взять от фольцваген, БМВ, ауди или от шевроле нивы

Слева насос от ауди А6 справа от шевроле нивы… на этой фотке наглядно видно что они очень похожи. есть различия по углам подводки шлангов…

Но при выборе насоса столкнулся с рядом проблем. Во-первых, стоковое давление белорусского насоса 90 бар, на ауди и бмв 120 бар, у нивы 104 бара. Я не решился брать насос с таким высоким рабочим давлением… Во-вторых, стоимость хорошего насоса превышает 3000 грн., китайские аналоги и прочие подделки не лучше российского насоса, но дороже его… В итоге я остановился на насосе от Шевроле нивы номер детали по каталогу 2123-3407012

Чтобы установить этот насос на 406-й мотор нужен кронштейн такой как на второй фотке сверху.

Насос от Шевроле нивы продаётся без шкива. Да и стоковый шкив от этого авто нам не подойдёт, потому что он большего диаметра и под 5ти ручьевой ремень. Необходимо заказать у токаря выточить шкив. Готового найти не удалось. Думаю что отдельно его никто не продаст на разборе… у новых судя по Экзисту цены от 300 грн. Работа по изготовлению шкива + материалы обошлась 190 грн.

И ещё одна проблема… Болт, которым прикручивается трубка высокого давления к насосу в стоке 10 мм., а в насосе дырка под болт на 12 мм. Необходим переходник с одной резьбы на другую… мне удалось найти такой на рынке… но вещица весьма редкая…

Насос в сборе с кронштейном, шкивом и переходником…готовая конструкция для установки на ДВС

Этап №3 Снятие редуктора и сошки с редуктора, подробнее тут gazclub.ru/faq/?mess_id=450

Когда старый редуктор я снял… с него нужно снять сошку, которую нужно установить на новый редуктор… те кто хоть раз это делал поймёт, что эта процедура сложнее, чем сам процесс снятие редуктора.

Подводя итоги

В итоге можно сказать, что рулевой узел в автомобиле — главная составляющая всего механизма. Не стоит откладывать ремонтные работы и диагностику, если появляются какие-либо отклонения. При малейшем непонятном звуке или вибрации, надо ехать на СТО и сделать диагностику.


Монтаж рулевой колонки на автомобиль Газ

Потому что этот еле слышный звук во время движения автомобиля может превратиться в большую проблему, особенно если Волга едет на большой скорости по трассе.

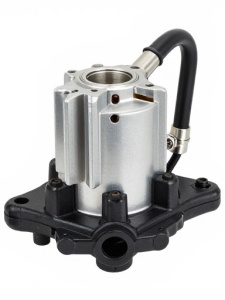

Устранение дефектов насоса ГУРа

Неисправности найдены, теперь начинаем их устранение.

Читать дальше: Трактора по бездорожью смотреть

Нам понадобится ветошь, уайт спирт, наждачная бумага зернистостью Р1000/Р1500/Р2000, треугольный надфиль, сверло на Ф12мм (или более) и электрическая дрель. С валом всё намного проще, понадобится шкурка Р1500 и ей начинаем зачищать все края пазов на валу (зачищаем внешние и боковые с двух сторон) всеми возможными способами. Работаем без фанатизма, главная задача убрать только острые заусенцы.

За одно, сразу можно немного отполировать обе стороны вала на ровной поверхности, желательно использовать шкурку Р2000.

Далее нужно проверить результат нашей работы, проверяем визуально и на ощупь, всё идеально гладкое и не цепляется.

Сложнее всего придется с поверхностью цилиндра, лично я ни чего проще, не придумал, как из шкурки, дрели и толстого сверла (Ф12) смастерить, сферическую шлифовальную машинку. Для начала берём шкурку Р1000 и такое сверло, какое возможно запихать в дрель.

Далее нужно плотно накрутить шкурку против вращения дрели, в два-три оборота, зазоров быть не должно.

Придерживая плотно скрученную конструкцию, ее нужно вставить в дрель (шкурку тоже зажимать).

После, наиболее удобными вам способами аккуратно начинаем шлифовать цилиндр, шлифовать нужно равномерно, цилиндр прижимать плотно и перемещать относительно оси вращения (на максимальной скорости). По мере съедания шкурки, меняем, в итоге доходим до самой мелкой шкурки Р2000.

Желаемый результат получен,

теперь всё тщательно нужно протереть тропочкой с уайт-спиртом. Сам вал с лопатками можно сполоснуть в нем же.

После начинаем сборку, все ставится в последовательности обратной снятию.

Ремонт гидроусилителя руля — задача сложная, а работа кропотливая. Статья рассчитана на тех автолюбителей, которые знакомы с устройством основных систем автомобиля.
