Колесные болты: таблицы разболтовок, момент затяжки

Таблицы разболтовок колесных дисков и подбор по маркам автомобилей

Многим автомобилистам время от времени приходится сталкиваться с непростой задачей – разболтовкой колесных дисков, что напрямую влияет на безопасность передвижения. Поэтому автолюбителям стоит уделять разболтовке колесных дисков предельное внимание. При несоблюдении параметров правильной установки относительно оси колесный диск недостаточно надежно фиксируется, не достигается оптимальное значение момента затяжки.

Основными критериями, на которые следует ориентироваться при выполнении работы, являются количество болтов и диаметр окружности посадочных мест. Среди водителей популярно сразу несколько способов определения последнего параметра. Однако не все способы можно назвать эффективными.

Наиболее простым и понятным является следующий прием:

Сначала необходимо установить расстояние между стенками отверстий при помощи штангенциркуля.
Затем нужно прибавить к определенному значению диаметр отверстия для фиксации.

Полученный размер будет определять расстояние между соседними отверстиями.

Большое количество автомобилистов подгоняет разболтовку под новые диски, диаметр которых немного больше исходного варианта. При монтаже таких изделий в ход идут центровочные кольца.

Основная задача владельца авто – подобрать колесные диски оптимальной массы и прочности. Последний фактор играет определяющую роль, поскольку колеса постоянно воспринимают серьезную нагрузку и удары. Также не стоит пренебрегать балансировкой, которая позволит избежать биения дисков во время движения.

Разболтовка производится при строгом соблюдении трех главных параметров:

PCD – диаметр окружности;
ET – вылет диска;
DIA – диаметр центрального отверстия.

Для каждой модели авто болты крепления колеса подбираются по уникальной комбинации трех показателей. При выборе определенных дисков и болтов необходимо опираться на данные таблицы. Пример значений:

Отечественные авто

Audi

BMW

Ford

Hyundai

Пример разболтовки:

Как затянуть ступичную гайку без динамометрического ключа

Многие автолюбители при ремонте своего автомобиля считают не целесообразным приобретать динамометрические ключи или другие специализированные приспособления (съемники и прочее). Имеется хороший способ, чтобы затянуть крепление с нужной силой, без применения динамометра. Потребуются следующие приспособления: 1. Трещотка с головкой под контргайку; 2. Труба для удлинения трещотки для создания требуемого «плеча» ; 3. Рулетка; 4. Маркер; 5. Груз, с возможностью подвесить на «плечо» (например, гиря 32 кг).

Суть метода заключается в расчете момента по формуле из начальных классов физики:

P — прикладываемая сила, Н; l — расстояние от ступицы до точки приложения силы – «плечо», м. Готовая формула для нашего случая будет следующей:

P1 = (M2•100)/(M1•10) ( • 10 (или • 9,8) — в переводе на Ньютоны), где

P1 — расстояние, на которое крепится грузило на «плечо» относительно точки кручения, см; M1 — масса груза, кг; M2 — требуемый момент, Н•м.

Пример расчета для автомобиля Форд Фокус 2

P1 = (M2•100)/(M1•10) (•10 (или •9,8) = (45•100)/(32•10) = 4500/320 = 14 см. Вывод: для обеспечения момента затяжки 45 Н•м потребуется грузило массой 32 кг, расположенный на трубе на расстоянии 14 см.

Предварительно накручиваем контргайку и слегка подтягиваем.
Отмечаем расстояние 14 см, там, где должна висеть тяга;
Придерживаем трещотку одной рукой, а другой навешиваем грузило, тем самым затягиваем крепление;
Операция продолжается до тех пор, пока крепеж под весом не перестанет затягиваться, это значит, что мы достигли необходимого усилия. Точность +/- 5%.

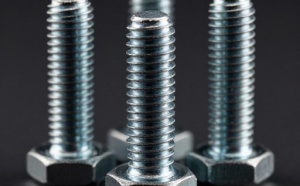

Колесные болты с эксцентриком

Отдельное внимание стоит уделить самим болтам. Диаметр болтов для легковых автомобилей – от 12 до 14 мм.

Шляпку болтов изготавливают различными способами. Наиболее распространенными вариантами являются формовки под гаечный ключ или головку, шестигранник, а также с секретом. Каждый из вариантов характеризуется высоким уровнем надежности.

Болты с секретом могут комплектоваться специальными заглушками. Но основное отличие данных метизов в том, что их не выкрутить без уникального ключа. Специализированные болты продаются в наборе с ключом, геометрия которого идеально подходит только для одного типа крепежей. Такая технология эффективно защищает колесные диски от кражи. Однако есть и недостатки – при потере ключа придется обращаться за помощью к специалистам сервисных станций. Только опытные мастера смогут аккуратно высверлить метизы.

Смазка колесных дисков

Существует несколько проблем, с которыми автолюбители сталкиваются. Прежде всего, это ржавчина. Со временем коррозия повреждает не только резьбу, но и саму шляпку. Однако эта проблема не касается тех метизов, которые с завода покрыты антикоррозийным составом.

Довольно часто болты прикипают. Это явление делает затруднительным использование электрического гайковерта. Сложно откручивать метизы и вручную. Когда головка болта при откручивании обламывается, многие владельцы транспортных средств говорят о недостаточном уровне смазки. Но относительно целесообразности применения смазочных материалов для резьбовой части колесных болтов ведутся споры. Одни автовладельцы утверждают, что смазывающие составы позволяют значительно продлить срок службы болтов. Другие являются противниками использования различных смазок для колесных болтов, поскольку считают, что масло может способствовать раскручиванию метизов во время движения авто.

Колесные болты обрабатывают смазывающими материалами, чтобы избежать коррозии и прикипания. Слой смазки препятствует негативному влиянию воды и воздуха, так как результатом такого взаимодействия может быть закисание и чрезмерная фиксация болтов в ступице.

Но большое количество смазки снижает уровень трения. Возможным также является и ослабление крепежа в результате применения смазывающего состава. Это основная причина, почему нельзя смазывать колесный болт. В результате постоянного воздействия вибрации метизы откручиваются, и потеря колеса на ходу становится неизбежной.

На практике такие ситуации происходят редко. К примеру, причиной чрезмерной фиксации крепежей является перетяжка во время предыдущего обслуживания колес. Водители могут самостоятельно дотянуть метиз до того уровня, когда демонтаж подручными средствами становится невозможным. Подобную ошибку допускают и специалисты на сервисных станциях. Используя гайковерты для колесных болтов, они не рассчитывают возможности пневматических устройств.

Смазка не является основной причиной откручивания метизов. Конусная часть болта предназначена для выполнения сразу нескольких функций:

Центрируется колесо.
Плотно фиксируется диск.
Конус при монтаже создает клин, препятствующий самопроизвольному откручиванию на ходу.

Многие эксперты утверждают, что смазкой пользоваться можно. Это необязательная процедура, однако, состав может защитить резьбу от появления коррозии.

Инструменты для затяжки колесных болтов

В базовом руководстве, прилагаемом к каждому транспортному средству, четко указывают значения затяжки колесных болтов. Поэтому, перед тем как приступать к демонтажу, следует внимательно изучить порядок обратной установки метизов.

Затяжка колесных болтов является ключевым показателем надежной эксплуатации диска. Следовательно, специалисты настоятельно рекомендуют обращаться за информацией только к инструкции по определенной модели авто. Любую информацию, взятую из интернета, можно использовать только в качестве ориентировочных данных.

Обращайте внимание на указанный момент затяжки относительно характерной модификации авто. При этом учитываются все детали, вплоть до модели двигателя.

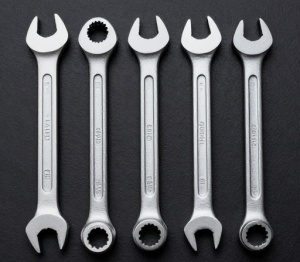

Основное условие качественного монтажа – это наличие надежных приспособлений. Одним из таких инструментов является динамометрический ключ. Характерной особенностью данного ключа является широкий спектр возможностей применения.

Если выбрать подходящий динамометрический ключ, даже неподготовленный человек сможет в гаражных условиях правильно устанавливать болты и гайки колесного типа. Существует три основных вида ключей:

стрелочный;
щелчковый;
электронный.

Предназначение всех трех типов – установка оптимального момента затяжки. При помощи нехитрых манипуляций со шкалой выставляют необходимый уровень усилия. Самым простым считается стрелочный ключ. При затяжке шкала указывает на момент, и автомобилист сам регулирует усилие. Преимуществом данных ключей является низкая стоимость и долговечность. Благодаря простой конструкции ключи служат долгие годы.

Более продвинутыми считаются щелчковые и электронные ключи. С их помощью можно установить нужное значение, которое будет контролироваться автоматически. Все, что потребуется сделать владельцу – это с определенной силой дотянуть устройство до отсечки механизма.

Пневматические варианты гайковертов также широко распространены. Специализированные приспособления используются преимущественно на СТО. В единичных случаях водители приобретают пневмоустройства для себя. Пневматический инструмент оборудован функцией установки оптимального момента затяжки. Таким устройствами можно монтировать любые метизы, к примеру, колесные болты Febi.

Многие автолюбители прибегают к простому способу затягивания болтов – простыми ключами. Однако такой метод нельзя назвать достаточно надежным. Причина – вероятность недостаточного уровня затяжки. Результатом непрофессионального подхода будет вибрация рулевого колеса. Особенно такой эффект ощутим на большой скорости, что представляет опасность для водителя и пассажиров.

Слабая затяжка метизов задней оси приведет к преждевременному износу не только покрышек, но и большинства деталей ходовой части. Вследствие несоблюдения рекомендуемых значений неисправными становятся подшипники и сам колесный диск.

Таблица затяжки болтов динамометрическим ключом

В последнее время многие автовладельцы устанавливают облегченные колесные гайки литых дисков, изготовленные из алюминия. Они смотрятся стильно.

Определить все эти параметры позволит специальная таблица усилия затяжки данных колесных болтов в зависимости от производителя и модели.

Чем дольше веду свой блог, тем больше начинаю уделять внимание вещам, которые на первый взгляд казались бы не столь важными, и которыми многие пренебрегают. Но автомобиль – это сложный механизм, где все рассчитано на строгое выполнение инструкций. И если Вы хотите быть уверенным на 100% в своем железном коне и не бояться, что у Вас ни с того ни с сего отвалится на дороге колесо, то читайте данный пост.

По мере приближения сезона, я все больше и больше начинаю уделять внимания своему автомобилю, его техническому оснащению и обслуживанию. Читаю, ищу видеоролики на YouTube. И буквально на днях, наткнулся на видеоролик, в котором мужик рассказывает, как важна правильная затяжка колесных гаек. Ролик к сожалению уже не найду, но суть его постараюсь передать.

Читать также: Ремонт заточных станков для цепей

Суть заключается в том, что у каждого производителя есть свой момент затяжки гаек колес, т.е. рассчитанное усилие, которое необходимо приложить, чтобы затянуть колесные гайки и не сорвать резьбу. Причем, у каждого производителя момент может отличаться. Т.к. мой блог про автомобили Honda, то рассматривать других производителей в рамках данного поста не вижу смысла. Если у Вас автомобиль другого производителя, то погуглите по запросу «момент затяжки колесных гаек». Если не найдете – дайте знать, поищу за Вас.

На большинстве сайтов, для всех автомобилей Honda написано, что прилагаемое усилие затяжки гаек составляет 108-110 Н*м. И только на нескольких увидел, что для Honda Jazz (она же Honda Fit на JDM рынке) указано усилие в 95 Н*м.

Зачем я все это пишу ?

В последнее время, стало очень модно устанавливать облегченные колесные гайки литых дисков из алюминия, смотрится стильно и придает автомобилю индивидуальность. Алюминий конечно же не обычный, а как заявляют продавцы – авиационный, т.е. по логике он должен быть довольно-таки прочным. Но все-таки, изначально, это мягкий метал, и если усилие при затяжки гаек будет слишком большим, то прощай резьба . Чтобы этого не допустить, перед покупкой изучите, на какой момент рассчитана гайка, и какой момент затяжки необходим для Вашего авто.

У меня для колес лежат гайки Muteki SR48 12X1.5, где на упаковке указано, что момент затяжки 75-85 ft/lps. Озадачился и нашел, как перевести ft/lbs в H*м. Спасибо Википедия:

В итоге, посидел с калькулятором и получил следующие значения: 75 ft/lps = 101.686352918 Н*м (мало) 80 ft/lps = 108.465443113 Н*м (идеально) 81 ft/lps = 109.821261152 Н*м (идеально) 85 ft/lps = 115.244533307 Н*м (много)

Читать также: Хороший нож своими руками видео

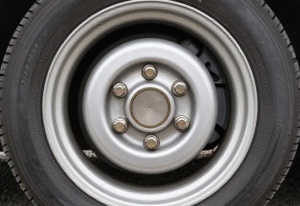

Порядок затяжки и таблицы затяжек колесных гаек и болтов

При выполнении монтажа болтов необходимо учитывать особенности определенной модели авто. Однако есть и несколько универсальных схем.

Для обеспечения достаточного уровня фиксации и надежности колеса при эксплуатации рекомендуется следовать точному порядку затяжки. Учитывается количество болтов:

Для 4-х болтов: 1-3-4-2;
Для 5-ти болтов: 1-4-2-5-3;
Для 6-ти болтов: 1-4-5-2-3-6.

Данные схемы актуальны для всех автомобильных марок. По указанной системе монтируются колесные болты Лады и многих других отечественных брендов.

Работа разделяется на несколько шагов:

Изначально колесо необходимо надеть на ступицу, ориентируясь на направляющие шпильки. Штыри должны попасть точно в предназначенные для них отверстия.
После этого вкручивают крепежи руками, что позволяет первично зафиксировать колесный диск.
Прикрутив метизы, необходимо установить нужное значение на динамометрическом ключ, определив его по указанной таблице, и начать затягивать болты.
После монтажа автомобиль опускают с домкрата, чтобы убедиться в надежности крепления и проверить правильность установки.

Примерные значения для легковых автомобилей

Обслуживание колесных дисков включает в себя большой перечень работ: от проверки состояния, смазки, монтажа и до покраски колесных болтов. Но если последний пункт можно назвать необязательным, то соблюдение значений затяжки является неотъемлемой частью процесса монтажа.

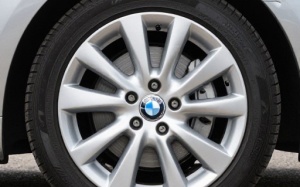

Для каждого вида транспортных средств существует таблица с указанием рекомендуемого момента. При этом учитываются главным образом два фактора: количество болтов и масса автомобиля.

Момент затяжки для легковых машин значительно отличается от подобных значений для грузового транспорта. Любой специалист скажет, что подобные цифры являются условными, но их соблюдение позволит создать надежное соединение. Список для легковых транспортных средств:

Alfa Romeo – 93-103 Нм;
Audi – 120, 140, 160 Нм;
BMW – 100-140 Нм;
Chevrolet – 120-140 Нм;
Ford – 85-110 Нм;
Hyundai – 110-130 Нм;
LADA – 70-91 Нм;
Mercedes – 110-150 Нм;
Opel – 118-150 Нм;
Peugeot – 85-100 Нм;
Volvo – 110-140 Нм;
Volkswagen – 120-170 Нм.

Значения указаны условно, в зависимости от модели. Более детальные рекомендации находятся в руководстве по эксплуатации.

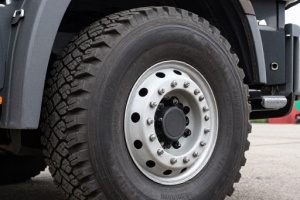

Примерные значения для грузовых автомобилей и автобусов

Специфика монтажа болтов для грузовых авто заключается в больших размерах как самих метизов, так и колесного диска. Поэтому цифры будут значительно отличаться в большую сторону, по сравнению с предыдущей таблицей:

DAF – 290-360 Нм;
FIAT – 450 Нм;
Ford – 465-575 Нм;
MAN – 370-410 Нм;
Mercedes – 300-600 Нм;
Neoplan – 360-450 Нм;
Volvo – 525-670 Нм.

Для монтажа болтов на грузовой транспорт эксперты рекомендуют приобрести профессиональное оборудование. Динамометрический ключ должен быть выполнен из высококачественной стали со специальным покрытием. Стоимость такого инструмента будет значительно выше среднего.

Примечание — золотое правило!

После того как очередной раз колеса были прикручены необходимо применять важный принцип, даже если колесо было прикручено, при использовании пневматического ключа (тем более если на шиномонтаже).

После пробега 30-50 км, следует проверить затяжку гаек. Иногда бывает, что гайки можно руками открутить уже через несколько километров, проявляется звук «тук-тук» в районе колеса, а также ухудшается устойчивость движения. гайки откручиваются, колесо начинает вибрировать и в крайних случаях может даже отвалиться во время езды! Такие признаки нельзя игнорировать!
