Главный цилиндр сцепления ваз 2106: устройство, ремонт и замена, инструкции с фото и видео

Что такое гидравлический привод

Управление сцеплением в автомобиле осуществляется с помощью педали. Усилие от нее до диска может передаваться двумя способами:

С помощью троса.
Гидравлическим приводом.

Наиболее простым и распространенным является первый способ, при этом в «семерке» используется второй. Суть его, если не вдаваться в подробности, в следующем.

Гидропривод представляет собой два цилиндра, соединенных трубками и шлангами. Конструктивно сделано так, что нажатие на педаль сцепления приводит к значительному увеличению давления в системе. Оно с помощью механики передается на ведомый диск и отключает трансмиссию от двигателя. Ключевыми элементами системы являются два цилиндра сцепления ВАЗ-2107: главный и рабочий. Один из них трансформирует усилие, действующее на педаль, в избыточное давление в трубках системы, другой проделывает обратную работу, воздействуя при этом на ведомый диск.

Демонтаж гидропривода

С помощью троса.
Гидравлическим приводом.

Для выполнения операции нам потребуется:

емкость для эксплуатационной жидкости и шприц большого объема.

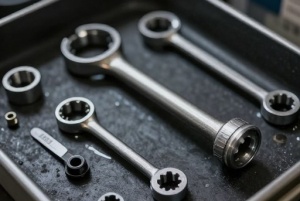

набор гаечных ключей и головок;

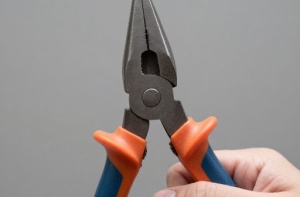

отвертка и пассатижи.

Порядок выполнения работ следующий:

Из расширительного бачка главного цилиндра автомобиля ВАЗ 2107 откачивается тормозная жидкость при помощи шприца. От привода отстыковывается резиновая трубка из нее тоже вливаются остатки в подготовленную емкость. При попадании жидкости на лакокрасочные поверхности их необходимо протереть влажной тряпкой.
При помощи рожкового ключа на «10» выкручиваем штуцер трубопровода, соединяющего главный и рабочий гидроприводы.
При помощи головки на «13» и переходника-удлинителя откручиваем гайки, удерживающие узел на щите моторного отсека.
Для снятия главного цилиндра со шпилек достаточно нажать на педаль сцепления, это сдвинет его с места, после чего можно вытащить его руками.

Работы по снятию узла завершены, и можно приступать к установке запасной части.

Замена механизма предполагает приобретение его в розничной сети или через интернет. Работа по установке выполняется в такой последовательности:

Главный цилиндр сцепления автомобиля ВАЗ 2107 надевается на шпильки и продвигается до упора в основание.
На крепеж наворачиваются гайки и затягиваются гаечным ключом на «13».
В основной цилиндр вкручивается штуцерная гайка трубопровода, проложенного до рабочего гидропривода.
Резиновая трубка стыкуется к пластиковому соединительному элементу и закрепляется хомутом.
В расширительный бачок заливается тормозная жидкость, которая по трубкам попадает в основной и рабочий цилиндр привода сцепления. Замена жидкости в системе обязательна из-за продуктов износа.

Еще по теме Замена масла в АКПП в Инфинити

По завершении монтажа деталей необходимо провести осмотр и проверить затяжку гаек. Замена основного или рабочего привода сцепления автомобиля ВАЗ 2107 заканчивается прокачкой системы.

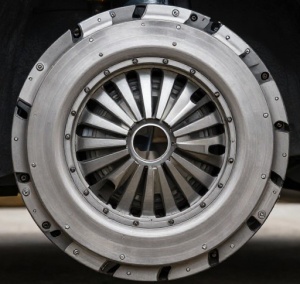

Конструкция сцепления ВАЗ-2107

Основными составными частями гидропривода «семерки» являются:

Главный цилиндр.
Система металлических трубок.
Рабочий цилиндр сцепления ВАЗ-2107.
Педаль, снабженная толкателем.
Вилка сцепления.

Главный цилиндр совмещен с бачком, в который заливается тормозная жидкость. Находится он под капотом автомобиля, на стенке моторного отсека. Такое местоположение позволяет обеспечить механическую связь цилиндра и педали сцепления. Для этого используется стальной шток, так называемый толкатель.

Рабочий цилиндр крепится двумя болтами к корпусу коробки передач и штоком соединен с вилкой. На всю длину металлического стержня нарезана резьба, что позволяет регулировать сцепление. Оба цилиндра соединены между собой медной трубкой и шлангами.

Принцип работы сцепления ВАЗ-2107

Усилие нажатия на педаль с помощью штока передается на главный цилиндр сцепления ВАЗ-2107. Жидкость, находящаяся в нем, выдавливается в трубопровод. Благодаря герметичности системы и отсутствию в ней воздуха усилие передается на рабочий цилиндр. Шток, выдвигаясь, воздействует на вилку, которая отжимает ведомый диск. Отпускание педали вызывает обратное движение штоков и тормозной жидкости. В результате система возвращается в исходное положение.

Очевидно, что основу гидропривода сцепления «семерки» составляют именно цилиндры. На них ложится большая часть нагрузки в виде многократного перемещения штока, во время которого на внутренние элементы воздействует еще и гидравлическое давление. Поэтому цилиндры первыми выходят из строя. Так как они являются разборными, а в продаже имеются соответствующие ремкомплекты, некоторые неисправности можно устранить самостоятельно. Правда, чаще автолюбители предпочитают менять цилиндр целиком.

Дело в том, что в этом случае трудозатраты на ремонт часто неадекватны стоимости узла в сборе. К примеру, цена главного цилиндра сцепления ВАЗ-2107 – порядка 1500 рублей, а на его восстановление придется потратить приличное количество времени, особенно при отсутствии опыта. Впрочем, ремонтировать или покупать новый – решать владельцу «семерки».

Конструкция и работа ГЦС ВАЗ-2107

Главный цилиндр сцепления представляет собой достаточно сложный узел, состоящий из большого количества деталей. Однако для того, чтобы понять принцип работы, достаточно назвать основные. К ним относятся:

корпус ГЦС с бачком для тормозной жидкости;
поршень цилиндра;
штуцер;
возвратная пружина.

Принцип действия цилиндра напоминает работу обычного поршневого насоса и состоит в следующем: нажатие на педаль сцепления вызывает перемещение ее толкателя, который воздействует на поршень. Двигаясь вперед, тот создает перед собой давление, которое по трубкам и шлангам передается на рабочий цилиндр. Его шток выдвигается и смещает вилку сцепления, ведомый диск отключает трансмиссию. При отпускании педали происходит обратный процесс.

Осмотр и проведение ремонта

Осмотр — важный элемент диагностики состояния механизма, позволяющий сделать выводы о его пригодности к дальнейшей эксплуатации, работоспособности, необходимости полной замены или дальнейшем направлении работ. Зеркало (внутренняя часть) цилиндра и часть поршня снаружи должны быть идеально гладкими, без шероховатостей и царапин. В исправном главном цилиндре внутри диаметр составляет 19,05 мм. При наличии крупных царапин элементу потребуется не ремонт, а замена. Незначительные задиры и шероховатости можно зашлифовать мелкозернистой наждачной бумагой с использованием масла. Предварительно края потирают друг о друга, чтобы убрать крупные абразивы.

Осматривают изношенность механических элементов соединения и годность к эксплуатации манжет из резины. Затем проверяют возвратную пружину поршня, при потере упругих свойств ее заменяют. Замена требуется кольцам уплотнения. Необходимо обследовать колпачок защиты на конце механизма сзади: когда имеются повреждения, то детали нужна замена.

Все элементы нужно очистить от отложений тормозной жидкости и остатков разложившихся резиновых элементов. Перед обратной сборкой, по окончании проверки и смены поврежденных либо изношенных элементов, все компоненты промывают исключительно тормозной жидкостью, так как керосин, минеральное масло, дизтопливо либо бензин при контакте с элементами из резины (уплотнения и т. д.) вызывают их разбухание и выход из строя.

Последним этапом становится сборка элементов в главном цилиндре сцепления воедино в обратной последовательности. При этом детали смазываются либо тормозной, либо специальной консервационной жидкостью (НГ-213).

Характерные неисправности

Для различных уплотнений в цилиндре используется большое количество резиновых прокладок и манжет. Чаще всего они и являются причиной неудовлетворительной работы ГЦС. Симптомы при этом будут следующие:

не выключается сцепление;
педаль не нажимается;
потеки тормозной жидкости на корпусе цилиндра;
педаль сцепления не возвращается в исходное положение.

Подобные признаки характерны не только для неисправности ГЦС. Достоверно на него указывают только потеки тормозной жидкости на корпусе. Придется ремонтировать или менять главный цилиндр сцепления ВАЗ-2107, цена во втором случае будет заметно выше, но и срок службы больше.

Снятие и ремонт

Независимо от того, решил владелец восстанавливать ГЦС или предпочел купить новый, первым делом нужно демонтировать старый. Для работы потребуются:

набор накидных ключей;
фигурная отвертка среднего размера;
плоскогубцы;
тормозная жидкость для доливки;
ремкомплект цилиндра сцепления ВАЗ-2107 (в случае его ремонта);
небольшая емкость для слива тормозной жидкости.

Последовательность снятия главного цилиндра сцепления следующая:

Необходимо слить из бачка тормозную жидкость. Это можно сделать с помощью шприца. Однако профессиональнее и быстрее будет, ослабив хомут, снять шланг со штуцера и быстро подставить под него подходящую емкость.
Рожковым ключом на 10 открутить от ГЦС металлическую трубку и отвести ее в сторону.
Головкой на 13 открутить две гайки крепления цилиндра к перегородке моторного отсека.
ГЦС можно снять.

Прежде всего, цилиндр необходимо осмотреть. Это поможет определиться с ремонтом или заменой. Восстанавливать цилиндр имеет смысл только в случае износа резиновых уплотнителей. Работы производятся в следующей последовательности:

Открутить пробку в торце ГЦС, в случае необходимости его придется зажать в тиски.
Вытащить возвратную пружину.
Поддев отверткой, снять резиновый колпачок.
Теперь необходимо демонтировать стопорное кольцо.
Отверткой со стороны выкрученной пробки вытолкнуть поршень цилиндра.
Заменить все резиновые прокладки, кольца и манжеты. Для облегчения установки их необходимо предварительно смазать тормозной жидкостью.

Сборка и установка цилиндра сцепления ВАЗ-2107 производится в обратной последовательности. После установки бачка его необходимо заполнить тормозной жидкостью. Правда, сцепление пока работать не будет. Необходимо убрать из системы воздух.

Осуществление самостоятельного снятия детали

Установив наличие проблемы в данном механизме у ВАЗ 2106, чтобы провести ремонт, необходимо снять его для определения степени повреждения и очистки. Для этого проводят следующие действия.

Откручивают две гайки расширительного бачка и снимают его, убрав в сторону.
Удаляют жидкость с помощью резиновой груши из бака сцепления, сняв шланг подачи жидкости (по необходимости бак затем либо выкручивают, либо оставляют).
Взяв ключ на 13, откручивают трубку, которая идет на рабочий цилиндр, и отводят ее в бок. При этом следят за тем, чтобы рабочая жидкость из трубки не попала на диск в сцеплении.
Трещоткой с длинным удлинителем и головкой на 13 откручиваются 2 гайки крепежа поврежденного устройства (аккуратно, чтобы не потерялись граверные шайбы).
Снимают элемент.

Желательно иметь для проведения работ специальный ключ, с помощью которого не помнутся грани штуцера трубки. Но при самостоятельной разборке ВАЗ 2106 можно применять и обычные ключи (главное, чтобы их грани не были разбитыми) или разводные. Ключ должен надежно фиксировать грани штуцера.

Как прокачать сцепление

Удаление воздуха из системы необходимо после любого ремонта ГЦС. Выполнять работы лучше с помощником. Прокачка цилиндра сцепления ВАЗ-2107 осуществляется в следующей последовательности:

подготовить шланг небольшого диаметра и емкость с тормозной жидкостью;
заполнить бачок, не доливая 1,5 – 2 см до верха;
немного «отпустить» штуцер рабочего цилиндра и надеть на него шланг;
второй его конец опустить в емкость с тормозной жидкостью;
нажимать и отпускать педаль сцепления до тех пор, пока из системы не выйдет весь воздух, определить это можно по отсутствию пузырьков;
как только это произойдет, необходимо зафиксировать педаль в нажатом состоянии и закрутить штуцер;
проверить работу сцепления.

В случае необходимости процесс следует повторить.

Процедура прокачки гидропривода сцепления

После замены или ремонта как главного, так и рабочего цилиндров водителю придётся прокачивать гидропривод сцепления, так как в гидравлику машины попадает воздух. Избежать этого не получится. Поэтому придётся звать на помощь напарника и начинать прокачку.

Последовательность работы

Для прокачки потребуются следующие вещи: старая бутылка из пластика, обрезок шланга длиной около 40 см, накидной ключ на 12.

Автомобиль устанавливается на яму и надёжно фиксируется. Из смотровой ямы хорошо виден штуцер рабочего цилиндра сцепления. На этот штуцер надевается обрезок резинового шланга так, чтобы штуцерная гайка осталась снаружи. Другой конец шланга помещается в бутылку из пластика.

Второй конец шланга помещается в пластиковую бутылку
Теперь штуцерная гайка ослабляется на пару оборотов. После этого сидящий в кабине напарник выжимает сцепление пять раз. Нажав в пятый раз, он продолжает держать педаль нажатой.
В это время из шланга в бутылку потечёт тормозная жидкость с обилием пузырей. Как только она перестанет вытекать, следует попросить напарника ещё пять раз выжать педаль, а затем вновь придержать её. Это необходимо делать до тех пор, пока жидкость, идущая из шланга, не прекратит пузыриться. Если этого удалось достичь, прокачка считается завершённой.
Теперь шланг со штуцера снимается, сам штуцер затягивается, а в бачок добавляется новая порция тормозной жидкости.

Итак, главный цилиндр является важнейшим элементом в системе сцепления ВАЗ 2106. Но для его замены не требуются специальные знания и навыки, так что с этой задачей справится даже водитель-новичок. Для успешной замены цилиндра требуется лишь проявить немного терпения и точно следовать вышеизложенным рекомендациям.
