Всё о свечах зажигания: виды, рейтинг, правила подбора, неисправности

Наряду с моторным маслом, фильтрами и тормозными колодками, свечи зажигания в номенклатуре автомобильных запасных частей принадлежат к позициям повышенного спроса. Ещё каких-нибудь 10-15 лет назад ни один уважающий себя автомобилист не отправлялся в дальнюю дорогу без запасного комплекта свечей. Ведь от качества их работы полностью зависит работоспособность двигателя.

Для чего нужны свечи зажигания, как они работают, чем отличаются, какие свечи зажигания лучше, как по их состоянию можно диагностировать работу двигателя и качество топлива – вот круг вопросов, в которых важно разбираться автолюбителям, проявляющим заботу о техническом состоянии своего автомобиля.

Назначение и устройство свечей зажигания

Автомобильные свечи зажигания предназначены для воспламенения топливно-воздушной смеси в камере сгорания двигателя внутреннего сгорания, путем образования искры.

Конструкция автомобильных свечей зажигания довольно проста, она практически не менялась с 1902 года – времени изобретения знаменитым немецким инженером Бошем. Основными составляющими свечи являются:

• контактный вывод;
• центральный электрод;
• боковой электрод;
• изолятор;
• резьбовая металлическая оправа (корпус);
• уплотнения.

Работает свеча зажигания следующим образом: высокое напряжение с катушки зажигания автомобиля подается в строго определенные моменты времени через контактный вывод свечи на её центральный электрод. В промежутке между центральным и боковым электродами и возникает электрический разряд, сопровождающийся искрообразованием. Вот, собственно, в этот момент и происходит воспламенение топливовоздушной смеси в камере сгорания двигателя.

Этот процесс очень наглядно продемонстрирован в анимированных и видео-материалах статьи Устройство и принцип работы ДВС.

Казалось бы, все просто: два электрода и высокое напряжение, но сложности кроются в технологических нюансах. Специфика работы свечи зажигания не только в том, что она происходит с использованием высоковольтного оборудования, но еще и в том, что как в самой свече, так и в окружающей среде происходят сложные высокотемпературные переходные процессы (проще говоря, резкие перепады высоких температур). Все эти процессы и определяют выбор и использование материалов при её производстве.

Так, изолятор, служащий для предотвращения пробоя высокого напряжения, подводимого к контактному проводу на корпусные детали (массу) двигателя выполнен из высокопрочной технической керамики. Помимо этой функции изолятор выполняет функцию отвода тепла на головку блока цилиндра.

В высоковольтных электрических цепях всегда присутствуют токи утечки. Кольцевые рёбра на внешней поверхности изолятора служат для повышения сопротивления токам утечки: удлиняют их путь до корпусных деталей.

Высоковольтный разряд – источник радиопомех для включенной в салоне машины аудиоаппаратуры. Для подавления помех в некоторых типах свечей в средней части контактного провода устанавливают резистор – токопроводящую массу, выполненную из стекломатериала.

Контактный вывод изготавливается обычно из никелевого сплава, а у некоторых производителей содержит ещё и медный сердечник для отвода тепла.

Ту же задачу – отвод тепла во время работы – выполняет металлический корпус с нарезанной на нём резьбой, а внешнее уплотнительное кольцо помимо того, что предотвращает прорыв продуктов горения, ещё и компенсирует разницу в теплопроводности головки блока цилиндров и корпуса свечи.

Диагностика состояния двигателя по внешнему виду свечей зажигания

Внимательный осмотр свечей зажигания позволяет косвенно выявить неполадки в работе двигателя. При появлении необычных звуков при работе двигателя, рывков в движении стоит произвести осмотр свечей зажигания.

1. Нормальная свеча. Коричневый или серовато-желтоватый и небольшой износ электродов. Точное соответствие теплового значения свечи для двигателя и рабочих условий.

Примечание:

При замене свечей на новые устанавливайте свечи с теми же характеристиками из числа рекомендованных заводом-изготовителем.

2. Отложения сажи. Отложение сухой копоти указывает на богатую топливно-воздушную смесь или позднее зажигание. Вызывает пропуски зажигания, затрудненный пуск двигателя и неустойчивую работу двигателя. Проверьте, не забит ли воздушный фильтр, исправны ли датчики температуры охлаждающей жидкости и всасываемого воздуха.

Примечание:

Используйте более «горячую» свечу.

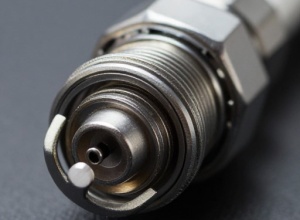

3. Масляные отложения. Замасленные электроды и изолятор свечи. Причина — попадание масла в камеру сгорания. Масло попадает в камеру сгорания через направляющие клапанов или через поршневые кольца. Вызывает затрудненный пуск, пропуски в работе цилиндра и «подергивания» работающего двигателя. Необходим ремонт головки цилиндров и поршневой группы двигателя. Замените свечи зажигания.

4. Металлосодержащий налет. Отложения на юбке изолятора окислов железа кирпично-красного цвета из антидетонационных железосодержащих присадок (ферроценов) к бензину. Откладываются ровным, плотным слоем. При работе двигателя с большой нагрузкой под воздействием высокой температуры и давления в камере сгорания окислы восстанавливаются в токопроводящие дорожки чистого железа, замыкающие центральный электрод на «массу». Это вызывает пропуски зажигания и, как следствие, падение мощности двигателя и повышенный расход топлива. Помимо этого может быть поврежден каталитический нейтрализатор отработавших газов, сильно перегревающийся при попадании в него не сгоревшего в цилиндрах двигателя бензина. Налет практически не удаляем механическим способом и не выгорает при длительном движении с большой скоростью. Если этот налет появляется на новых свечах после не-большого пробега, смените место заправки.

Примечание:

Если нет возможности сразу же заменить свечи новыми, попробуйте удалить этот налет, погрузив свечи на десять минут юбками изоляторов в ортофосфорную кислоту или преобразователь ржавчины (содержит ортофосфорную кислоту). После этого очистите налет неметаллической щеткой (можно старой зубной щеткой) и промойте свечи сначала водой, а затем бензином.

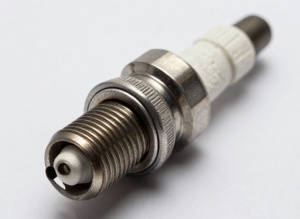

5. Оплавленные электроды. Раннее зажигание. Изолятор белый, но может быть загрязнен из-за пропусков искры и попадающих на него отложений из камеры сгорания. Может привести к повреждению двигателя. Необходимо проверить соответствие типа свечи зажигания, чистоту распылителей форсунок и топливного фильтра, работу систем охлаждения и смазки.

6. Пепельные отложения. Светло-коричневые отложения, покрывающие коркой центральный и боковой электроды. Выделяются из присадок к маслу или бензину. Большое их количество может привести к изоляции электродов свечи, вызывая пропуски в искрообразовании и перебои при разгоне. Если чрезмерные отложения образуются за короткое время или при небольшом пробеге, замените маслосъемные колпачки направляющих клапанов, чтобы предотвратить попадание масла в камеру сгорания.

Примечание:

Если отложения стабильно образуются при длительном пробеге, причина в качестве бензина — смените место заправки.

7. Изолятор свечи растрескавшийся или со сколами. Детонация. Это может привести к повреждению поршня. Убедитесь, что октановое число бензина соответствует требуемому.

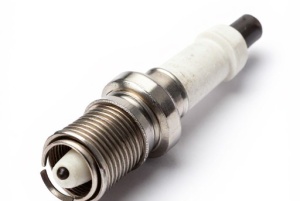

8. Механические повреждения электродов и изолятора свечи. Повреждения могут быть вызваны инородными предметами, попавшими в камеру сгорания, а в случае использования слишком длинной свечи ее электроды может зацепить поршень. Это приводит к разрушению свечи, отключению цилиндра и может повредить поршень. Удалите инородный предмет из цилиндра и (или) замените свечу.

В статье не хватает:

• Качественных фото ремонта

Источник: https://remont-nissan-almera.net/neispravnosti-v-puti/47-diagnostika-sostoyaniya-dvigatelya-po-vneshnemu-vidu-svechey-zazhiganiya.html

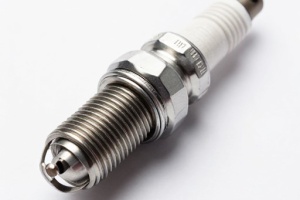

Основные виды автомобильных свечей зажигания

Условно всё многообразие свечей зажигания можно разделить на три класса:

1. Традиционные двухэлектродные – их конструкция подробно описана выше – самый распространённый класс;
2. Многоэлектродные – по масштабам применения уступают традиционным. Однако достаточно популярны среди автолюбителей;
3. Факельные и форкамерные (или плазменно-форкамерные) – вначале применялись в спортивных автомобилях, а затем и в обычных легковых машинах, однако их область применения в настоящее время ограничена уровнем доверия автомобилистов.

Даже незначительные конструктивные изменения серьёзно влияют на работу традиционных двухэлектродных свечей. Например, на некоторых моделях выполняется V-образная высечка на поверхности центрального электрода или U-образное углубление на поверхности бокового электрода. Конечно, эти изменения не продлевают срок службы свечи, но зато способствуют увеличению области искрообразования. В некоторых типах двигателей для улучшения процесса искрообразования используются свечи с удлинённым центральным электродом.

Двухэлектродные свечи зажигания

В большом классе традиционных двухэлектродных свечей обычно выделяют два подкласса:

• Свечи, у которых центральный электрод выполнен из однородного металла;
• Биметаллические – на рабочую поверхность центрального электрода наносится покрытие из другого металла, улучшающее характеристики свечи.

Основные преимущества традиционных свечей – цена и проверенная временем надёжность.

Главные недостатки – ограниченный срок службы, нестабильные параметры искрообразования, низкая эффективность в условиях холодного пуска двигателя.

Использование биметаллических соединений и стало основным направлением в совершенствовании двухэлектродных свечей. Прежде всего, изменения коснулись материала сердцевины электродов: если материалом однородных электродов была никельсодержащая сталь, то сердцевину новых электродов стали изготавливать из меди.

Такая технология позволила улучшить теплоотвод с рабочей поверхности центрального электрода и, как следствие, снизить интенсивность электроэрозионных процессов, а значит увеличить срок службы свечи. У бокового электрода эта технология повысила антинагарные свойства.

Следующим этапом использования биметаллических соединений стало применение в материале центрального электрода благородных металлов: иридия и платины (а точнее их сплавов). Так появились платиновые и иридиевые свечи зажигания.

Иридий обладает высокой тугоплавкостью (температура перехода в жидкое состояние 2450°С) и повышенной стойкостью к электрохимической коррозии. Благодаря этим свойствам инженерам удалось не только резко увеличить долговечность свечей зажигания, но и улучшить другие характеристики. Дело в том, что за счёт повышенной прочности удалось резко (в несколько раз) уменьшить диаметр центрального электрода (до 0,4 мм), что в свою очередь снизило напряжение искрообразования и повысило его эффективность.

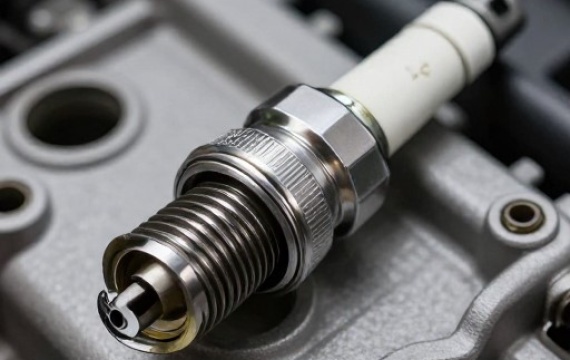

Иридиевая свеча зажигания
Схожие с иридиевыми имеют характеристики и платиновые свечи зажигания. Главный и, пожалуй, единственный недостаток платиновых и иридиевых свечей – высокая цена. Может быть, сюда можно отнести ещё и обслуживание: если у обычных свечей допускается механическая очистка от нагара, то к платиновым и иридиевым элементам нужно относиться значительно бережнее.

Многоэлектродные свечи зажигания

В многоэлектродных свечах зажигания боковых электродов несколько и расположены они, как правило, по окружности вокруг центрального электрода.

Многоэлектродная свеча зажигания

Искрообразование между центральным и одним из боковых электродов происходит случайным образом, причём при выходе из строя какого-либо бокового электрода его функции «перебрасываются» на соседний электрод. Главное преимущество таких свечей в снижении нагрузки на единственный боковой электрод по сравнению с традиционной схемой и, соответственно, повышенный по сравнению с двухэлектродным аналогом срок службы.

Кроме того в двухэлектродной свече боковой электрод в силу ассиметричного расположения (по отношению к центральному электроду) экранирует часть пространства за собой. Из-за этого зона искрообразования получается также асимметричной по отношению к оси свечи. При многоэлектродной конструкции такого не происходит, и топливо сжигается эффективнее.

Основные недостатки многоэлектродных свечей – это достаточно высокая стоимость и большее время на восстановление (высыхание) после холодных пусков.

Форкамерные свечи зажигания

В форкамерных свечах пространство вокруг центрального электрода по форме напоминает сопло ракетного двигателя.

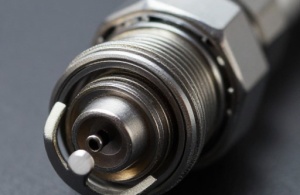

Форкамерная свеча зажигания

Высоковольтный разряд между электродами преобразуется в плазменный сгусток, который, благодаря геометрии межэлектродного пространства, вместе с продуктами сгорания «выстреливается» в цилиндры двигателя. Таким образом формируется объёмный поджиг топлива, который в отличие от традиционного (скорее точечного в этой терминологии) поджига, обеспечивает более эффективное и полное сгорание.

На практике форкамерные свечи показали действительно хорошие результаты при эксплуатации на высоких оборотах, а на пониженных оказались хуже традиционных. К тому же и стоят они дороже предыдущих классов. Поэтому использование форкамерных свечей в легковых автомобилях массового спроса ограничено как технически, так и экономически.

Признаки и причины неисправности свечей

Свечи зажигания и накаливания рано или поздно выходят из строя. Это может быть вызвано разными причинами — естественными старением, использованием некачественного топлива и механическим повреждением. Рассмотрим подробнее признаки и причины их выхода из строя.

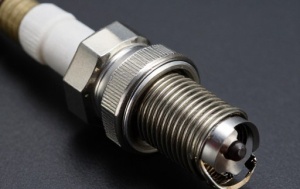

Признаки неисправности

Начнем со свечей зажигания, как более распространенных. Итак, к признакам их неисправности относится:

• трудности при запуске двигателя (обычно этому сопутствует длительная работа стартера);
• двигатель «троит» (автомобиль дергается при движении, плохо набирает скорость, у него отсутствует тяга и мощность);
• значительное увеличение расхода топлива;
• увеличение количества СО в выхлопных газах;
• снижение динамики двигателя (недостаточный набор оборотов).

Устройство свечи зажигания: 1 — резьба; 2 — торец корпуса (ободок): 3 — боковой электрод: 4 — центральный электрод; 5 — тепловой конус изолятора («юбочка»)

Здесь стоит оговориться, что перечисленные признаки могут быть указывать и на другие неисправности двигателя. Однако при появлении хотя бы одного из них необходимо проверить состояние свечей зажигания, тем более, что сделать это нетрудно.

Теперь перейдем к свечам накаливания. Признаками их выхода из строя является:

• Затрудненный запуск двигателя в холодную погоду. В особо сложных случаях вообще невозможно завести машину.
• На холостых оборотах двигатель работает неровно.
• Из выхлопной трубы идет белый дым (происходит имитация богатой топливо-воздушной смеси);
• Неработающий индикатор спирали на приборной панели. Если он не светится, то велика вероятность того, что вышел из строя датчик температуры или предохранитель, но иногда может свидетельствовать и об отказе свечей. а вот когда эта лампочка светится постоянно. В таком случае, скорее всего, нужно заменить тепловой выключатель. Если это не сделать вовремя, то свеча накала может выйти из строя полностью.

Теперь перейдем непосредственно к причинам, по которым свечи вышли из строя.

Причины неисправностей

Вновь начнем со свечей зажигания. Причиной их частичного или полного отказа может быть:

Изношенная и новая свечи зажигания

• естественный износ;
• наличие большого количества сажи;
• наличие масла на электродах;
• лаковые отложения;
• шлаковые отложения;
• выход из строя центрального электрода;
• расплавление свечи;
• износ разъема свечи.

Что касается свечей накала, то причинами их неисправностей может быть:

• естественный износ и старение;
• низкое качество дизельного топлива (наличие в нем влаги или различных примесей);
• проблемы с электропроводкой;
• проблемы с электронным блоком управления.

Как правило, из строя выходит одна свеча. Если неисправны сразу две свечки, то двигатель попросту не заведется. А вот если из строя вышли все имеющиеся, то причину нужно искать, скорее всего, в ЭБУ.

Правила подбора свечей зажигания

При подборе свечи к двигателю конкретной модели автомобиля, как правило, учитывают две характеристики:

1. Геометрические размеры;
2. Калильное число.

Определяющим в геометрических размерах является размер резьбового соединения и его длина.

Если с резьбовым соединением всё понятно (нештатная резьба просто не подойдет), то длина свечи обязательно должна соответствовать указанной производителем, иначе она может «встретиться» с поршнем!

Что такое калильное число и калильное зажигание?

Чтобы понять, насколько важно использовать свечи зажигания с правильным калильным числом, нужно разобраться в сути процессов происходящих в камере сгорания двигателя. Начнем с терминов.

• Калильное число – это такой условный тепловой эквивалент, который указывает на предельно допустимую температурную нагрузку свечи зажигания, выше которой в цилиндре двигателя появляется калильное зажигание.
• Калильное зажигание – это неконтролируемый процесс хаотического воспламенения рабочей смеси от раскалённой свечи зажигания без образования искры.

Дело в том, что во время работы поверхность свечи разогревается до высокой температуры: 600 – 800 °С. При такой температуре масло, попадающее на её корпус, практически полностью выгорает (происходит самоочищение электродов). Однако, в сочетании с высоким давлением в камере сгорания раскалённая часть свечи является источником для самовоспламенения топливовоздушной смеси без образования искры.

Производители добиваются баланса теплообмена между камерой сгорания, свечой зажигания, головкой блока цилиндров и внешней средой путём подбора материалов с подходящими характеристиками.

Для высокооборотистых двигателей с высокой степенью сжатия свеча должна обеспечивать лучшую передачу тепла, чем в менее нагруженных. Калильное число при этом должно быть высоким, а сами свечи по этому признаку называют холодными.

Напротив, для низкооборотистых двигателей с низкой степенью сжатия для рабочей температуры, при которой происходит процесс самоочищения, калильное число должно быть низким. Такие свечи называют горячими.

Важность правильного подбора калильного числа трудно переоценить:

• При установке горячих свечей в высоконагруженный двигатель велика вероятность их перегрева до температур выше 1000 °С, последующего оплавления и попадания в камеру сгорания.
• При установке холодных свечей в низкооборотистые двигатели рабочая поверхность до оптимальной температуры не разогревается и не происходит процесса их самоочищения.

Современное двигателестроение развивается в направлении увеличения удельной мощности, повышения степени сжатия, использования систем наддува. Соответственно, требования к калильному числу сдвигаются в сторону использования всё более холодных свечей.

Но важна не только эта тенденция: с учетом того, что реальная эксплуатация двигателей происходит в широком диапазоне режимов нагружения, всё более востребованы свечи с расширенным диапазоном калильных чисел.

В России калильное число количественно определяется как усредненное давление, при котором возникает калильное зажигание и выражается в условных единицах.

Маркировка на современных свечах зажигания, обозначающая калильное число, у отечественных производителей отличается от зарубежных аналогов. Так у нас общепринятым считается следующий ряд калильных чисел:

• 11-14 — горячие свечи;
• 17-19 — средние свечи;
• 20 и более — холодные свечи.

Существуют также и унифицированные свечи зажигания с калильным числом от 11 до 20, но они менее распространены.

Нагар на свечах зажигания — цвет имеет значение

Нагар на свечах зажигания — достаточно распространенная проблема, с которой сталкиваются многие наши автолюбители. На первый взгляд может показаться, что в этом нет ничего страшного. Но это не так, особенно, если есть определенные причины, по которым на устройствах образовывается налет. Как быть в таких случаях? Узнайте из этой статьи.

Что означает копоть, как по внешнему виду определить состояние в домашних условиях на инжекторе или карбюраторе? В идеале ресурс эксплуатации свечей составляет 50 тысяч км, то есть когда автомобиль проходит этот пробег, их в любом случае необходимо поменять. Если налет, как видно по фото, сравнительно небольшой, то в этом нет ничего страшного, главное — чтобы на электродах не было следов повреждений. Но если налет появился на новых элементах, то этому необходимо уделить значение, так как причины такого состояния могут быть серьезными (автор видео — Oleg Ars).

Это интересно: Почему Веста оказалась популярнее Икс Рэй: сравнительный анализ

Цвет нагара — о чем свидетельствует и что делать?

Для начала необходимо внимательно произвести диагностику устройств, тот или иной оттенок налета может сказать автомобилисту о многом, в частности, таким образом можно обнаружить слабые места. Произвести замену элементов на карбюраторе или инжекторе — не проблема, ровно как и очистка свечей зажигания, главное — понять, чем вызвано такое состояние. Ведь если проблему не решить своевременно, то и новые свечи быстро испортятся.

Какой может быть цвет нагара на свечах зажигания? Черный, красный либо белый. Любой из этих налетов говорит о том, что в работе транспортного средства есть те или иные проблемы. Диагностика двигателя по свечам зажигания зачастую дает определенные результаты, позволяя выявить проблему. Давайте разберемся с каждым из этих цветов.

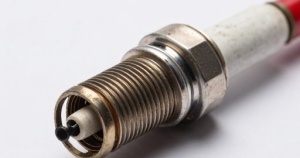

Черный нагар

Черный нагар на свечах зажигания на карбюраторе или инжекторе может появиться в результате разных проблем. Типов налета может быть два — он бывает либо сухой, либо маслянистый. Так почему свечи зажигания черные?

Разберемся в основных причинах такого состояния:

1. Карбюратор работает некорректно, необходимо настроить устройство, прочистить.
2. Засорился воздушный фильтрующий элемент. Нужно произвести замену.
3. В топливной рампе наблюдается слишком высокий уровень давления.
4. Энергия от искры слишком маленькая.
5. Слишком низкий уровень компрессии.

Если на элементах образовывается масляный нагар, то необходимо удостовериться в том, что моторная жидкость не поступает в горючую смесь. Как показывает практика, основной причиной в этом случае является износ маслосъемных поршневых колец. Кроме того, вызвать налет, как видно по фото, могут и повреждения колпачков клапанов.

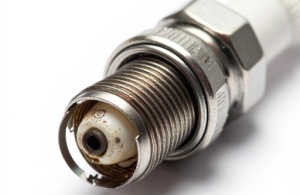

Белый налет

Что касается нагара белого цвета, как видно на фото, но он также может появиться по разным причинам, тем более, что оттенков у него может быть несколько:

1. Пепельный оттенок. Такой налет в большинстве случаев проявляется тогда, когда вы заправляете транспортное средство низкокачественным топливом. Решить причину проблемы своими руками вполне можно — достаточно просто зачистить элементы и их опять можно использовать. Разумеется, после этого следует заливать более качественное топливо.
2. Блестящий оттенок может сопровождаться наличием эрозии на контактах. Такое состояние свидетельствует о перегреве компонентов. Как правило, перегрев возникает в том случае, если горючая смесь мало обогащена. Также причина может крыться в неправильно настроенном зажигании (слишком раннем) или некорректной работе системы охлаждения. Что касается именно перегрева, то он может быть довольно опасным, поскольку со временем это может привести к образованию трещин и прочих повреждений, поэтому выявив блестящий налет, детали лучше заменить.

Красный и коричневый нагар

Коричневый или красный нагар на свечах зажигания может свидетельствовать о том, что в бензине, залитом в бак, есть вредные для двигателя вещества либо в составе масла присутствует большой количество присадок. Если оттенок похож на цвет красного кирпича, то это свидетельствует о том, что автовладелец долгое время заливал этилированное топливо. В результате того, что на концах свечей появляется коричневый налет, устройство не сможет пропускать искру. Единственный выход в этом случае — чистка свечей зажигания.

Устройство может не давать искру, если его электроды забиты. Можно попытаться прочистить элемент, но большинство отечественных водителей идут более легким путем — они просто меняют СЗ. Коричневый нагар может иметь желтый оттенок. Если налет желтый, то это говорит об обедненной горючей смеси в моторе.

Другие факторы, которые рассказывают о наличии проблемы

О том, что в работе двигателя возникли проблемы, может сказать не только цвет. К примеру, если вы заметили, что на электродах образовалась эрозия, то, вероятнее всего, вы используете низкокачественный бензин, в котором повышенное содержание свинца. Появлению эрозии способствует и плохой зазор. Сама по себе зола является изолятором, соответственно, если ее слой будет слишком толстым, то в системе не сможет развиться нужное напряжение. Появлению золы способствует то, что в цилиндрах мотора не до конца сгорает моторная жидкость, что обусловлено другими проблемами, связанными с поршневыми кольцами.

Что касается остатков моторной жидкости на электродах, то они говорят о выходе из строя клапанов либо перегородок, также на электродах может располагаться и металлическая стружка.

В этом случае систему опять же заливает бензином, отчего это происходит:

• неправильно работает система в целом;
• в работе зажигания возникли проблемы.

В том случае, если на протяжении долгого времени транспортное средство стоит, в начале его работы может наблюдаться троение ДВС, которое со временем пропадает. При этом из глушителя будет идти сине-белый дым. В этом случае проблема, вероятнее всего, кроется в температуре цилиндра. Масло образуется на свечах тогда, когда свеча сама по себе холодная, либо есть необходимость замены масляных колпачков либо поршневых колец.

При несвоевременном решении проблемы расход топлива может увеличиться в два раза, а если неисправность связана с поршневыми кольцами или перегородками, то решать ее в любом случае придется. И этот момент лучше не затягивать!

Как очистить свечи зажигания своими руками?

Как почистить свечи зажигания — вариантом может быть несколько, сначала все устройства необходимо демонтировать, очистке поддаются только электроды:

1. Ручная очистка. Специалисты не рекомендуют очищать элементы наждачной бумагой, однако наши автолюбители все равно с успехом используют этот способ. Более оптимальным вариантом будет использование специальной щетки с металлической проволокой или зубной щетки.
2. Прочистка с помощью песка. Очистить элемент песком не так просто, если не подойти к этому вопросу правильно. Наши умельцы всегда находят более простые способы, один из таковых — установить устройство в патрон дрели, включить ее и опустить в емкость с песком.
3. Метод теплового воздействия. Элементы необходимо прогреть с помощью обычного паяльника или газовой плиты. Компонент греется до того момента, пока электрод не будет красным, после этого с помощью щетки он очищается.
4. Очистка с помощью химии. Если использовать специальное средство против ржавчины, то его необходимо нанести слоем в несколько миллиметров и оставить устройства на час, после чего прочистить их и промыть в воде. Таким же образом применяется и обычный ацетон. Для этой цели можно использовать силит — элементы заливаются веществом, после чего банка с ними ставится под напор горячей воды на час, далее, электроды просто очищаются.
5. Уксус. Также примерно на 60 минут устройства необходимо залить обычным уксусом и оставить их настояться. После часа необходимо добавить несколько капель электролита, детали очищаются деревянной палочкой или зубочисткой. На практике этот метод является довольно действенным. Аналогичным способом некоторые автомобилисты производят очистку с помощью таких напитков, как Кока-Кола, Пепси, Спрайт и т.д. Ни для кого не секрет, что вещества, входящие в состав этой продукции, без проблем удаляют ржавчину.

Видео «Очистка свечей зажигания в домашних условиях»

Подробно процедура прочистки представлена на видео ниже (автор видео — Автоэлектрика ВЧ).

Таблица взаимозаменяемости свечей зажигания, выпускаемых разными производителями

Следует помнить, что для каждого двигателя необходимо использовать свечи только того типа, которые рекомендует производитель автомобиля. Устройства другого типа нарушают работу мотора, образуя нагар, замасливая и перегревая изоляторы свечей.

Когда нужно осуществить подбор свечей зажигания по марке автомобиля, прежде всего, обращаются к инструкции по эксплуатации. Некоторые автопроизводители указывают не только геометрические параметры и калильное число, но и список допустимых аналогов.

Если автомобилю много лет, отсутствует инструкция по эксплуатации или нет данных о «родных» свечах, рекомендуем выкрутить из двигателя любую из них и переписать с неё все читаемые параметры. Производители свечей обычно указывают не только их характеристики, но и применяемость в различных марках автомобилей.

Рейтинг производителей свечей зажигания

Рейтинг производителей свечей зажигания на российском рынке давно устоялся. Первые позиции неизменно занимают 5 компаний с мировым именем:

• Bosch – родоначальник разработки и производства свечей зажигания, имеет заводы в 5 странах мира, в том числе и в России, причём продукция российского завода экспортируется в другие страны;
• NGK — японская компания, во многих рейтингах мировой лидер среди производителей, основной поставщик таких гигантов как Toyota, Nissan и Honda и большинства гоночных команд Формулы 1. Имеет 15 заводов в разных странах;
• Denso – также знаменитый японский бренд, совместно с NGK владеет 40%-й долей мирового рынка. Именно Denso разработала и выпустила свечи с иридиевыми и платиновыми электродами;
• Brisk – чешская компания, сохранившая давние традиции чешского автопрома. Ей принадлежит около 20% российского рынка и завод в Тольятти численностью более 500 сотрудников;
• Champion – компания из США, ориентированная на американский рынок. Свечи зажигания не единственная продукция фирмы. Эксперты считают, что в 80% новых автомобилей можно найти компоненты Champion, поэтому компания хорошо известна в России.

Откуда красный нагар на свечах зажигания

Много у кого можно увидеть характерный красный нагар на свечах зажигания. Мне было всегда интересно узнать причину такого красного цвета. На рисунке 1 можно увидеть цвет обыкновенной рабочей свечи. И сравнить ее с фотографией свечи с образовавшемся в результате работы красным нагаром. Вроде бы, пусть будет красная, завернул и дальше поехал. Но не многие догадываются, что в принципе свечи в таком плачевном состоянии можно смело выбрасывать, как бы не было жалко потраченных денег.

Поэтому стоит выяснить причину такого ужасного нагара. Ваши свечи краснеют из-за того, что производители бензина добавляют марганцево-железистые антидетонационные присадки в топливо.

Разве это нормально, спросите вы. Конечно нет, ведь добавлением таких присадок в бензин недобропорядочные продавцы повышают октановое число бензина. И продают его как дорогой высокооктановый качественный бензин премиум класса. Такая практика характерна для 95 и 98 бензина, который получают из 92го.

Длительное использование паленого бензина приводит к отложениям металла на рабочую поверхность свечи, вследствие чего кончик окрашивается в кирпичный цвет. Но это лишь верхушка айсберга, так как на свече образуется токопроводящая пленка (налет), и как результат значительно падает изоляция свечи между электродами. Току намного проще пройти по изоляции, чем пробивать зазор на свече зажигания. Такие свечи становятся абсолютно бесполезными.

Иными словами, когда в следующий раз будете менять свечи обратите внимание есть ли на них красный нагар и если да, то задумайтесь, на какой заправке в следующий раз стоит заправлятся.

Полазив в интренете можно прочитать советы автолюбителям, о том что мертвые свечи оживляют с помощью полоскания в очистителе унитаза, типа силит бенг. После проведения данной процедуры конечно нет гарантии положительного результата, но попробовать стоит.

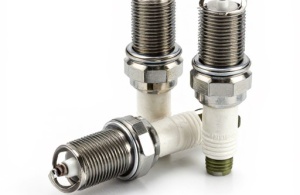

Как часто нужно менять свечи зажигания в автомобиле?

Свечи зажигания в номенклатуре запчастей относятся к расходным материалам. Это и понятно: их ресурс ограничивается производителем и находится в диапазоне от 15-30 тыс. километров (для стандартных никелевых свечей) до 100 и более тысяч (для иридиевых свечей).

Рекомендованное автопроизводителем использование дорогих свечей с более высокими показателями долговечности иногда обусловлено конструкцией автомобиля: для их замены необходимо совершить достаточно трудоёмкие операции, требующие к тому же квалификации (например, оппозитные двигатели Subaru или двигатель Chevrolet Captiva).

В модельном ряде Opel и Ford бензиновые двигатели особенно чувствительны к длительным пропускам зажигания при выходе из строя хотя бы одной свечи, что может привести к поломке дорогостоящего блока зажигания. Поэтому интервал их замены в таких моделях не должен превышать более 20–30 тыс. км.

На двигателях, использующих в качестве топлива природный газ, интервал замены сокращается до 10 тыс. км пробега: температура сгорания газа выше и свечи зажигания подвергаются большим температурным нагрузкам, чем в бензиновых двигателях.

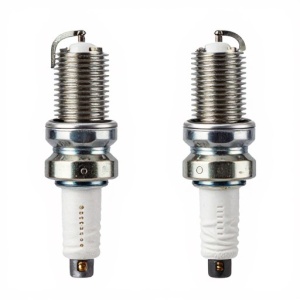

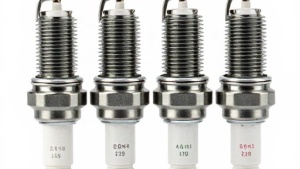

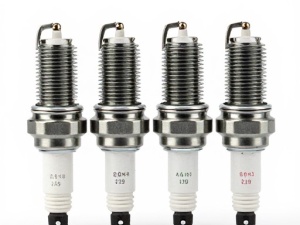

Определение состояния автомобиля по свечам зажигания

Одним из вариантов определения причины появления сбоев в работе автомобильного двигателя может стать проведение диагностики свечей зажигания.

В бензиновом двигателе задача свечей зажигания сводится к тому, чтобы обеспечить сгорание смеси топлива и воздуха, которая воспламеняется посредством подачи искры. Свеча зажигания, которая фактически находится в камере сгорания топлива, производится из металла и керамики.

Благодаря этой их особенности, у владельца автомобиля появляется возможность определения исправности работы мотора, а также его общее состояние, так как наличие определенных неполадок может повлиять на эффективность сгорания топливной смеси. Учитывая простоту демонтажа, большая часть опытных водителей и автолюбителей используют для диагностики состояния двигателя именно их.

Подготовка к диагностике. В первую очередь, стоит учитывать тот факт, что выкручивать свечи зажигания для проведения диагностических мероприятий можно уже после того, как мотор достиг рабочей температуры и проезда нескольких десятков километров. Выкручивание свечи из холодного двигателя не даст требуемого результата. Перед тем, как осуществлять осмотр, можно проехать по трассе, доведя двигатель до средних оборотов. Причина в том, что сразу после запуска, двигатель на протяжении некоторого времени будет работать на обогащенной топливной смеси, а сама работа мотора будет неустойчивой, в особенности при низкой температуре воздуха.

Для того, чтобы иметь максимальную уверенность в достоверности полученных данных, стоит установить в камеры сгорания чистые свечи зажигания, либо же приобрести их новый комплект. Уделить особое внимание стоит соответствию установленных свечей двигателю по таким параметрам, как калильное число и физический размер. Для успешной проверки пробег после их установки должен составлять не менее 200 километров. После этого, двигатель должен быть хорошо прогрет, а затем использоваться на протяжении 15-20 километров. После этого можно выкручивать свечи для проведения диагностики силовой установки.

Выполнение проверки свечей и оценки работы мотора. В двигателе, который работает исправно, на свечах должен отсутствовать нагар, обильные отложения любого характера, следы масла. Допустимым становится окрашивание юбки в светло-коричневый цвет. Это свидетельствует о нормальной работе мотора, с оптимальной степенью расходования топлива и полноценным сжиганием смеси.

1. При наличии нагара черного цвета и пушистой структуры на центральном электроде, это становится свидетельством повышенного расхода топлива и чрезмерном обогащении смеси топлива и воздуха. Причиной этого может стать неверная настройка впрыска карбюратора или работы инжектора. Помимо этого, стоит обратить внимание на впускную систему, так как чрезмерное обогащение топливной смеси может стать следствием засорения воздушного фильтра;
2. Наличие на центральном электроде серого или белого оттенка говорит о том, что рабочая смесь слишком бедная. В этом случае, необходимо выполнить комплексную проверку всех систем, чтобы выяснить причину. Следствием может стать перегрев камеры сгорания и свечей зажигания, что приведет к возможной детонации, перегреву и даже прогоранию выпускных клапанов;
3. Красный или кирпичный цвет электрода говорит о том, что в используемом бензине содержатся присадки, в которые есть металлические примеси.

Итог. Свечи зажигания являются одним из наиболее информативных источников состояния двигателя. По ним можно определить, работает ли двигатель нормально, или же выяснить причину сбоев в его работе.

• Премиальное электричество. Тест-драйв Audi e-tron

Смотреть все фото новости >>

Основные признаки неисправностей свечей зажигания и способы их проверки

Неисправности свечей зажигания неизбежно сказываются на работе двигателя. Основные внешние проявления неисправностей:

1. Затруднённый запуск (многократная прокрутка стартером не даёт результата);
2. Двигатель «троит» – неустойчивая работа на холостых оборотах, резкое падение тяги, подёргивание при движении;
3. Резкое увеличение расхода топлива и монооксида углерода (угарного газа) в выхлопных газах.

В нормально работающей свече цвет изолятора центрального электрода должен быть светло-кофейный или серый. На электродах должны отсутствовать следы тёмных отложений или нагара.

Самый распространённый у автолюбителей вопрос: «Почему свечи зажигания чёрные?» имеет несколько ответов.

В случае богатой топливной смеси (результат неправильной регулировки или неисправности системы управления двигателем) на свечах образуется бархатистый налет чёрного цвета – копоть.

Влажный чёрный налет с запахом бензина может быть свидетельством некачественного топлива. Пример на следующем фото.

Неправильно подобранное калильное число также может стать причиной того, что образуется чёрный нагар на свечах, так как не происходит процесс самоочищения.

Обеднённая топливная смесь может привести к тому, что на электродах появится белый налет.

Если белый налёт сопровождается следами оплавления электрода, то это может быть свидетельством неправильно подобранной по калильному числу слишком горячей свечи.

С учётом доступности в большинстве марок автомобилей определить состояние свечей зажигания не составит труда, а информация об их цвете и посторонних отложениях расскажет многое и о состоянии силового агрегата.

Как определить состояние двигателя по свече зажигания

Прежде чем выкручивать свечу тщательно очистите от грязи пространство вокруг свечи, чтобы грязь не попала в цилиндр.

Посмотрите на фотографии и запомните как выглядит свеча при различных состояниях двигателя.

На фото 1 нормальное состояние свечи. Серо-коричневый цвет и незначительный износ электродов. Калильное значение свечи соответствует типу двигателя и общему его состоянию.

На второй фотографии показана свеча с чёрным нагаром на юбке изолятора. Это говорит о переобогащённой смеси и повышенном расходе горючего. Неправильно отрегулирован карбюратор или неисправен инжектор. Возможно засорён воздушный фильтр.

На третьем фото показано состояние свечи при чрезмерно бедной воздушно-топливной смеси. Цвет электрода от светло-серого до белого. Это опасное состояние. При езде на очень обедненной смеси и повышенных нагрузках происходит значительный перегрев как самой свечи, так и камеры сгорания, что может привести к прогоранию выпускных клапанов.

На фото 4 юбка центрального электрода имеет красноватый оттенок, похожий на кирпич. Такой цвет юбки обусловлен наличием в топливе большого количества присадок содержащих металл. Длительная работа двигателя на таком топливе приведёт к отказу свечи так как толстый налёт от присадок проводит электрический ток.

Свеча на фото 5 замаслена, особенно это заметно на резьбовой части. Это говорит о том, что изношены маслоотражающие колпачки. Двигатель с такими свечами обычно троит после запуска и заметен бело-сизый выхлоп из глушителя, но по мере прогрева работа стабилизируется. Двигатель расходует масла больше нормы.

Эта свеча (фото 6) вывернута из неработающего цилиндра. Юбка и центральный электрод покрыты маслом, капельками не сгоревшего топлива и частицами металла. Такое может быть из-за разрушения клапана или повреждения поршня. При заведенном двигателе он троит всё время, мощность значительно падает, расход топлива возрастает в полтора раза.

На фото 7 мы видим полное разрушение центрального электрода вместе с керамической юбкой. Такое происходит из-за длительной детонации двигателя при использовании низкооктанового бензина. Причиной может быть также очень ранее зажигание. Возможен также брак свечи. Естественно, что при заведенном двигателе он троит.

На фото 8 электрод свечи оброс зольными отложениями. Они могут быть как белыми так и чёрными. Такое происходит при сильном износе или залегании маслосъёмных поршневых колец. В следствии этого отмечается повышенный расход масла. При перегазовке из выхлопной трубы идёт сильный дым похожий на мотоциклетный.
