В современных автомобилях предусмотрена функция обогрева заднего стекла, чтобы сохранить хорошую видимость в сырую и морозную погоду. Когда она плохо работает, ехать крайне неудобно, а поломки, как правило, случаются совершенно некстати.
К счастью, восстановить обогрев можно самостоятельно, если вы имеете некоторое представление о том, как он устроен. Ниже вы найдёте подробную инструкцию, как это сделать.
Принцип работы
Для обогрева заднего стекла используется электричество: поперёк полотна натягиваются нити из тонкого металла с повышенной способностью к сопротивлению. Под воздействием тока они нагреваются и высушивают капли воды.
Принцип работы этой системы прост: положительный заряд аккумулятора идёт через выключатель зажигания к одному из коммутационных устройств, а отрицательный – через корпус автомобиля к другому. Когда нажимается кнопка обогрева, устройства замыкают электрическую цепь, в которую включены и натянутые на заднее стекло нити.
Признаки неисправности
Обычно автомобилисты не сразу обращают внимание на то, что не работает (или плохо работает) обогрев заднего стекла. Это обнаруживается как раз в тот момент, когда необходим хороший обзор, но стекло почему-то остаётся запотевшим. По тому, как проявляет себя проблема, можно определить её локацию и причину:
- Не горит индикатор активации обогревателя. Проверьте, повёрнут ли ключ зажигания в положение включения, заведён ли двигатель (в некоторых машинах обогрев возможен только в этом случае). Если вы учли эти моменты, но стекло так и не высохло, значит, возможна неисправность коммутационного устройства или разъёма подключения к проводке. Вам нужно посмотреть в инструкции к машине, где находятся эти элементы, и заменить их новыми.
- Стекло сохнет медленно. Если вы заметили, что в относительно тёплую погоду процесс испарения капель с поверхности затянулся, то, скорее всего, сбилось напряжение в одном из электрических соединителей. Нужно измерить его уровень вольтметром на входных зажимах. Разница даже в один вольт влияет на качество обогрева. В этом случае для устранения проблемы вам нужен профессионал (если только вы сами им не являетесь).
- Стекло сохнет неравномерно. Такое происходит чаще всего: обрывается одна из нитей на заднем стекле, и в этом месте остаётся влага. Дело в том, что тонкие металлические элементы легко повредить, если, например, поскрести по поверхности стекла твёрдым предметом, неаккуратно сложить вещи на полочку за задним сиденьем и т. п.
В последнем случае вполне возможно справиться с поломкой самостоятельно.
Когда нужен ремонт других компонентов системы обогрева?
В 95% случаев в неисправностях обогрева заднего стекла виноваты именно обрывы нитей. Поэтому мы подробно остановимся на том, как исправить именно эту проблему. Но возможны и другие варианты неисправностей системы. О них вам тоже следует знать.
В каком случае необходим ремонт контактов обогрева заднего стекла
Если кнопка системы обогрева включается и светится, а ни одна нить не греет, то скорее всего проблема в реле или в контактах обогревателя. Реле нужно найти в схеме электрооборудования вашего автомобиля и проверить его работоспособность мультиметром. Если неисправно — заменить. Если реле рабочее — проверить контакты.
Контакты системы обогрева находятся у двух токопроводящих шин, которые расположены по бокам заднего стекла. Часто они спрятаны за уплотнительными элементами и вы не можете увидеть место контакта нитей и шин, не сняв уплотнитель.
Зная схему системы обогрева, легко понять какая шина соединена с массой, а на какую подается напряжение. Например, у Рено Логан токоподающая шина расположена справа, если смотреть сзади автомобиля. Но даже если такой информации у вас нет, то просто измерьте напряжение на проводке перед шинами: на массе будет 0В, на плюсовой 12В.
Дальше возможны следующие варианты:
- Если шина исправна (мультиметр показывает 12В на токоподающей), а стекло не греется, то проблема в нитях.
- Если на топокодающей шине нет напряжения, нужно ремонтировать ее контакты.
- Если обе шины показывают 12В, то нужно ремонтировать контакты на шине с массой.
Ремонт выполняется с помощью токопроводящего клея. Компания Permatex предлагает для этого профессиональный набор «Ремонт контактов обогрева заднего стекла» под артикулом 213515.0.
Сначала нужно очистить и обезжирить поверхности, после чего аккуратно удалить пленку с контактов наждачной бумагой. Затем протрите салфеткой-активатором все поверхности и оставьте высохнуть на пять минут. После этого нанесите одну каплю клея и крепко прижмите поверхности друг к другу на несколько секунд. Включить и проверить работоспособность системы можно будет через 24 часа.
Когда требуется ремонт кнопки обогрева заднего стекла
Если не включается световой индикатор кнопки включения обогрева и система не работает, то проблема в предохранителе или в самой кнопке.
Сначала нужно проверить предохранитель. Например, у Дэу Ланос он маркируется как F7/30 на
блока предохранителей в моторном отсеке, как и у Chevrolet Lacetti (
). Если он неисправен — заменить.
Затем нужно проверить саму кнопку. Для этого ее придется вытащить из посадочного места и принудительно закоротить контакты. Если система заработала, проблема в кнопке и ее нужно заменить. Но скажем честно это одна из самых редких неисправностей системы. Кроме нитей, чаще всего проблема в реле, либо в предохранителе, или же в контактах шин.
Как найти место обрыва нити обогрева стекла
Теперь поговорим о том, как проверить, где оборвалась нить обогрева заднего стекла. Для этого понадобится вольтметр или омметр на выбор. Сделайте следующее:
- Осмотрите заднее стекло – иногда обрыв виден невооруженным взглядом: нить прерывается и возобновляется через несколько миллиметров.
- Включите обогрев и посмотрите, где капли воды не высохли. Возьмите увеличительное стекло и рассмотрите данный участок повнимательнее.
- Пусть функция обогрева остаётся активной. Один металлический прут вольтметра нужно соединить с положительной клеммой обогрева, а вторым провести по нити со стороны зажима со знаком «-». Следите за показателями: обрыв будет там, где высветится 0 вольт.
- Возьмите омметр и присоедините один щуп к общему проводу (к нему подключен минус аккумуляторной батареи), а другой аккуратно прислоняйте к центру каждой нити по очереди. Обрыв там, где сопротивление подскакивает до 4-6 Ом.
Материалы для ремонта
Чтобы исправить неполадки, возникшие с обогревателем заднего стекла, вам понадобятся:
- паста или клей, способные пропускать ток (специальные, продаются в магазинах автомобильных товаров);
- или медно-латунный порошок и краска;
- или хлористый цинк, материал для соединения заготовок ПОС-18, паяльник;
- а также ремонтный набор нитей обогрева (если разрыв очень большой в несколько сантиметров).
ВАЗ 2105 | Обогреватель заднего стекла
1.10.19. Обогреватель заднего стекла
| ОБЩИЕ СВЕДЕНИЯ |

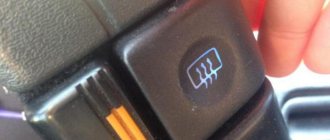

Кнопка включения обогревателя
Обогреватель заднего стекла можно включить при работающем двигателе.
Сигнальная лампа загорится после нажатия на кнопку включения обогревателя. Ток потечет через нагревательные элементы на заднем стекле, нагревая его, для того чтобы быстрее испарилась сконденсировавшаяся на стекле влага или растаял иней.
Примерно после 11 мин работы система автоматически выключится.
Для того чтобы выключить обогреватель до истечения 11 мин, нажмите на кнопку выключателя снова.
Сигнальная лампа погаснет или обогреватель будет выключен.
Если вам необходимо, чтобы обогреватель продолжал работать по истечении 11 мин, нажмите на кнопку включения снова, и обогреватель будет работать еще 11 мин.
Нажав на кнопку включения обогревателя заднего стекла, можно также удалить туман с внешних зеркал заднего вида.
Предупреждение

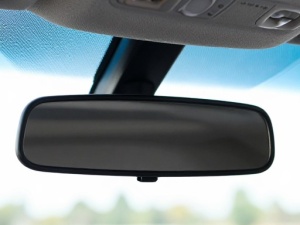

При очистке внутреннего зеркала заднего вида используйте мягкую ткань и очищайте, не сильно надавливая на стекло.
Не наклеивайте наклеек, клейкую ленту и ничего другого, что крепится к стеклу при помощи клея.
Не включайте обогреватель заднего стекла при запуске двигателя или когда двигатель выключен.
Выключите обогреватель как можно скорее после того, как стекло очистится, чтобы не разряжать аккумулятора.
automn.ru
Как починить обогрев заднего стекла своими руками
Теперь разберёмся, как осуществить ремонт обогрева заднего стекла автомобиля своими руками. Есть несколько способов:
- С помощью пасты (клея). Нанесите пасту на место разрыва, выступая за два сантиметра целой нити. Просушите специальным феном (не для волос, а для различных материалов) или дайте высохнуть сутки естественным путём.
- С помощью ремонтного комплекта. Если разрыв нитей обогрева заднего стекла исчисляется несколькими сантиметрами, то это лучший метод. Распакуйте трафарет и наклейте на нужный участок. Аккуратно приложите новую нить к пустому промежутку. Нанесите сверху слой смолы, входящей в набор. Как только она высохнет, нанесите ещё один слой. Всего их должно быть 4-5.
- С помощью краски и медно-латунного порошка. Это уже можно назвать восстановлением с применением подручных средств. Возьмите слиток сплава меди и латуни и обработайте его напильником. Полученный мелкий порошок смешайте с краской в пропорции 1:1 до пастозного состояния. Приклейте изоленту в качестве трафарета и нанесите полученный состав на место разрыва.
- С помощью паяльника. Нанесите на нужный участок хлористый цинк, приложите припой к месту пайки и прикоснитесь к проволоке паяльником. Таким путём тоже можно отремонтировать крупный разрыв.
Есть и другие советы, как восстановить обогрев, но для их применения на практике нужны небезопасные реактивы: серная кислота, медный купорос и т. п. Лучше всего, особенно для автомобилистов без опыта самостоятельного ремонта, воспользоваться пастой или специальным ремонтным комплектом.
Ремонт обогревателя заднего стекла ВАЗ
Заднее стекло автомобиля позволяет водителю контролировать ситуации на дороге. Ни для кого не секрет, что в случае запотевания заднего стекла, обзор ухудшается и водителю приходится ездить «по боковым» зеркалам.
Естественно, это чревато попаданием в проблемные ситуации и ремонт обогревателя заднего стекла следует выполнить в кратчайшие сроки. Как показывает практика, может отказать как обогрев всего стекла, так и несколько его нитей.
Причины поломки обогревателя заднего стекла ВАЗ
В первую очередь стоит помнить, что подвод питания к обогреву осуществляется за счет двух клемм, напаянных на стекле. От них расходятся нити обогрева, которые осуществляют непосредственный подогрев стекла и способствуют испарению излишней влаги.
Довольно часто при установке заднего стекла ВАЗ эти клеммы забывают подключить (в особенности, если вы обращаетесь к дилетантам), либо же при подключении их надламывают. В последнем случае уменьшается пропускная способность проводника, вследствие чего он со временем перегорает, а стекло не прогревается, что приводит к выходу из строя обогрева.
Если обогрев стекла был поврежден механическим путем, что также возможно – ситуация становится схожей на ту, которая была описана ранее. При механическом повреждении увеличивается сопротивление нити, происходит ее перегрев и выход из строя.
Существует и третий способ повреждения нити – банальный прогар. Он возникает естественным путем, либо из-за того, что металлическая составляющая окислилась, износилась или получила естественные повреждения. Практика показывает, что такие нарушения в работе обогрева наступают реже всего.
Поиск причины поломки обогревателя
В автомобилях ВАЗ 2101-21099 без снятия заднего стекла не обойтись – только так можно проверить наличие соединения между основным питанием и клеммами обогрева. Клеммы спрятаны под резиновым уплотнителем, на котором держится стекло, поэтому данная процедура необходима. В случае с другими автомобилями (с клееными стеклами) можно просто снять декоративные накладки, которые мешают доступу к электропроводке.
В том случае, если все клеммы должным образом соединены, стоит проверить нити. Для этого нужно просмотреть их на предмет разрыва. Не всегда место разрыва будет видно явно – зачастую разрыв характеризуется простым потемнением нити обогрева.
Это связано с тем, что темнеет не сама нить, а покрывающий ее слой. Такое место довольно сложно обнаружить. Если не получается этого сделать визуальным методом, лучше всего воспользоваться омметром или тестером.
