Замена лобового и заднего стекол ваз 2106

Замена ветрового и заднего стекол

Вам потребуются: отвертка, одеяло (или что-то подобное), чтобы постелить под стекло, отрезок шнура (лучше капронового скользкого) диаметром 3,5–4 мм и длиной около 5 м.

Заднее стекло заменяют так же, как ветровое, за исключением дополнительных операций.

Как поставить заднее стекло на ваз 2106

Замена

фронтального ветрового и
заднего лобового
стекол ваз
2106
-2103

Снятие фронтального и заднего

лобовых стекол на автомобиле ваз
2106
создают в случае их подмены на новые, при кузовных работах, к примеру при покраске автомобиля или для их тонировки. Для снятия стекол нам будет нужно помощь ассистента, а так же одеяло либо что-то наподобие, отвертка, отрезок шнура поперечником кое-где 4-6мм. и длиной около 5 метров.

Если есть все, то можно приступать к ремонту:

• Сперва в салоне автомобиля нужно снять все детали декоративного интерьера, которые будут нам мешать. Сначала это декоративные накладки фронтальных боковых стоек, снимите внутреннее зеркало заднего вида (см. Замена
  зеркал
  заднего вида ваз 2106
  ), снимите солнцезащитные козырьки, снимите верхнюю декоративную накладку потолка.

• Теперь, начиная с верхнего правого угла (как вам удобно, можно и с обеих сразу), подденьте отверткой край уплотнителя и сдвиньте его за фланец кузова и далее уже вручную отжимайте уплотнитель, одновременно надавливая на стекло. Проделывая данную операцию, необходимо вывести верхний угол стекла вместе с уплотнителем из проема кузова и отжать угол стекла
  от кузова изнутри.

• Снаружи автомобиля, подденьте отверткой окантову лобового стекла (замок) и выведите его из уплотнителя. Далее, предворительно отогнув стеклоочистители, необходимо отвести от кузова верхнюю и боковую стороны стекла
  и снять стекло, положив на капот, с зараннее подстеленым одеялом или любым другим материалом.

Установка заднего

или лобового
стекла ваз
очень простая операция которую может сделать каждый даже в домаш.

Легко и быстро можно поменять задние стекла

на классике.

Теперь, когда мы сняли переднее лобовое стекло, нам необходимо:

• Снять с него резиновый уплотнитель, снимать начинаем с середины. Проверьте уплотнитель на наличие механических повреждений и при необходимости поменяйте его на новый. Так же не допускается затвердевание резины уплотнителя. Очищаем уплотнитель и край стекла от грязи и ржавчины.
• Проверьте и при необходимости очистите пазы уплотнителя от грязи, герметика и другого мусора.
• В уплотнителе найдите и очистите дренажные отверстия.

Устанавливаем новое лобовое стекло на автомобиль ваз 2106. Придерживайтесь нижеследущей последовательности действий:

• Установите уплотнитель на новое стекло, начиная с нижних углов.
• Далее возьмите зараннее подготовленный шнур и вложите его в паз уплотнителя, который одевается на фланец в проеме кузова. Вложив шнур по кругу, обеспечьте его перекрытие с противоположным концом где-то на 20см.

• Разведите мыльный раствор и кисточкой обильно промажьте уплотнитель и внутренний проем кузова, куда будет садиться стекло.
• Вдвоем с напарником установите стекло обратно в проем, так чтобы паз уплотнителя в месте выхода шнура сел на фланец проема и концы шнура располагались в салоне автомобиля.
• Теперь один человек остается в салоне и медленно начинает вытягивать шнур, так чтобы кромка уплотнителя заходила за фланец проема, если кромка не заходит, то поддевайте ее отверткой, а помощник, с наружи автомобиля, легкими постукиваниями по стеклу, в том месте, где вы вытягиваете шнур, немного давит на стекло, тем самым сажая его на место.

После установки переднего ветрового стекла на место, установите все снятые детали в порядке обратном снятию.

Заднее лобовое стекло заменяется аналогично, за исключением некоторых особенностей:

• Стекло необходимо снимать начиная с нижних углов.
• Перед снятием стекла
  , в нижнем углу, с наружи автомобиля, необходимо снять, поддев отверткой, накладку окантовки.

В ВАЗовской «шестёрке», как и в других машинах, комфорт и безопасность обеспечивают автомобильные стёкла. По мере эксплуатации транспортного средства на них воздействуют негативные факторы окружающей среды, что приводит к постепенному повреждению поверхности. В конечном счёте то или иное стекло приходится менять. Процедура эта несложная и под силу каждому владельцу «Жигулей».

В начале появления таких средств передвижения, как автомобили, их скорость была едва выше, чем у человека. Водитель и пассажиры не испытывали никакого дискомфорта и не нуждались ни в какой дополнительной защите. Но поскольку со временем скорости увеличивались, возникала необходимость защиты находящихся в машине людей как от встречного потока воздуха, так и от пыли, грязи, камней и осадков. В качестве таких защитных элементов стали использоваться автомобильные стёкла. Они одновременно играют роль своеобразного щитка, а также обеспечивают необходимый комфорт в салоне транспортного средства. К основным требованиям, которым отвечают автостёкла, относятся высокая прочность, безопасность и надёжность при эксплуатации.

Лобовое стекло автомобиля, которое также называется ветровым, устанавливается в передней части кузова и обеспечивает защиту находящихся в салоне пассажиров и водителя. Поскольку именно лобовое стекло в машине испытывает наибольшее влияние окружающей среды (гравий, песок, грязь и т. п.), то именно на этом элементе чаще всего появляются повреждения в виде сколов и трещин. Иногда возникают ситуации, когда от попутного либо встречного транспорта в стекло прилетает камушек, от которого по всей поверхности стекла появляется паутина (многочисленные трещины). В этом случае ветровое стекло подлежит только замене. Поэтому владельцам ВАЗовской «шестёрки» нелишним будет заранее узнать размеры лобового стекла, которые имеют следующие значения: 1440 х 536 мм.

Лобовое стекло меняется с минимальным количеством инструментов, но для удобства и безопасности эту процедуру лучше всего проводить с помощником. Инструменты понадобятся следующие:

• шлицевая и крестообразная отвёртка;
• крючок для поддевания уплотнителя.

Демонтаж производится следующим образом:

Крестовой отвёрткой откручиваем крепление боковой облицовки.

Если уплотнительная резинка сохранила свою мягкость, а также не имеет повреждений (трещины, разрывы), то её можно повторно установить на новое лобовое стекло. Однако для классических «Жигулей» характерна такая частая неисправность, как протекание воды через уплотнение. Поэтому элемент желательно заменить на новый.

Установка нового стекла потребует подготовки таких материалов:

• обезжиривающее средство для стёкол;
• чистая ветошь;
• верёвка диаметром 4–5 миллиметров и длиной минимум 5 метров;
• молдинг.

Монтаж состоит из следующих действий:

1. На столе расстилаем мягкую ткань, что позволит избежать появления царапин на стекле. Кладём на неё новое стекло.
2. Натягиваем уплотнитель по углам и дальше по всем сторонам стекла.

Многие автовладельцы ВАЗ 2106 выполняют тонировку лобового и других стёкол своей машины. Основные цели, которые при этом преследуются, следующие:

• уменьшение нагрева салона в летнее время;
• удержание осколков стекла на плёнке в случае ДТП;
• защита элементов салона от порчи под воздействием ультрафиолета;
• снижение вероятности быть ослеплённым отблесками снега или фарами встречного транспорта.

Приняв решение затемнить ветровое стекло, главное, о чём нужно знать, так это о светопропускной способности, которая для рассматриваемого кузовного элемента должна составлять не менее 75%, а для передних боковых стёкол — 70%. Другие стёкла можно тонировать по своему усмотрению. Из необходимого перечня материалов потребуется:

• шампунь;
• чистая вода;
• пульверизатор;
• средство для мытья стёкол;
• резиновый шпатель;
• острое лезвие, нож;
• нетканые салфетки.

Тонировка осуществляется в следующей последовательности:

Очищаем и обезжириваем внутреннюю поверхность стекла.

Заднее стекло «шестёрки» также является кузовным элементом, посредством которого обеспечивается задняя обзорность, защита салона и находящихся в нём людей от осадков и других внешних воздействий. Снимать деталь приходится нечасто и делается это в основном с целью замены уплотнительной резины, при ремонтных работах или замене на стекло с подогревом. Стекло задка имеет размеры 1360 х 512 мм.

Последовательность работ по снятию заднего стекла похожа на процедуру с ветровым элементом, но при этом есть некоторые особенности, которые рассмотрим более детально:

Отвёрткой поддеваем элементы в нижних углах уплотнителя.

Установка заднего стекла производится по аналогии с лобовым.

Затемнение заднего стекла происходит в той же последовательности и при помощи тех же инструментов, что и ветрового. Для облегчения нанесения тонировочной плёнки в местах изгибов, некоторые автовладельцы разделяют её на три продольные полосы.

Шестая модель «Жигулей» хоть и оснащалась обогревом заднего стекла, но только последних годов выпуска. Такая опция является совсем не лишней, поскольку позволяет избавляться от запотевания стекла в сырую и морозную погоду, тем самым улучшая обзорность. Поэтому многие владельцы «шестёрок» стремятся поставить на свои авто такое стекло. Для подобного переоборудования понадобится:

• стекло с обогревом;
• клеммы — широкие и под болт;
• предохранители;
• провода;
• реле (РС527 или аналог) и колодка под него;
• гайка;
• резиновые трубочки;
• кнопка включения/выключения.

Поскольку обогрев стекла потребляет довольно большой ток, то кнопку желательно использовать с индикаций, что позволит своевременно отключать данную функцию.

Устанавливаем стекло с обогревом также как и обычное, после чего подключаем его следующим образом:

1. Снимаем минусовую клемму с АКБ.
2. Демонтируем приборный щиток и врезаем в него кнопку.

Иногда можно встретить классические «Жигули» с решётками на задних стёклах. Раньше этот элемент был более популярен, но и сегодня некоторые владельцы стремятся установить его на свои авто. Основные цели, которые преследуются при монтаже такой детали, следующие:

• стекло меньше загрязняется;
• в солнечные дни салон меньше нагревается;
• уменьшается вероятность быть ослеплённым движущимся сзади транспортом.

Что касается недостатков, то они также присутствуют и сводятся к проблемной чистке стекла по углам от мусора, грязи и снега. Монтаж решётки состоит из таких шагов:

1. Демонтируем стекло.
2. Ставим решётку под уплотнитель.
3. Заправляем шнур и устанавливаем стекло на место.

На шестой модели «Жигулей» в передних дверях устанавливается два стекла — опускное и поворотное (форточка). Первое из них имеет размеры 503 х 422 х 5 мм, второе — 346 х 255 х 5 мм. В большинстве случаев необходимость в демонтаже стёкол передних дверей возникает во время ремонта последних.

Чтобы снять стёкла, понадобится шлицевая и крестовая отвёртка, а также рожковый ключ на 8 и 10. Сам процесс демонтажа выполняем в следующей последовательности:

Снимаем пластиковые заглушки с дверного подлокотника, поддев их плоской отвёрткой.

Опускное стекло передней и задней двери уплотняется специальными элементами, профиль которых обеспечивает простоту их монтажа. Чтобы уменьшить трение, уплотнители покрыты слоем ворса. Когда вода просачивается под резинку, то она стекает в нижнюю часть двери и выходит наружу через отверстия для слива. Со временем ворс стирается, а уплотнитель растрескивается, в результате чего требуется замена элемента.

Поворотное стекло передней двери и заднее угловое уплотняются резинками, которые также приходят в негодность, поскольку резина стареет и лопается. Чтобы вода не протекала в салон, уплотнители меняются на новые после предварительного демонтажа форточки и неподвижного стекла.

Чтобы снять поворотное стекло, необходимо выполнить следующие шаги:

Извлекаем из дверной рамки верхний уплотнительный элемент.

Основной целью снятия стёкол в задней двери «шестёрки» являются ремонтные работы с дверью. Остекление выполнено из двух элементов — опускного и неподвижного (углового). Первое стекло имеет размерность 543 х 429 х 5 мм, второе — 372 х 258 х 5 мм.

Для снятия стёкол задней двери понадобятся те же инструменты, что и для работы с передней дверью. Сам процесс выполняется следующим образом:

Демонтируем дверную обивку, выкручиваем крепление направляющих и снимаем их с двери.

Даже при бережной эксплуатации автомобиля иногда приходится сталкиваться с заменой стёкол. Особенно это относится к лобовому элементу. Для замены автомобильных стёкол потребуется подготовить минимальный перечень инструментов, ознакомиться с пошаговыми действиями и следовать им в ходе ремонта.

Снятие переднего и заднего лобовых стекол на автомобиле ваз 2106 производят в случае их замены на новые, при кузовных работах, например при покраске автомобиля или для их тонировки. Для снятия стекол нам потребуется помощь помощника, а так же одеяло или что-то наподобие, отвертка, отрезок шнура диаметром где-то 4-6 мм. и длиной около 5 метров.

Если все есть, то можно приступать к ремонту:

• Первым делом в салоне автомобиля необходимо снять все детали декоративного интерьера, которые будут нам мешать. В первую очередь это декоративные накладки передних боковых стоек, снимите внутреннее зеркало заднего вида (см. Замена зеркал заднего вида ваз 2106), снимите солнцезащитные козырьки, снимите верхнюю декоративную накладку потолка.

• Теперь, начиная с верхнего правого угла (как вам удобно, можно и с обеих сразу), подденьте отверткой край уплотнителя и сдвиньте его за фланец кузова и далее уже вручную отжимайте уплотнитель, одновременно надавливая на стекло. Проделывая данную операцию, необходимо вывести верхний угол стекла вместе с уплотнителем из проема кузова и отжать угол стекла от кузова изнутри.

• Снаружи автомобиля, подденьте отверткой окантову лобового стекла (замок) и выведите его из уплотнителя. Далее, предварительно отогнув стеклоочистители, необходимо отвести от кузова верхнюю и боковую стороны стекла и снять стекло, положив на капот, с заранее подстеленным одеялом или любым другим материалом.

Теперь, когда мы сняли переднее лобовое стекло, нам необходимо:

• Снять с него резиновый уплотнитель, снимать начинаем с середины. Проверьте уплотнитель на наличие механических повреждений и при необходимости поменяйте его на новый. Так же не допускается затвердевание резины уплотнителя. Очищаем уплотнитель и край стекла от грязи и ржавчины.
• Проверьте и при необходимости очистите пазы уплотнителя от грязи, герметика и другого мусора.
• В уплотнителе найдите и очистите дренажные отверстия.

Устанавливаем новое лобовое стекло на автомобиль ваз 2106. Придерживайтесь нижеследующей последовательности действий:

• Установите уплотнитель на новое стекло, начиная с нижних углов.
• Далее возьмите зараннее подготовленный шнур и вложите его в паз уплотнителя, который одевается на фланец в проеме кузова. Вложив шнур по кругу, обеспечьте его перекрытие с противоположным концом где-то на 20 см.

• Разведите мыльный раствор и кисточкой обильно промажьте уплотнитель и внутренний проем кузова, куда будет садиться стекло.
• Вдвоем с напарником установите стекло обратно в проем, так чтобы паз уплотнителя в месте выхода шнура сел на фланец проема и концы шнура располагались в салоне автомобиля.
• Теперь один человек остается в салоне и медленно начинает вытягивать шнур, так чтобы кромка уплотнителя заходила за фланец проема, если кромка не заходит, то поддевайте ее отверткой, а помощник, снаружи автомобиля, легкими постукиваниями по стеклу, в том месте, где вы вытягиваете шнур, немного давит на стекло, тем самым сажая его на место.

После установки переднего ветрового стекла на место, установите все снятые детали в порядке обратном снятию.

Заднее лобовое стекло заменяется аналогично, за исключением некоторых особенностей:

• Стекло необходимо снимать начиная с нижних углов.
• Перед снятием стекла, в нижнем углу, снаружи автомобиля, необходимо снять, поддев отверткой, накладку окантовки.

На этом ремонтные работы по снятию и замене лобовых стекол Ваз 2106 завершены.

Замена переднего ветрового и заднего лобового стекол на ВАЗ — процессы, в принципе, очень похожие. Почему производится замена стекол — совершенно ясно. Рассмотрим то, для чего еще может быть осуществлен съем стекол. Такой процесс производится в том случае, когда необходима тонировка этих стекол, или тогда, когда производятся кузовные работы, которым стекла являются помехой(например, покраска).

Для замены переднего ветрового и заднего лобового стекол нам потребуются:

• Помощник;
• Ненужное одеяло или плед;
• Отвертка;
• 5 — метровый отрезок веревки диаметром около 0,5 см;

Найдя все это, можно приступать к процессу ремонта.

Освобождаем салон от абсолютно всех мешающих декоративных деталей интерьера. Накладки передних боковых стоек удаляются в первую очередь. Затем демонтируем внутреннее зеркало заднего вида, также снимаем противосолнечные козырьки и декоративную накладку на потолке;

Подденьте отверткой край уплотнителя и вытесните его за фланец кузова. Затем поддерживая постоянное равномерное давление на стекло, отжимайте уплотнитель. При данном процессе Вам необходимо постепенно выводить угол стекла (верхний, конечно) вместе с уплотнителем за пределы кузова;

После того, как Вы вложили шнур по всему периметру, обратите внимание на то, перекрывает ли один конец другой. Необходимо, что бы такое перекрытие составляло не менее 20 см;

После того, как стекло будет установлено, все снятые детали установите на место, в порядке, обратном снятию.

Теперь поговорим о том, что касается замены заднего лобового стекла. Меняется оно абсолютно также, как и переднее, вот только снятие его нужно производить, начиная с нижних углов.

Кроме того, перед тем, как снять стекло, нужно удалить накладку окантовки. Расположена она в нижних углах и легко удаляется с помощью поддевания отверткой.

На этом замена переднего ветрового и заднего лобового стекол завершена. При наличии элементарных навыков и толкового помощника, она не отнимет у Вас много времени и сил.

Снятие переднего и заднего лобовых стекол на автомобиле ваз 2106 производят в случае их замены на новые, при кузовных работах, например при покраске автомобиля или для их тонировки. Для снятия стекол нам потребуется помощь помощника, а так же одеяло или что-то наподобие, отвертка, отрезок шнура диаметром где-то 4-6мм. и длиной около 5 метров.

Если все есть, то можно приступать к ремонту:

• Первым делом в салоне автомобиля необходимо снять все детали декоративного интерьера, которые будут нам мешать. В первую очередь это декоративные накладки передних боковых стоек, снимите внутреннее зеркало заднего вида (см. Замена зеркал заднего вида ваз 2106), снимите солнцезащитные козырьки, снимите верхнюю декоративную накладку потолка.

• Теперь, начиная с верхнего правого угла (как вам удобно, можно и с обеих сразу), подденьте отверткой край уплотнителя и сдвиньте его за фланец кузова и далее уже вручную отжимайте уплотнитель, одновременно надавливая на стекло. Проделывая данную операцию, необходимо вывести верхний угол стекла вместе с уплотнителем из проема кузова и отжать угол стекла от кузова изнутри.

• Снаружи автомобиля, подденьте отверткой окантову лобового стекла (замок) и выведите его из уплотнителя. Далее, предворительно отогнув стеклоочистители, необходимо отвести от кузова верхнюю и боковую стороны стекла и снять стекло, положив на капот, с зараннее подстеленым одеялом или любым другим материалом.

Теперь, когда мы сняли переднее лобовое стекло, нам необходимо:

• Снять с него резиновый уплотнитель, снимать начинаем с середины. Проверьте уплотнитель на наличие механических повреждений и при необходимости поменяйте его на новый. Так же не допускается затвердевание резины уплотнителя. Очищаем уплотнитель и край стекла от грязи и ржавчины.
• Проверьте и при необходимости очистите пазы уплотнителя от грязи, герметика и другого мусора.
• В уплотнителе найдите и очистите дренажные отверстия.

Устанавливаем новое лобовое стекло на автомобиль ваз 2106. Придерживайтесь нижеследущей последовательности действий:

• Установите уплотнитель на новое стекло, начиная с нижних углов.
• Далее возьмите зараннее подготовленный шнур и вложите его в паз уплотнителя, который одевается на фланец в проеме кузова. Вложив шнур по кругу, обеспечьте его перекрытие с противоположным концом где-то на 20см.

• Разведите мыльный раствор и кисточкой обильно промажьте уплотнитель и внутренний проем кузова, куда будет садиться стекло.
• Вдвоем с напарником установите стекло обратно в проем, так чтобы паз уплотнителя в месте выхода шнура сел на фланец проема и концы шнура располагались в салоне автомобиля.
• Теперь один человек остается в салоне и медленно начинает вытягивать шнур, так чтобы кромка уплотнителя заходила за фланец проема, если кромка не заходит, то поддевайте ее отверткой, а помощник, с наружи автомобиля, легкими постукиваниями по стеклу, в том месте, где вы вытягиваете шнур, немного давит на стекло, тем самым сажая его на место.

После установки переднего ветрового стекла на место, установите все снятые детали в порядке обратном снятию.

Заднее лобовое стекло заменяется аналогично, за исключением некоторых особенностей:

• Стекло необходимо снимать начиная с нижних углов.
• Перед снятием стекла, в нижнем углу, с наружи автомобиля, необходимо снять, поддев отверткой, накладку окантовки.

На этом ремонтные работы по замене переднего ветрового и заднего лобового стекла ваз 2106 завершены.

Лобовое стекло ВАЗ 2106 является самым уязвимым из всего остекления автомобиля, поэтому прибегать к его замене приходится чаще всего. Даже небольшой скол, полученный от камешка или шипа, может со временем разойтись и образовать трещину по всей площади, в результате чего замены не избежать. Процедура замены лобового стекла не сложная и это можно сделать своими силами, имея под рукой лишь пару плоских отверток. Желательно большого размера, чтобы площадь подхвата была побольше. Я использовал ударные, так как они довольно-таки широкие и отлично подошли для выполнения этого ремонта:

Первым делом снизу по центру резинки необходимо поддеть «замок» и извлечь его, а затем поддеть отверткой окантовку:

И затем рукой тянем за нее, снимая окантовку по всему периметру стекла:

Теперь о процессе демонтажа. Я лично проделывал данную операцию несколько раз и начинал поддевать его с левого верхнего угла. Сначала вставляем одну отвертку, чтобы уплотнительная резинка вышла из зацепления с кузовом изнутри.

Затем с внутренней стороны аккуратно надавливая на край резинки отверткой, пропихиваем ее наружу небольшими участками (по 1 см примерно):

Чтобы не было проблем, необходимо освободить половину стекла с внутренней стороны от резинки, то есть пропихнуть ее наружу, как показано на фото выше. То есть, сверху доходим таким образом где-то до зеркала заднего вида, и снизу соответственно до середины панели приборов. После этого с наружной стороны поддеваем часть лобового и аккуратно тянем его на себя, потихоньку расшатывая из стороны в сторону. Обратите внимание, что особого усилия быть не должно. Если стекло не поддается, то не нужно применять много силы, лучше еще по несколько сантиметров извлечь резинку.

Стекло вынимается вместе с резинкой и после этого можно устанавливать нового на прежнее место.

Если будете покупать новое, то на ВАЗ 2106 заводское, производства БОР можно купить по цене 1200 рублей или 1500 руб. с черной полосой сверху. Установка проводится в обратной последовательности и также необходимо действовать предельно осторожно, чтобы не повредить стекло.

1. Снимите напольный коврик багажного отделения

2. Снимите крышку отсека для хранения запасного колеса.

4. Снимите отделку порога фронтальной двери, как показано на рисунке.

5 Снимите центральную боковую отделку салона, как показано на рисунке

6. Снимите отделку порога задней боковой двери.

Модели без дополнительных задних сидений.

Модели с дополнительными задними сиденьями.

7. Снимите уплотнитель задней боковой двери.

8 Снимите отделку порога задней двери.

а) С помощью специнструмента снимите пистоны, как показано на рисунке. б) С помощью отвертки отверните пистоны. в) Снимите отделку порога задней двери, как показано на рисунке,

9 Снимите боковую отделку багажного отделения. а) (Модели с дополнительными задними сиденьями)

С помощью отвертки снимите отделку нижнего крепления ремня безопасности дополнительных задних сидений.

Примечание: перед внедрением обмотайте отвертку защитной лентой,

б) (Модели с дополнительными задними сиденьями) Отверните болт и снимите нижнее крепление ремня безопасности дополнительных задних сидений. в) С помощью специнструмента отсоедините пистоны и снимите боковую отделку багажного отделения.

г) (Для правой боковой отделки багажного отделения) Отсоедините разъем.

10. Снимите отделку задней стойки

а) (Модели с дополнительными задними сиденьями) С помощью отвертки снимите крышку верхнего крепления ремня безопасности дополнительных задних сидений

Примечание: перед внедрением обмотайте отвертку защитной лентой.

б) (Модели с дополнительными задними сиденьями)

С помощью отвертки снимите отделку крепления ремня безопасности дополнительных задних сидений, отверните болт и снимите верхнее крепление ремня безопасности

Примечание: перед внедрением обмотайте отвертку защитной лентой.

в) Отверните болт и снимите верхнее крепление ремня безопасности задних сидений.

г) С помощью специнструмента отсоедините пистоны, как показано на рисунке, и снимите отделку задней стойки.

11, Снимите фронтальное боковое стекло.

а) Протяните струну из салона

б) Закрепите концы струны на деревянных брусках

в) С помощью струны срежьте слой клея и пистоны.

г) Снимите стекло. Внимание: при срезании оставляйте как можно больше клея на кузове

Заднее боковое стекло. 1. ремень безопасности дополнительных задних сидений (модели с дополнительными задними сиденьями), 2. отделка порога задней двери, 3. напольный коврик багажного отделения, 4. крышка отсека для хранения запасного колеса, 5. задний ремень безопасности, 6. отделка крепления ремня безопасности дополнительных задних сидений, 7. уплотнитель задней боковой двери, 8. центральная боковая отделка салона, 9. отделка порога фронтальной двери, 10. отделка порога задней боковой двери, 11. боковая отделка багажного отделения, 12. пистон, 13. заднее боковое стекло, 14. уплотнитель заднего бокового стекла, 15. отделка задней стойки.

1. Очистите и выровняйте контактную поверхность кузова.

2. Если снятое стекло будет устанавливаться, то нужно его очистить.

3. Установите уплотнитель, как показано на рисунке

4. Нанесите праймер на незащищенную часть кузова.

5. Нанесите праймер на контактную поверхность стекла

6. Используя шприц, нанесите клей на все контактные поверхности стекла, как показано на рисунке

Внимание: удостоверьтесь в том, что установка стекла будет закончена в течение времени использования клея.

8 Проверьте и убрите негерметичности соединения

9. Установите снятые детали в порядке, оборотном снятию.

Снятие переднего и заднего лобовых стекол на автомобиле ваз 2106 производят в случае их замены на новые, при кузовных работах, например при покраске автомобиля или для их тонировки. Для снятия стекол нам потребуется помощь помощника, а так же одеяло или что-то наподобие, отвертка, отрезок шнура диаметром где-то 4-6мм. и длиной около 5 метров.

Если все есть, то можно приступать к ремонту:

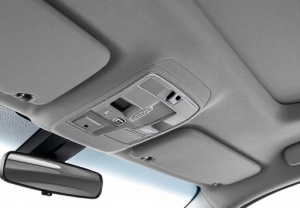

• Первым делом в салоне автомобиля необходимо снять все детали декоративного интерьера, которые будут нам мешать. В первую очередь это декоративные накладки передних боковых стоек, снимите внутреннее зеркало заднего вида (см. Замена зеркал заднего вида ваз 2106), снимите солнцезащитные козырьки, снимите верхнюю декоративную накладку потолка.

• Теперь, начиная с верхнего правого угла (как вам удобно, можно и с обеих сразу), подденьте отверткой край уплотнителя и сдвиньте его за фланец кузова и далее уже вручную отжимайте уплотнитель, одновременно надавливая на стекло. Проделывая данную операцию, необходимо вывести верхний угол стекла вместе с уплотнителем из проема кузова и отжать угол стекла от кузова изнутри.

• Снаружи автомобиля, подденьте отверткой окантову лобового стекла (замок) и выведите его из уплотнителя. Далее, предворительно отогнув стеклоочистители, необходимо отвести от кузова верхнюю и боковую стороны стекла и снять стекло, положив на капот, с зараннее подстеленым одеялом или любым другим материалом.

Теперь, когда мы сняли переднее лобовое стекло, нам необходимо:

• Снять с него резиновый уплотнитель, снимать начинаем с середины. Проверьте уплотнитель на наличие механических повреждений и при необходимости поменяйте его на новый. Так же не допускается затвердевание резины уплотнителя. Очищаем уплотнитель и край стекла от грязи и ржавчины.
• Проверьте и при необходимости очистите пазы уплотнителя от грязи, герметика и другого мусора.
• В уплотнителе найдите и очистите дренажные отверстия.

Устанавливаем новое лобовое стекло на автомобиль ваз 2106. Придерживайтесь нижеследущей последовательности действий:

• Установите уплотнитель на новое стекло, начиная с нижних углов.
• Далее возьмите зараннее подготовленный шнур и вложите его в паз уплотнителя, который одевается на фланец в проеме кузова. Вложив шнур по кругу, обеспечьте его перекрытие с противоположным концом где-то на 20см.

• Разведите мыльный раствор и кисточкой обильно промажьте уплотнитель и внутренний проем кузова, куда будет садиться стекло.
• Вдвоем с напарником установите стекло обратно в проем, так чтобы паз уплотнителя в месте выхода шнура сел на фланец проема и концы шнура располагались в салоне автомобиля.
• Теперь один человек остается в салоне и медленно начинает вытягивать шнур, так чтобы кромка уплотнителя заходила за фланец проема, если кромка не заходит, то поддевайте ее отверткой, а помощник, с наружи автомобиля, легкими постукиваниями по стеклу, в том месте, где вы вытягиваете шнур, немного давит на стекло, тем самым сажая его на место.

После установки переднего ветрового стекла на место, установите все снятые детали в порядке обратном снятию.

Заднее лобовое стекло заменяется аналогично, за исключением некоторых особенностей:

• Стекло необходимо снимать начиная с нижних углов.
• Перед снятием стекла, в нижнем углу, с наружи автомобиля, необходимо снять, поддев отверткой, накладку окантовки.

Заднее стекло

Заднее стекло «шестёрки» также является кузовным элементом, посредством которого обеспечивается задняя обзорность, защита салона и находящихся в нём людей от осадков и других внешних воздействий. Снимать деталь приходится нечасто и делается это в основном с целью замены уплотнительной резины, при ремонтных работах или замене на стекло с подогревом. Стекло задка имеет размеры 1360 х 512 мм.

Как снять стекло

Последовательность работ по снятию заднего стекла похожа на процедуру с ветровым элементом, но при этом есть некоторые особенности, которые рассмотрим более детально:

1. Отвёрткой поддеваем элементы в нижних углах уплотнителя.

Установка заднего стекла производится по аналогии с лобовым.

Тонировка заднего стекла

Затемнение заднего стекла происходит в той же последовательности и при помощи тех же инструментов, что и ветрового. Для облегчения нанесения тонировочной плёнки в местах изгибов, некоторые автовладельцы разделяют её на три продольные полосы.

Обогрев заднего стекла

Шестая модель «Жигулей» хоть и оснащалась обогревом заднего стекла, но только последних годов выпуска. Такая опция является совсем не лишней, поскольку позволяет избавляться от запотевания стекла в сырую и морозную погоду, тем самым улучшая обзорность. Поэтому многие владельцы «шестёрок» стремятся поставить на свои авто такое стекло. Для подобного переоборудования понадобится:

• стекло с обогревом;
• клеммы — широкие и под болт;
• предохранители;
• провода;
• реле (РС527 или аналог) и колодка под него;
• гайка;
• резиновые трубочки;
• кнопка включения/выключения.

Устанавливаем стекло с обогревом также как и обычное, после чего подключаем его следующим образом:

1. Снимаем минусовую клемму с АКБ.
2. Демонтируем приборный щиток и врезаем в него кнопку.

Решётка на заднее стекло

Иногда можно встретить классические «Жигули» с решётками на задних стёклах. Раньше этот элемент был более популярен, но и сегодня некоторые владельцы стремятся установить его на свои авто. Основные цели, которые преследуются при монтаже такой детали, следующие:

• стекло меньше загрязняется;
• в солнечные дни салон меньше нагревается;
• уменьшается вероятность быть ослеплённым движущимся сзади транспортом.

Что касается недостатков, то они также присутствуют и сводятся к проблемной чистке стекла по углам от мусора, грязи и снега. Монтаж решётки состоит из таких шагов:

1. Демонтируем стекло.
2. Ставим решётку под уплотнитель.
3. Заправляем шнур и устанавливаем стекло на место.
