Штатная охранная сигнализация есть практически на всех автомобилях Лада. По функциональности она уступает охранным комплексам от Starline, Tomahawk и др. Но при желании можно расширить ее возможности, например, подключить к штатной сигнализации датчики удара, объема, наклона или перемещения.
Потребуется: купить датчик (удара или объема) от любой сигнализации. Их много, но способ подключения аналогичен (назначение контактов датчика смотрите в инструкции из комплекта).
В зависимости от комплектации на автомобиль Лада может устанавливаться различные типы блоков управления электропакетом (БУЭ). Например, в комплектации «Норма» Калины/Гранты установлен блок АПС-6, который находится под задним левым сиденьем. Схема подключения 3-х контактного датчика удара следующая
- 1 контакт датчика удара подключаем к 1 контакту БУЭ
- 2 контакт — к массе (или контакт 6 БУЭ)
- 3 контакт — к 12 контакту БУЭ
Для 4-контактного датчика два провода можно совместить в один:
В случае использования нескольких датчиков, например, датчика удара и датчика объема, следует использовать диоды (т.к. на БУЭ используется только один вход).
На «люкс» версиях Приоры применяется другой БУЭ, который располагается под панелью (рядом с ЭБУ). Подключение выполняем к разъемам на тыльной стороне блока (разъем для подключения взяли от ПК) по схеме:
Установка датчика Датчик удара рекомендуется крепить к металлу кузова, при этом надежно фиксировать.
После постановки на охрану датчик начинает работать не сразу, а только через 30 секунд. После удара по кузову или колесу датчик удара сработает и заработает клаксон.
А вы дорабатывали штатную сигнализацию автомобилей Лада Приора, Калина или Гранта аналогичным образом? Напомним, есть возможность заменить штатный ключ на выкидной.
Современное авто состоит из огромного количества сложных систем. Система пассивной безопасности SRS Airbag является почти важнейшей в машине, ведь от свойства ее работы в аварийной ситуации зависит здоровье и жизнь людей. Если она ломается, на приборной панели зажигается соответственная лампочка. Эта лампочка обычно вызывает панику у водителей, ведь она свидетельствует о том, что подушки безопасности для которого предназначена конструкция трагедии бывают вариации не сработать. Сейчас мы подробнее познакомимся с системой SRS, узнаем, что делать, если загорелась лампочка подушки безопасности, и разглядим несколько определенных примеров жизни автолюбителей.
В любых современных машинах в салоне встречаем маркировку SRS. Что это означает? Даная аббревиатура расшифровывается как Supplementary Restrain System, что на российском значит «Развернутая система безопасности». Нередко к ней добавляют фразу Air bag, которая переводится как «подушка безопасности». Конкретно подушки являются основным атрибутом бухгалтерской системы. Однако не считая их, SRS означает также:
- Ремни безопасности.
- Натяжительные приспособления.
- Датчики удара.
- Пиропатроны.
- Электрическую систему управления.
Так же как и другой авто узел, система безопасности может выйти из строя при поломке одной маленькой детали по другому утраты надежной связи меж элементами.
Когда датчик фиксирует удар, он передает в систему аварийный сигнал, и подушки раскрываются. От момента удара до раскрытия подушек проходит 30-35 миллисекунд. В современных авто стоят особые батареи, которые вводят систему в действие даже тогда, когда основная батарея повреждена.
Если на приборной панели автомобиля загорелась лампочка подушки безопасности, означает, в системе появилась какая-то неувязка. Индикатор может пылать повсевременно или мигать с определённой периодичностью, сообщая водителю тем код ошибки.
Устройство подушки безопасности
Подушка airbag — эластичная основа, которая при ДТП наполняется газом.
В комплекс узлов входит также система управления и газогенератор. В роли смазки материала, гарантирующей четкое открытие, выступает крахмал или тальк.
Задача газогенератора — наполнить подушку газом при столкновении. В комплексе газогенератор и оболочка формируют airbag.
Конструкции подушек безопасности классифицируются:
- По характеру действия — с одно — и двухступенчатым срабатыванием;
- По форме — в виде трубки или купола;
- По типу образования газа — гибридные или твердотопливные.
В основе твердотопливного генератора — заряд топлива, пиропатрон и корпус. Заряжается airbag специальным составом, в основе которого диоксид кремния, нитрат калия и азид натрия.
Топливо загорается от действия пиропатрона, после чего образовывается газ.
В гибридном газогенераторе главные комплектующие — пиропатрон, корпус, газовый и твердотопливный заряд.
После столкновения подушки airbag наполняются сжатым газом, выбрасывающим твердотопливный заряд.
Задача системы управления — объединить устройства (блок управления, датчики удара, пиропатрон) и гарантировать их четкое срабатывание.
Как срабатывает подушка при ДТП?
Подушка безопасности срабатывает в момент столкновения с другим предметом или транспортным средством.
С учетом места удара срабатывают фронтальные или боковые airbag. Как только сила удара выше предельного уровня (задается программно), датчики удара направляют команду к блоку управления.
Последний собирает информацию, анализирует ее и решает — раскрывать подушки безопасности или нет. Описанные действия происходят за доли секунды.
С учетом анализа тяжести и типа аварии работает вся или только часть системы. Иногда достаточно срабатывания только натяжителей ремней безопасности или они работают в комплексе с подушками.
От управляющего блока подается команда на включение газогенератора конкретной подушки безопасности. При этом время срабатывания — 30-40 мс. За этот период газогенератор гарантирует раскрытие и наполнение подушки газом.
Как только airbag касается тела человека, она разрывается и спускается.
Срабатывают фронтальные airbag при выполнении ряда условий:
- Возгорание автомобиля;
- Повышение заданной силы удара при лобовом столкновении;
- Падение транспортного средства;
- Резкий наезд на стенку ямы, бордюр или край тротуара;
- Удар в торцевую часть автомобиля (косое лобовое столкновение);
- Жесткое падение на колеса после «прыжка».
Стоит знать, что срабатывание фронтальных подушек не происходит в следующих случаях — при опрокидывании машины, боковом ударе или контакте сзади.
В программе автомобилей заложено, что перед открытием airbag анализируется скорость замедления машины и движения в момент столкновения, наличие подключенных ремней безопасности и так далее.
Более подробно по этой теме смотрите тут https://autotopik.ru/obuchenie/503-kak-rabotaet-podushka-bezopasnosti.html.
Проверяем подушки безопасности
Сразу после покупки б/у авто, новый владелец железного коня должен убедиться не только в работоспособности своего приобретениея, но и проверить подушки безопасности. В первую очередь стоит убедиться в том, что они вообще предполагаются для данной модели машины. Об этом будут свидетельствовать соответствующие надписи SRS или Airbag на «баранке» и панели «торпедо». Вокруг этих аббревиатур не должно быть сколов или царапин, так как это означает, что защитный аксессуар уже был использован и не факт, что прежний владелец позаботился о дорогостоящей услуге по заполнению пневмоподушек газом. Однако, даже если переустановка изделия была все же произведена, нет гарантии, что процедура выполнена корректно.
Полезно! Срок годности подушек обычно составляет от 10 до 14 лет (в зависимости от модели, марки и года выпуска машины). После этого срока патрон разряжается и изделие приходит в негодность.
Также стоит обратить внимание на стекла (особенно на лобовое). Если они менялись, то вероятнее всего подушка безопасности уже использовалась.
Стоит обратить внимание на дату изготовления ремней безопасности. Данные должны совпадать на всех сиденьях. Если эти элементы были заменены, то возможная причина – сильный удар, который также провоцировал открытие «аэрбега».
Кроме этого, есть еще несколько способов, как проверить наличие и работоспособность подушек:
- Включить зажигание и дождаться появления на приборной панели надписи «аэрбег», которая должна исчезнуть через несколько секунд.
- Если в авто есть специальный разъем для диагностики работы систем (обычно расположен под рулем), то необходимо завести двигатель, подождать 30 секунд и закрыть контакты 4 и 13 при помощи обычной канцелярской скрепки. После этого кнопки на приборной панели должны начать моргать. Если на одной из них отображается человек с подушкой, и эта кнопка моргает чаще остальных, то это говорит об ошибке получаемого кода. Если лампочка и вовсе не подает признаков жизни, то это свидетельствует о том, что продавец авто вообще отключил этот модуль.
Как действовать, если подушка безопасности раскрылась?
Автолюбители часто теряются и не знают, как поступить при открытии airbag. На многих автомобилях (Лада Гранта и Приора, Форд Фокус 2, Лада Приора, Опель Астра и других), придется выполнить следующие манипуляции:
- Установить новые подушки безопасности, поменяв те, что уже сработали;
- Подкорректировать «мозги» системы управления, то есть блока, который отвечает за SRS. Вместо ошибки устанавливается дамп новой машины (как будто и не было аварии);
- Установить специальную обманку (заглушку).
Проблема в том, что у каждого производителя информация засекречена, что заставляет автолюбителей покупать новый блок управления для airbag. Кроме этого, подушки безопасности часто привязываются к VIN-номеру или модели транспортного средства.
Если же отправиться на СТО, то стоимость восстановительных работ «бьет» по кошельку.
Автолюбители с опытом копируют дамп системы безопасности и записывают его на выносное устройство памяти.
Данные хранятся до продажи. Если машина попала в ДТП, то специалисту проще восстановить систему.
В этой ситуации покупается микросхема и программатор, после чего устройство прошивается. Средние затраты на такую работу — от 5-7 тысяч рублей.
Снятие подушки безопасности водителя
Работу проводим при замене подушки безопасности и при снятии рулевого колеса.
Перед снятием подушки безопасности отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. После этого необходимо выждать не менее 10 мин, для того чтобы разрядился конденсатор активатора подушки. Подушка безопасности крепится на рулевом колесе…
…двумя пластмассовыми крючками 1 и двумя пластмассовыми фиксаторами 2.
Крючки подушки входят в зацепление с двумя пружинными фиксаторами 1, а фиксаторы подушки входят в углубления 2 на рулевом колесе (для наглядности показано со снятой подушкой). Устанавливаем рулевое колесо в положение прямолинейного движения автомобиля и, вынув ключ из выключателя зажигания, фиксируем это положение.
Тонкой отверткой или другим подходящим инструментом прокалываем отверстие, намеченное на рулевом колесе. Аналогично прокалываем отверстие с другой стороны рулевого колеса. Через отверстия двумя отвертками…
…отжимаем пружинные фиксаторы (для наглядности показано при снятой подушке)… …и, потянув подушку на себя, выводим крючки подушки из зацепления с фиксаторами на рулевом колесе. Тянем подушку на себя и, преодолевая сопротивление пластмассовых фиксаторов подушки, выводим их из углублений рулевого колеса.
Отводим подушку безопасности от рулевого колеса…
…и отсоединяем наконечники двух проводов от выводов выключателя звукового сигнала.
Поддев отверткой, выдвигаем фиксатор из колодки проводов…
…отсоединяем колодку от разъема подушки…
…и снимаем подушку безопасности. Демонтированную подушку безопасности следует хранить в месте, защищенном от влаги и чрезмерного нагрева, положив ее накладкой вверх.
Не разбирайте и самостоятельно не ремонтируйте подушку безопасности. Подсоединив колодку проводов к разъему подушки, вставляем фиксатор в колодку. Подсоединяем наконечники проводов к выводам выключателя сигнала. Устанавливаем подушку на рулевое колесо так, чтобы фиксаторы подушки вошли в углубления рулевого колеса, а крючки подушки – в соответствующие отверстия рулевого колеса. Нажимаем на подушку до защелкивания крючков подушки фиксаторами рулевого колеса.
Статистика аварий свидетельствует, что подушка безопасности снижает уровень смертности в среднем на треть. Известны случаи, когда серьезное столкновение заканчивалось легким ушибом, благодаря открытию airbag. Но что делать после срабатывания подушки безопасности на Опель Астра, Лада Гранта или Приора, а также на других автомобилях? Как устранить ошибку?
Можно ли ездить без подушек безопасности?
Автолюбители часто задают вопрос касательно эксплуатации машины при наличии неисправных (открывшихся) подушек airbag или сработавшем индикаторе неисправности.
Загорание значка свидетельствует, что один из датчиков вышел из строя. Это значит, что вероятность несрабатывания подушки при ДТП выше. Индикатор горит и в случае, когда устройство уже сработало и вместо него установлена «заглушка».
Ездить с такими ошибками разрешается (техническая часть автомобиля не страдает). Другое дело, что уровень безопасности падает. Остается риск, что airbag не выполнит поставленной задачи.
Что делать со сработанными ремнями безопасности?
Вместе с подушкой безопасности часто срабатывает пиропатрон ремней. Здесь варианта два — обратиться к специалистам или сделать работу собственноручно.
Во втором случае последовательность, следующая:
- Выдвигайте переднее сидение вперед до предела;
- Выкручивайте глухой край ремня от кузовной части;
- Разбирайте нижний край стоечной обшивки (там находится механизм);
- Подковыривайте заглушку на механизме регулировки;
- Демонтируйте обшивку стойки, чтобы уточнить уровень износа;
- Осторожно выкручивайте ремень и отбрасывайте его от регулятора;
- Демонтируйте устройство и отбрасывайте разъемы системы;
- Снимайте крышку и стопорный узел;
- Под пластиной из стали расположен механизм с возвратной пружиной. Последняя при работе пиропатрона срабатывает, соскакивает со своего места и фиксирует ремень;
- Сжимайте пружины и ставьте все на место.
Где Находится Датчик Подушки Безопасности На Гранте
30 Авг
Снятие блока управления подушки безопасности (блок SRS) Lada Grant VAZ 2190
инструменты:
Детали и расходные материалы:
- Масляный фильтр
- Машинное масло
- тряпье
Инструмент:
- Насадка для дюз 10 мм
- Ошейник под торцевой крышкой
- Гаечный ключ
Детали и расходные материалы:
- Блок управления подушки безопасности (BUSSNB)
1. Установите автомобиль на рабочее место, заблокируйте стояночный тормоз. Выключите зажигание.
2. Отсоедините отрицательный кабель аккумулятора от аккумулятора.
Предупреждение:
В схеме BUSNPB имеется запас аварийной мощности. Чтобы разрядить конденсаторы после выключения зажигания, подождите не менее 10 секунд перед выполнением каких-либо работ.
Извлечение блока управления SNPB
3. Снимите центральную консоль напольного покрытия, как описано здесь.
4. Отсоедините башмак (1) от блока управления (2) SNPB.
На панели загорелась лампочка подушки безопасности.
На панели загорелась лампочка подушки безопасности. Чем это грозит и что может произойти? В чем причина.
Как снять водительскую подушку безопасности на ЛАДА ГРАНТА
В один день при включении зажигания и дальнейшей работе двигателя на панели приборов перестали показывать.
5. Снимите гайки (3) и снимите блок управления (2).
Установка блока управления SNPB
6. Установите блок управления в порядке, обратном снятию. При установке блока автоматического управления стрелка на крышке устройства должна быть направлена вдоль направления движения транспортного средства. Момент затяжки гаек BUSSBP от 7 до 8 Нм (от 0,7 до 0,8 кгсм).
Заметка:
Блок управления SNPB доставляется в запасные части в заблокированном состоянии. После замены блока управления его необходимо разблокировать.
7. После выполнения удаления / установки компонентов SNPB подключите клемму заземления к аккумулятору.
Предупреждение:
Во время подключения клеммы заземления к батарее зажигание должно быть выключено. В этом случае никто не должен находиться в машине.
Тестирование производительности SNPB
Предупреждение:
По соображениям безопасности первое зажигание на автомобиле с замененным модулем подушки безопасности водителя должно выполняться следующим образом:
- откройте дверь водителя;
- не садясь на сиденье, правой рукой, поместив его под рулевое колесо, включите зажигание, а глава специалиста, выполняющего эту операцию, не должна находиться между рулевым колесом и сиденьем водителя.
После включения зажигания при отсутствии неисправностей предупредительная лампа ремня безопасности водителя должна включаться на 3-4 секунды и выключать.
Выключите зажигание. Нажав крышку MFP в зоне символа звукового сигнала, убедитесь, что имеется звуковой сигнал.
autoruservis.ru
Что делать, если после срабатывания подушки безопасности авто не заводится?
На многих моделях авто (Лада Гранта или Приора, Форд Фокус 2, Опель Астра и других), после срабатывания airbag отключаются форсунки. Это сделано для безопасности и исключения возгорания автомобиля.
Чтобы восстановить подачу топливной смеси, стоит обратиться к специалистам (восстановить подачу горячей смеси собственноручно вряд ли выйдет).
Иногда спасает отключение аккумулятора на 6-10 минут (отбрасывание клеммы). Кроме этого, ряд производителей устанавливают кнопки разблокировки.
Как убрать ошибку?
На многочисленных форумах автолюбители рассуждают, как убрать ошибку после срабатывания подушек безопасности. Это логично, ведь ездить с горящей лампой — удовольствие неприятное и опасное.
При загорании индикатора стоит предпринять следующие меры:
- Проверить работу airbag при пуске мотора;
- Сделать диагностику на факт ошибок, определить код. Сделать такую работу часто реально только на СТО;
- Поменять или отремонтировать airbag;
- Обновить модуль системы.
Известны случаи, когда лампочка горит из-за недостаточного контакта или из-за отсутствия подушек, демонтированных после ДТП.
В идеале меняется часовая пружина, блок управления, проводка, ремни и airbag. Как упоминалось, затраты снижаются при покупке узлов с разборки.
Чтобы временно «потушить» лампочку, допускается установка «заглушки» (специального сопротивления на 2,0 — 2,2 Ом).
- Отключить АКБ, установить блок управления и часовую пружину. Вместо airbag устанавливается эквивалентное сопротивление на 2,2 Ом;
- Подключить АКБ и проверить, мигает лампа или нет;
- Стереть краш-дату с блока управления подушек безопасности;
- Отправиться на сервис для обнуления ошибки в блоке управления с помощью сканера. Если все правильно, то лампочка гореть не будет, то есть она загорается ненадолго и гаснет.
Структура управления подушками безопасности
Современные системы управления подушками безопасности конструктивно просты и состоят из следующих элементов:

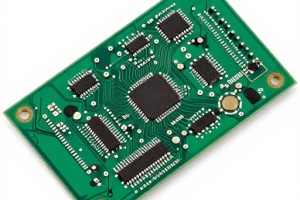

- ЭБУ (электронный блок управления). Основной его элемент – трехмерный акселерометр, по которому рассчитывается замедление автомобиля при ударе по разным осям. Нужно иметь в виду, что команда на пиропатроны подушек выдается только при резком замедлении на движущемся автомобиле, поэтому жалобы на якобы неисправные подушки безопасности, не сработавшие на малой скорости, на самом деле беспочвенны. Также блок управления считывает информацию с ряда дополнительных датчиков, описанных ниже.
- Датчики удара – элемент устаревших систем Airbag, не имевших встроенного в ЭБУ акселерометра. Такие датчики крепились либо в районе бампера, и реагировали на критическую деформацию, либо в передней части салона, и подавали сигнал о резком замедлении. Они позволяли определить только факт удара в ту сторону, где были расположены, из-за чего неприменимы на современных автомобилях с множеством подушек безопасности, срабатывающих в зависимости от направления удара.
- Подушки безопасности. Они состоят из эластичной оболочки, наполняемой газом при подрыве пиропатрона электрическим сигналом. Единственная неисправность подушки, которую может отследить ЭБУ – это значительное изменение сопротивления цепи поджига пиропатрона относительно заданного, то есть, короткое замыкание цепи или обрыв. Если причиной зажигания контрольной лампочки подушек безопасности стал зафиксированный обрыв цепи, погасить ее на ряде автомобилей можно, убрав эту подушку либо другой элемент из меню конфигурации системы с помощью диагностического сканера.
- Вспомогательные исполнительные механизмы. Наиболее распространенными являются преднатяжители ремней безопасности. Они представляют собой пиропатроны, которые перед срабатыванием подушки безопасности, прижимают человека к спинке кресла. При этом преднатяжитель сработает только в одном случае – если ремень безопасности выпущен на достаточную длину (определяется по датчику, расположенному на катушке ремня) и защелкнут в замке. Неисправность любого из этих датчиков не только приведет к загоранию контрольной лампы, но и блокировке соответствующего преднатяжителя.
- Дополнительные датчики. К их числу относятся датчики пристегнутых ремней, выключатель фронтальной подушки безопасности переднего пассажира и так далее. Их неисправность тоже приводит к регистрации соответствующей ошибки и включению контрольной лампы на панели приборов.
- Проводка и соединительные разъемы. Чаще всего связанные с ними проблемы – это механические повреждения. Самая распространенная неисправность систем безопасности кроется в изломе соединительного шлейфа водительской подушки безопасности.
