Лада веста замена приборной панели

Как разобрать панель приборов Лада Веста

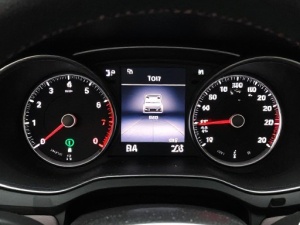

Щиток приборов на Весте имеет современный дизайн. Основные показания находятся в трех больших колодцах и подсвечиваются при помощи SMD-диодов. В случае необходимости эту подсветку можно заменить, но для этого придется сначала разобрать комбинацию приборов Весты.

Как снять приборную панель мы рассматривали ранее. После этого инструментов больше не потребуется, т.к. абсолютно все держится на защелках и фиксаторах. Ни одного винта крепления нет. Чтобы снять стекло придется отщелкнуть несколько фиксаторов по периметру панели приборов:

Далее демонтируем маску (накладка в виде колодцев), освобождая защелки от зацепления:

Наверное, самое сложное во всем процессе — это снять стрелки комбинации приборов. Их следует выкручивать против часовой, и с хорошим усилием, на себя. Очень аккуратно, можно легко сломать ограничитель шестерёнки!

Теперь можно снять заднюю крышку. Отщелкиваем фиксаторы, указанные на фото. При необходимости можно снять накладки с механизмов управления стрелками:

Теперь можно доставать из корпуса приборки плату, которая удерживается фиксаторами:

Снимаем накладку панели приборов, подцепляя ее с одного из краев:

Штатный бортовой компьютер демонтируем после того, как отсоединим его разъем:

Для подсветки шкал спидометра, тахометра, стрелок, БК и других показаний используются SMD светодиоды. Некоторые из них показаны на фото:

Сборка щитка приборов производится в обратной последовательности. По окончанию проверяем работу с помощью автотеста. Также рекомендуется проклеить колодцы, чтобы в дальнейшем не было скрипов.

Категории товаров, которые вам могут быть интересны на основании статьи «Как разобрать панель приборов Лада Веста»:

Снятие панели приборов

Если неисправность приборов точно связана с выходом из строя элементов «приборки», можно приступать к ее демонтажу. Для работы понадобится отвёртка (фигурная и плоская), а также ключ-шестигранник. Процедура выглядит так:

1. Открыть капот и отсоединить клеммы от аккумулятора. Так бортовая сеть будет обесточена, и короткое замыкание в приборной панели исключается.
2. Открутить отвёрткой два самореза, фиксирующих приборку.
3. Верхнюю часть выдвинуть на себя до щелчка. Затем можно снять приборную панель в сборе.

Теперь можно начинать разбирать комбинацию приборов. Для этого нужны те же инструменты. Слева и справа расположены саморезы крепления – выкрутите их. Теперь, не задевая провода, следует потянуть комбинацию на себя и отсоединить колодку проводов в верхней правой части. При монтаже не перепутайте распиновку. Теперь щиток приборов полностью снят, можно осмотреть его на предмет сгоревших деталей.

Сигнальные индикаторы проверяют мультиметром.

Чтобы установить панель на место, нужно повторить все действия в обратном порядке. Снятие можно осуществить своими руками, не прибегая к помощи специалистов. А вот при отсутствии соответствующих навыков диагностику лучше доверить профессионалам, примерная стоимость такой услуги составит 1000-2000 рублей. Во время демонтажа можно провести проклейку торпедо, чтобы панель не скрипела.
