Двигатель Ваз 2170 Приора

Особенности двигателя, обзор

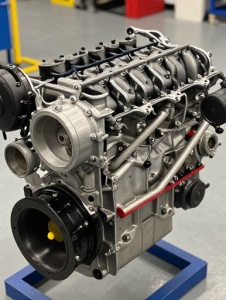

Двигатель ВАЗ 21126 может применяться для установки на автомобиль ВАЗ 2170 «Lada Priora» и ее модификации.

Он разрабатывался одновременно с ДВС ВАЗ 11194. Не смотря на разный рабочий объем этих моделей, большинство узлов и систем двигателя совпадают. Одной из основных задач при создании этих двигателей, было добиться значительного повышения ресурса работы основных узлов. За основу был взят ДВС ВАЗ 21124. Использование новых технологий и конструкторских решений позволило производителю повысить ресурс двигателя.(смотреть «Блок цилиндров»)

Диаметр цилиндров двигателя ВАЗ 21126 – 82 мм. Высота блока составляет 197,1 мм (расстояние от оси вращения коленчатого вала до верхней плоскости блока цилиндров). Конструктивно он не отличается от блока 11193-1002011, используемого на двигателе ВАЗ 21124. Основное отличие блока ВАЗ 21126 заключается в качестве обработки стенок цилиндров и увеличинная высота блока. Хонингование цилиндров осуществляется по технологии фирмы Federal Mogul, что обеспечивает получение более качественных рабочих поверхностей. Блок получил новый индекс — 21126-1002011. Чтобы не перепутать, на блоке присутствует соответствующая маркировка и окрашен он в серый цвет. Для диаметров цилиндра блока 21126 определены три класса размеров через 0,01 мм (А, В, С). Маркировка класса цилиндра выполнена на нижней плоскости блока.

На двигателе используется коленчатый вал модели 11183-1005016. По посадочным размерам вал соответствует валу ВАЗ 2112. Но коленчатый вал 11183 имеет увеличенный радиус кривошипа — 37,8мм., а ход поршня – 75,6мм. Для отличия, на щеке противовеса, выполнена маркировка — указана модель «11183». Шкив зубчатый коленчатого вала является оригинальным и имеет индекс 21126. Профиль зубьев шкива рассчитан под ремень ГРМ с полукруглым зубом. Для предотвращения соскальзывания ремня шкив с одной стороны имеет реборду (поясок) а с другой стороны устанавливается специальная шайба. На вал установлен демпфер модели 2112, для привода генератора и навесных агрегатов. Демпфер (шкив) коленчатого вала совмещен с задающим зубчатым диском. Зубчатый диск позволяют датчику отслеживать положение коленчатого вала.

Для привода генератора (и насоса гидроусилителя) применяется поликлиновый ремень 2110-1041020 – 6РК1115(1115мм). На двигателях без установленного насоса ГУР применяется ремень 2110-3701720 -– 6РК742(742мм.). Если на автомобиль установлен кондиционер, то для привода этих агрегатов применяется ремень 2110-8114096 — 6РК1125(1125мм).

Разработкой шатунно-поршневой группы занималась фирма Federal Mogul. Была разработана новая облегченная конструкция. Масса комплекта «поршень-шатун-палец» снизилась более чем на 30% по сравнению с комплектом модели 2110.

Номинальный диаметр поршня -82мм. Высота поршня уменьшилась. Предусмотрено применение более тонких поршневых колец производства фирмы Federal Mogul. На днище поршня имеются четыре лунки малой глубины. Отверстие под шатунный палец имеет смещение от оси поршня на 0,5мм. Диаметр отверстия под поршневой палец – 18мм. Палец фиксируется в поршне стопорными кольцами. Верхняя головка шатуна устанавливается в поршень с минимальным зазором. Этот зазор гарантирует минимальное осевое смещение шатуна с поршнем вдоль шатунной шейки коленчатого вала.

Шатун сделан более тонким и боковые стороны нижней головки шатуна не имеют контакта с коленчатым валом. Такая конструкция позволила существенно снизить потери на трение. При установке классы точности поршней должны соответствовать классам цилиндров блока. Маркировка класса осуществляется на днище поршня.

Шатун 11194 имеет облегченную удлиненную конструкцию и изготавливается с использованием новой технологии. Длина шатуна составляет 133,32мм. Крышка шатуна изготавливается путем излома части заготовки шатуна. Совмещение поверхностей, полученных таким способом, позволяет при совместной обработке двух частей шатуна добиться высокой точности для отверстия под шатунную шейку вала. Для крепления крышки шатуна применяются болты новой конструкции. Не допускается повторное использование болтов после разборки шатуна. Для нового шатуна применяются новые шатунные вкладыши шириной – 17,2мм.

Поршневые кольца на 82мм. Кольца, устанавливаемые на новых поршнях, являются более «тонкими» в сравнении с традиционными вазовскими. Высота колец:1,2мм – верхнее компрессионное, 1,5мм — нижнее компрессионное, 2мм – маслосъемное.

Наружный диаметр поршневого пальца 21126 – 18 мм., длина — 53 мм.

Головка цилиндров 21126-1003011 шестнадцатиклапанная и отличается от головки мод. 2112 увеличенной площадкой на передней поверхности головки для размещения нового механизма натяжения ремня ГРМ. Увеличена площадка фланцев выпускного трубопровода. Стаканы свечных колодцев отлиты заодно с головкой.

Распределительные валы, клапана, пружины и гидротолкатели осталась от двигателя 2112.

Гидротолкатели клапанов автоматически компенсируют зазоры в приводе клапанов, что позволяет в процессе эксплуатации не регулировать зазоры в клапанном механизме.

На двигателе применяется новый автоматический механизм натяжения зубчатого ремня ГРМ с роликами новой конструкции. В результате перехода на зубчатый ремень фирмы Gates с новым профилем на двигателе используются новые шкивы распределительных валов, шкив водяного насоса и шкив коленвала. Профиль шкивов соответствует ремню ГРМ с полукруглым зубом.

Ремень ГРМ фирмы Gates 76137 х 22 мм (137 зубьев полукруглой формы). Ширина 22 мм. Для зубчатого ремня производителем определен ресурс в 200 тыс. км.

Для привода распределительных валов используются оригинальные зубчатые шкивы. Шкивы подвергаются маркировке меткой в виде кружка. На впускные шкивы наносится один кружок слева от установочной метки возле зубьев. Выпускной шкив помечается двумя кружками слева и справа от установочной метки, возле зубьев.

Применяется специальная двухслойная металлическая прокладка головки цилиндров толщиной 0,45мм.(21126-1003020) и с отверстиями под цилиндры диаметром 82мм.

На двигатель устанавливается новой конструкции катколлектор (11194-1203008). По сравнению с двигателем 21124 увеличен диаметр нейтрализатора. Для модификации рассчитанной на выполнение норм токсичности Евро 3, требуется установка катколлектора модели11194-1203008-10(11). Модель катколлектора 11194-1203008-00(01) обеспечивает соблюдение норм Евро-4.

Насос водяной новой конструкции (211261307010). Изменен зубчатый шкив, С целью увеличения ресурса на насосе применен новый подшипник и сальник.

Элементы системы зажигания двигателя ВАЗ 21126 соответствуют зажиганию применяемому на двигателях ВАЗ 21124 и ВАЗ 11194, На всех этих вариантах установлены, индивидуальные катушки зажигания, для каждой свечи.

Двигатели ВАЗ 21126 и ВАЗ 11194 имеют идентичные топливные системы. Топливная рампа 1119-1144010, изготовлена из нержавеющей стали. На эту рампу возможна установка форсунок «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734 (тонкие, голубые). Подача топлива в цилиндры осуществляется фазировано.

Для электронной системы управления двигателя устанавливается контроллер М 7.9.7 или ЯНВАРЬ 7.2.

Где первый цилиндр двигателя 21126 ?

Нумерация цилиндров осуществляется со стороны установки шкива коленчатого вала.

21126 какие форсунки ?

Форсунки «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734.

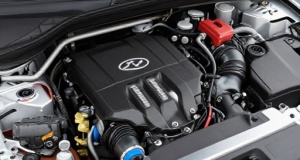

О двигателях Lada Priora 1 поколение (2007 — н.в.)

Lada Priora, автовазовская линейка автомобилей, представленная седаном ВАЗ 2170, универсалом ВАЗ 2171 и хэтчбеком ВАЗ 2172. Приора появилась на рынке 2007 году и стала заменой автомобилю ВАЗ 2110. Модель-универсал стал заменой ВАЗ 2111, а популярный в народе хэтчбек заменил ВАЗ 2112. Редкий 2112 купе заменили еще более редкой Приора Купе.

Основой Приоры стал автомобиль Lada 110, изменив дизайн внешнего вида и салона, частично доработав и техническую составляющую. С 2015 года Ладу Приора заменили Ладой Веста. С начала выпуска на Приору ставили различные двигатели. Именно двигатели, которые ставили на Lada Priora мы и рассмотрим в данной статье, а также коснемся их недостатков.

ДВИГАТЕЛЬ ВАЗ 21116/11186

Движок 21116, по сути, является доработанным силовым агрегатом 21114 1,6 л. Отличается движок ВАЗ21116 от силового агрегата ВАЗ 21114 более легкой ШПГ, производящейся Federal Mogul. На двигателе стоит блок цилиндров аналогичный блоку цилиндров ВАЗ 21126. Из положительных моментов двигателя можно отметить снижение шума и расхода топлива. Также для двигателя характерны повышенные экологичность и мощность.

Двигатель имеет ременной привод ГРМ. Движок ВАЗ 21116 1,6 л. является рядным двигателем инжекторного типа, у него четыре цилиндра и верхнее расположение распределительного вала.

НЕДОСТАТКИ ДВИГАТЕЛЯ

В части неисправностей и слабостей двигателя отмечают следующие. Двигатель шумит и стучит. Кроме того двигатель может и троить. В случае если происходит обрыв ремня ГРМ, движок может гнуть клапана. Кроме того на практике ресурс двигателя ниже того который заявляется официально.

ДВИГАТЕЛЬ ВАЗ21126

Движок 21126 является продолжением силового агрегата ВАЗ 21124, имеющий облегченную на 39% ШПГ от Federal Mogul. Это движок с уменьшенными лунками под клапана, и ремнем привода ГРМ, имеющим автоматический натяжитель. За счет этого исчезла проблема своевременного натяжения ремня. В части блока, имеем более качественную обработку поверхностей, высокие требования для хонингования цилиндров под стандарты компании Federal Mogul.

ВАЗ 21126 1,6 л. является рядным движком инжекторного типа, у него четыре цилиндра и верхнее расположение распределительных валов. В целом движок считается неплохим, особенно для города.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Владельцы отмечают неровную работу, потерю мощности двигателя. Кроме того ремень ГРМ не особо надежен. Неровная работа движка может быть обусловлена проблемами с давлением топлива, нарушением работы ГРМ, неисправностью датчиков, подсосом воздуха через шланги, неисправностью дроссельной заслонки. В случае потери мощности причину нужно искать в низкой компрессии цилиндров, износе цилиндров, поршневых колец, прогорании поршней. При обрыве ремня ГРМ движок может гнуть клапаны. Проблема решается заменой штатных поршней безстыковыми.

ДВИГАТЕЛЬ ВАЗ 21127

Движок ВАЗ 21127 1,6 л. 106 л.с. можно назвать относительно новым вазовским двигателем. Он является продолжением приоровского двигателя 21126 и базируется на том же блоке 21083 с некоторыми доработками. Это рядный двигатель, инжекторного типа, у двигателя четыре цилиндра, и верхнее расположение распределительных валов. В приводе ГРМ используется ремень. Спецификой движка ВАЗ 21127 является наличие системы впуска с резонансной камерой, объем которой может регулироваться, предназначенными для этого заслонками.

НЕДОСТАТКИ ДВИГАТЕЛЯ Движок 21127 при обрыве ремня ГРМ гнет клапаны. Кроме того двигатель шумит, стучит, троит. Владельцы отмечают неровную работу, потерю мощности двигателя. Кроме того ремень ГРМ не особо надежен. Неровная работа движка может быть обусловлена проблемами с давлением топлива, нарушением работы ГРМ, неисправностью датчиков, подсосом воздуха через шланги, неисправностью дроссельной заслонки. В случае потери мощности причину нужно искать в низкой компрессии цилиндров, износе цилиндров, поршневых колец, прогорании поршней.

ДВИГАТЕЛЬ ВАЗ 21128

Изначально 128 движок создавали на основе силового агрегата ВАЗ 21124. В отличие от последнего ВАЗ 21128 получил расточенные на 0,5 мм цилиндры, коленвал с ходом 84 мм, шатун 129 мм, облегченные поршни. В приводе ГРМ используется ремень, при обрыве которого движок рвет клапана. ГБЦ аналогична 124 двигателю, слегка модифицированы камеры сгорания.

Движок ВАЗ 21128 1,8 л. является рядным, инжекторного типа, имеет четыре цилиндра и верхнее расположение распредвалов.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Основной претензией к двигателю можно назвать отмечаемый пользователями, низкий практический ресурс. Кроме того движок подвержен значительному износу. Двигатель довольно прожорлив в отношении масла. Движок ВАЗ 21128 довольно быстро достигает состояния, при котором ему требуется капитальный ремонт. Кроме того для двигателя характерны троение, стуки и шумы во время работы. Также движок подвержен перегреву. И в целом отзывы владельцев о данном двигателе отрицательные.

• C дипломатической поддержкой. Премьера Škoda Octavia нового поколения

Смотреть все фото новости >>

Где номер на Приоре

У всех автомобилей ВАЗ номер может находиться на брызговике переднего правого крыла. Дубликат расположен в нижней части кузова. Также возможен вариант расположения в салоне недалеко от водительского места. Это зависит от модели. Расположение на более новых марках отличается от устарелых моделей. Номер содержит в себе такие показатели:

• нумерацию багажника;
• мотора;
• наибольшую массу при движении авто;
• разрешение массы с прицепом;
• максимальную нагрузку на заднюю и переднюю оси;
• вид маркировки;
• код;
• шифр для дополнительных запчастей.

Диаметр клапана приора 16 клапанов

* — параметры и размеры изделия других производителей могут отличаться от указанных.

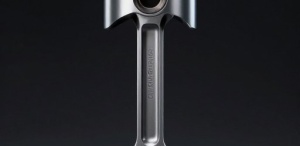

Для двигателя ВАЗ 21126 была разработана новая конструкция шатунно-поршневой группы. В разработке поршневой принимали участие специалисты фирмы Nural (Nural), входящей в состав корпорации Federal Mogul. Впервые для ВАЗовского двигателя, выбрана новая, Т-образная, конструкция поршня. Форма днища — плоская с 4-я мелкими выборками.

За счет применения «тонких» поршневых колец, удалось уменьшить высоту уплотнительного и огневого пояса. Использование в двигателе масляных форсунок, для подачи масла на внутреннюю поверхность поршня, обеспечило значительное снижение тепловой нагрузки на эту деталь. В поршне применен укороченный поршневой палец «плавающего» типа, с фиксацией стопорными кольцами и диаметром 18 мм. Это позволило, в конструкции поршня, убрать значительный объем металла в зоне бобышек, тем самым, увеличив размеры «холодильника» и уменьшив направляющие участки юбки поршня. Отвод излишков масла осуществляется в зону «холодильника», через отверстия выполненные в канавке под маслосъемное кольцо. Поршень 21126 изготавливается штамповкой(ковкой) и не имеет термокомпенсирующих элементов. Уменьшение веса шатунно-поршневой группы положительно повлияло на улучшение динамических характеристик двигателя.

Основные маркировки наносимые на днище детали.

1. Маркер ориентации — « » при установке, должен указывать направление в сторону привода распредвала

2. Маркер класса – один из символов ( « А »,« В»,« С») определяет отклонение по наружному диаметру.

3. Маркер модели «21126»

4. Маркер модели, по классификации производителя.

Основные размеры

Точность изготовления отверстия под поршневой палец обеспечивает зазор 0,001-0,002 мм и позволяет использовать палец одного размера (17,990-17,995мм).

Ряд сторонних производителей реализует поршни ремонтных размеров — 82,5 мм и 83,0 мм.

Двигатель ВАЗ 2112 – четырехцилиндровый, четырехтактный, с четырьмя клапанами на цилиндр, с двумя распределительными валами и с распределенным (фазированным) впрыском топлива. Двигатель ВАЗ 2112 разработан на базе двигателя автомобиля ваз 2110, но имеет много измененных или оригинальных деталей, что связано в первую очередь с установкой на двигатель автомобиля ВАЗ 2112 16-клапанной головки и привода двух распределительных валов, а также с другой системой подачи воздуха в цилиндры.

Клапана впуска горючей смеси и выпуска отработанных газов расположены в клапанном отсеке головки цилиндров наклонно в ряд. Положение клапанов определяется кулачковым механизмом распределительных валов .

В состав комплекта входит:

Впускной клапан: 2112-1007010-86 – 8шт.;

Выпускной клапан: 2112-1007012-86 – 8шт.

Впускной клапан предназначен для впуска в камеру сгорания топливно-воздушной смеси. Клапаны плотно прилегают к посадочному месту на головке блоке цилиндров и обеспечивают герметичное закрытие камеры сгорания. При повороте кулачкового механизма распределительного вала, кулачек нажимает на коромысло , которое в свою очередь перемещает клапан.

Выпускной клапан предназначен для выпуска отработанных газов из камеры сгорания топливно-воздушной смеси. Клапаны плотно прилегают к посадочному месту на головке блоке цилиндров и обеспечивают герметичное закрытие камеры сгорания. При повороте кулачкового механизма распределительного вала, кулачек нажимает на коромысло , которое в свою очередь перемещает клапан.

1 — шкив привода генератора (демпфер) ваз 2112; 2 — масляный насос ваз 2112; 3 — зубчатый шкив насоса охлаждающей жидкости ваз 2112; 4 — ремень привода механизма газораспределения; 5 — натяжной ролик; 6 — передняя крышка привода механизма газораспределения; 7 — поршневой палец ваз 2112; 8 — зубчатый шкив распределительного вала; 9 — сальник распределительного вала ваз 2112; 10 — задняя крышка привода распределительного вала; 11 — крышка головки блока цилиндров ваз 2112; 12 – выпускной распределительный вал; 13 — крышка подшипника распределительного вала ваз 2112; 14 — ресивер; 15 — направляющая труба; 16 — крышка маслоналивной горловины; 17- гидротолкатель ваз 2112; 18 — пружина клапана; 19- клапан ваз 2112; 20 — отводящий патрубок рубашки охлаждения; 21 — головка цилиндров ваз 2112; 22 — блок цилиндров; 23 — поршень ваз 2112; 24 — маховик ваз 2112; 25 — шатун; 26 — держатель заднего пыльника коленчатого вала; 27 — коленчатый вал; 28 — задний сальник коленчатого вала; 29 — крышка коренного подшипника; 30 — крышка шатуна; 31 — поддон картера; 32 — приемник масляного насоса; 33 — передний сальник коленчатого вала; 34 — зубчатый шкив коленчатого вала; 35 — пробка сливного отверстия поддона картера; 36 — масляный фильтр ваз 2112; 37 — насос охлаждающей жидкости; 38 — выпускной коллектор; 39 — выпускной клапан; 40 — впускной распределительный вал ваз 2112; 41 — форсунка ваз 2112; 42 — впускной коллектор; 43 — направляющая втулка клапана; 44 — впускной клапан.

Lada Priora

В спинке заднего сиденья имеется люк для лыж
В спинке заднего сиденья имеется люк для лыж

При пробеге в 45 тыс. км нужно проверить и отрегулировать натяжение зубчатого ремня ГРМ — как на 8-клапанном моторе, так и на 16-клапанном. А вот его замену на 16-клапанном двигателе завод не регламентирует. Посему менять приходится по результатам диагностики. Следует помнить, что обрыв ремня ГРМ ведет к капитальному ремонту двигателя. Понятно, что диагностика требует самого пристального внимания.
