Двигатель ВАЗ 21214, Технические Характеристики, Какое Масло Лить, Ремонт Двигателя 21214, Доработки и Тюнинг, Схема Устройства, Рекомендации по Обслуживанию

Модификации двигателя ВАЗ 21214 и их отличия

*21214-32 – имеет топливные трубки с быстрыми разъемами, маховик под сцепление 215 мм (на остальных моделях на 200 мм).
Геометрия блока цилиндров21214 и 21213 одна и та же. Гильзы в цилиндрах не предусмотрены. Из-за применения эжектора изменена конфигурация передней крышки двигателя для монтажа датчика положения коленчатого вала. Для монтажа ГУР на блоке сделано отверстие для установки кронштейна, дополнительно, имеется резьбовое отверстие для установки датчика детонации, а также резьбовые отверстия со шпильками для монтажа кронштейна модуля зажигания.

ШПГ досталась от 21213. Коленвал 21213-1005015 задает ход поршня – 80мм. Шкив коленвала отличается наличием зубьев по наружному диаметру для работы датчика положения коленчатого вала. Последние модели ДВС оснащены демпфирующим шкивом (21214-1005058-10). Наличие демпфера позволило снизить нагрузки на коленчатом валу для исключения срезания шпонки, а также сделать работу менее шумной.

Головка цилиндров 21214-1003011-30 (36) доработана из головки от 21213. Для доработки потребовалось ввести отверстия для установки датчика фаз и шпилек для монтажа впускного ресивера. Для установки гидрокомпенсаторов в головке отлиты приливы в которых выполнены резьбовые отверстия. С введением гидрокомпенсаторов тепловых зазоров в конструкции головки упразднены регулировочные болты.

По отдельным трубкам к гидрокомпенсаторам поступает масло под давлением. Имеются два вида головок: российские 21214-1003015 и канадские 21214-1003015-30. Отличие головок следующие: у первых, диаметр резьб в отверстиях под гидрокомпенсаторы М18/1,5, колодцы под гидрокомпенсаторы не имеют дренажных отверстий;

у вторых, отверстия М24х1,5, а колодцы с дренажными отверстиями (маркировка выполнена в отливке). Взаимозаменяемость головок, как и гидроопор старой и новой конструкции не возможна.Применена новая масляная рампа 21214-1007180-30 из нержавеющей стали, подводящая масло к гидрокомпенсаторам. Взаимозаменяемость с рампой 21214-1007180 сохранилась.

Рычаги клапанов 21214-1007116-30 в отличие от предыдущих 2101-1007116, имеют меньший радиус (11 мм) опоры площадки взаимодействующей с кулачком распределительного вала, а также, дополнительную проточку со стороны гидрокомпенсатора. Оба варианта рычагов взаимозаменяемые.

В приводе распределительного вала ГРМ вместо двухрядной цепи применена однорядная цепь 21214-1006040-03 на роликах и втулках. Однорядные звездочки для цепи взяты с мотора 2123. У звездочки масляного насоса для повышения производительности масляного насоса и улучшения работы гидронатяжителя цепи и гидрокомпенсаторов, уменьшено количество зубьев до 30.

Распределительный вал 21214-1006010 оригинален измененным профилем кулачков, может взаимозаменяться с валом от 21213.

Генератор на 80 ампер один и тот же, что на 2112, с небольшим отличием по диаметру шкива 80 мм под приводной ремень 2107-1308020 (944 мм).

Выпускной коллектор может быть из чугуна или из «нержавейки». Чугунный коллектор изготавливается литьем. Вариант коллектора из нержавеющей стали имеет сварную конструкцию. Сварной коллектор легче и быстро прогревается, что хорошо для работы катализатора расположенного в коллекторе. Кроме того, в выпускной коллектор устанавливается датчик кислорода.

Впускной коллектор, топливная рампа (2123-1144010-11) заимствованы с двигателя 2123. Форсунки системы впрыска топлива фирмы SIEMENS VAZ 20734 (желтого цвета), на ранних движках устанавливали форсунки (0280 158 110).

Модуль зажигания от двигателя 2112.

Электронное управление осуществляется ЭБУ BOSCH MP 7.9.7. или ЯНВАРЬ 7.2 в зависимости от года выпуска и модификации ДВС.

Систему охлаждения стали собирать с применением прокладок с эластичным полимерным валиком, что позволило улучшить герметичность системы. В состав водяного насоса (помпы) введен сальник (манжет) более устойчивый к износу и потере свойств.

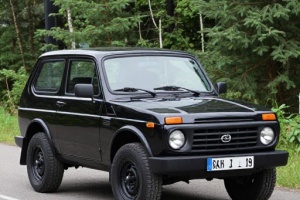

Нива с инжекторным двигателем

Их достаточно много разновидностей, к тому же машина выпускается и будет еще долго выпускаться, при этом постоянно обновляется и совершенствуется. Есть смысл выделить две разновидности.

Хотя про первую наверное стоит уже и забыть. Это первые выпуски ВАЗ-21214 с моновпрыском конструкции GM. Изготавливались по требованиям экспортной программы, когда продавать автомобили с карбюраторными двигателями на рынках развитых стран стало почти невозможно. И попутно продавались на внутреннем рынке. Сейчас большая редкость, гораздо проще найти карбюраторную машину.

А вот вторая, непрерывно изменяясь, продолжает сходить с конвейера. Это та же машина ВАЗ-21214 (обобщаем весь спектр Нивы в этом индексе, хотя на самом деле он им не ограничивается), но с системой распределенного впрыска топлива во впускной коллектор. Грубо можно сказать, что имеет корни от фирмы Бош.

Управление системой впрыска и зажигания электронное, контроллер, в просторечии мозги, собирает сигналы от датчиков, а управляет форсунками впрыска, их четыре, и подачей искры в цилиндры. В настоящее время впрыск является фазированным, но наверное не стоит углубляться в технические тонкости. Стоит упомянуть только про важнейшее принципиальное отличие инжектора от карбюратора — в первом случае топливо впрыскивается под давлением в поступающий воздух, а его количество регулируется временем открытия форсунки, тогда как во втором оно подхватывается разрежением в потоке воздуха из специально разработанного для этого распылителя. Как в пульверизаторе.

Современная система впрыска отвечает самым жестким требованиям по экологии, поэтому в выпуске применен каталитический нейтрализатор, двойной датчик кислорода для обеспечения его нормальной работы, замкнутая система питания без вентиляции в атмосферу, электронное управление дросселем (заслонка механически не связана с педалью акселератора)

Тюнинг двигателя 2106 своими руками

Двигатель НИВА 2121 1,6 л. это продолжение двигателя 2103 и в свою очередь мотора от 2101. Основные отличия двигателя ВАЗ 2106 от 2103 поршнями увеличенного диаметра до 79 мм, блок двигателя 2106 остался прежним. Так же на двигателе НИВА 1600 свой картер и масляный насос. В левой части, левее топливного насоса находится место, где выбит номер двигателя 2106.

Сам по себе двигатель 2106 карбюраторный рядный 4-х цилиндровый с верхним расположением распределительного вала, ГРМ 2106 имеет цепной привод, цепь двухрядная, 116 звеньев. Мотор относится к так называемой «классической» серии с высоким блоком. Ресурс мотора, при бережной эксплуатации, своевременному обслуживанию, превышает установленные заводом 125 тыс.

км и достигает 180-200 тыс. км. Несмотря на это, в народе этот мотор считается менее надежным нежели движок от 2103. Для продления жизни двигателя немаловажна своевременная замена масла и предварительный прогрев перед движением. В зимнее время прогрев двигателя ваз 2106 длиться около 5 минут на 1500-2000 об/мин, как только начинает держать холостые обороты значит можно ехать.

Начнем с масла, несвоевременная замена масла в двигателе 2106 или экономия и использование масла низкого качества, приводит к тому, что после пробега 60000 км диаметры цилиндров увеличатся на 0,15мм, забудьте о дешевых маслах. Кроме того, часто бывает, что двигатель ваз 2106 ест масло, более литра на 1000км.

В этом случае замеряем компрессию, исходя из этого определяем неисправность. На двигателях НИВА 1600 имеет место проблема повышенного износа вала распределительного. Как и все предыдущие жигулевские моторы, этот двигатель ваз 2106 нуждается в регулировке клапанов, каждое ТО — 10 тыс.км, громкий стук при работе двигателя на холостом ходу слышный с места водителя при закрытом капоте говорит именно об этом.

А еще интересно: Двигатели Нивы

Говорить о звуках и стуках в моторах шестерок можно вечно, кроме вышеупомянутых клапанов, к основным причинам шума в двигателе ваз 2106 относится и детонация, почему детонирует двигатель — низкооткановое топливо, нагар в камере сгорания и неверная установка зажигания, регулируете зажигание, лейте нормальный бензин и проблема исчезает.

Стучит двигатель издавая металлический звук? Это поршневые пальцы или шатунные подшипники, нужно срочно ехать в сервис.

Звук появляется во время прогрева мотора и похож на стук посуды из глины? Проблема в поршнях, не спеша можно доехать до сервиса. Стук в двигателе ваз 2106 раздающийся из нижней части мотора одновременно с падением давления масла говорит о проблеме с коренными подшипниками, глушим машину и едем в сервис на буксире.

Если шум больше похож на скрип в двигателе ваз 2106, проверяйте успокоитель и натяжитель цепи ГРМ, если скрежет со стуком — подшипник помпы.Неустойчивая работа двигателя ваз 2106 обычное дело на карбюраторных машинах, чистите жиклеры карбюратора.

Если глохнет двигатель ваз 2106 на холостом ходу, при этом обороты холостого хода отрегулированы нормально, регулируйте воздушную заслонку.

Если глохнет на ходу, причина в системе питания или зажигания.Двигатель 2106 греется или кипит? Проверяем термостат, радиатор, возможно воздух в системе охлаждения, это основные моменты вызывающие перегрев.

Троит двигатель ваз 2106? Основные причины: неверно отрегулировали клапана, прогорел клапан, прокладка ГБЦ вышла из строя, об этом подскажет скачущая температура охлаждающей жидкости, повышенная дымность из выхлопной системы (белый дым). К причинам троения мотора относится и низкооктановый бензин, неверно отрегулированный карбюратор, этот же карбюратор может стать причиной, по которой дергается двигатель ваз 2106, но если холостые держит, смотрите систему зажигания.

Сильно дымит двигатель ваз 2106? Это маслосъемные кольца или сальники клапанов, везите машину в сервис и настраивайтесь на капремонт.Обратите внимание на подушки двигателя они могут стать причиной вибрации мотора, если подушки износились езжайте на СТО для их замены. Кроме того причиной вибрации двигателя может стать дисбаланс коленвала и карданного вала, разные поршни и другие причины. Все это диагностируется и устраняется в условиях сервиса.

и 1,8л.

Признаки заклинивания

Начнем с того, что если заклинивает двигатель, тогда мотор фактически не крутится. Когда такая неисправность возникает во время движения, силовой агрегат либо внезапно глохнет, либо заметно падает мощность и потом уже прекращается работа ДВС.
Завести машину заново невозможно, во всяком случае, сразу. При этом стартер не будет крутить либо при попытке запуска слышен скрежет и визг, могут прослушиваться удары металла по металлу.

А еще интересно: Нива шевроле установка кондиционера — Автожурнал MyDucato

Иногда после простоя мотор, все-таки, удается запустить, но работать он будет недолго. В некоторых случаях заклиниваю двигателя также предшествует возникновение явного металлического стука или грохота под капотом.

Технические характеристики ДВС ВАЗ 21214

А еще интересно: Багажники на крышу Шеви Нива в Балашихе купить недорого в интернет магазине с доставкой | 40NOG

Технические характеристики

Мотор Нива имеет высокие технические характеристики, а сам автомобиль обладает повышенной проходимостью, поскольку имеется вариант включения 4×4. За историю производства на ВАЗ 2121 устанавливались разные версии двигателя, от карбюраторной версии до инжектора и даже дизельного варианта.

Итак, рассмотрим основные характеристики модификаций силового агрегата Нива:

ВАЗ 2121

ВАЗ 21213

ВАЗ 21214

ВАЗ 2131

Двигатель XUD9SD производства Peugeot

Силовые агрегаты ВАЗ 2121 комплектовались коробками передач 4-МКПП и 5-МКПП.

Описание инжекторного двигателя

Ремонт инжекторного двигателя, порядок сборки и разборки головки двигателя нива 2121, этапы снятия и установки клапанов нива 2131, инструкции по замене распредвала нива 2131, ваз 2121.

Эксплуатация и обслуживание системы впрыска топлива, зажигания, выпуска отработавших газов нива 2121. Инжекторный двигатель, карбюраторный двигатель. Устройство карбюраторной и инжекторной системы питания нива 2131.

1 – поддон картера; 2 – кронштейн крепления генератора; 3 – блок цилиндров; 4 – подушка опоры силового агрегата; 5 – кронштейн опоры силового агрегата; 6 – крышка картера сцепления; 7 – маховик; 8 – датчик детонации; 9 – выпускной коллектор; 10 – теплозащитный экран впускной трубы; 11 – впускная труба; 12 – ресивер; 13 – дроссельный узел; 14 – топливная рампа; 15 – крышка головки блока цилиндров; 16 – выпускной патрубок рубашки охлаждения; 17 – головка блока цилиндров; 18 – гидравлический натяжитель цепи; 19 – шкив насоса охлаждающей жидкости; 20 – крышка привода распределительного вала; 21 – датчик положения коленчатого вала; 22 – масляный фильтр; 23 – гайка крепления шкива коленчатого вала; 24 – шкив коленчатого вала; 25 – крышка насоса охлаждающей жидкости; 26 – корпус насоса охлаждающей жидкости.

Бензиновый, четырехтактный, четырехцилиндровый, восьмиклапанный, рядный, с верхним расположением распределительного вала.

Порядок работы цилиндров: 1–3–4–2, отсчет – от шкива коленчатого вала. Система питания – распределенный впрыск, управление двигателем нива 2131 – контроллер «BOSCH MP7.0» (нормы токсичности Евро-2). В системе выпуска установлен каталитический нейтрализатор.

Справа на двигателе (по ходу автомобиля) расположены: ресивер с дроссельным узлом, датчиком положения дроссельной заслонки и регулятором холостого хода, впускная труба и выпускной коллектор, топливная рампа с форсунками и регулятором давления топлива, датчики детонации и температуры охлаждающей жидкости (для системы впрыска), генератор, термостат, стартер (на картере сцепления). Корпус воздушного фильтра с датчиком массового расхода воздуха закреплен на отдельном кронштейне справа от двигателя.

Слева на двигателе расположены: свечи и провода высокого напряжения, модуль зажигания, указатель уровня масла, масляный фильтр, датчики температуры охлаждающей жидкости и давления масла (контрольных приборов). Спереди: привод насоса охлаждающей жидкости и генератора (клиновым ремнем), датчик положения коленчатого вала.

Цилиндропоршневая группа – такая же, как у двигателя мод. 21213 (см. Двигатель ВАЗ-21213). На носке коленчатого вала установлен шкив привода генератора и насоса охлаждающей жидкости с зубчатым диском – для считывания информации датчиком положения коленчатого вала нива 2121. Диск имеет 58 зубьев (окружность разбита на 60 зубьев, но два отсутствуют, образуя впадину – это нужно для получения импульса синхронизации при каждом обороте коленчатого вала). Крышка привода распределительного вала мод. 21214 отличается от крышки мод. 21213 наличием прилива с отверстием под датчик положения коленчатого вала.

Привод механизма газораспределения – однорядной цепью. Соответственно, звездочки коленчатого и распределительного валов, а также вала привода масляного насоса – тоже однорядные; они невзаимозаменяемы с деталями двигателя мод. 21213. При этом число зубьев звездочки вала привода масляного насоса уменьшили с 38 до 30 (синхронизация оборотов для работы датчика-распределителя зажигания здесь не нужна), тем самым повысив производительность масляного насоса (это необходимо в связи с появлением гидронатяжителя цепи и гидроопор рычагов клапанов).

Башмак натяжителя мод. 21214 значительно длиннее башмака мод. 21213. Он, как и успокоитель цепи, изготовлен из износостойкой пластмассы. Перенесены и точки их крепления. Ось поворота башмака натяжителя находится в нижней части блока цилиндров, справа от звездочки коленчатого вала (на ее месте в двигателе мод. 21213 был ограничительный палец).

Натяжитель – пружинно-гидравлический: предварительное натяжение цепи (при выключенном двигателе) обеспечивается пружиной, рабочее (после пуска двигателя) – подпором масла под давлением, которое подается по стальной трубке от переходника под датчиком аварийного давления масла.

Вместо регулировочных болтов в клапанном механизме установлены гидроопоры рычагов клапанов (гидрокомпенсаторы зазоров). Они запитываются маслом под давлением, подводимом по отдельной трубке от отверстия в корпусе подшипников распределительного вала возле средней шпильки его крепления. В связи с тем, что зазоры в клапанном механизме практически отсутствуют, не устанавливаются пружины, прижимавшие рычаги клапанов на двигателе мод. 21213. Отличается и форма кулачков распределительного вала.

Вывод

Двигатели ВАЗ 2121 — надежные, но имеют маленький ресурс пробега до капитального ремонта. Хотя с другой стороны проводить капремонт силовых агрегатов Нива достаточно просто и быстро, они не привередливы в запасных частях, а их стоимость достаточно низкая.

Всем привет!Сегодня Поговорим, как это не странно, о нивах. Точнее о двух конкретных авто. 1- Это ваз 21219 (модификация ваз 2121) и 2- ваз 2130 Надежда! И так начнем с истории этих авто. дабы ввести в курс людей, которые не очень близки к вазовским внедорожникам!

И так для начала Ваз 2121 НИВА!

ВАЗ 2121 Нива — сверхпопулярный внедорожник от АвтоВАЗа, созданный на базе ВАЗ 2106. Двигатель остался шестерошным 1.6л, но с косметическими доработками. В последствии на его базе был создан 213 мотор объемом 1,7л и мотор 2130 объемом 1,8л. Так же использовался инжекторный двигатель 214. Параллельно с Нивой 2121 выпускается и Chevrolet Niva с чуть измененным 213 моторчиком, технически и конструктивно этот авто очень близок к обычной ВАЗ 21213.

Также, одно время, на базе ВАЗ 21214, на ОПП, выпускался минивен с полным приводом — Лада Надежда.Двигатель стоял от 2106Двигатель ВАЗ 2106 1,6 л. продолжение троешного движка и в свою очередь мотора копейки. Основные отличия двигателя ВАЗ 2106 от 2103 поршнем увеличенного диаметра до 79 мм, блок двигателя 2106 остался прежним.

Кстати, на нем же в левой части, левее топливного насоса находится место, где выбит номер двигателя 2106, многие не могут его найти, эта информация решит ващ вопрос раз и навсегда. Существует еще двигатель 21067 инжектор, он представляет собой обычный шестерошный мотор накрытый гбц от инжекторного нива мотора 21214, собственно и все различия.

Как показало время и практика, карбюраторный двигатель шестерки стабильнее инжекторного.Сам по себе двигатель 2106 инжекторный или карбюраторный рядный 4-х цилиндровый с верхним расположением распределительного вала, грм 2106 имеет цепной привод. Мотор относится к так называемой «классической» серии с высоким блоком.

А еще интересно: Ремонт корректора фар своими руками; видео о гидрокорректорах «

Ресурс мотора, при бережной эксплуатации, своевременному обслуживанию превышает установленные заводом 125 тыс. км и достигает 180-200 тыс. км. Несмотря на это, в народе этот мотор считается менее надежным нежели движок от 2103. Чтобы движок жил долго и счастливо, перед движением его необходимо прогреть.

ВАЗ-21219 — переходная комбинированная модификация с кузовом и подвеской от ВАЗ-2121 и 1,7-литровым двигателем и трансмиссией от ВАЗ-21213. Салон и бачок омывателя заднего стекла также сохранены от ВАЗ-2121. Производилась в 1993—1994 гг.Устанавливался двигатель Двигатель ВАЗ 21213 1,7 л. карбюраторный/инжекторный(21214)

рядный 4-х цилиндровый с верхним расположением распределительного вала, грм Нивы имеет цепной привод. На базе 214 мотора выпускается двигатель ваз 2123 для шеви нивы, отличия в адаптации блока для установки в моторный отсек шнивы и крепления навесного оборудования, технически практически идентичны.

Основные отличия двигателя ВАЗ 21213 от 2106 диаметром цилиндра – 82 мм., головкой блока цилиндров, блок двигателя Нива 21213 от 2106 отличается меньшей высотой. Из преимуществ 213 мотора стоит отметить, наличие натяжителя цепи(не нужно подтягивать)и гидрокомпенсаторов(регулировать клапана не нужно).

Ну и наконец ВАЗ 2120 Надежда

ВАЗ 2120 Надежда — минивен от АвтоВАЗ с полным приводом. Разработан на базе Нивы 2121 и мало чем от нее отличался конструктивно. Серийный выпуск автомобиля так и не был налажен, причиной тому явилась завышенная цена, общее низкое качество и соответственно, отсутствие интереса у потребителя. Базовым двигателем ВАЗ 2120 стал нивовский мотор 2130 объемом 1,8л.

Наряду с ним, ставился и мотор 21214 1,7i инжекторный.Двигатель ВАЗ 2130 1,8 л. карбюраторный/инжекторный рядный 4-х цилиндровый с верхним расположением распределительного вала, грм 2130 имеет цепной привод. Двигатель относится к так называемой «классической» серии с высоким блоком. По сравнению с нива блоком 21213, блок двигателя ВАЗ 2130 выше на 1,3 мм, благодаря этому появилась возможность поставить коленвал с ходом поршня 84 мм и получить объем 1,8л.

Двигатель ваз 2130 стучит, греется, троит как классический и все проблемы шестерок и семерок есть и здесь. Кроме того, на двигателях имеется проблема повышенного износа распредвала, а так же потребность в регулярной (каждые 7-10 тыс.км) регулировке зазоров клапанов, об этом говорит громкий стук при работе мотора на холостом ходу который слышно с места водителя при закрытом капоте .

Так к чему я завел всю эту тему! Недавно к моей машине подошел мужичек и начал осматривать машину, задал кучу вопросов по доработкам. Вопросы были банальные. Какая резина, кто производитель, как ведет в грязи, как на асфальте, как шумит, какой лифт, какой расход с доработками и все в том роде… Далее он спросил за двигатель. я ответил что карбюраторный 1,7 расточенный до 1,8 в общем 213 мотор от 21219.

Далее был задан вопрос за вал! Разумеется он родной, обычный нива-вал. Потом спросил а почему не поставил от Надежды? И тут меня поменяло. Изначально я думал, что на Надежде идут обычные двигатели от 06-тых жигулей, ну или от Нивы 21213 и 21214. Как выяснялось это не так! У надежды стоит свой движок. Это прекрасно видно по ха-кам движков!

Двигатель ВАЗ 2106 / 2121 / 21074Характеристика двигателя ВАЗ 2106

Двигатель Ваз 1,6л.Годы выпуска – (1976 – наше время)Материал блока цилиндров – чугунСистема питания – карбюратор/инжекторТип – рядныйКоличество цилиндров – 4Клапанов на цилиндр – 2Ход поршня – 80 ммДиаметр цилиндра – 79 ммСтепень сжатия – 8,5Объем двигателя 2106 – 1569 см. куб.

Мощность двигателя 2106 – 75 л.с. /5400 об.минКрутящий момент – 116 Нм/3000 об.минТопливо – АИ92Расход топлива — город 10.3л. | трасса 7.4 л. | смешанн. 10л/100 кмРасход масла — 700 гр на 1000 кмГабаритные размеры двигателя 2106 (ДхШхВ), мм — 565х541х665Вес двигателя 2106 — 121 кгМасло в двигатель 2106:5W-305W-4010W-4015W-40Сколько масла в двигателе 2106: 3.75 л.При замене заливать около 3.5 л.

А еще интересно: Заклинил двигатель: причины, способы устранения поломки

Ресурс двигателя ваз 2106 :1. По данным завода – 125 тыс.км2. На практике – до 200 тыс.км

ТЮНИНГПотенциал – 200 л.с.Без потери ресурса – 80 л.с.

Двигатель устанавливался на:ВАЗ 2106ВАЗ 2121 «Нива»ВАЗ 21074

Двигатель ВАЗ 21213 / 21214 / 21219 НиваХарактеристики двигателя Нивы

Годы выпуска – (1994 – наше время)Материал блока цилиндров – чугунСистема питания – карбюратор (21213) /инжектор (21214)Тип – рядныйКоличество цилиндров – 4Клапанов на цилиндр – 2Ход поршня – 80ммДиаметр цилиндра – 82ммСтепень сжатия – 9,4Объем двигателя Нива 21213 – 1690 см. куб.

Мощность двигателя Нива 21213 – 81 л.с. /5200 об.минКрутящий момент – 125Нм/3000 об.минТопливо – АИ93Расход топлива — город 11.5л. | трасса 8.3 л. | смешанн. 10.5 л/100 кмРасход масла — 700 гр на 1000 кмМасса двигателя Нива — 117 кгГабаритные размеры двигателя Нивы 21213 (ДхШхВ)

Ресурс двигателя Нива :1. По данным завода – 80 тыс.км2. На практике – до 150 тыс.км

ТЮНИНГПотенциал – 200 л.с.Без потери ресурса – 90 л.с.

Двигатель устанавливался на:ВАЗ 21219 «Нива»ВАЗ 21213 «Нива»ВАЗ 21214 «Нива»Chevrolet Niva

Двигатель ВАЗ 2130 Нива Надежда 1.8Двигатель 2130 характеристики

Годы выпуска – (1993 – наше время)Материал блока цилиндров – чугунСистема питания – карбюратор/инжекторТип – рядныйКоличество цилиндров – 4Клапанов на цилиндр – 2Ход поршня – 84ммДиаметр цилиндра – 82ммСтепень сжатия – 9,4Объем мотора – 1774 см. куб.Мощность 2130 – 82 л.с. /5200 об.

минКрутящий момент – 139Нм/3200 об.минТопливо – АИ93Расход топлива — город 16.5л. | трасса 9.7 л. | смешанн. 12.1 л/100 кмРасход масла — 700 гр на 1000 кмВес двигателя ВАЗ 2130 — 122кгГеометрические размеры двигателя ваз 2130 (ДхШхВ), мм — 560х350х710Масло в двигатель ВАЗ 2130:5W-305W-4010W-4015W-40Сколько масла в двигателе 2130: 3.75 л.При замене заливать около 3.5 л. до риски МАКС

Ресурс 2130:1. По данным завода – 80 тыс.км2. На практике – 150-180 тыс.км

ТЮНИНГПотенциал – 200 л.с.Без потери ресурса – 80 л.с.

Двигатель устанавливался на:ВАЗ 2120 «Надежда»ВАЗ 2121 «Нива»

Вот теперь мучает вопрос! А стоит ли заморачиваться и ставить вал от Надежды на нивовские моторы? Ведь на копеечные, троешные и шестерошные ставят нива-валы, и есть результат! А может стоит и вовсе заменить двигатель на один из трех движков 2120? Меня интересует, ставил ли кто вал от надежды в родной мотор, или меняли ли вообще родные моторы от 2106 или от 21213 на движки от надежды?

Если меняли, то какие изменения в поведении авто. (поведение авто в городе, на трассе, в условиях бездорожья) Интересуют именно двигатели 2120 1.8 , 2120 1.7i, 2120м 1.7i. Сравнивать поведение Надежды и простой Нивы я не могу, т.к у машин разная масса, габариты, да и аэродинамика (что является конкретным показателем поведения машины на трассе)Жду ваших ответов и отзывов)

Читать новости о новой Ниве

• Регулировка сцепления на ниве 21214 — Онлайн справочник в помощь автовладельцу — ищем и устраняем неисправности
• Как устранить вибрацию раздаточной коробки ВАЗ-21213
• Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «
• Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
• Применяемые жидкости и заправочные объёмы Нива ВАЗ 21213, 21214, 2131 lada 4×4
• Шпилька колесная М12х1,25х41 2121, 21213, 2131, 21214, 2123 задняя
• Раздатка Нива Шевроле: устройство, схема включения и как пользоваться?
• Как осуществляется замена ШРУСа на Шевроле Нива?

Слабые места двигателя ВАЗ 21214

Блок цилиндров. Данное слабое место проявляется на разных моделях Нивовских моторов, в том числе на рассматриваемом ранее 21213. По причине недостаточного контроля качества сборочный узел изготавливается с высоким процентом заводского брака. Если коротко, не выдерживается глубина сверления отверстий для шпилек впускного коллектора, в результате чего отверстия встречаются с отверстиями для шпилек распредвала.

Таким образом получаются Г-образные сквозные каналы. После монтажей шпилек на заводе соединения, какое-то время остаются герметичными и проблема при приемке испытаний двигателей работниками ОТК не выявляется. После продажи у новых авто, имеющих небольшие пробеги, при резких торможениях по шпилькам начинает просачиваться масло на горячий впускной коллектор, да так, что дым от сгораемого коллекторе масла валит из-под крышки капота, соответственно, в салоне нечем дышать.

Эскиз к техническому заданию по устранению течи масла из-под шпилек выпускного коллектора.

1. Демонтировать крышку ГЦ;
2. Выкрутить две шпильки крепления корпуса подшипников (см. эскиз) и удалить из резьбовых отверстий масло;
3. Тщательно обезжирить отверстия и шпильку;
4. Нанести на нижние резьбы шпилек герметик УГ-10 или его аналоги;
5. Установить шпильки на место;
6. Затянуть гайки корпуса подшипников;
7. Осуществить монтаж крышки головки цилиндров;
8. Подождать не менее 30 минут для схватывания герметика.

• Водяной насос;
• Сальники двигателя, МКПП и раздаточной коробки;
• Генератор;
• Стартер;
• МКПП;
• Прокладка крышки клапанов;
• Соединения патрубков системы охлаждения;
• Радиатор;
• Термостат;
• Расширительный бачок;
• Вакуумный усилитель тормозов.

А еще интересно: Какой дизельный двигатель можно поставить на Ниву

Водяной насос (помпа) отмечается частыми выходами из строя на новых автомобилях после 2 000 км.

Сальники в следствие низкого качества требуют более частой замены, чем это требуется согласно руководству по эксплуатации.

Генератор имеет высокую вероятность отказа. Как правило, он сгорает даже на новых авто не достигших пробега 4 000-10 000 км.

Стартер имеет низкий ресурс работы без ремонта.

На коробке передач, одним из частых дефектов является вылет пятой передачи. Кроме того, появляется не полное включение передач.

Прокладка клапанной крышки со временем теряет свойства, и пропускает масло наружу.

Соединения патрубков системы охлаждения в местах установки хомутов не надежные и очень рано теряют герметичность, что чревато потерей тосола.

Радиатор течет. Проблема происходит по причине появления трещин в трубном пакете радиатора сопровождающихся потерей охлаждающей жидкости. Данный дефект принял массовый характер.

Термостат не обеспечивает тепловой режим охлаждающей жидкости системы охлаждения двигателя. Проявление данной проблемы не является исключением. Причина дефекта в отказе клапанного механизма внутри термостата. Для проверки исправной работы термостата достаточно после запуска мотора опустить ладонь на нижний (отводящий) шланг, по которому горячий тосол циркулирует в радиатор для охлаждения. При исправной работе термостата через некоторое время шланг должен стать горячим, если шланг остался холодным термостат подлежит замене.

Расширительный бачок трескается и вытекает тосол. Появление трещин происходит по причине отказа паровоздушного клапана в пробке бачка вследствие повышения давления.

Вакуумный усилитель тормозов (ВУТ). Проявляется тугостью педали тормоза. Возможно плавание оборотов при выжиме педали тормоза, а также шипение. Проблема решается заменой вышедших из строя резинотехнических изделий, заменой хомутов в соединениях.

Плюсы и минусы инжектора

Что лучше – «Нива» карбюратор или инжектор? Этот вопрос интересует многих автолюбителей. Вот какие плюсы у инжекторной «Нивы»:

• Стабильная работа ДВС. Благодаря наличию РХХ владельцы забыли о том, что такое плавающие обороты. У карбюраторных моторов это была настоящая болезнь.
• Большая производительность. Инжекторная «Нива» резвее отзывается на педаль газа.
• Меньший расход топлива. В этом мы уже убедились, рассмотрев технические характеристики. Расход с приходом инжектора уменьшился на 20 процентов.
• Отличный запуск при любой погоде. У инжекторного мотора не заливает свечи, а летом не перегревается бензонасос. Последний является погружным и охлаждается за счет бензина, так как расположен в баке.
• Надежность. Так как здесь нет карбюратора, не нужно его регулярно настраивать, менять жиклеры и чистить. Максимум, что может сделать владелец инжекторной «Нивы», – это почистить дроссельную заслонку, но эта процедура отнюдь не обязательная. Делать ее рекомендуют только в случае, если машина выбирает повышенные обороты на холостом ходу.

Какие есть недостатки у инжекторной «Нивы»? Их не так много. Поскольку в системе прибавилось электроники, владельцы могут сталкиваться с неисправностью контрольных датчиков. Если машина стала потреблять много топлива, стоит посмотреть датчик массового расхода воздуха. Если мотор не держит нормальные обороты на холостых, виной тому может быть РХХ. А если двигатель отказывается заводиться, возможно, отошел контакт от датчика положения коленчатого вала. Но к счастью, эти проблемы случаются не так часто. А диагностировать их можно простым мультиметром, замерив сопротивление либо напряжение контакта одного из датчиков. Таким образом, поломки в основном касаются лишь электроники. Механическая часть не вызывает вопросов.

Недостатки двигателя ВАЗ 21214

• Вибрация на скорости 80-90 км;
• Ненадежность конструкции натяжителя ГРМ;
• Модуль зажигания;
• Шумит бензонасос;
• Низкий крутящий момент;
• Длинный ход рычага коробки передач;
• При порыве цепи ГРМ гнутся клапаны;
• Вибрация рычага переключения передач;
• Слабая динамика на трассе из-за недостаточной мощности.

Вывод.

PS. Уважаемые Нивоводы! Жду ваших комментариев, вопросов и отзывов по возникшим проблемам, слабым местам и недостаткам в процессе эксплуатации, обслуживании и ремонте движка ВАЗ 21213.

Частые производственные дефекты (брак) гидроопор рычагов клапанов (гидрокомпенсаторов). По причине низкого уровня технологической дисциплины и технического контроля на предприятиях изготовителей прецизионных пар для гидроопор детали производятся с высоким количеством брака, так и при сборке головок на головном предприятии (не выдерживаются допуски при механической обработке, присутствуют посторонние предметы, зажим плунжера в корпусе гидроопоры в следствие несоблюдения момента затяжки при монтаже в головку). По этой причине, в случае износа гидроопор, приходится ставить новую головку в сборе с гидроопорами.

Последние модификации моторов оснащены проверенными временем гидроопорами рычагов клапанов от фирмы INA. По ним точно можно сказать, что риск с деформацией корпуса при затяжке сведен к нулю. На фото ниже показана гидроопора нового образца (с резьбой М 24×1,5) в деталях (корпус, плунжер) и в сборке.

Низкий ресурс до капитального ремонта. Экономия на качестве задействованных материалов, на ряду с ненадежностью комплектующих изделий, деталей и сборочных единиц отрицательно сказывается на надежности мотора и ресурсе.

P.S. Уважаемые автовладельцы! С какими слабыми местами и недостатками пришлось познакомиться вам по данному движку?

Читать новости о новой Ниве

• Регулировка сцепления на ниве 21214 — Онлайн справочник в помощь автовладельцу — ищем и устраняем неисправности
• Как устранить вибрацию раздаточной коробки ВАЗ-21213
• Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «
• Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
• Применяемые жидкости и заправочные объёмы Нива ВАЗ 21213, 21214, 2131 lada 4×4
• Шпилька колесная М12х1,25х41 2121, 21213, 2131, 21214, 2123 задняя
• Раздатка Нива Шевроле: устройство, схема включения и как пользоваться?
• Как осуществляется замена ШРУСа на Шевроле Нива?

Полезные советы

В отличие от механических причин, многих случаев перегрева двигателя удастся избежать, если регулярно проверять уровень масла и его состояние, а также контролировать уровень охлаждающей жидкости и следить за исправностью отдельных элементов (термостат, вентилятор охлаждения, помпа и другие).

Таким образом, многие причины, которые приводят к тому, что заклинил двигатель, можно заблаговременно нейтрализовать. В любом случае, обнаружив во время движения признаки заклинивая мотора (стук, грохот и прочие посторонние звуки), лучше всего прекратить движение, причем не дожидаясь того момента, пока двигатель начнет глохнуть сам.

А еще интересно: Тюнинг двигателя: Нива 4х4 — увеличение мощности распространенными методами || Форсировка двигателя нивы

Читать новости о новой Ниве

• Регулировка сцепления на ниве 21214 — Онлайн справочник в помощь автовладельцу — ищем и устраняем неисправности
• Как устранить вибрацию раздаточной коробки ВАЗ-21213
• Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «
• Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
• Применяемые жидкости и заправочные объёмы Нива ВАЗ 21213, 21214, 2131 lada 4×4
• Шпилька колесная М12х1,25х41 2121, 21213, 2131, 21214, 2123 задняя
• Раздатка Нива Шевроле: устройство, схема включения и как пользоваться?
• Как осуществляется замена ШРУСа на Шевроле Нива?

С какого года нивы стали инжекторными

Добрый день! Присматриваю Ниву, бюджет 100-150т.р., соответственно за эти деньги 2000-2006 года обычные 21214 бывают инжекторные, но бывают также в отличном состоянии Нивы 80х годов, естественные карбюратор. Читал что у «советских» и металл толще и много много хорошего якобы :))) а у новых все фольга и т.д. и т.п. Прошу высказаться может кто владел старыми и новыми, так ли сильна разница, правда ли «раньше делали по другому», или наоборот посвежее есть посвежее, все таки вводились постепенно улучшения почти каждый год в разные узлы, наверно же не напрасно? Так ли страшен карбюратор на нивах? в том числе и по расходу?

Третий вариант- копить дальше и брать или 21214М или Шеви Ниву, там уже бюджет от 300 т.р. получается. Для примера, висит у нас в объявлениях Нива 1980г.в. в идеале за 100 т.р. Краснодарский край, поэтому проблема коррозии здесь не так актуальна.

Comments 13

У нас в семье были нивы 87 года, 2000 года и Нивы свежих годов (дедушка меняет каждые 3 года). Нива 87 года — зверь машина. 150 км/ч на 4 ступке, V-1600. Конечно она периодически требовала внимания. И кузов и вся механика. Нива 2000 года тоже очень понравилась (на тот момент ей было 8-9 лет). Ломалась очень редко. Отец в то время брал её на севере (там соль на дороги не сыплют). Просмотрел их множество. Все были намалёваны. Выбрал самую грязную. Стояла у мужика в гараже, использовалась для дачи. Пробег 60 т. км. Ну и о инжекторных нивах. Хорошие аппараты. Более комфортные, НО на вазе задушили нивовские двигатели требованиями ЕВРО. Она стала просто тупой. Не знаю что с этим делать. Может мозги прошивать, может не париться и карбюратор брать. Я бы постарался взять 5-6 год карбюратор.

Примерно 2 года назад мои знакомые взяли по Ниве. Один взял новую с салона, а другой 1-летнюю, но неплохо нафаршированную «умельцами». В «нафаршированной» сделали обесшумку, кожой обтянули салон, сиденья поставили другие, стеклоподъемники электрические воткнули и по-мелочи. Оба товарища довольны Нивами как удавы. Первый эксплуатировал и не вкладывал, кроме расходников и ТО, а второй вообще ничего не вкладывал (только бензин). Конечно, они их не убивали на бездорожье. В основном по городу и до дачи. Без фанатизма. 3-й же знакомый владел старой нивой (88-89 г.в. кажется). Тоже был доволен как удав, но после выезда на охоту загонял на яму и что-то всегда менял. Жаловался, что запчасти дорогие и качество у них не ахти. Несколько раз ездил карбюратор настраивать. Каждый раз был не очень доволен результатом. То расход, то глохла, то еще какая-нибудь ерунда. Вообщем старая машина — это старая, которая требует внимания и постоянного «ухода». Поэтому я за 3-й вариант. Подкопить и взять Шниву или хотя ниву не более 1-2 лет. Они уже с ГУРом идут, все приятнее крутить баранку. Старую можно взять, в чем-то она может будет лучше новой, но времени будет требовать очень много. Даже может не столько вложений финансовых, сколько временных.

ОАО «Луцкий автомобильный завод» в III квартале текущего года прекращает сборку карбюраторных автомобилей ВАЗ-21213 и переходит на выпуск инжекторной модификации.
