Датчик массового расхода воздуха используется для регулировки объема потока воздуха, поступающего в двигатель и необходимого для формирования горючей смеси. Многие автовладельцы часто жалуются на этот регулятор, поскольку на практике он может довольно быстро выходить из строя. Соответственно, наши соотечественники все чаще ставят ДАД и ДТВ вместо ДМРВ. Подробнее о том, что для этого нужно и как произвести процедуру замены, вы можете узнать из этого материала.
[ Скрыть]
Преимущества и недостатки датчика абсолютного давления и температуры воздуха
График зависимости расхода воздушного потока от напряжения
Для начала давайте определимся, какими преимуществами обладают датчики абсолютного давления и температуры воздуха перед традиционными расходомерами. Эти преимущества и недостатки позволят вам определить, что лучше ставить на свое авто и есть ли в этом смысл.
Итак, начнем с достоинств:
- Первое достоинство — это стоимость датчиков. К примеру, для автомобилей ВАЗ стоимость расходомера ДМРВ составляет около трех тысяч рублей. В то время как ДАД и ДТВ можно будет приобрести в сумме примерно за 1600 рублей.
- Ресурс эксплуатации. В работе датчиков массового расхода воздуха часто происходят проблемы — устройство выходит из строя по причине забитости грязью, также может износиться чувствительный элемент регулятора. Если механизм забьется, то в принципе, его можно будет прочистить, но если проблема будет заключаться именно в чувствительном компоненте, то поменять его вряд ли удастся. В любом случае, ресурс эксплуатации расходомеров всегда ограниченный. Если же брать во внимание регуляторы температуры и абсолютного давления, то они, как правило, устанавливаются на весь срок эксплуатации транспортного средства.
- Установка двух регуляторов вместо одного расходомера, как показывает практика, позволяет обеспечить ровных холостой ход на распредвалах с так называемой «злой» фазой, от 290 гр и выше.
- Отличная отзывчивость педали газа при нажатии. Автовладельцы, которые уже перешли с ДМРВ на регуляторы, отмечают, что такая система работает более быстро, без «тормозов».
- Более оптимальная работа силового агрегата после замены. Правильно установленная система достаточно быстро рассчитывает необходимый объем воздушного потока, соответственно, это приведет к тому, что коленчатый вал двигателя будет намного быстрее раскручиваться. В итоге силовой агрегат будет выдавать более высокую мощность.
- Многие автовладельцы после установки ДАТ и ДТВ вместо расходомера отмечают, что на холостых оборотах силовой агрегат функционирует гораздо тише. Однако, не стоит воспринимать это достоинство как обязательное, поскольку оно зависит от эффективности работы двигателя, а также его конструктивных особенностей.
- Установка такой системы возможна на турбированные двигатели.
Скриншот настройки блока управления при перепрошивке
Это основные достоинства перехода с расходомеров на ДАТ и ДТВ.
Несмотря на все преимущества, такие системы обладают и определенными недостатками:
- В автомобилях с заводской прошивкой не получится прикрутить такую систему. Для ее реализации понадобится специальная спортивная прошивка.
- Монтаж такой системы — дело достаточно сложное, справиться с ним сможет далеко не каждый автолюбитель. Если вы относитесь к категории автовладельцев, которые могут только залить в расширительный бачок омывающую жидкость или поменять масло в двигателе, то лучше не беритесь за эту задачу. Если вы допустите ошибки (а без знаний вы их наверняка допустите), это приедет к ухудшению работоспособности двигателя. Вы не сможете ощутить на себе все преимущества установки ДАТ и ДТВ, плюс ко всему — выбросите на ветер деньги на реализацию этой схемы.
- Еще один момент, почему не стоит браться за это занятие без специалистов — это необходимость разбираться в прошивке. Причем не просто посмотреть основные параметры или узнать версию, но и работать с прошивкой, изменяя значения и подстраивая систему под свои нужды. По крайней мере, для выполнения этой задачи вам потребуется квалифицированный специалист.
- Такие системы фактически не соответствуют современным нормам токсичности. С большой натяжкой по нормам токсичности их можно отнести к категории Евро 3 (автор видео — канал Lty D).
Как поменять ДМРВ ЛАДА “Гранта”
Датчик массового расхода воздуха не подлежит ремонту и в случае неисправности его необходимо заменить новым. Замена датчика ДМРВ ЛАДА “Гранта” выполняется так:
- отверткой открутить хомут;
- отсоединить разъем от ДМРВ;
- ключом на 10 открутить два болта крепления ДМРВ;

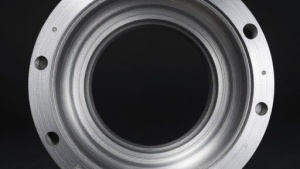

- вытащить из корпуса воздушного фильтра датчик с уплотнением;
- установить новый датчик с уплотнительным кольцом;
- закрутить и затянуть болты крепления датчика;
- пристыковать разъем.
Замена датчика ДМРВ выполнена, остается проверить его работу, совершив пробный запуск двигателя и заезд.
Плюсы и минусы датчика массового расхода воздуха
Преимуществ у ДМРВ очень мало:
- Устройство позволяет точно определить объем воздушного потока для образования топливовоздушной смеси. При установленном ДМРВ автомобиль можно полноценно эксплуатировать.
- В случае выхода из строя регулятор можно без проблем заменить на новый. Если же он забьется, то при необходимости его можно просто прочистить, что позволит возобновить его дальнейшую эксплуатацию. Прочистка, кстати, может быть выполнена с помощью очистителя для карбюраторов, который можно найти в любом автомагазине.
Больше достоинств у этих регуляторов нет, а вот недостатков у них значительно больше:
- Недолгий ресурс эксплуатации. Со временем расходомер в любом случае начнет «тупить».
- Высокая стоимость. Как сказано выше, цена на расходомер неоправданно завышена, особенно если учесть его не особо долгий срок службы и необходимость периодического обслуживания.
- Такие устройства не подходят для установки на автомобили, оснащенные турбированными двигателями.
- Как отмечают многие автолюбители, такие расходомеры работают очень медленно. Для того, чтобы датчик смог нормально считать объем воздушного потока, ему требуется достаточно много времени, соответственно, это приводит к тому, что транспортное средство работает менее динамично.
- На распредвалах со злой фазой холостой ход будет плавающим или как минимум, неровным. Это, в свою очередь, повлияет на работоспособность силового агрегата в целом.
Простая схема подключения контроллеров
Устройство и принцип работы ДМРВ ЛАДА “Гранта”
Назначение ДМРВ — контроль количества воздуха, поступающего из воздушного фильтра в двигатель. Датчик ДМРВ ЛАДА “Гранта” установлен на патрубке между дроссельной заслонкой фильтром и измеряет скорость потока простым и оригинальным способом: за счет контроля охлаждения электрического проводника. В ДМРВ установлены две платиновые нити, через которую проходит ток. Первая нить охлаждается проходящим из фильтра воздушным потоком, вторая является контрольной. За счет охлаждения первой нити сопротивление уменьшается пропорционально силе потока воздуха. Соответственно, ЭБУ двигателя получает информацию о количестве входящего воздуха и может обеспечить оптимальное соотношение компонентов воздушно-топливной смеси, подающейся в камеры сгорания.
Инструкция по замене контроллеров
Рассмотрим процедуру замены на примере автомобилей ВАЗ. Для реализации этой системы важно учесть требование к блоку управления — он должен быть версии Январь 5.1 либо Январь 7.2. Второй вариант более предпочтительный, поскольку на него можно найти бесплатную прошивку, на основе которой можно сделать ДАД. Версии Январь 5, а также ЭБУ Бош не подойдут для этого, поскольку они не смогут функционировать с ДАД.
Необходимые инструменты и материалы
Чтобы осуществить переход с ДМРВ на ДАД, вам потребуются такие элементы:
- непосредственно сам ДАД, можно использовать Газелевский (45.3829) либо от Фольксвагена (Siemens SME 5WK96930-R);
- также потребуется ДТВ, можно использовать от Нивы, Дэу Нексия либо взять ДТОЖ для автомобилей ВАЗ (придется немного доработать);
- для установки ДАД потребуется штекер датчика скорости;
- для подключения ДТВ понадобится штекер ДТОЖ.
Фотогалерея «Готовимся к установке»
1. ДАД Siemens SME 5WK96930-R

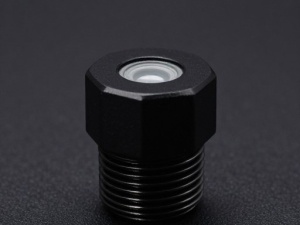

2. ДТВ для Дэу Нексия

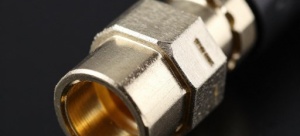

3. Разъем датчика скорости

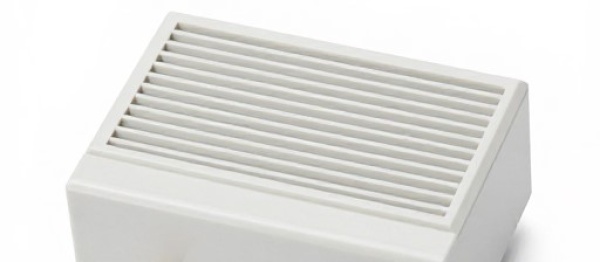

4. ДТОЖ для автомобилей ВАЗ
Установка и подключение
Чтобы система хорошо работала, нужно правильно установить все элементы:
- Монтаж ДАТ осуществляется на моторном щитке, поскольку он очень чувствителен к вибрациям. Установить контроллер следует штекером вниз, это позволит предотвратить скопление влаги и конденсата внутри. Устройство подключается к патрубку регулятора давления бензина через специальный тройник, как вариант, его можно соединить с ресивером.
- Установка ДТВ может быть произведена в корпусе воздушного фильтрующего элемента, в патрубке рядом с ним либо же в корпусе расходомера. Надежно зафиксируйте датчик, чтобы он не разболтался из-за вибраций двигателя.
- Для подключения устройств нужно будет протянуть провода от электронного блока управления к контроллерам, сами провода можно уложить через специальное отверстие рядом с вакуумным усилителем тормозов. Что касается порядка подключения, то для ДТВ он не особо принципиальный, а вот в случае с ДАТ необходимо учитывать распиновку, она нанесена на корпус девайса.
- Когда устройства будут установлены и подключены, необходимо прошить блок управления, поскольку для работы этих датчиков будут использоваться другие параметры. В случае с автомобилями ВАЗ можно использовать прошивки J5LS (J5 Light Sport), J5SPT0005. Как сказано выше, процедура перепрошивки — достаточно непростое и ответственное занятие, поэтому к данному шагу необходимо быть готовым. Если у вас есть сомнения касательно того, что вы все сможете сделать правильно, то лучше доверьте эту задачу специалистам.
Загрузка …
Способы проверки, диагностики
Отключение
Вытащить датчик довольного легко. Находится он в воздушном фильтре.
Статья в тему: Короткоходная кулиса для ВАЗ 2110: установка, замена карданчика
Этот способ подразумевает пуск мотора при извлеченном датчике – нам нужно отсоединить его разъём. При выключении контроллер запускает аварийный режим, а новые порции смеси рассчитываются по положению заслонки. Нам нужно немного проехаться, обороты должны быть выше 1500 об/мин. Если без ДМРВ автомобиль ведет себя динамичнее, то диагностика завершена – пора менять расходник.
Проверка мультиметром
Эта проверка подразумевает наличие навыков обращения с мультиметром (тестером). Метод подходит почти для всех моделей ВАЗ, в том числе и 2110. Нам нужно взять мультиметр и поставить на нем режим, замеряющий постоянное напряжение, который обычно обозначается DCV или только V. Чтобы работать с ДМРВ, нужно понимать его распиновку, она следующая:
- Желтый, расположенный ближе всего к лобовому стеклу, подает ток на вход сигнала;
- Зеленый обозначает заземление;
- Провод розово- или красно-черного цвета идет от основного реле;
- Бело-серый провод отвечает за выход напряжения.
Расположение проводов и их последовательность.
В зависимости от модели, цвета могут быть другими, только расположение не меняется. Здесь уже придется разбираться с конкретной моделью. Но отыскав проводку входящего сигнала (ближе к лобовому стеклу) и заземление, можно справиться без инструкции. С проводами понятно, теперь нужно включить зажигание, не запуская мотор. На тестере выставляется предел в 2 Вольта. Черный щуп тестера подключается к зеленому заземляющему проводу ДМРВ, а красный – к желтому. Измерение проходит между двумя выводами. Вставлять щупы нужно осторожно, дополнительная иголка не требуется, так как свободно можно внедрить щупы вдоль проводов, не повредив изоляцию.
Смотрим на дисплей тестера. Если расходник новый, то там мы увидим показатель напряжения 1.01. Со временем показатель растет, так как происходит износ резисторов (сопротивление падает). Чем больше цифра, тем сильнее износ чувствительного элемента:
- При хорошем состоянии показатель будет 1.01… 1.02;
- При «нормальном» — 1.02… 1.03;
- Датчик скоро перестанет работать – 1.03… 1.04;
- Предсмертное состояние расходомера сопровождается показателем 1.04… 1.05;
- Замена агрегата требуется при показании 1.05 и выше.

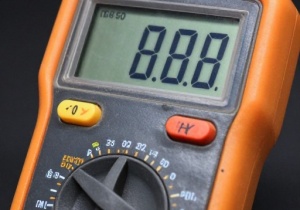

Тестирование датчика массового расхода. Вставлять щуп нужно аккуратно.
Также диагностика может быть проведена без мультиметра. Вместо него можно воспользоваться бортовым компьютером. Для этого нужно зайти в раздел «напряжение с датчика массового расхода», нас интересует показатель «U ДМРВ».
Визуальная проверка
Здесь нам нужно внимательно изучить поверхность гофра и расходника. Чтобы проверить состояние, нам нужно ослабить хомут воздухозаборника на выходе ДМРВ, а затем стащить его. Если на поверхности вам на глаза попались следы смазки или конденсата, то, скорее всего, они и вывели агрегат из строя. Иногда датчик удается «реанимировать», убрав всю грязь. Попадает она на расходник из-за редкой смены воздушного фильтра. Если же появляется жидкость на чувствительном элементе – это 90% выход из строя. Смазочное масло попадает из-за засорения маслоотбойника или из-за повышенного уровня в картере.
Статья в тему: Как подключить бортовой компьютер Штат на ВАЗ 2110 (инструкция)
Капли масла на датчике — это верный признак, что он вышел из строя.
При обнаружении вышеописанных элементов диагностика может быть завершена. Если поверхность чистая, идем дальше. Извлекаем расходник из воздушного фильтра. Держат его только 2 винта, которые выкручиваются 10-ым ключом. Посмотрев на фото, мы видим, что на передней части датчика массового расхода есть кольцо-уплотнитель. Устанавливается оно для герметизации – нефильтрованный воздух не может просочиться через впускное отверстие.
Если это кольцо (на фото оно зеленое, но у вас цвет может быть другим) сползло или вовсе осталось в корпусе фильтра, то на сеточке расходника можно будет обнаружить слой пыли. Такого дефекта хватает для выхода из строя чувствительного элемента. Собирать агрегат нужно по следующей схеме: проверить надежность фиксации уплотнительной юбки, надеть резиновое кольцо, поместить датчик в корпус воздушного фильтра.
