Замена подшипника передней ступицы ваз 2106

Для замены передних ступичных подшипников на Ваз 2106 в первую очередь необходимо снять передние колеса и снять ступицу с тормозным диском с поворотного кулака.

Вынимаем тормозные колодки и снимаем суппорт. Суппорт подвешиваем в нише колеса так, чтобы не натягивался шланг подвода тормозной жидкости.

Отворачиваем гайку ступицы и снимаем шайбу и внутреннюю обойму наружного подшипника. При необходимости, если в пути разрушился сепаратор наружного подшипника, не выпрессовываем наружное кольцо подшипника, а заменяем только внутреннюю его часть. Однако при первой же возможности устанавливаем целиком новый подшипник

Осторожно, стараясь не повредить манжету, снимаем ступицу вместе с тормозным диском с оси поворотного кулака

Ключом «на 12» отворачиваем два направляющих штифта

Снимаем тормозной диск и дистанционное кольцо со ступицы. Очищаем внутреннюю полость ступицы Ваз 2106 от старой смазки, промываем все детали керосином и закладываем свежую смазку

Чтобы вынуть наружное кольцо внешнего подшипника, закрепляем ступицу в тисках. Бородком, стараясь не повредить ступицу, бьем по периметру наружного кольца подшипника

Выбиваем его из ступицы

Манжету ступицы вынимаем, поддев ее отверткой

Под манжетой установлена дистанционная втулка. Внутренний подшипник удаляем из ступицы так же, как и внешний

Наружные кольца подшипников запрессовываем в тисках, используя соответствующие кольца от старых подшипников. Старые кольца следует ориентировать меньшим диаметром конуса внутрь ступицы, чтобы облегчить их удаление после запрессовки новых колец.

Соблюдая осторожность, можно запрессовать внутренние кольца подшипников легкими ударами молотка через прокладку

Закладываем в сепаратор внутреннего подшипника и внутреннюю полость ступицы смазку Литол-24 в количестве около 40 г. Новую манжету покрываем той же смазкой. Устанавливаем внутренний подшипник в ступицу. Укладываем дистанционную втулку.

Осторожно запрессовываем новую манжету с помощью молотка и подходящего инструмента (монтажной лопатки). Стараясь не повредить манжету, устанавливаем ступицу на поворотный кулак. Смазываем и устанавливаем внутреннее кольцо наружного подшипника Ваз 2106, шайбу и заворачиваем гайку ступицы. Регулируем зазор в подшипниках ступицы Ваз 2106 и устанавливаем защитный колпак. В колпак ступицы перед его установкой закладываем смазку Литол-24. Замена передних ступичных подшипников на Ваз 2106 завершена.

Замена подшипников и манжеты ступицы

Для проведения этих работ снимаем ступицу с поворотного кулака.

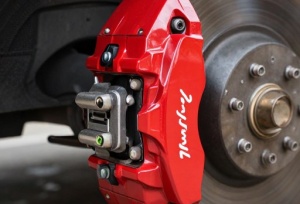

Вынимаем тормозные колодки и снимаем суппорт (см. Замена суппорта тормоза переднего колеса).

Суппорт подвешиваем в нише колеса так, чтобы не натягивался шланг подвода тормозной жидкости.

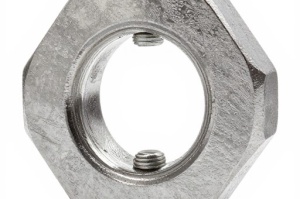

Отворачиваем гайку ступицы и снимаем шайбу и внутреннюю обойму наружного подшипника.

При необходимости, если в пути разрушился сепаратор наружного подшипника, не выпрессовываем наружное кольцо подшипника, а заменяем только внутреннюю его часть. Однако при первой же возможности устанавливаем целиком новый подшипник.

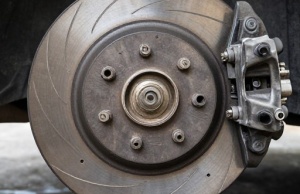

Осторожно, стараясь не повредить манжету, снимаем ступицу вместе с тормозным диском с оси поворотного кулака.

Ключом «на 12» отворачиваем два направляющих штифта и…

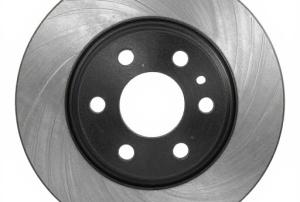

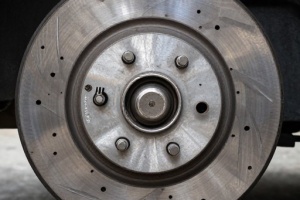

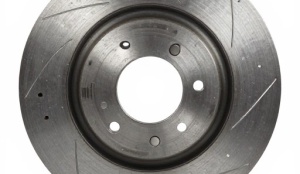

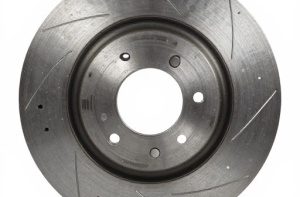

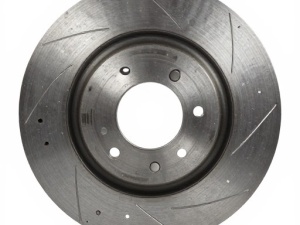

…снимаем тормозной диск и дистанционное кольцо со ступицы.

Очищаем внутреннюю полость ступицы от старой смазки, промываем все детали керосином и закладываем свежую смазку.

Чтобы вынуть наружное кольцо внешнего подшипника, закрепляем ступицу в тисках. Бородком, стараясь не повредить ступицу, бьем по периметру наружного кольца подшипника и…

…выбиваем его из ступицы.

Манжету ступицы вынимаем, поддев ее отверткой.

Под манжетой установлена дистанционная втулка.

Внутренний подшипник удаляем из ступицы так же, как и внешний.

Наружные кольца подшипников запрессовываем в тисках, используя соответствующие кольца от старых подшипников.

Старые кольца следует ориентировать меньшим диаметром конуса внутрь ступицы, чтобы облегчить их удаление после запрессовки новых колец.

Соблюдая осторожность, можно запрессовать внутренние кольца подшипников легкими ударами молотка через прокладку.

Закладываем в сепаратор внутреннего подшипника и внутреннюю полость ступицы смазку Литол-24 в количестве около 40 г. Новую манжету покрываем той же смазкой.

Устанавливаем внутренний подшипник в ступицу. Укладываем дистанционную втулку.

Осторожно запрессовываем новую манжету с помощью молотка и подходящего инструмента (монтажной лопатки).

Стараясь не повредить манжету, устанавливаем ступицу на поворотный кулак. Смазываем и устанавливаем внутреннее кольцо наружного подшипника, шайбу и заворачиваем гайку ступицы. Регулируем зазор в подшипниках ступицы (см. Регулировка зазора в подшипниках ступицы переднего колеса) и устанавливаем защитный колпак. В колпак ступицы перед его установкой закладываем смазку Литол-24.

Для безопасной эксплуатации автомобиля его колёса должны вращаться без каких-либо проблем. Если таковые появляются, то с управлением транспортного средства возникают нюансы, которые могут привести к ДТП. Поэтому за состоянием ступиц, полуосей и их подшипников нужно периодически следить, а при возникновении неполадок своевременно их устранять.

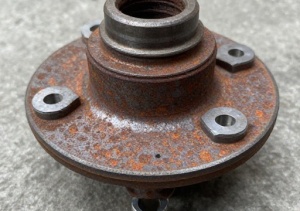

Передняя ступица ВАЗ 2106

Одним из важных элементов ходовой части ВАЗ 2106 является ступица. Посредством этой детали обеспечивается возможность вращения колеса. Для этого на ступицу прикручивается колёсный диск, а непосредственно вращение осуществляется благодаря паре ступичных подшипников. Основными функциями, которые возлагаются на ступицу, являются:

• соединение диска колеса с поворотным кулаком;
• обеспечение качественной остановки автомобиля, поскольку на ступице закреплён тормозной диск.

Чтобы знать, как проявляются неисправности ступицы, а также как производить ремонт, необходимо ознакомиться с устройством этого элемента. Несмотря на то что деталь рассчитана на выполнение сложных функций, конструктивно она выполнена довольно просто. Основными деталями ступицы являются корпус и подшипники. Корпус детали литой, изготовлен из прочного сплава и прошедший обработку на токарном оборудовании. Из строя ступица выходит довольно редко. Основной неисправностью изделия является выработка в местах установки внешних обойм подшипников.

Как заменить ступичный подшипник на ВАЗ 2106, 2107?

Мы определили, что неисправен именно ступичный подшипник, купили новый и готовим инструменты для работы:

1. Молоток
2. Пассатижи
3. Набор торцевых ключей
4. Отвёртка ударная (по которой можно бить и она не сломается)
5. Оправка для запрессовки новых обойм подшипников
6. Головка на 27 с большим воротком (для ступичной гайки)

Снятие ступичного подшипника.

В первую очередь снимаем колпачёк, закрывающий ступичную гайку. Далее выравниваем завальцованые края ступичной гайки и откручиваем её.

ВНИМАНИЕ: у правого колеса резьба ступичной гайки обратная.

Вывешиваем колесо и откручиваем тормозной суппорт.

Можно снять ступицу вместе с тормозным диском.

Вытаскиваем кольцо разделяющее сепораторы.

Достаём внутренний и внешний сепараторы и выбиваем их обоймы.

Прочищаем ступицу от старой смазки и грязи.

Установка нового ступичного подшипника.

Установка происходит в обратном снятию порядке.

Аккуратно через оправку (старую обойму на крайний случай), запрессовываем новые обоймы, предварительно смазав их стенки моторным маслом или литолом.

Устанавливаем разделительное кольцо.

Обильно смазываем внутренний сепаратор литолом, ставим его на место и закрываем сальником. Заполняем чуть меньше, чем на половину ступицу литолом и ставим её на поворотный кулак.

Смазываем внешний сепаратор и ставим его на место.

Теперь закручиваем ступичную гайку, но не до конца. Ставим тормозной суппорт, прикручиваем колесо.

Когда все старые запчасти поменяли на новые, нужно отрегулировать

Поворотный кулак

Не менее важным элементом ходовой части «шестёрки» является поворотный кулак. На него от рулевой трапеции через рычаг передаётся усилие, в результате чего обеспечивается поворот колёс передней оси. Кроме этого, к узлу крепятся шаровые опоры (верхняя и нижняя) через соответствующие проушины. С обратной стороны поворотного кулака находится ось, на которую надевается ступица с подшипниками. Ступичный элемент фиксируется на оси при помощи гайки. На левой цапфе используется гайка с правой резьбой, на правой — с левой. Сделано это с целью исключить затяжку подшипников на ходу и избежать их перегрева и заклинивания.

Дополнительной функцией поворотного кулака является ограничение поворота колёс, при этом деталь упирается в рычаги специальными выступами.

Неисправности

Ресурс поворотного кулака практически неограничен, если не учитывать качество автомобильных дорог и пренебрежение регулировкой ступичных подшипников. Иногда изделие может пройти и 200 тыс. км. Деталь выполнена из чугуна и способна выдерживать большие нагрузки. Однако если она выходит из строя, то владельцы «Жигулей» часто меняют её вместе с подшипниками и ступицей. Обратить внимание на поворотный кулак необходимо при появлении следующих симптомов:

• машину начало уводить в стороны, причём проблема не устраняется путём регулировки развал-схождения;
• было замечено, что выворот колёс стал с меньшим углом. Причиной могут быть проблемы как с поворотным кулаком, так и с шаровой опорой;
• облом колеса. Такое происходит по причине слома резьбовой части поворотного кулака либо пальца шаровой опоры, что на «Жигулях» происходит относительно часто;
• нерегулируемый люфт. Если ступичные подшипники регулировались несвоевременно или неправильно, то в местах их установки ось поворотного кулака будет постепенно стираться, что приведёт к появлению люфта, который регулировкой устранить не удастся.

Иногда бывает и такое, что во время ремонта автомобиля на поворотном кулаке обнаруживается маленькая трещина. Некоторые автолюбители советуют устранить проблему при помощи сварки. Однако нужно учесть, что от состояния поворотного кулака напрямую зависит безопасность. Поэтому такие элементы должны не ремонтироваться, а меняться на заведомо исправные либо новые.

Как увеличить выворот колёс

Многие владельцы ВАЗ 2106 и другой «классики» интересуются вопросом увеличения выворота колёс, поскольку на рассматриваемой модели довольно большой радиус разворота, что далеко не всегда удобно. Те, кто всерьёз занимается тюнингом своей машины, попросту устанавливают комплект элементов подвески (рычаги, сошка) с изменёнными параметрами. Однако подобные наборы для рядового владельца ВАЗовской «шестёрки» могут оказаться не по карману, ведь за такое удовольствие придётся выложить порядка 6–8 тыс. руб. Поэтому рассматриваются другие более доступные варианты, и они есть. Увеличить выворот колёс можно следующим образом:

1. Автомобиль устанавливаем на яму и демонтируем сошки, установленные с внутренней стороны ступицы.
2. Поскольку сошки имеют разную длину, более длинную деталь распиливаем пополам, удаляем часть, а затем свариваем обратно.

Описанная процедура позволяет увеличить выворот колёс примерно на треть, если сравнивать со стандартным положением.

Подшипник передней ступицы «шестёрки»

Основным назначением ступичных подшипников является обеспечение равномерного вращения колёс. В каждой ступице используется по два роликовых однорядных подшипника.

Таблица: параметры ступичных подшипников ВАЗ 2106

Подшипники ступицы ходят около 40–50 тыс. км. Во время монтажа новых деталей в них закладывается смазка на весь срок службы.

Неисправности

Поломка ступичного подшипника может стать причиной ДТП. Поэтому за их состоянием нужно периодически следить и на появившиеся посторонние звуки и нестандартное поведение машины своевременно реагировать. Если обнаруживается люфт, элементы нуждаются в регулировке либо замене. Основными симптомами, указывающими на проблемы с подшипниками ступицы, являются:

1. Хруст. Из-за разрушения сепаратора ролики внутри устройства перекатываются неравномерно, что приводит к появлению металлического хруста. Деталь подлежит замене.
2. Вибрация. При большом износе подшипника вибрации передаются как на кузов, так и на руль. Из-за сильного износа изделие может заклинить.
3. Увод машины в сторону. Неисправность в чём-то схожа с неправильной регулировкой развала-схождения, что обусловлено подклиниванием подшипника.

Как проверить подшипник

Если есть подозрение, что ступичный подшипник с одной из сторон на вашем авто неисправен, следует выполнить следующие действия для проверки его работоспособности:

1. Поднимаем колесо передка.
2. Под нижний рычаг ставим упор, например, пенёк, после чего опускаем домкрат.
3. Берёмся за колесо двумя руками в верхней и нижней части и пробуем наклонять его к себе и от себя. Если деталь исправна, то стука и люфта быть не должно.

Видео: проверка ступичного подшипника на «шестёрке»

Как отрегулировать

Если в подшипниках были обнаружены увеличенные зазоры, их требуется отрегулировать. Из инструментов потребуются:

• домкрат;
• зубило;
• динамометрический ключ;
• головка на 27;
• молоток.

Последовательность действий по регулировке такова:

1. Поднимаем передок автомобиля и снимаем колесо.
2. При помощи молотка и зубила сбиваем декоративный колпачок со ступицы.

Гайку ступицы во время регулировки подшипника рекомендуется менять на новую, поскольку крепёж может стать на то же место и законтрить его от проворачивания будет невозможно.

Замена подшипника

Во время эксплуатации подшипников изнашивается сепаратор, ролики и сами обоймы, поэтому деталь подлежит только замене. Для этого понадобится такой же перечень инструментов, как и при регулировке зазора в подшипниках, плюс нужно ещё подготовить:

• ключ на 12 и 27;
• бородок;
• головка на 17;
• вороток;
• плоская отвёртка;
• смазка Литол-24.

Работу выполняем следующим образом:

1. Поднимаем передок автомобиля и снимаем колесо.
2. Демонтируем тормозные колодки и суппорт. Последний фиксируем в нише колеса, чтобы предотвратить натяжение тормозных шлангов.

Видео: замена подшипника ступицы

Какой выбрать

Владельцам классических «Жигулей» рано или поздно, но приходится сталкиваться с заменой подшипников ступицы и с вопросом выбора производителя. Сегодня существует немало фирм, которые производят продукцию такого типа. Но предпочтение лучше отдавать таким брендам:

Продукция этих производителей характеризуется высоким качеством и отвечает самым строгим требованиям.

Если рассматривать отечественных производителей подшипников, то таковые тоже существуют. Для АвтоВАЗа подшипники поставляют:

• ЗАО «ЛАДА Имидж» является поставщиком оригинальных ступичных подшипников Lada на вторичном рынке;
• SPZ (Саратовский подшипниковый завод);
• Волжский стандарт (Волжский завод);
• VBF (Вологодский подшипниковый завод);
• СПЗ-9 (Самарский завод).

Замена ступичного подшипника на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Ступичный подшипник- для чего вообще нужен подшипник, мы думаем Вы знаете, но для тех кто не знает, в двух словах скажем, чтобы какие ни будь детали вращались, крутились и т.д., подшипники бывают нескольких видов, а именно подшипники скольжения и подшипники качения (Это по видам трения), ещё подшипники классифицируются по тому, где они будут использоваться, вот к примеру взять подшипник скольжения, классификация «Радиальный — он воспринимают радиальную нагрузку и предназначены для работы в тяжелых условиях, его температура максимум может достигать целых 400 °С, а скорость относительного перемещения поверхностей может быть максимум 40 м/с», ещё бывают подшипники классификации «Опорный», «Самоустанавливающийся» и другие.

Примечание! Для замены подшипника ступицы, нужно будет приобрести: Рем комплект для ступицы (Там подшипники будут и смазка), а так же запастись молотками, отвёртками и всеми необходимыми ключами и конечно же выбрать свободный день и приступить к работе!

Краткое содержание:

Где находится ступичный подшипник? Прочитав само название, уже можно понять что подшипник связан со ступицей, так вот он располагается во внутренней её части, обычно при осуществлении замены данного подшипника, люди снимают тормозной диск совместно со ступицей, потому что отделять тормозной диск это только время своё терять, а поменять подшипник на установленной ступице вообще никак не получиться, поэтому её нужно будет снять (Не снимая тормозной диск) и после чего осуществить замену.

Когда нужно менять ступичный подшипник? Когда он гудеть начнёт, но вся суть в том что это очень тяжело определить когда ездишь постоянно на автомобиле, потому что сильно гудеть подшипник начнёт только тогда, когда действительно уже весь разобьётся и придёт в негодность, поэтому так проверять это не вариант, для осуществления более точной проверки, нужно будет вывесить сперва колесо (Вначале правое переднее, потом левое, без разницы, оба колеса проверить нужно) и после этого, прокрутить рукой его, оно должно будет крутиться без каких либо заеданий и гула (Постороннего звука), быть не должно (Могут только колодки об тормозной диск задевать, но этот звук будет совершенно другим, как гудит подшипник и как трут колодки, Вы различите), более подробно о том как его проверить, смотрите в ролике ниже, там и про этот гул будет сказано, а ещё о том, как посредством покачивания определить, пришёл ли подшипник в негодность или ещё нет пока.

Суппорт

Рассматривая ходовую часть ВАЗовской «шестёрки», без внимания нельзя оставить тормозной суппорт. Этот узел крепится на поворотном кулаке, удерживает тормозные колодки и рабочие тормозные цилиндры посредством соответствующих отверстий, прорезей и пазов. Для тормозного диска в суппорте есть специальное отверстие. Конструктивно изделие выполнено в виде монолитной стальной детали. При воздействии поршня рабочего тормозного цилиндра на тормозную колодку, усилие передаётся на тормозной диск, что приводит к замедлению и остановке автомобиля. В случае деформации суппорта, которая возможна при сильном ударе, тормозные колодки изнашиваются неравномерно, что значительно сокращает их срок службы.

Суппорт может получить повреждения следующего характера:

• появление трещин. Поскольку деталь постоянно подвергается воздействию нагрузок, со временем на ней из-за усталости металла появляются трещины. Это говорит о необходимости замены суппорта, поскольку к восстановлению он непригоден;
• образование окислов на подвижных элементах. Рабочие цилиндры постепенно покрываются грязью и оксидной плёнкой, а поршни со временем начинают подклинивать, что снижает эффективность торможения. В этом случае требуется ремонт либо замена цилиндров.

Полуось заднего колеса ВАЗ 2106

На ВАЗ 2106 крепление задних колёс выполнено посредством полуосей. Деталь фиксируется на чулке заднего моста и является его неотъемлемой частью, поскольку именно полуось передаёт вращение от редуктора к задним колёсам.

Полуось является надёжной деталью, которая практически не выходит из строя. Основным элементом, который иногда требует замены, является подшипник.

С его помощью обеспечивается равномерное вращение рассматриваемого узла во время движения. Неисправности подшипника аналогичны ступичным элементам. Когда деталь выходит из строя проблема решается путём замены.

Замена подшипника

Чтобы снять полуось и заменить шарикоподшипник нужно подготовить определённый набор инструментов:

• вороток;
• головка на 17;
• молоток;
• плоская отвёртка;
• зубило;
• болгарка;
• новый подшипник полуоси со стопорным кольцом;
• паяльная лампа или газовая горелка.

Снятие полуоси

Демонтаж производим в следующем порядке:

1. Поднимаем заднюю часть автомобиля с нужной стороны и снимаем колесо, а также тормозной барабан.
2. Чтобы предотвратить вытекание смазки из балки заднего моста, приподнимаем край чулка домкратом.
3. Воротком с головкой на 17 откручиваем крепление полуоси.

Снятию полуоси тормозные колодки не мешают, поэтому их трогать не нужно.

Демонтаж подшипника

Процесс снятия подшипника состоит из следующих шагов:

1. Полуось фиксируем в тисках.
2. Болгаркой надрезаем кольцо.

Установка подшипника

Новую деталь устанавливаем следующим образом:

Вынимаем из нового подшипника пыльник.

Видео: замена полуосевого подшипника на «классике»

Ступицы с подшипниками и полуоси ВАЗ 2106 хоть и являются надёжными элементами, но из-за постоянного воздействия высоких нагрузок всё же могут выйти из строя. Проблема в основном связана с износом подшипников, которые владельцу «Жигулей» под силу заменить самостоятельно. Для работы потребуется небольшой опыт в ремонте автомобиля и минимальный набор инструментов, а чтобы всё сделать правильно и не допустить ошибок, предварительно следует ознакомиться с пошаговой инструкцией.

Вращение колес автомобиля было бы затруднительно без использования подшипников качения. Их наличие в конструкции ступиц авто обеспечивает легкое и бесшумное вращение колеса при движении.

Но подшипник – элемент по конструкции достаточно сложный, при эксплуатации авто он испытывает сильные нагрузки, что приводит к его износу и выходу из строя.

Особенно важно следить за состоянием подшипника передних ступиц. Сильный износ его приведет к наличию значительного люфта, сказывающегося на поведении колеса на дороге. Колесо перестанет ровно идти по дороге, появятся колебания, которые сразу же скажутся на шине – она начнет интенсивно стираться.

При этом вибрация колеса скажется и на рулевом правлении, рулевой механизм будет испытывать постоянные ударные нагрузки из-за вибрации, при этом часть этих вибраций будет передаваться на руль.

Дополнительно увеличится шум со стороны колеса, на котором подшипник изношен.

Инструмент

Для проведения такой операции понадобится следующий инструмент.

1. Специальный съёмник для демонтажа и установки подшипников обеих ступиц на автомобилях ВАЗ с передним приводом.

Без такого инструмента снятие старого и монтаж нового подшипников вряд ли возможен.

2. Необходимо иметь оправку, в качестве которой может выступать небольшой фрагмент металлической трубы подходящего диаметра. Это приспособление пригодится для того, чтобы выбить саму ступицу.

3. Головка ключа на 30 с имеющимся крепким и достаточно длинным воротком. Также понадобится накидной ключ на 19 и на 17.

4. Необходимо также иметь упоры под колёса, которые препятствуют качению автомобиля. Конечно, не обойтись без ключа, которым откручиваются гайки крепления колёс.

Проверка состояния

Произвести проверку состояния подшипника передней ступицы не так уж и затруднительно. Всего лишь нужно поддомкратить переднее колесо, где предположительно изношен подшипник. Если авто переднеприводное, КПП нужно установить в нейтральное положение, а под задние колеса кинуть упоры и поставить авто на ручник. У заднеприводных авто используется и коробка (устанавливается 1 передача) и ручник.

Поддомкраченное колесо руками нужно взять в верхней части и в нижней, и качающими движениями на себя проверить наличие люфта. В подшипнике с нормальным состоянием никакого люфта присутствовать не должно, даже малейшего.

Дополнительно нужно колесо раскрутить вокруг оси. Колесо должно вращаться легко, наличие каких-либо заеданий, а также небольшого хруста или шума будет сигнализировать о том, что нужна замена подшипника передней ступицы.

Видео: Диагностика подшипника передней ступицы Ваз.

При наличии соответствующего оборудования произвести замену можно и в гаражных условиях, но предварительно нужно приобрести новый подшипник, а также сопутствующие запчасти (ступичная гайка, сальник, стопорные кольца).

Что касается самих подшипников, то на разных авто они отличаются. К примеру, на ВАЗ-2106 спереди установлено два конусных роликовых подшипника, а вот на Chevrolet Aveo – двухрядный шариковый радиально-упорный подшипник.

Из-за различий используемых данных элементов работы по их замене производятся несколько по-разному. Поэтому рассмотрим, как производится замена подшипника передней ступицы на указанных выше моделях.

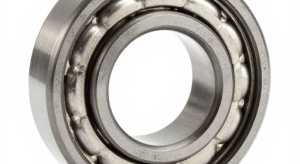

Для чего служит подшипник ступицы

Эта деталь обеспечивает свободное вращение ступицы колеса на оси поворотного кулака. В зависимости от типа привода и системы передней подвески подшипник может быть следующих модификаций:

1. Радиально-роликовый.
2. Радиально-шариковый.
3. Радиально упорный конического типа.

Корпус подшипника удерживает ступицу вместе с колесом на оси, обеспечивая сбалансированное вращение без люфта и отклонений.

Замена ступичного подшипника ВАЗ-2106

Итак, на ВАЗ-2106 появилось предположение, что изношен данный элемент ступицы. Особенностью используемых конусных подшипников является возможность их подтяжки. Поэтому при выявлении люфта не стоит сразу проводить замену, для начала можно попробовать подтянуть его.

Для этого нужно поддомкратить авто, снять колесо и при помощи наставки и молотка сбить защитный колпачок ступицы. Затем нужно будет разогнуть завальцовку бурта ступичной гайки и головкой на 27 сорвать ее с места.

Далее гайку нужно по максимуму затянуть, а после на четверть оборота отвернуть. Для проверки потребуется обратно установить колесо на ступицу и затянуть хотя бы две гайки его крепления. Остается только проверить регулировку – повращать колесо (оно должно вращаться легко), а люфт должен исчезнуть. Если регулировка принесла результат, то бурт гайки снова завальцовывается и ставиться на место защитный колпачок.

Если же при начальной проверке состояния слышен хруст, то регулировка уже не поможет, поскольку элемент начал разрушаться, поэтому потребуется только замена.

Далее посмотрим, как производится замена данного элемента на ВАЗ-2106. Для выполнения работ понадобиться:

1. торцевые ключи или головки с воротками на «7», «12», «17» и «27»;
2. баллонный ключ;
3. пассатижи;
4. мощная плоская отвертка;
5. молоток;
6. наставка из мягкого металла;
7. тиски слесарные.

Для произведения замены, с поворотного кулака ВАЗ-2106 придется снять ступицу с диском тормозного механизма. Для этого нужно будет поддомкратить колесо, снять его с авто, сбить защитный колпачок, развальцевать бурт ступичной гайки.

Затем нужно будет выкрутить болты крепления тормозного суппорта и снять его с диска. Полностью демонтировать суппорт не нужно, достаточно снять его и подвесить на пружину стойки, чтобы тормозные патрубки не находились в натянутом состоянии.

После нужно будет выкрутить ступичную гайку, отверткой поддеть и снять упорную шайбу, а также внутреннюю обойму внешнего подшипника.

Чтобы снять ступицу, следует хорошо взяться за диск и стянуть на себя. Если руками снять не получится можно аккуратно сбить ее молотком и деревянной наставкой, однако удары наносить нужно не по диску, а по ступице. Остальные работы производятся на снятом элементе.

Вначале нужно будет демонтировать обойму внутреннего подшипника и сальник. Затем отверткой следует извлечь разрезную дистанционную втулку.

Далее ступицу нужно зафиксировать в тисках так, чтобы сторона установки внешнего подшипника находилась вверху. Торцевым ключом на «7» или «12» (на старых моделях) следует выкрутить направляющие болты, а после снять со ступицы дистанционное кольцо, а затем тормозной диск.

Затем наставкой и молотком нужно будет выбить со ступицы наружные кольца подшипников. На этом разборка завершена.

Чтобы запрессовать новые наружные кольца, нужно воспользоваться тисками. При этом старые кольца применить в качестве наставок, а между наставками и губками тисков установить деревянные прокладки.

После запрессовки колец, нужно внутреннюю полость заполнить смазкой, поставить обойму внутреннего подшипника, а также разрезное кольцо и сальник. Далее сборка выполняется в обратной последовательности.

Замена подшипника передней ступицы Chevrolet Aveo

На Chevrolet Aveo замена производится с помощью такого оснащения:

• баллонный ключ;
• ключи торцевые и головки с воротками на «17» и «30»;
• отвертки (крестовая, плоская);
• съемник для шаровых опор;
• съемник для выпрессовки ступицы;
• специальные щипцы для демонтажа стопорных колец;
• тиски;
• молоток;
• деревянные и металлические наставки.

Начало работ практически идентично ВАЗ-2106 – открутить болты крепления колеса и послабить ступичную гайку, предварительно развальцевав ее бурт. Далее выдомкратить колесо, снять его, а также демонтировать с тормозного диска суппорт.

Тормозной диск снимается со ступицы, пока она еще установлена на авто. Для этого нужно отверткой выкрутить направляющие болты и аккуратно сбить диск со ступицы.

Затем нужно открутить гайку рулевой тяги и съемником выпрессовать ее из поворотного кулака. Также нужно будет выкрутить два крепежных болта опоры нижнего рычага к поворотному кулаку, и крепежные болты амортизационной стойки. Если на авто используется система АБС, перед снятием поворотного кулака нужно будет отсоединить разъемы питания этой системы.

Далее нужно стянуть поворотный кулак вместе со ступицей с вала ШРУСа.

Чтобы добраться до подшипника, вначале нужно будет съемником выпрессовать ступицу с поворотного кулака. Затем при помощи специальных щипцов снять стопорные кольца.

После этого можно будет выпрессовать сам изношенный элемент съемником. Перед посадкой нового элемента следует убедиться, что посадочное место его не приняло форму овала. Для этого нужно осмотреть старый подшипник.

Новый подшипник можно запрессовать при помощи тисков, используя старый как наставку.

Затем нужно будет установить стопорные кольца на место, поверхности подшипника обильно смазать смазкой и произвести монтаж поворотного кулака на место, выполняя все работы в обратной последовательности. После сборочных работ нужно обязательно проверить затяжку все болтов.
