Замена ремня генератора на ВАЗ 2114

• Проблемы с ремнем генератора
• Регулировка натяжения ремня
• Замена ремня генератора
• Полезное видео

Иногда можно заметить, что ремень генератора ваз 2114 8 клапанов стал издавать свист или непонятные звуки. О чем это может говорить, как устранить эту неисправность, а также о том, как правильно заменить ремень — мы сегодня и расскажем.

Ремень генератора ваз 2114

Проблемы с ремнем генератора

Наиболее частым признаком неправильной работы ремня генератор является его свист.

Причин у этого явления может быть сразу несколько, наиболее вероятные из которых:

1. Слабое натяжение. Оно приводит к тому, что ремень во время движения проскальзывает, издавая соответствующие звуки. Причем, интенсивность последних явно увеличивается в ночное время суток — ведь генератор в этом случае работает не только на привычные «круглосуточные» потребители, но и на освещение.
2. Разрушение ремня. Длительная эксплуатация ремня генератора вызывает естественное старение, негативно сказывающееся на его структуре — на поверхности образуются трещины, а отдельные его участки могут и вовсе выкрашиваться. Ремень в данном случае может пробуксовывать и не передавать нужный момент вращения на шкив генератора. Единственным выходом из этой ситуации является его замена.
3. Намокание ремня. Хотя это и случается крайне редко ввиду особенностей конструкции и расположения привода генератора, при попадании воды на поверхность ремня также может происходить его проскальзывание ввиду снижения трения рабочей поверхности.
4. Заклинивание генератора. При поломке генератора может происходить его подклинивание, приводящее к проскальзыванию ремня. Ремонтировать в этом случае нужно не ремень, а сам генератор.

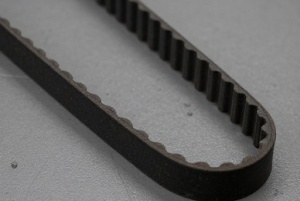

Проблемы с ремнем генератора ваз 2114

Для того, чтобы избежать появления проблем с ремнем генератора, следует периодически (раз в 1-2 месяца) проверять его натяжение, а также осматривать внешнюю поверхность на предмет наличия дефектов.

Если во время эксплуатации авто выяснится, что ремень находится в хорошем состоянии, но при этом во время работы свистит — достаточно просто выполнить его натяжение.

Регулировка натяжения ремня

Неправильное натяжение ремня генератора может крайне негативно сказаться на работе зависящих от него узлов и агрегатов. Так, слишком слабая натяжка приведет к его проскальзыванию, ведущему за собой нестабильную работу генератора (ввиду плохой передачи момента вращения) и перебоям в бортовой сети (включая быструю разрядку АКБ).

Напротив, чрезмерно тугое натяжение ремня способно вызвать чрезмерную нагрузку на подшипники генератора, приведя тем самым к их быстрому износу или даже разрушению. Именно по этой причине величина натяжения является крайней важной и должна периодически проверяться.

Для того, чтобы ее скорректировать и вернуть ремень в нормальное рабочее состояние, нужно:

• ослабить крепеж генератора снизу и сверху;
• прокрутить регулировочный болт и выполнить таким образом натяжение (для увеличения натяжения следует вращать болт вправо, для ослабления — влево);
• при помощи ключа провернуть на несколько оборотов коленчатый вал и проверить натяжение;
• если натяжение в порядке — затянуть крепеж генератора.

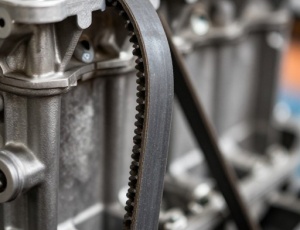

Натяжение ремня генератора ваз 2114

Саму проверку натяжения можно сделать, просто надавив рукой на ремень. Если он натянут правильно, то его прогиб составит около 8 мм. При большем прогибе натяжение следует увеличить, при меньшем — ослабить.

Проверить правильность натяжения можно и другим способом — достаточно поставить мультиметр в режим измерения напряжения постоянного тока с пределом в 20 вольт и замерить вольтаж на клеммах аккумуляторной батареи при работающем моторе. Стабильные показания будут говорить о том, что ремень натянут хорошо (а значит — и вращение на генератор передается плавно). При скачущих показаниях вольтметра натяжение ремня следует скорректировать.

Еще одним явным признаком правильного натяжения ремня является его бесшумная работа. Если он движется плавно, не издавая свиста, гула или других посторонних звуков, значит все хорошо. Если же во время его работы слышны какие-либо шумы, значит натяжка выполнена неправильно (в некоторых случаях причиной шумов может быть подклинивание генератора, о чем говорилось выше.

Именно поэтому, если после многократных попыток корректировки натяжения ремня убрать свист не получается, следует обратить внимание уже на состояние этого устройства).

На что влияет степень натяжения

Чрезмерное усилие приведет к скорому выходу из строя подшипников генератора. Поломка в начальной стадии проявляет себя гулом со стороны генератора. При замене ремня желательно проверить состояние подшипника. Для этого раскрутите шкив рукой. Вращение должно происходить равномерно и бесшумно. Если гул при работе ДВС все же появился, можете снять ремень, а потом на 10-15 сек. завести мотор. Так вы сможете определить, исходит шум от подшипника генератора либо роликов ГРМ.

Недостаточное натяжение приводит к проскальзыванию ремня и ускоренному износу. Первый признак такой неисправности проявляет себя писком на холодную либо при намокании. Чрезмерное растяжение приведет к отсутствию зарядки. Именно поэтому важно знать, как проверить натяжение ремня генератора.

Виды конструкции

Привод генератора бывает двух типов:

• индивидуальный — генератор соединен со шкивом коленчатого вала отдельным ременным приводом. Натяжка осуществляется с помощью специального регулировочного болта, вращение которого будет отодвигать либо приближать генератор. В остальных случаях усилие регулируется положением корпуса;
• общий — для генератора, коленчатого вала, помпы системы охлаждения и насоса гидроусилителя руля используется один сервисный ремень. Усилие в таком случае устанавливается автоматически натяжителем, который фиксируется специальным роликом.

Как определить правильную степень натяжения:

• с помощью линейки измеряется разница между положением в состоянии покоя и в натянутом состоянии. При этом прилагаемое усилие, точка измерения, а также нормативная разница указывается в руководстве по ремонту и эксплуатации автомобиля. На фото представлена схема для Chevrolet Niva. Измерить натяжение можно в точках А и В, то есть посередине между шкивами в наиболее удобном для вас месте. Измеряемый показатель для точки А не должен превышать 10-15 мм, а для точки В — 12-17 мм. Прилагаемое усилие (98,1 Н, то есть 10 кгс) можно измерить, если натягивать ремень с помощью ручных пружинных весов;
• тест на скручивания. Если у вас нет точной информации о допусках, можете воспользоваться народным методом. Считается, что ремень генератора натянут правильно, если посередине шкива генератора и коленчатого вала его нельзя перекрутить вокруг своей оси более чем на 90º. Степень прилагаемого усилия описать сложно, но с опытом это чувство приходит автоматически;
• с помощью частотомера. Владельцы автомобилей ВАЗ наверняка слышали о приборе «Лада Норма-Пинар». Устройство предназначено для измерения частоты колебаний. Полученные данные позволяют определить степень натяжения. Для проверки необходимо поднести датчик к ремню, а затем провести пальцем по нему, как по струне гитары. Автопроизводитель регламентирует нормальную частоту для каждой модели ДВС. Такой метод используется нечасто, поскольку покупка прибора для ремонта личного авто — нецелесообразна. Но подобное устройство можно соорудить своими руками.

Натяжение

Как правильно установить ремень генератора автомобиля, рассмотрим на примере двух типов конструкции:

• ослабьте болт натяжителя, приоткрутив контргайку. Вращение самого болта будет натягивать и ослаблять ремень. После установки натяжения зафиксируйте ключом болт натяжителя и затяните контргайку;
• ослабьте болты крепления генератора к кронштейнам. Заложите между корпусом генератора и двигателем штырь. Усилием рычага натяните ремень, после чего можно затягивать крепления генератора;
• в системах с единым сервисным ременным приводом натяжение может осуществляться автоматически. В конструкции расположен специальный натяжитель, для ослабления которого необходимо приоткрутить болт ролика, а затем отвести натяжитель с помощью гаечного ключа.

В случае с ручейковым ремнем перед окончательной проверкой степени натяжения заведите и заглушите мотор. Так вы убедитесь, что ремень занял правильное положение в пазах шкивов.

От качественной работы генератора зависит работоспособность ДВС. Прибор после старта мотора является основным источником электричества на борту автомобиля. Однако для бесперебойного вращения ротора необходимо правильно натянуть ремень генератора автомобиля, в противном случае появятся проблемы с выработкой тока.

Как натягивать ремень генератора автомобиля.

Замена ремня генератора

Если после проверки и осмотра ремня выяснилось, что он треснул или выкрошился, то его следует заменить на новый, что крайне важно — аналогичный. Так, размер ремня генератора ваз 2114 8 клапанов — индивидуален. Он отличается от размеров ремней других ВАЗовских машин, а потому приобретать в автомагазине следует именно ремень для 14-й модели. Стандартная его длина составляет 698 мм (если же на машине установлен ГУР, то длина ремня будет большей).

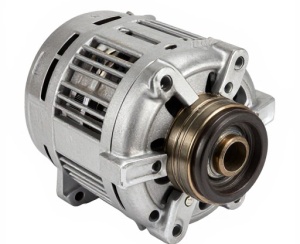

Замена ремня генератора ваз 2114

Сама замена выполняется в такой последовательности:

• ослабить гайку регулировки натяжения ремня и нижнюю крепежную гайку генератора;
• ослабить натяжение ремня генератора;
• подвинуть генератор в сторону двигателя — это позволит максимально ослабить ремень;
• снять ремень с обоих шкивов — генератора и коленвала;
• надеть новый ремень на ведущий шкив (на оси коленвала);
• надеть ремень на ведомый шкив (на оси генератора);
• выполнить натяжение нового ремня по схеме, которая была описана выше.

Таким образом, заменить приводной ремень — довольно просто, а сама процедура займет совсем немного времени.

Как заменить ремень генератора на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) Сперва определитесь с какой стороны вам будет легче производиться замену (Можно сверху его заменить, но это не очень то и удобно, или сбоку подлезть под него, но для этого времени больше нужно), как только определились, приступайте к ней, в начале мы опишем как заменить его если подлезть под него сбоку (Даже если вы его сверху менять собрались, то всё равно прочтите это и не перескакивайте на другой пункт, потому что вы упустите очень важные детали, которые в следующем пункте мы уже не опишем), для этого поднимите правый передний бок автомобиля домкратом и как только он будет поднят, снимите правое колесо (О том как правильно снять колесо, читайте в статье: «Замена колёс на автомобиле»), после чего откроется прекрасный доступ к ремню генератора (Если у вас установлена подкрылка, то её тоже снимите, все подкрылки на винтах крепятся, поэтому их и нужно будет вывернуть), но кстати если вам мешать защита картера ещё будет (Просто бывают громоздкие защиты, которые всё днище закрывают, как снять защиту, читайте в статье: «Замена защиты картера на ВАЗ»), то её тоже снимите, ну и теперь приступайте к замене, чтобы её осуществить ослабьте затяжку двух гаек крепления генератора (Одна гайка указана красной стрелкой, другая белой на маленьком фото) и после чего полностью отверните болт на максимальную величину на которую он отвернётся (Указан синей стрелкой) и снимите тем самым старый ремень генератора, сбоку через арку, но перед тем как его снять, притяните полностью до упора сам генератор к двигателю автомобиля.

2) Что касается замены ремня с верхней части, в этом случае никакого колеса снимать не нужно и поднимать машину тоже не нужно в воздух, а просто выверните две гайки крепления генератора (Они на фото выше указаны, одна из них красной стрелкой показана, а другая белой, кстати если нижнюю гайку не удастся вывернуть, она ещё белой стрелкой указана, то и не выворачивайте её, красную достаточно будет ослабить хорошенько и всё) и после этого сам болт выверните на максимальную величину (Указан синей стрелкой на фото выше) и так же одной рукой подведите генератор близко к двигателю автомобиля, а другой сам ремень с него снимите и вытащите через верхнюю часть если вам это удастся.

Установка: Установка нового ремня начинается с одевания его на шкив привода генератора и только после этого на ролик генератора он одевается (Чтобы шкив и ролик вы могли отличить между собой, то сразу вам скажем, шкив это крупная деталь, а ролик маленькая и выходит он именно из генератора, мы ролик ещё жёлтой стрелкой на втором фото от верха указали), после того как ремень оделся, приступайте к его регулировки, для этого рукой отведите от двигателя сам генератор (Он двигается, потому что гайки его крепления ослаблены) и после чего регулировочный болт (Указан на фото ниже стрелкой) по часовой стрелке закрутите (Таким образом ремень натянется), но если вы его вдруг перетяните, то в таком случае ослабьте натяжение ремня немножко, для этого болт регулировочный против часовой стрелки ослабьте и в это время сам генератор перемещайте ближе к двигателю автомобиля, всё это делается до того, пока ремень нормально не будет отрегулирован, как только вы добились правильного натяжения ремня, затяните все гайки ранее вывернутые до упора и можете заводить автомобиль и проверять работу нового ремня на автомобиле, сразу отметим тот факт что посторонних звуков он издавать не должен (Свист), если издаёт то либо он слишком ослаблен, либо очень холодно на улице и автомобиль ещё не прогрет, либо же сам материал из которого выполнен купленный вами ремень является слишком дубовый и из-за этого и происходит данный свист в двигателе автомобиля.

Примечание! Самая хорошая регулировка ремня, является его прогибание при помощи пальца руки с усилием в 10 кг на 6-10 мм в средней части, более подробно о том месте где ремень нужно прогибать пальцем, смотрите на фото ниже, кстати чтобы на 100% убедиться нормально ли ремень натянут или же нет, рекомендуем вам воспользоваться одним из способов, первый заключается в том что вы должны включить четвёртую передачу на автомобиле и прокатить его (Примерно метров 5-10), второй способ даст нам тоже самое что и первый, просто он выполняется по другому, а именно включается нейтральная передача и воротком с накидной головкой проворачивается болт который шкив привода генератора крепит (см. фото ниже, этот болт указан стрелкой, чтобы до него добраться, нужно с правой передней стороны под колесо подлезть и по возможности даже снять это колесо и через арку вы с лёгкостью до этого болта доберётесь) примерно на 2-3 оборота этот болт нужно провернуть, после чего снова проверьте натяжение ремня и если нужно будет ослабьте его или же вновь подтяните, но в том случае если вы повторно будете регулировать натяжение ремня, тогда вновь проделайте одну из двух операций которые указаны чуть выше!
