Кнопка подогрева сидений лада гранта

Состав комплекта подогрева сидений и как установить нагреватели на Гранту своими руками

Подготовка к монтажу нагревательных элементов

Перед тем, как подключить обогрев сидений на Гранте, необходимо закрепить нагреватели под обшивкой кресел. Безусловно, удобнее это делать на демонтированных «сидушках», предварительно разобранных на две части: спинку и опору. Создание приемлемых условий для установки нагревательных элементов – цель подготовительного этапа. К слову, при определении причин стука гидрокомпенсаторов несколько иная логика.

Предварительные мероприятия выполняются по следующему сценарию:

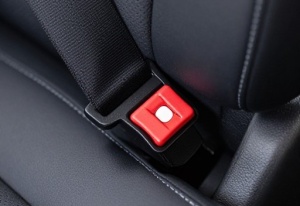

• Разъединить колодку питания датчика непристегнутого ремня безопасности, расположенного под сидением. Во многих комплектациях данная опция доступна только для водителя.

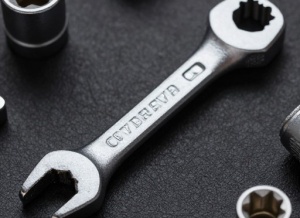

• Открутить головкой Е10, посаженной на вороток, четыре болта, связывающих основание рамы кресла с кузовом и вынуть кресло. Для удобства доступа к крепежным элементам переместить сидение в крайнее дальнее или ближнее положение. Аналогично снять и вытащить из салона вторую переднюю «сидушку».

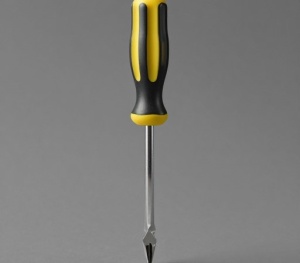

• Снять барашек регулировки угла наклона спинки, поддев его двумя плоскими отвертками.
• В месте соединения спинки и сидения демонтировать пластиковые накладки с левой и правой сторон, выкрутив по одному саморезу.
• Открутить по 2 болта с каждой стороны, фиксирующие каркас спинки на металлическом основании.
• Отсоединить спинку от сидения.
• Пункты 3-6 повторить для второго кресла.

Заводские чехлы крепятся к каркасу четырьмя фиксаторами. С обратной стороны фиксирующие элементы зажаты проволоками. Раскрутив последние, стягиваем ткань. Перед снятием чехла спинки, отсоединить пластиковый замок внизу конструкции. При сборке проволоку целесообразно заменить на пластиковые хомуты.

Установка нагревателей

Цель предварительного позиционирования – добиться такого расположения нагревателей, чтобы провода выходили в стык спинки и сидения. Играть с продольной базой не получится – штатный комплект рассчитан строго по размерам впадин. Сняв защитную ленту, приклеить элемент к каркасу. При необходимости пеноматериал подрезается для незаметного вывода провода.

Установка нагревательных элементов для подогрева сидений

Прежде рассмотрим механическую часть, то есть то, что предстоит сделать для установки нагревающих элементов в сидения машины, а дальше рассмотрим и электрическое подключение подогрева сидений. Вначале необходимо снять сиденья. Тут всё просто. Только перед тем как откручивать водительское сиденье, загляните под него и вытащите разъём индикатора не пристёгнутого ремня. Для этого нажмите на фиксатор разъёма и потяните на себя.

Сиденья крепятся четырьмя болтами к кузову. Головка у болтов на Гранте под так называемую “евро” головку (Е10). Если у вас другая возьмите соответствующий ключ. Откручиваем эти болты и снимаем сиденья.

Для удобства снятые сидения заносим домой и начинаем с работать уже с ними дома. Разбираем сиденья. Нам необходимо снять спинку. Для этого переворачиваем кресло набок. Берём две плоские отвёртки. Вставляем их с двух сторон под барашек регулировки угла наклона спинки и поддевая его снимаем.

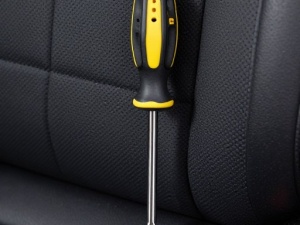

После этого, поддев плоской отвёрткой, разъединяем две половинки пластмассовых крышечек. Делаем это очень аккуратно, так как можно случайно сломать направляющие.

Выкручиваем саморез удерживающий декоративную накладку. Снимаем ее.

Берём ключ на 13 мм. и отворачиваем два болта М8 мм., крепящие спинку сиденья к основанию.

После этого аналогичные работы производим с противоположной стороны. Затем разъединяем половинки кресел. Теперь необходимо снять заводские чехлы сиденья. Начнём с нижнего каркаса кресла. Переворачиваем его “вверх ногами”. Чехол крепится к каркасу заводскими фиксаторами из жёсткой проволоки.

Они легко разжимаются плоскогубцами. Для разжима необходимо зажать плоскогубцами край проволоки, и прокрутить её круговым движением. На фото изображены места, где нужно разъединять эти самые фиксаторы.

После того, как все отмеченные на фото фиксаторы освобождены, отодвигаем чехол в сторону и видим пенолитьё.

Теперь необходимо освободить чехол спинки кресла. Внизу спинки есть пластиковый замок. Отсоединяем его по периметру и задираем вверх часть чехла. Переворачиваем спинку задней частью вверх. Под чехлом увидите такие же фиксаторы. Необходимо удалить четыре штуки, как на фото.

Запитка или как подключить обогрев передних сидений на Ладе Гранте правильно

Стоимость работ по монтажу в неофициальном СТО составляет не менее 2 500 рублей. За эти деньги в автокресло вмонтируют уже купленные нагревательные элементы и подключат цепь по мануалу. Остается изготовить незамерзайку по домашнему рецепту и выдвигаться в путь. Это для шустрых. Кропотливым владельцам электрическая часть интеграции наверняка не понравится.

Недостатки штатного комплекта

В инструкции указано, как установить подогрев сидений на Гранту и подсоединить его к бортовой сети. Согласно написанному, электрика подключается и функционирует так:

• Постоянный плюс берется от кнопки аварийной сигнализации.
• Масса присоединяется к кронштейну крепления штатных проводов отрицательного полюса.
• Штатный предохранитель заменяется на более мощный.
• Включение/отключение обогрева производится кнопками напрямую.

Грамотно реализована только одна функция – отключение обогрева при выключении зажигания. В остальном же схема присоединения не совсем удачная:

1. Плюсовой провод, подходящий к аварийке, тонкий и, вероятно, будет работать на пределе.
2. Контактная группа кнопок функционирует в опасном режиме, поскольку не предназначена для силовых нагрузок.

К сведению. Комплект предлагает к установке упрощенные кнопки – в них отсутствует индикатор включения в виде лампы желтого цвета (как на органе управления обогревом заднего стекла).

Грамотная схема подключения

Неудачный итог штатного алгоритма подсоединения – оплавленный предохранитель. Подобная реакция свидетельствует о работе цепи на предельном режиме. Избежать этого поможет альтернативная схема присоединения подогрева сидений. Она предусматривает использование двух четырехконтактных реле и запитку их от выключателя К4, подающего выходной «+» после включения зажигания.

Дополнительные элементы

Проводить монтажные работы желательно после приобретения дополнительного монтажного блока уменьшенного размера. Также понадобятся обычные контакты для подсоединения двух реле и два контактных элемента «Лира», увязывающих предохранитель 10А. Дополнительные провода сечением 4 и 1,5 мм2 тоже добавляем в список покупок.

Поиск «+»

Итак, чтобы подключить подогрев передних сидений на Гранте, необходимо выяснить номер выходного плюса реле К4, появляющегося после включения зажигания. Это может быть как 87-й, так и 30-й контакт.

Обычно это контактный элемент №30, но лишний раз удостовериться не помешает. Снимаем реле и диагностируем. Проверка осуществляется подсоединением лампы 12В к 30-му контакту монтажного блока и массе. После активирования зажигания лампа должна загореться.

Подсоединение элементов

Карту подключения ключевых составляющих цепи удобно разбирать на рисунке. Последовательность действий при сборке цепи следующая:

• Вытащить клемму «+», найденную в ходе теста реле К4, и подсоединить к ней два провода: один (4 мм2) – к предохранителю и далее на 87-й контакт, второй – управляющий плюс от кнопки подогрева (вывод №1). Сделать перемычку и интегрировать ее обратно.
• На пути следования «+» к реле обогрева сидений встроить предохранитель на 10А, интегрировав контакты «Лира».
• На втором конце полученных «+» сделать ответвления под вторые выключатель и кнопку управления, подсоединить их к 87-м и 1-м контактам.
• Сделать два провода массы с перемычками, которые будут крепиться к 85-му, А и С выводам.
• Проложить управляющую проводку и провод подсветки от кнопок к монтажному блоку. Соединить 2-е контакты с 86-ми; В – с крепежным элементом предохранителя F9 или F10.
• Присоединить к 30-м контактам каждого реле свой «+» нагревательных элементов.

Перемычки или ответвления удобно делать с помощью контактных пар «папа-мама». «Скруток» лучше избегать, соединяя провода непосредственно в колодке и делая отводы.

Комплект обогрева сидений (завод) 2 сидения на ВАЗ Гранта

Уважаемые покупатели, во избежание ошибок при отправке комплекта электрообогрева сидений 2190-6513010 с проводами и кнопками на ВАЗ 2190/91, в строке «Комментарий» указывайте модель вашего автомобиля, комплектацию, год выпуска.

Когда в лютый холод приходится садиться за руль Лада Гранта, и ощущать спиной и тем, что пониже студеное сидение, невольно приходится задумываться о том, что весьма не мешало бы заиметь в машине подогрев сидений. Дело в том, что штатный подогрев сидений на ВАЗ 2190/91 встречается только в люксовом варианте последних годов выпуска, а во всех остальных машинах этой серии обогрева не предусмотрено. Однако отчаиваться не стоит, ведь самостоятельный ремонт и подключение подогрева по силам каждому.

Большинство современных автомобилей оборудуется множеством систем обеспечивающих комфорт водителю и пассажиру, одним из которых является обогрев сидений. Он управляется с помощью блока, выглядит привлекательно, современно, не только красиво вписывается в салон, но и очень прост в использовании.

Несмотря на то, что подогрев сидений сравнительно молодая опция на рынке «наворотов», это не помешало ей, за такой небольшой промежуток времени завоевать мировое признание всех автомобилистов мира. Благодаря подогреву сидений водитель автомобиля может избавиться от неприятных ощущений, которые сопровождают его каждый раз, когда он садится в «холодный» автомобиль.

Производители подогрева сидений стали выпускать комплекты подогрева сидений, для автолюбителей у которых данной опции нет в комплектации, что позволяет им установить своими руками, избавив тем самым свою «пятую точку» от неприятных ощущений.

Встраиваемый (заводской) комплект обогрева сидений в сборе (на 2 сидения) устанавливаются автомобили для автомобиля Лада Гранта (2190-91) по умолчанию.

Изделие создано по формуле «длина нагревающей нити — сопротивление материала — напряжение бортовой сети».

Это значит что нагревательная нить такой длины (при напряжении 12.5-13.5 Вольт) не может нагреться более 53°С.

Тканевая основа обогрева сделана из негорючего материала, нагревательная нихромовая нить идет во фторопласте, что в совокупности полностью исключает вероятность возгорания изделия.

Комплектация:

— Нагревательный элемент (напряжение 13,5 В; Мощность 55 Вт.) — 4 шт.

— Кнопки обогрева — 2 шт.

— Монтажный набор для подключения — 1 шт.

— Схема монтажа — 1 шт.

— Товар сертифицирован.

Штатный обогрев сидений 2190-6513010 на автомобили семейства ВАЗ 2190 / 2191 поставляются на конвейер ОАО «АВТОВАЗ», товар тестирован и обладает высокой степенью надежности.

Кнопки выключателей подогрева передних сидений расположены в салоне автомобиля ВАЗ 2190/2191 на кожухе туннеля пола.

Неприятные ощущения — всего лишь вершина айсберга, холодное сидение чревато более серьезными последствиями, нежели кажется на первый взгляд.

Кнопки управления обогревом сидений предназначены для включения / выключения подогрева сидения (коммутации электрических цепей обогревателей сидений водительского и пассажирского) в двух положениях на автомобилях Лада Гранта.

Установка электрообогрева сидений 2190-6513010 автомобиля в сборе с проводами и кнопками выключателей подогрева передних сидений ВАЗ 2190, 2191, Лада Гранта и её модификаций, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Другие артикулы товара и его аналогов в каталогах: 21900651301023.

ВАЗ 2190, ВАЗ 2191.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно установить подогрев передних сидений в автомобиле семейства Лада гранта.

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Инструкция по установке подогрева сидений на гранту.

Для установки приобретаем подогрев сидений от калины или гранты. Для удоства работы и надежного закрепления подогревающих элементов рекомендуем снять сиденья с машины, хотя возможна установка подогрева на сиденья без снятия самих сидений.

Зачехляем обшивочный материал обратно, аккуратно, чтобы нигде не получилось складок.

Соединяем между собой черные разъемы обогревов спинки и сиденья.

. и включенным подогревом сидений (оранжевый индикатор включения подогрева).

Пользуемся и наслаждаемся теплым сиденьем в зимнее время года!

В первой части

данной статьи я описал о внедрении комплекта обогревательных элементов с «Аламара» в сиденья Гранты. Во второй части я постараюсь описать как нам подключить их к бортсети автомобиля. Давайте вместе разберёмся в подключении. Многие подключают подогрев через одно или два реле. У меня в комплекте с жгутом проводки для подключения обогрева была небольшая схемка. На ней не было отмечено никаких реле, как и собственно в проводке они отсутствовали. А питание бралось с разъёма аварийной сигнализации. Также там было указанно, что необходимо заменить родной предохранитель этой цепи на 5 А на более мощный — 10 А. Давайте проверим, безопасно ли такое подключение: После установки обогревателей в кресла я подключил их к мощному блоку питания на 12 V, чтобы проверить их работоспособность. Заодно я решил разобраться более подробней в подключении, и удостовериться в надёжности и правильности этой схемы. Я подключил в цепь амперметр, и померил ампераж при нагрузке. Результаты Вы видите на фото:

Установка подогрева сидений на примере Лада Гранта

С приходом зимы и соответственно времени года, когда нашу пятую точку начинает подмораживать в не прогретом авто, в нашу голову начинают приходить разные интересные мысли. Как на вроде той, что неплохо было бы что-нибудь придумать, что грело нас, еще до того, как печка согреет салон. Здесь мы, прежде всего, говорим об альтернативных отопительных приборах. Будь то подогрев руля или подогрев сидений. Во многих машинах эти опции штатные, но если их нет, то можно их сделать самим. Именно об этом и будет наша статья, как сделать подогрев сидений своими руками. Пример будет приведен для Лады Гранта.

Что для этого нужно?

Первым делом нужно разобраться, какие элементы, материалы и инструменты вам пригодятся в процессе установки подогрева.

Выбирайте только качественные материалы, приобретайте комплекты в проверенных торговых точках. Нагрев осуществляется за счет электричества, что всегда опасно для жизни и здоровья человека.

Подогрев передних сидений гранта

Здравствуйте мои дорогие подписчики и гости, зашедшие ко мне на страничку! Сегодня я хочу поделиться с Вами о том, как своими руками можно установить подогрев сидений на Ладу Гранту. В первой части я опишу как внедрить сами грелки непосредственно в сиденья. Я только что закончил установку подогрева на свою машинку. Грелки заказывал на Аламаре, так что и принципиально описывать установку буду именно этого комплекта. На сайте сказанно, что это якобы заводской подогрев от Гранты. На самом деле это штатный подогрев от ВАЗ-2115 (Определил по серийному номеру). Он не совсем подходит на нашу Гранту, но я расскажу в деталях как именно этот комплект подогнать под нашу машинку.

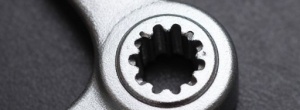

Значит что нам понадобится для установки подогрева сидений: 1. Ключ или головка с воротком Е10. (как на фото) 2. Скотч двухсторонний тканевый. Купите заранее, чтоб потом не бегать по магазинам. 3. Пластиковые стяжки (хомутики) длиной не менее 250 мм.

4. Изоляционная лента (изолента). 5. Комплект проводки для подключения обогрева (у меня был в к-те с грелками) 6. Отвёртка крестовая и две плоские. 7. Ключ или головка с воротком на 13 мм.

Ну чтож, если всё подготовленно, можно приступать.

1. Первым делом необходимо снять передние сиденья. Тут всё просто. Только перед тем как откручивать водительское сиденье, загляните под него и вытащите разъём индикатора непристёгнутого ремня. Для этого нажмите на фиксатор разъёма и потяните на себя.

Сиденья крепятся четырьмя болтами к кузову. Головка у болтов под так называемую «евро» головку (Е10). Откручиваем эти болты и снимаем сиденья. Для удобства заносим их домой и начинаем с ними работать.

Демонтажные работы

Чтобы установить подогревательные элементы, для начала нужно провести процедуру демонтажа. Она включает в себя следующие мероприятия.

• Открутите пластмассовые крепления, которые соединяют кресла с кузовом вашего автомобиля.
• Демонтируйте салазки. Две штуки располагаются впереди, а еще две — сзади.
• Извлеките кресла из салона, иначе работать будет крайне неудобно.
• Отделите от кресла спинку. Для этого предусматривается наличие болтов по бокам, которые демонтируются ключом на 10 миллиметров.

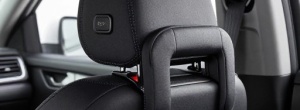

• На спинке располагается заглушка под подголовники, которая извлекается.
• Снизу с крючков снимается обивка. Для этого крючки немного разгибаются.
• Теперь вы можете полностью снять всю обшивку.
• Аналогичную процедуру проведите со вторым сиденьем, если планируете ставить подогрев на него тоже.

Пока вы занимаетесь установкой подогрева, закиньте обивку в стиральную машину. Это ей не повредит, а салон будет выглядеть новее и приятнее.

Установка элементов подогрева

Многие забывают о необходимости надежной фиксации элементов, отвечающих за подогрев кресел. В итоге со временем они могут смещаться, тем самым нарушая работоспособность системы.

Чтобы избежать подобных ситуаций, специалисты советуют пришивать элементы подогрева непосредственно к внутренней стороне обивки. Хотя сегодня некоторые автовладельцы отдают предпочтение другому варианту, при котором используется двухсторонний скотч. На нем элементы удерживаются достаточно надежно, а скотч крепится к самому поролону.

Вне зависимости от выбранного способа фиксации, обратная сборка выглядит для всех вариантов одинаково. Это наиболее сложный этап, потому строго придерживайтесь указанной последовательности операций.

• На спинку, где уже был зафиксирован обогрев, натяните обратно обшивку.
• С помощью киянки заглушки вбиваются на свои места. Речь идет о заглушках для подголовников.
• Далее протягивается ткань. Передняя просовывается сквозь отверстие, а задняя расправляется вниз.
• Ткань от передней части накидывается на крючки, а затем натягивается. Только следите за степенью натяжения, дабы ткань не порвалась.
• Теперь можно накидывать на крючки задний элемент обшивки.
• Следующий шаг — вставка проволоки в переднюю часть и натяжение обшивки.
• Если вы планируете поменять поролон, вырезайте новые элементы в строгом соответствии с размерами старого материала.
• Обратите внимание на участки, где контактирует пружина с корпусом и стяжками кресел. Чтобы избежать скрипов, воспользуйтесь кусочками от трубки омывателя, либо просто намотайте изоленту в несколько слоев.
• Подогрев для нижней части кресла автомобиля часто монтируют с помощью двухстороннего скотча или пришивают к обшивке с ее внутренней стороны. Можно воспользоваться хомутами из пластика или скобами из проволоки, что позволит избежать смещения обогревательных элементов со своих установочных мест. После этого натягиваются пластиковые крепежи.
• Соедините спинку и сиденье.
• Через отверстие в раме и поролон протягивается провод, с помощью которого подогрев будет подключаться в бортовой сети.
• Подключение проводки осуществляется строго по схеме. Она обязательно прилагается к комплекту элементов обогрева, потому ничего дополнительно искать не придется.

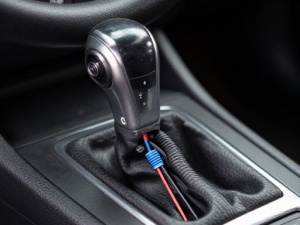

• Стандартным местом для монтажа кнопок включения и отключения подогрева выступает зона возле ручного тормоза. Хотя вы можете разместить их на свое усмотрение.
• Не редко автовладельцы идут альтернативным путем, устанавливая штатную систему обогрева сверху кресел, после чего поверх надевают автомобильные чехлы.

Существует современное и очень простое решение — накидки с подогревом, которые можно надевать зимой и снимать в теплый период. Их недостаток заключается в свободно идущем проводе, который может мешать водителю. Плюс накидки неплотно прилегают к креслам.
