Как отрегулировать клапана на матизе

Зачем регулировать клапана На Дэу Матиз

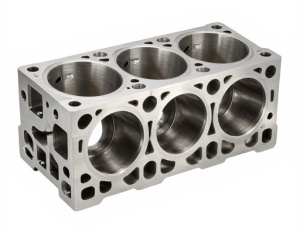

Клапана в головке блока цилиндров обязаны герметично закрывать камеру сгорания во время такта сжатия. Все же, так бывает не всегда. В том случае, когда хотя бы один из клапанов, впускной или выпускной, выполняют свою работу спустя рукава, кромка клапана неплотно прилегает к седлу, нагретые до огромной температуры газы прорываются либо во впускной, либо в выпускной коллектор.

Это грозит как минимум потерей компрессии и ухудшением наполнения цилиндров топливо-воздушной смесью. Что в свою очередь вызывает падение мощности, усложняет пуск и негативно сказывается на расходе горючего. Но и это не все. Раскаленные газы стремятся разрушить сначала кромку клапана, а затем, после появления микротрещин, вызывают полное разрушение рабочей части клапана.

Если же клапан открывается не полностью, когда тепловой зазор слишком велик, то кроме плохой наполняемости цилиндра смесью, происходит некачественная вентиляция камеры сгорания между тактами сжатия. А это чревато неэффективным сгоранием смеси, что тоже приводит к падению мощности и высокому расходу.

Кроме этого, газы стимулируют образование большого количества нагара на всем механизме газораспределения — пружинах, направляющих клапанов, коромыслах, что приводит к износу клапанных стержней и здорово нарушает процесс работы ГРМ.

Именно поэтому тепловые зазоры между толкателями и торцами клапанов критически важны, поскольку при нагревании все металлы расширяются на определенную величину. На эту величину мы и оставляем зазоры между клапаном и коромыслом.

Производитель настоятельно рекомендует проводить регулировку клапанов на Дэу Матиз минимум раз в 20 тысяч км. Величины зазоров (а) следующие:

1. Для впускного клапана зазор составляет 0,15 мм.
2. Для выпускного клапана — 0,32 мм, поскольку выпускной клапан прогревается гораздо сильнее впускного.

Интересное по теме: Новый Chery Tiggo 8 2020. Ждем у дилеров

Теперь снимаем модуль зажигания.

Регулировка клапанов на Дэу Матиз без этой процедуры практически невозможна.

Выполняя это, мы делаем следующее:

1. Находим закрепитель и отжимаем его от колодки жгута системы управления двигателем.
2. Катушки крепятся к держателю крышки ГБЦ , чтобы снять их, потребуется выкрутить три болта «десятой» торцевой головкой.
3. Снимаем модуль зажигания.
4. Теперь снимаем дроссельный узел.

Это действие производится также в несколько этапов:

1. От трубки воздуховода отсоединяем трубку вентиляции картера.
2. Также, снимаем шланг, ведущий к воздушному фильтру, после чего снимаем воздуховод.
3. Требуется отключить все провода от регулятора холостого хода. Это применительно к двигателю Матиза объемом 0,8 литра.
4. У дроссельной заслонки есть датчик положения. Провода, ведущие к ней, тоже отсоединяем.
5. Тосол необходимо слить до минимальной отметки.
6. На шлангах, которые подают ОЖ на блок дросселя необходимо сжать хомуты пасатижами и отсоединить их.
7. У блока дросселя и коллектора впуска есть четыре крепящих болта. Их нужно вывернуть при помощи шестигранного ключа.
8. Теперь можем снять весь дроссельный узел.

И последнее, что нужно сделать прямо перед регулировкой.

Когда работа завершена, снимаем крышку у ремня ГРМ. Чтобы сделать это, необходимо снять подкрылок передней арки справа и 4 крепежных болта.

Теперь предстоит проделать еще немного простых операций:

1. К вакуумному усилителю протянут шланг разрежения. Необходимо, при помощи пассатижей, зажать хомут с краев и передвинуть его вдоль по шлангу.
2. Убрать подвод разрежения.
3. Убрать подвод проветривающий картер от штуцера крышки ГБЦ.
4. Винт держателя трубопровода впуска нужно открутить с помощью шестигранного ключа на “5”.
5. Нужно сжать лепестки фиксирующего элемента проводов, находящихся в системе управления силового агрегата, при помощи отвертки. От держателя отсоединяем жгут.
6. Торцевой головкой на “десять” откручиваем болт, который крепит кронштейн соединительного шланга и отводим его в сторону.
7. Выкрутить болты (8 штук), которые крепят ГБЦ «пятым» шестигранным ключом и отсоединить ее.

Как узнать, что пора регулировать клапана

Кроме рекомендации производителя о том, что зазоры регулируются каждых 20 000 км пробега, существует ряд признаков, прямо указывающих на необходимость регулировки. Логично, что регулировка нужна в том случае, когда проводился ремонт головки блока. Есть и ряд других симптомов:

1. Характерный цокающий, стрекочущий звук из-под капота. Опытный механик запросто определит только по звуку, что клапанам нужна регулировка.
2. Постепенное падение мощности. Тепловой зазор не сбивается мгновенно. Поэтому определить потерю тяги и динамики порой бывает сложно. Однако если мощность падает критически на фоне других симптомов, можно говорить о потере номинальных тепловых зазоров клапанов.
3. Перегревы двигателя. Поскольку часть горячих газов попадает в коллекторы, двигатель может сильно перегреваться даже на малых нагрузках.
4. При наборе оборотов могут наблюдаться ощутимые хлопки как на впуске, так и на выпуске.
5. Некорректная работа двигателя, тяжелый пуск, неустойчивые холостые обороты.

При наличии даже этих симптомов уже стоит подумать о проверке зазоров в клапанах.

Что нужно для регулировки зазора

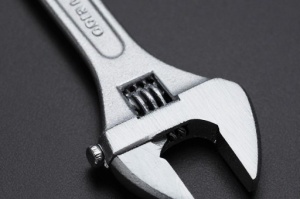

Из инструментов будут нужны набор бит, головок, воротки, удлинители и карданы, набор отверток. Также нужны два щупа на 0,15 мм и на 0,32 мм. Поскольку щуп на 0,32 найти проблематично, будем использовать два щупа — на 0,3 и на 0,02 мм вместе. Если клапанная крышка крепится заводскими болтами, необходим шестигранник на 5 мм.

Такого набора щупов с головой хватит для любой регулировки

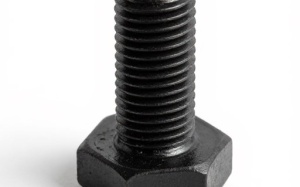

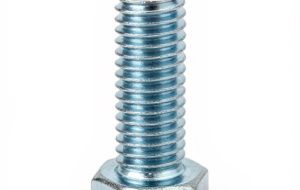

Кстати, о болтах клапанной крышки (М6х1, длина 35 мм). Они отличаются крайней ненадежностью, да и производитель рекомендует их менять при каждом демонтаже крышки. Дело в том, что шестигранная лунка часто слизывается при повторном использовании. Так что, если они есть в продаже, лучше купить новые оригинальные.

Оригинальный корейский болт 94500741 с антипригарной обработкой. Крайне рекомендуют проводить их замену при каждом демонтаже клапанной крышки

Каталожный номер оригинального болта 94500741-GM, их цена порядка 15 гривен за штуку. В крайнем случае, можно использовать болты постелей распредвала от ВАЗ 2110-2112, но использовать обычные болты с шестигранной головкой — крайне нежелательно.

Интересное по теме: Autobianchi Stellina. Звезда и мотор в чемодане

Многие рады были бы сэкономить и на прокладке клапанной крышки. Она тоже одноразовая, даже если выглядит еще пристойно. Дело в том, что за годы эксплуатации прокладка ужимается, высыхает, теряет эластичность. Если нет особого желания наблюдать масляные потеки на блоке цилиндров, прокладку лучше заменить. Рекомендуют такие варианты:

• PARTS-MALL P1G-C007, цена 30 гривен;
• CORTECO 440063P, цена 80 гривен;
• BGA BGSILC, в такую же цену;
• ELRING 136.271, порядка 100 гривен;
• VICTOR REINZ 71-53137-00, цена 125 гривен, один из лучших вариантов;
• NIPPARTS J1220907, цена 200 гривен;
• GLASER X83283-01, около 250 гривен.

Также нам потребуется домкрат и, естественно, баллонный ключ. Если все это под руками, можно приступать к регулировке.

Регулируем зазоры клапанов Дэу Матиз

Регулировка проводится на остывшем до 20 градусов двигателе. Если температура больше или меньше, необходимо корректировать величину зазора плюс-минус на одну сотку.

Таблица поправок зазоров с учетом температуры

Для начала поддомкратим автомобиль и снимем переднее правое колесо и грязезащитный щиток, установим подставку под ступицу и опустим домкрат.

Открываем капот и снимаем воздушный фильтр вместе с корпусом и всем трубопроводом в сборе.

Теперь очередь за модулем зажигания. Отключаем высоковольтные провода и клеммную колодку на тыльной стороне модуля. После этого откручиваем три болта крепления модуля, снимаем его.

Отключаем вакуумные шланги, снимаем трос привода дроссельной заслонки. Теперь снимаем разъем с датчика и патрубок за ним. Они тоже будут мешать.

Снимаем шланг сапуна, заодно проверяем его целостность. Особенно в месте, указанном стрелкой. Если там образуется трещина, получим неконтролируемый подсос воздуха на впуске.

Снимаем крышку ГРМ. В первую очередь откручиваем два дальних болта с правой стороны. Для этого используем кардан и удлинитель. Далее откручиваем остальные четыре. Соблюдаем осторожность, чтобы не сорвать шлицы. Болты под шестигранник на 5.

Теперь, когда крышка снята, будем выставлять поршень первого цилиндра в верхнюю мертвую точку такта сжатия, вращая коленвал. Для этого используем головку на 17, удлинитель и вороток. Именно для этого мы снимали колесо и брызговик.

Чтобы выставить первый цилиндр в ВМТ, не обязательно снимать крышку ремня ГРМ и выставлять ее по меткам. Хотя, и такой метод имеет право на существование и считается правильным.

Интересное по теме: Наш Ланос: меняем ремень ГРМ

Можно пойти таким путем и после снятия крышки ремня ГРМ выставить метки на коленвалу и шкиве распредвала. Однако в том случае, когда у нас нет претензий к ремню привода ГРМ, можно упростить себе жизнь

Однако гораздо проще и быстрее выставить поршень первого цилиндра в ВМТ, ориентируясь по положению поршня и кулачка распредвала. Для этого проворачиваем коленвал по часовой стрелке (!) до тех пор, пока поршень не достигнет ВМТ, а кулачок распредвала будет смотреть строго вниз.

В этом положении мы сможем отрегулировать оба клапана на первом цилиндре, а также впускной второго и выпускной третьего.

Для начала проверим существующие зазоры щупами. Щуп не должен свободно проходить между клапаном и коромыслом, но и не должен проходить слишком туго. Щуп должен проскальзывать с небольшим усилием.

Если есть необходимость откорректировать зазор, берем накидной ключ на 12, срываем им фиксирующую гайку. Не снимая ключа, плоской отверткой выставляем нужный зазор, вращая толкатель коромысла. Добившись нужного зазора, удерживаем отвертку в таком положении и затягиваем контргайку. Проверяем зазор еще раз, после чего затягиваем гайку с усилием 20 Н∙м. Так же поступаем с остальными свободными клапанами.

Теперь проворачиваем коленвал на 360 градусов. В это время распредвал провернется на 180 градусов. В этом положении регулируем оба клапана третьего (четвертого цилиндра на литровом двигателе), а также выпускного второго (и впускного третьего цилиндров на литровом моторе).

После регулировки протягиваем контргайки еще раз и снова проверим зазоры на каждом из клапанов. При сборке тщательно протираем ветошью все привалочные плоскости, а клапанную крышку затягиваем крест-накрест, начиная с центра, с моментом 10 Н∙м. Сборку проводим в обратном порядке.

Подготовительные работы для регулировки клапанов Daewoo Matiz

Прежде всего нужно запомнить, что все регулировочные работы выполняются на холодном двигателе. Теперь комплектуем набор необходимого инструмента:

• набор рожковых ключей;
• комплект отверток;
• набор головок;
• пассатижи;
• набор имбусовых ключей;
• комплект измерительных щупов.

Процедура регулировки зазоров требует проведения ряда подготовительных мероприятий, потому что так просто добраться до узлов ГРМ не удастся. В первую очередь следует отсоединить минусовой провод АКБ.

Демонтаж корпуса воздушного фильтра

Процесс состоит из нескольких переходов:

1. Используя плоскую отвертку, ослабить хомут крепления воздуховода.
2. Отсоединить патрубок фильтра от воздуховода.
3. Для ДВС Matiz 0,8 л разъединить колодку жгута системы управления мотором и датчика температуры воздуха, снять шланг с корпуса фильтра.
4. Головкой на «10» отвинтить три болта крепления корпуса фильтра к воздухозаборнику и извлечь их.
5. Приподнять корпус с воздухозаборником и резонатором и вывести два штифта из резиновых подушек.
6. Демонтировать узел.
