Как вытащить полуось на ВАЗ 2107?

Полуось ваз 2107, 2106, 2101 — снятие и замена.

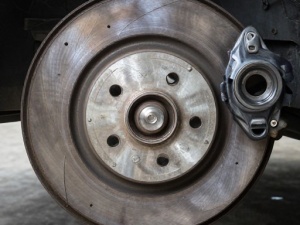

Вывешиваем заднюю часть автомобиля на опоры, снимаем сначала заднее колесо, затем тормозной барабан. С помощью домкрата приподнимаем край балки заднего моста, чтобы после снятия полуоси не выливалось масло.
Головой на 17 через отверстия во фланце задней полуоси ваз 2107 отворачиваем четыре гайки.

Снимаем пинцетом упругие шайбы.

На фланце полуоси закрепляем ударный съемник и выбиваем заднюю полуось ваз 2107 из балки.

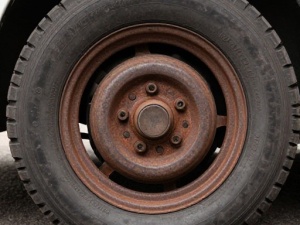

Вместо этого можно использовать снятое колесо. Разворачиваем его и ставим обратной стороной. Прикручиваем на два болта и резко выдергиваем заднюю полуось.

Полуось вынимается вместе с маслоотражателем, пластиной крепления, подшипником и запорным кольцом.

Между фланцем балки и щитом тормоза установлено резиновое уплотнительное кольцо.

Пассатижами вынимаем манжету полуоси из гнезда в балке заднего моста.

Не очень сильными ударами молотка по торцевой головке, или отрезку трубы подходящего диаметра, запрессовываем новую манжету.

При деформации полуоси, больших радиальных и осевых зазорах в подшипнике, смещении запорного кольца, износе шлицев – полуось необходимо заменить на новую в сборе. Самостоятельная замена только подшипника и запорного кольца не рекомендуется. Устанавливаем полуось в порядке, обратном снятию. Замена полуоси на ваз 2106 — это не ремонт ниссан, поэтому не нужно использовать дорогостоящую смазку. Перед установкой смазываем рабочие поверхности манжеты смазкой Литол-24.

Полезные советы по замене подшипника полуоси ВАЗ 2107

Осуществляя ремонт полуоси ВАЗ 2107, необходимо придерживаться следующих советов и правил:

Чтобы при срезании болгаркой старого подшипника не повредить полуось, необходимо распиливать лишь внешнее кольцо и сепаратор. На внутреннем кольце достаточно сделать несколько пропилов, после чего расколоть его ударами зубила.

Новый подшипник набивается на полуось при помощи молотка. Если бить непосредственно по подшипнику, появляется вероятность его перекоса или разрушения. Поэтому набивать подшипник надо, используя обрезок трубы, внутренний диаметр которой немного больше диаметра полуоси.

Недопустимо нагревать подшипник перед его посадкой на полуось. Нагретый подшипник увеличивается и проще садится на место, но при этом может произойти “отжиг” металла, ухудшающий его физические свойства. В результате отжига увеличивается пластичность и снижается твердость металла.

Замена подшипника полуоси ВАЗ 2107 — задача достаточно сложная, но вполне выполнимая в гаражных условиях. Главное — не повредить поверхность полуоси при снятии и установке подшипника. При установке нового подшипника следует осторожно работать молотком, так как сталь, из которой изготовлены детали подшипника, очень хрупкая. В остальном процедура не содержит в себе сложных операций, требующих особой квалификации и оборудования.

Фото отчет по снятию и установке задней полуоси на автомобиле ВАЗ 2106

Итак, первым делом необходимо сорвать болты крепления заднего колеса, поднять автомобиль домкратом и окончательно открутив болты, снять колесо. После этого необходимо снять тормозной барабан, так как именно под ним находятся все гайки крепления полуоси. В результате получаем следующую картину:

Далее необходимо совместить отверстия во фланце полуоси с гайками крепления. Так как таких отверстия два, то делать это нужно два раза, разумеется потом провернуть полуось, чтобы в отверстиях были доступны третья и четвертая гайки крепления.

Желательно сначала нанести проникающую смазку, а затем уже срывать воротком:

Когда усилие уже небольшое, можно применять трещоточную рукоятку для большего удобства:

Когда все 4 откручены до конца, далее можно приступать к снятию полуоси. Для это берем колесо, переворачиваем его обратной стороной и накручиваем на два болта, достаточно просто наживить, чтобы был небольшой разбег по болтам. Наглядно это показано на фото ниже:

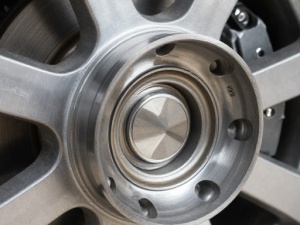

И резкими рывками при помощи обеих рук пытаемся сдернуть полуось со шлицов. Обычно это происходит после первого же рывка, так как большого усилия для этого не требуется:

Далее можно открутить эти болты и снять колесо, и руками окончательно снять ось:

После этого можно производить замену либо самой полуоси, либо же ее подшипника в случае необходимости (об этом как-нибудь в следующих статьях напишу). Установка проходит в обратной последовательности и не занимает много времени. Единственное, что стоит отметить, что при установке необходимо, чтобы она совпала по шлицам и небольшим ударом по ней набить. Но думаю, что из видео ролика все итак видно. Что касается цена новой полуоси на ВАЗ 2106, то она может оставлять от 100 до 1300 рублей.

Фото отчет по замене полуоси задней моста на ВАЗ «классика»

Итак, первым делом необходимо снять заднее колесо автомобиля, предварительно подняв автомобиль домкратом. После этого выполнить демонтаж заднего тормозного барабана. Когда с этой задачей справились, то получается примерно следующая картина, которая показана на фото ниже:

После этого подводим отверстия на фланце таким образом, чтобы через них были видны гайки крепления оси:

И при помощи воротка и головки на 17 открутить эти гайки через отверстия:

Когда эти две гайки открутили, необходимо слегка провернуть фланец, чтобы через отверстия показались еще две:

И открутить их таким же образом как и две предыдущих. После этого необходимо постараться вынуть полуось из корпуса заднего моста ВАЗ 2101-2107. Для этого есть простой, но в то же время достаточно проверенный способ: необходимо перевернуть колесо внутренней стороной наружу и прикрутить его слегка наживив двумя болтами:

И резкими рывками сбиваем полуось со шлицов:

После того, как ось отошла, можно откручивать колесо и уже руками окончательно вынимать:

Выполняем замену подшипника или же самой полуоси при необходимости и производим установку в обратном порядке. Цена новой детали составляет от 1200 рублей за штуку.

Что такое полуоси, зачем они нужны и как устроены

В заднеприводных автомобилях, к которым, собственно, относится «семёрка», задние колёса являются ведущими. Именно они, вращаясь, заставляют машину двигаться. Вращающий момент к ним передаётся от коробки переключения передач через приводной (карданный) вал, редуктор и полуоси. Полуосей всего две: по одной на каждое заднее колесо. Их роль заключается в том, чтобы передать крутящий момент от соответствующей шестерни редуктора к колёсному диску.

Конструкция полуоси

Полуось — это цельнометаллический вал, изготовленный из стали. На одном его конце находится фланец для крепления диска колеса, а на другом имеются шлицы для зацепления с шестерней редуктора. Если рассматривать полуось в сборе, то кроме вала в её конструкцию также входят:

• маслоотражатель;
• уплотнительная прокладка;
• сальник (манжета);
• подшипник. В конструкцию полуоси кроме вала также входят маслоотражатель, прокладка, сальник и подшипник

Каждая из полуосей установлена в соответствующем (левом или правом) кожухе заднего моста. Маслоотражатель с прокладкой и сальником служат для предотвращения вытекания смазки из кожуха. Подшипник предназначен для обеспечения равномерного вращения полуоси и распределения ударных нагрузок, поступающих от колеса к заднему мосту автомобиля.

1 — маслоотражатель; 2 — прокладка; 3 — уплотнитель; 4 — сальник; 5 — полуось; 6 — кожух; 7 — пластина крепления подшипника; 8 — тормозной щит; 9 — подшипник; 10 — фиксирующая втулка

Основные технические характеристики полуосей ВАЗ 2107 и их элементов

Полуоси для «семёрки» в России выпускаются под каталожным номером 21030–2403069–00. Правая и левая детали, в отличие, от некоторых других заднеприводных машин, у ВАЗ 2107 абсолютно идентичные. Они имеют диаметр 30 мм (под подшипник) и 22 шлица. В продаже можно встретить и так называемые усиленные полуоси с 24 шлицами, но для их установки потребуется менять конструкцию редуктора.

Подшипник полуоси

Подшипник — это именно тот элемент, на который приходится большая часть нагрузок. И хотя его заявленный ресурс составляет порядка 150 тыс. км пробега, он может прийти в негодность гораздо раньше. Все зависит от условий эксплуатации автомобиля, исправности других деталей трансмиссии, а также качества его изготовления. Самыми надёжными, на сегодняшний день, считаются подшипники Вологодского подшипникового завода, выпускаемые под артикулами 2101–2403080 и 180306. Импортные аналоги имеют каталожный номер 6306 2RS.

Таблица: размеры и технические характеристики подшипника 2101–2403080

Сальник

Манжета полуоси имеет гораздо меньший ресурс, нежели подшипник, так как её основным рабочим материалом является резина. Менять её нужно через каждые 50 тыс. км пробега. Сальники полуоси выпускаются под каталожным номером 2101–2401034.

Таблица: размеры и технические характеристики сальника полуоси ВАЗ 2107

Неисправности полуосей ВАЗ 2107, их причины и признаки

К основным поломкам полуосей можно отнести:

• деформацию вала;
• перелом;
• износ или срезание шлицев;
• повреждение резьбы крепления колёсного диска.

Деформация

Полуось, хоть и изготовлена из высокопрочной стали, под воздействием высоких нагрузок может деформироваться. Такая неисправность, зачастую, является следствием заклинивания редуктора, проблем в работе подшипника, а также попадания соответствующего колеса в глубокую выбоину. Признаком деформации полуоси является сильная вибрация колёсного диска, иногда сопровождающаяся гулом, стуком, треском.

Перелом

Следствием попадания колеса в выбоину, или сильного удара о кочку может быть и перелом вала полуоси. В этом случае автомобиль теряет управление, так как одно из ведущих колёс перестаёт вращаться. При переломе полуоси из строя также могут выйти и шестерни редуктора, поэтому при возникновении такой неисправности его обязательно нужно проверить.

Износ или срезание шлицев

Естественный износ шлицев полуоси может проявиться после 200–300 тыс. км пробега. Чаще встречается их срезание, возникающее при заклинивании одного из колёс и неисправности редуктора. Также шлицы срезаются вследствие износа зубьев шестерни полуоси, которые входят с ними в зацепление.

Признаком повреждения шлицев является хруст со стороны редуктора

Признаком износа или срезания шлицев является хруст (треск) со стороны полуоси, возникающий, обычно, при старте или движении под гору. Хруст свидетельствует о том, что зубья шестерни проскальзывают между шлицами полуоси.

Повреждение резьбы крепления колеса

Повредить резьбу на фланце довольно сложно, но все же подобные неприятности случаются. Причиной этому могут быть несоблюдение момента затяжки колёсных болтов, неправильно заданное направление болтов при закручивании, нарушение резьбового шага на болтах. Признаком повреждения резьбы является вертикальный люфт колеса, биение в задней части машины во время движения.

При обнаружении перечисленных неисправностей полуось (одну или обе) нужно заменить. Продолжать движение на автомобиле с неисправными полуосями крайне опасно.

Признаки неисправности на ВАЗ 2107

Если выходит из строя сам подшипник или разбивается его посадочное место, автовладелец обязательно это заметит. Перечислим ряд главных признаков выхода из строя этой детали:

• Во время езды в районе заднего моста появляется равномерный низкий гул, который со временем может перейти в громкий скрип или треск. И чем быстрее едет автомобиль, тем громче становится шум.
• Появляется сильный люфт на одном из задних колёс (чтобы проверить это, достаточно поддомкратить задний мост машины и подёргать колесо руками от себя и к себе).
• Выпадают шарики из подшипника (это означает, что сепаратор, в котором эти шарики находятся, полностью разрушился).
• Наконец, задний мост может просто заклинить. Ведущие колёса перестанут вращаться, причём произойти это может прямо на ходу (что вполне может стать причиной ДТП).

Это интересно: Некоторые особенности вождения в условиях плохой видимости
Причиной разрушения детали может быть как усталость металла, которая возникает из-за очень длительных циклических нагрузок на эту деталь, так и качество отечественных дорог, езда по которым зачастую сопряжена с ударами и иными механическими повреждениями, приходящимися на задний мост.

Замена полуоси

Рассмотрим процесс замены полуоси, её подшипника и сальника в деталях. Из инструментов понадобятся:

• баллонный ключ;
• домкрат и страховочная подставка (в крайнем случае пенёк или несколько кирпичей);
• упоры для колёс;
• обратный молоток;
• гаечные ключи на 8 мм, 17 мм;
• шлицевая отвёртка;
• болгарка;
• круглогубцы;
• молоток;
• зубило;
• верстак с тисками;
• паяльная лампа или газовая горелка;
• проставка из дерева или мягкого металла;
• отрезок стальной трубы с диаметром стенок 33–35 мм;
• смазка типа «Литол»;
• сухая чистая тряпка.

Снятие полуоси

Чтобы демонтировать полуось, следует:

1. Поставить автомобиль на ровной поверхности, установить упоры под передние колёса.
2. Баллонным ключом отвернуть колёсные болты.
3. Поднять кузов машины домкратом.
4. Выкрутить колёсные болты, снять колесо.
5. Используя ключ на 8 выкрутить направляющие шпильки барабана.
6. Демонтировать барабан. В случае если он не сходит с колодок, осторожно сбить его, используя проставку и молоток. Если барабан не поддается, его нужно сбить при помощи молотка и проставки
7. При помощи ключа на 17 (лучше торцевого) открутить гайки (4 шт) крепления полуоси. Они расположены за фланцем, но получить доступ к ним можно через специально предусмотренные отверстия, прокручивая полуось. Болты откручиваются торцевым ключом на 17
8. Круглогубцами изъять пружинные шайбы, которые расположены под гайками крепления полуоси. Шайбы лучше снимать круглогубцами или пассатижами
9. Отсоединить полуось от заднего моста, потянув её на себя. Если она не поддаётся, использовать обратный молоток. Для этого фланец инструмента необходимо прикрутить к фланцу полуоси колёсными болтами. Резко перемещая груз молотка вперёд, выбить полуось. Если обратного молотка в вашем арсенале инструментов нет, вместо него можно использовать снятое колесо. Его нужно прикрутить обратной стороной к фланцу полуоси и наносить удары молотком по шине с внутренней стороны, пока полуось не выйдет из кожуха. Если у вас нет молотка,вместо него можно использовать снятое колесо
10. Снять полуось в сборе с подшипником и фиксирующим его кольцом. Полуось снимается в сборе с маслоотражателем и подшипником
11. Извлечь уплотнительную прокладку, расположенную между тормозным щитом и фланцем полуоси. Прокладка установлена между фланцем полуоси и тормозным щитом
12. Круглогубцами или пассатижами извлечь сальник из его посадочного гнезда. Сальник извлекается при помощи круглогубцев

Как снять сломанную полуось

При переломе полуоси, демонтировать её обычным способом не получится. Но есть и другие методы. Если вал сломался непосредственно перед фланцем и его обломанный конец торчит из кожуха моста, к нему можно приварить отрезок арматуры, а потом уже с его помощью вытаскивать остаток полуоси.

Если же полуось сломалась внутри кожуха, можно попробовать его выбить куском арматуры, вставленным с обратной стороны моста, предварительно сняв противоположную полуось. В крайнем случае, чтобы извлечь обломок вала, придётся разбирать редуктор.

Демонтаж и установка подшипника на полуось

При замене полуоси на новую рекомендуется заменить и подшипник, но если старый ещё вполне рабочий, можно установить и его. Вот только чтобы его снять потребуется демонтировать фиксирующее кольцо. Для этого необходимо:

1. Надёжно зафиксировать полуось в тисках.
2. Используя болгарку, пропилить внешнюю часть кольца. Чтобы снять кольцо его нужно распилить, а после разбить при помощи молотка и зубила
3. Расколоть корпус кольца при помощи зубила и молотка.
4. Удалить с вала остатки кольца.
5. Аккуратно сбить подшипник с полуоси, используя те же инструменты. Удары наносить только по внутренней обойме подшипника. В ином случае вы повредите его и не сможете дальше использовать.
6. Осмотреть новую полуось и подшипник на предмет заводского брака. Перед установкой нового подшипника нужно убедиться, то она исправна
7. Извлечь из корпуса подшипника резиновый пыльник.
8. Заложить смазку между обоймами подшипника.
9. Установить пыльник на место.
10. Надеть подшипник на полуось. Будьте внимательны: подшипник устанавливается так чтобы пыльник «смотрел» на маслоотражатель.
11. Упереть отрезок стальной трубы в подшипник так, чтобы её стенки упирались в торец внутренней обоймы.
12. Нанося несильные удары молотком по обратному концу трубы, усадить подшипник на его место.
13. Паяльной лампой или газовой горелкой (можно использовать горелку обычной кухонной газовой плиты) нагреть фиксирующее кольцо. Не перестарайтесь: нагревать его нужно не докрасна, а до белого налёта на поверхностях. Кольцо нужно нагревать до появления белого налета
14. При помощи пассатижей надеть кольцо на полуось.
15. Усадить кольцо, нанося по нему несильные удары обратной стороной молотка. Чтобы оно быстрее остыло, полить его моторным маслом. Чтобы охладить кольцо, его можно полить моторным маслом

Установка сальника

Для установки нового сальника следует:

1. Чистой сухой тряпкой протереть посадочное гнездо.
2. Смазать поверхности гнезда пластичной смазкой.
3. Смазать смазкой сам сальник.
4. Установить деталь в посадочное гнездо. Перед установкой сальника его нужно смазать пластичной смазкой
5. Используя молоток и отрезок трубы аккуратно запрессовать сальник.

Установка полуоси

Когда подшипник и сальник будут установлены, можно ставить и полуось. Монтаж производится в следующем порядке:

1. Ставим уплотнительную прокладку.
2. Вставляем полуось в кожух до упора. Проверить, как шлицы вошли в зацепление с зубьями шестерни, проворачивая полуось в разные стороны.
3. Нанести несколько несильных ударов молотком по фланцу полуоси, чтобы убедиться, что она правильно «села».
4. Установить пружинные шайбы на шпильки крепления полуоси. Наживить и закрутить гайки крепления полуоси торцевым ключом на 17.
5. Надеть барабан на колодки и зафиксировать его при помощи направляющих шпилек.
6. Произвести монтаж колеса.
7. Проверить, нет ли люфта полуоси или подшипника, пробуя пошатать колесо вдоль вертикальной и горизонтальной осей.
8. Опустить кузов, убрать упоры из-под передних колёс.
9. Закрутить колёсные болты.
10. Проверить, исчезли ли признаки неисправности полуоси, проехавшись по ровному участку дороги.
