Притирка клапанов ВАЗ-01 до 07


Для чего нужна притирка клапанов

Основная цель проведения процедуры — обеспечение работоспособности клапанов. Регулярное неосуществление притирки может привести к тому, что клапаны перестанут качественно функционировать — не будут пропускать в камеру сгорания воздух и топливо. Последствия этого могут быть не самыми благоприятными: ухудшаются ходовые качества двигателя, что со временем способно привести к поломке.

Поводов для притирки клапанов может быть много, основной из них — длительная эксплуатация авто

Притирка клапанов позволяет достичь максимальной герметичности системы. Процедура проводится не только после монтажа новых деталей, но и при их длительной эксплуатации. Например, справиться с «дёрганьем» автомобиля на холостых оборотах ввиду разницы компрессии может именно качественно проведённая притирка.

Видео по притирке клапанов

Обзор сделан Евгением Травниковым, который известен всем своим каналом на YouTube Теория ДВС:

Когда окончательно справились со всеми работами, можно устанавливать все снятые детали в обратной последовательности на автомобиль. По поводу цены на комплект новых клапанов, то она составляет порядка 1500 рублей. Если покупать по отдельности, то стоимость легко узнать, поделив сумму на 8.

Как уже понятно из заголовка-речь пойдет о снятии ГБЦ.В предыдущей записи я написал что у меня пробило прокладку под ГБЦ. Начал искать решения у мастеров. Но ценник меня сильно расстроил. Замена прокладки (просто замена, без шлифовки!) цена вопроса начинается от 100 американских рублей и это не на фирменном сервисе а в гараже у дяди Васи (Пети и т.д.) которые не дают гарантии. Полазив по интернету — нашел хорошее видео по самостоятельной замене:

В итоге решил менять сам. Опыта у меня конечно маловато (до этого 2 раза подымал голову на волге 31029), но это меня не остановило) Благо есть вторая машина. Поэтому одну можно спокойно ставить на ремонт;)Изначально записывал и фоткал лично для себя (чтобы потом проще было всё собрать и не искать откуда “лишние” запчасти). Но решил выложить на Драйв-возможно кому-то пригодиться.И так загоняем машину в гараж и приступаем к снятию ГБЦ. Не считайте это инструкцией-я просто распишу свою последовательность действий.

None 2. Берем чудо средство ВД-40 и обильно поливаем гайки на креплении штанов, чтобы начали откисать. Чем больше времени — тем лучше.

3. Снимаем аккумулятор (клеммы ключом на 10, крепление ключом на 13)

Полный размерАккумулятор снят

4.Снимаем клемму с датчика на воздушном фильтре:

None

Полный размерСливаем антифриз

Как быстро слить антифриз описано в статье

6. Снимаем тросик газа (откручиваем два болта крепления и снимаем зажим):

Полный размерБолты закручиваем на места-чтобы не потерялись

7. Снимаем два штекера с датчиков возле термостата:

Полный размерДатчики помечены красным

8. Разъединяем разъем на форсунки:

Полный размерРазъем на форсунки

9. Снимаем хомуты и отсоединяем патрубок на термостат: 10. Откручиваем массу с двигателя (ключ на 13)11.

Откручиваем хомуты и снимаем патрубки на радиатор и на печку12. Снимаем клемму под термостатом (одиночная):

Полный размерНе знаю за что эта клемма отвечает, просто снимаю;)

13. Снимаем с вакуума патрубок: 14. Снимаем 2 штекера с дросселя:

Полный размерВот эти штекера

15. Снимаем одиночную клемму в районе форсунок:

Полный размерТакже не знаю что это-просто снимаю

16. Откручиваем два рычага крепления головки по бокам:

Полный размерЭто с правой стороны, с левой такая же штанга

17. Откручиваем штуковину возле штанов, чтобы легче полезть к болтам крепления штанов:

Полный размерВот эта штуковина лежит слева, а справа штанга крепления головки, описанная в предыдущем пункте

18.Снимаем кожух ГРМ (3 болта на 10): 19. Откручиваем Ролик ГРМ ключом на 17 и снимаем ремень ГРМ20. Откручиваем шкив (ключом на 17) и снимаем шкив, главное не потерять шпону (ввиде полукруга):

Полный размерВот так откручиваем шкив21. Откручиваем гайку на защите ключом на 10 (на предыдущем фото куда надет ключ для фиксации шкива от прокручивания) и отгибаем защиту22. Откручиваем два топливных шланга (обязательно запомните где какой-чтобы не перепутать при сборке)23. Откручиваем 2 патрубка возле заливной горловины для масла.

24. Снимаем клапанную крышку ключом на 10 две гайки:

Полный размерКлапанная крышка снята25. Помечаем ВВ провода и снимаем ихПродолжение во второй части;), т.к. фото не вмещаются

  • ladaautos.ru
  • 24techno-guide.ru
  • zarulemvaz.ru
  • www.drive2.ru

Правила и секреты притирки

Процесс притирки — процедура, которую можно провести как самостоятельно, так и с помощью специалистов. При осуществлении подобной обработки деталей желательно соблюдать правила:

  • менять местами клапаны после притирки нельзя;
  • в работе используются абразивные составы разного качества;
  • все детали сразу же после притирки тщательно вымываются;
  • перед установкой ГБЦ её проверяют на герметичность путём заливки керосина в камеру сгорания.

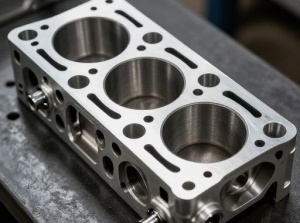

Головка блока цилиндров перед притиркой снимается. Прежде чем приступать к процедуре, необходимо учесть несколько нюансов:

  • перед демонтажем клапанов снимаются их пружины, это позволит легко вытащить их из втулок;
  • перед самой процедурой притирки клапаны тщательно осматриваются. Если имеются следы дефектов, то их меняют на новые. Нагар очищается при помощи металлической щётки.

Требуемый инструмент для притирки клапанов

Работы по притирке клапанов не особо сложные, но выполнение их занимает длительное время, особенно, если делать это своими руками.

На автомобиле выполнить их невозможно, придется частично разбирать силовую установку, а именно снимать головку блока цилиндров.

Поэтому при решении произвести притирку клапанов сразу следует позаботиться о наличии новой прокладки ГБЦ.

Из инструментов для выполнения этой операции понадобится:

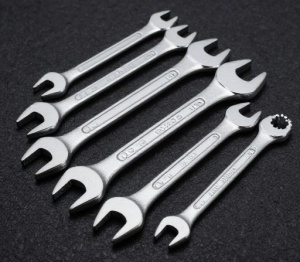

  • Набор ключей и головок;
  • Приспособление для разсухаривания клапанов;
  • Приспособление для выполнения притирки;
  • Пасты для притирки;
  • Ветоши;
  • Керосин.

Как притереть в домашних условиях правильно

Притирка клапанов осуществляется несколькими методами. В домашних условиях можно использовать фрезу, однако если её нет, то можно прибегнуть и к ручному способу.

Инструменты для проведения притирочных работ

Используют приспособления двух групп:

  1. Инструменты, зажимающие и фиксирующие клапан на стержне. На одной стороне размещается ручка, вращением которой достигается желаемый результат;

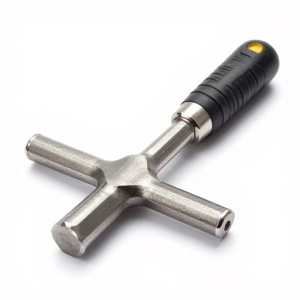

    Инструменты для притирки клапанов можно приобрести либо изготовить своими руками

  2. Так называемые присоски. Они крепятся на тарелке клапана и тоже имеют ручку. Деталь прижимается к тарелке, а сам инструмент вращается вокруг оси.

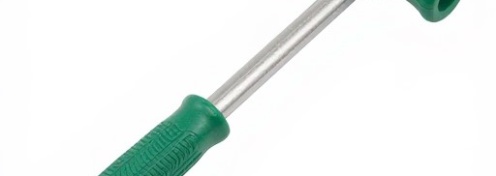

    Присоски для притирки клапанов имеют различные размеры и для каждой марки автомобиля подбираются индивидуально

Если специального инструментария нет, то можно воспользоваться обычной дрелью или шуруповёртом.

Помимо перечисленных выше приборов, могут понадобиться следующие материалы:

  • алмазная либо абразивная паста;
  • слабая пружина, которую можно сжать вручную;
  • керосин.

Притирочная паста

Притирочная паста для проведения работ должна быть как минимум двух разновидностей

Абразивный материал — одна из главных составляющих, используемых в процедуре притирки клапанов. Приобрести его можно в специализированных автомобильных магазинах.

Перед работой желательно приобрести два тюбика пасты — крупнозернистую и мелкозернистую. Если купить такие составы нет возможности, его можно приготовить самостоятельно из стружки с наждачного камня или бумаги и солидола либо похожего вещества. Готовая паста должна по структуре напоминать сметану.

Шарошка

Шарошка, используемая для восстановления сёдел клапанов, не всегда необходима при притирке, однако запастись ей не помешает

Сёдла клапанов восстанавливаются при помощи этого инструмента. Необходимость его применения определяется по состоянию сёдел. Если на них имеется нагар и раковины, дефекты фасок (наличие ступенек или скруглений), то используется шарошка.

Поскольку на ВАЗ 2106 и ВАЗ 2109 величины и формы сёдел различаются, то подбирается определённый инструментарий. Чтобы сократить время обработки клапана, можно воспользоваться дрелью. С этой целью шарошку крепят в патроне и удаляют верхний слой металла. Выработку прекращают после того, как появится ровный и блестящий круг.

Как проверить притирку клапанов

По окончании выполнения притирки клапанов обязательно нужно выполнить проверку качества притирки. Это можно сделать одним из двух методов.

Метод первый

Описанный ниже способ наиболее является наиболее распространенным, однако он не всегда покажет правильный результат со 100% гарантией. Также его невозможно использовать для проверки качества притирки клапанов у двигателей, оснащенных клапаном EGR.

Так, для выполнения проверки необходимо положить головку блока цилиндров на бок, таким образом, чтобы отверстия колодцев, к которым присоединяются коллекторы, «смотрели» вверх. Соответственно, клапана будут располагаться в горизонтальной плоскости, а их крышки будут расположены вертикально. Перед выполнением проверки выполненной притирки клапанов необходимо с помощью компрессора осушить выходы клапана, чтобы обеспечить наглядность возможного вытекания топлива из-под них (то есть, чтобы вертикальная стенка была сухая).

Далее необходимо в вертикально расположенные колодцы заливать бензин (а еще лучше керосин, поскольку он обладает лучшей текучестью). Если клапана обеспечивают герметичность, то из-под них залитый керосин не будет просачиваться. В случае, если же топливо даже в малых количествах просачивается из-под клапанов — необходимо выполнить дополнительную притирку или другие ремонтные работы (зависит от конкретной ситуации и диагностики). Преимущество этого метода заключается в простоте его выполнения.

Однако такой метод имеет и свои недостатки. Так, с его помощью невозможно проверить качество притирки клапанов при работе двигателя под нагрузкой (просачивание газов под нагрузкой). Также его нельзя использовать для двигателей, оснащенных клапаном ЕГР, поскольку их конструкция подразумевает наличие в одном или нескольких цилиндрах соответствующих клапанов, через которые топливо и выльется наружу. Поэтому проверить герметичность данным способом не получится.

Метод второй

Второй метод проверки качества притирки клапанов является универсальным и наиболее достоверным, поскольку позволяет проверить прохождения газов через клапана под нагрузкой. Для выполнения соответствующей проверки необходимо расположить головку блока цилиндров «вверх ногами», то есть, таким образом, чтобы выходы (отверстия) клапанов были сверху, а отверстия колодцев коллекторов — сбоку. Далее нужно налить небольшое количество топлива (в данном случае неважно, какое именно, и даже неважно его состояние) в полость выхода клапанов (своеобразная тарелка).

Взять воздушный компрессор и с его помощью подать в боковой колодец струю сжатого воздуха. Причем необходимо подавать сжатый воздух как в отверстие впускного коллектора, так и в отверстие выпускного коллектора. Если притирка клапанов была выполнена качественно, то из-под них не будут выходить пузырьки воздуха даже под нагрузкой, которую обеспечивает компрессор. Если же имеют место воздушные пузырьки — значите, герметичности нет. Соответственно, притирка была выполнена некачественно, и необходимо выполнить доработку. Описанный в данном разделе метод является чрезвычайно эффективным и универсальным, его можно использовать для любых двигателей.

Инструменты для притирочных работ

Собрать прибор для проведения притирки клапанов можно своими руками, использовав для этого сверло, дрель, шланг и два хомута. На конец сверла крепится шланг, место соединения перетягивается хомутом, а само сверло вставляется в патрон дрели. К стержню клапана прикрепляется второй конец шланга.

Дрель с хомутами и шлангом — эконом-вариант инструмента для притирки клапанов

Заменить такой инструмент можно специальной присоской, крепящейся к тарелке клапана и вставляющейся в патрон дрели. При выборе такого инструмента проверяется качество материала, из которого он изготовлен, поскольку при некачественном исполнении работа может постоянно прерываться.

Притирку клапанов и сёдел проводят при соблюдении определённых условий:

  1. Процесс осуществляют в обе стороны.
  2. Чтобы не допускать перегрев поясков и сёдел, скорость вращения патрона дрели выставляют в пределах 500 оборотов в минуту.
